本节摘要：工业以太网在标准以太网的骨架上补齐两件事——把"什么时候发"变成承诺的实时调度，以及把"断一点就瘫痪"变成"断一点几十毫秒自愈"的环网冗余。本节以青线的环网组网实录为主线，讲清实时等级、设备名机制与环网恢复时间的工程含义。

5.1节把慢速设备留在了总线层，青线组网的正面战场是这一节：三台远程站、六台变频器、两台伺服、触摸屏，全部挂在以太网上，主循环十毫秒的IO刷新承诺靠它兑现。这一层选错，后面所有逻辑的正确性都无从谈起。

普通交换机与工业以太网的距离

标准以太网是"尽力而为"的世界：交换机把报文按到达顺序尽力转发，突发时排队，队列满了丢弃。办公网丢一个网页包重发就是，但一条十毫秒周期的IO报文被交换机排队三毫秒，控制节拍就开始抖动；队满丢弃，远程站的IO直接进入失效路径——这在控制世界里等于掉线。工业以太网补的第一课就是调度：报文按实时等级分座次，高实时报文在时间窗口里优先通行，普通流量靠边等待，"什么时候到"从概率变成承诺。调度落地的三个抓手是优先级队列、流量规划与时钟同步——三者在后面的小节都会各就各位。座次的现实意义可以用一个对比感受：不分座次时，实时报文的最坏延迟取决于普通流量的突发长度，是个未知数；分了座次后，它的上限就是自己的传输时间，是个已知数——从"未知"到"已知"，正是控制网与办公网的分水岭。

第二课是确定性的布线。工业以太网协议族（PROFINET、EtherCAT等）在标准以太网帧内做扩展，各家实时机制不同，但共同的工程前提一致：网络拓扑、设备数量、报文长度都要在组态期算清，而不是插上就跑。青线组网文档里有一张报文预算表：每台设备的周期报文长度、更新周期、所需带宽，全部登记——1.2节选型余量的思想在网络层的翻版。预算表还有个隐藏作用：它是新设备接入评审的第一依据，任何"加一台设备"的申请先过带宽核算，网络容量从被动的抢夺变成主动的分配。

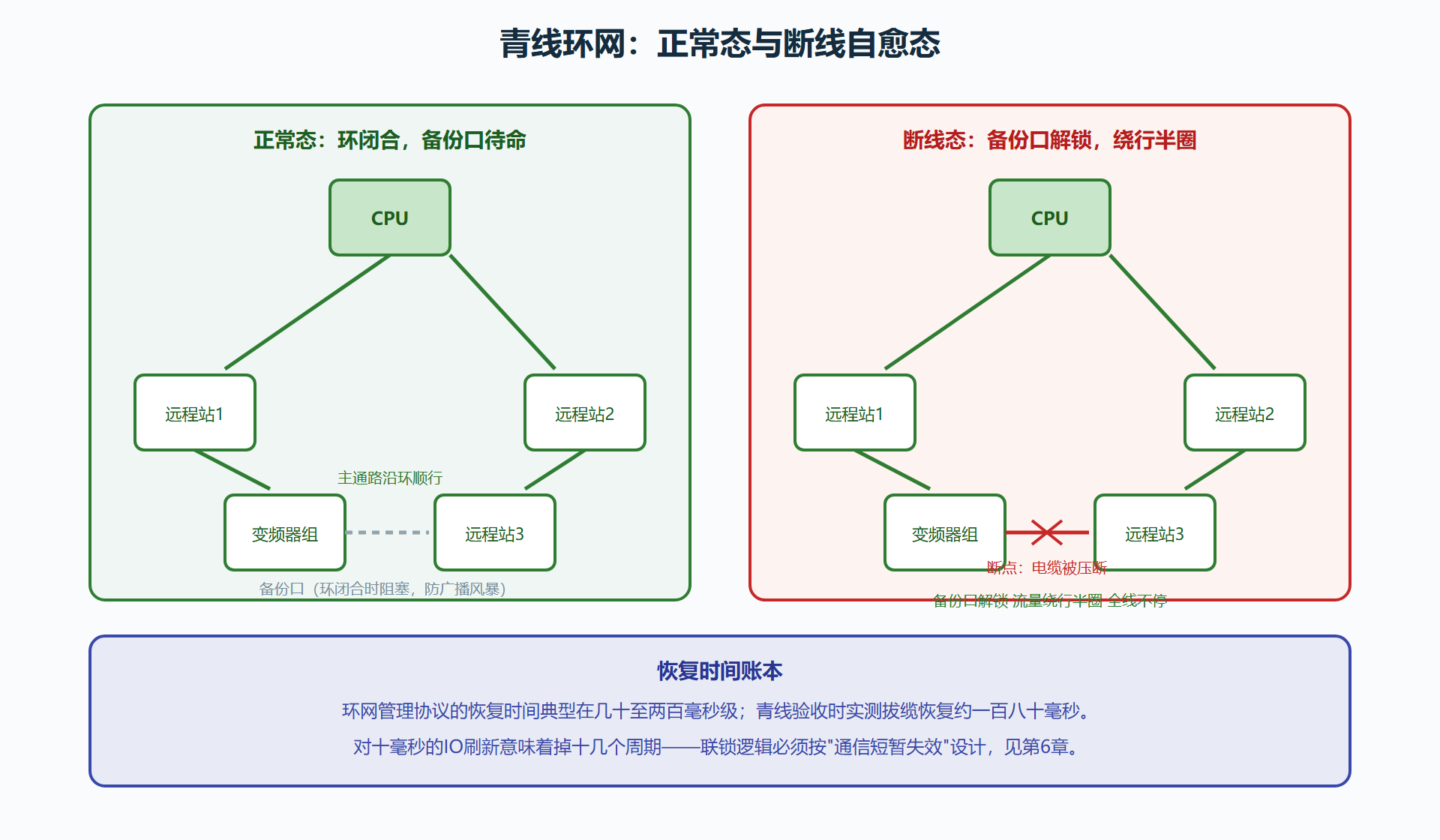

图 5-2：环网冗余——断一点，转一圈，几十毫秒自愈

环网：用拓扑买保险

线性链是布线的本能：交换机串成一串，接到CPU为止。它的死穴是单点：链上任何一处断缆，断点之后的设备全体失联。环网把首尾接回，多花一段电缆与两台交换机端口，换来的是任意单点断缆，流量绕行半圈——备份口平时阻塞着防止广播风暴成环，断线瞬间解锁接管。青线三个远程站加传动设备全部入环，组网文档里那张拓扑图的"环"字，就是这层保险的签名。

组态环网有三个必查项。设备名唯一：PROFINET设备靠名字与编号寻址，名字重复网络直接错乱；青线的设备名规则是"站号加工艺位号"，与接线表同名。报文周期与看门狗配对：每台设备的更新周期与失效看门狗倍数成组填写，2.4节任务预算的思想延伸到每个通信伙伴。管理节点唯一：环上只能有一个环网管理角色，双主站系统里这是常见翻车点。三查之外再加一查：组态与实物的对账——每台设备的实际插口、光缆走向与组态拓扑逐一核对，7.3节的打靶清单里有专门一页留给它。

一次"差一点"的演练

环网好不好，拔了才知道。青线中检时做了破坏演练：现场拉断远程站2的一路光纤，HMI上的通信告警亮起，产线未停，IO刷新在恢复后自动续上——实测恢复约一百八十毫秒。演练的价值不止于证明冗余有效，更在于逼出了一个逻辑设计决策：一百八十毫秒里IO映像会保留失效前的最后值，联锁逻辑不能盲信；于是第6章你会看到，青线的联锁统一加了通信健康位——通信失效时相关段按预设安全策略降速或停车，而不是拿着旧数据继续跑。

演练还有个副产品：断线瞬间诊断缓冲里记下的设备名与端口，成了后来排查那台"光纤接头反复松动"的远程站的铁证——网络冗余保生产，网络诊断保排查，两者是环网送给你的两份不同保单。

报文的时间解剖：一个更新周期里发生什么

把环网讲透还需要一层数据面的解剖：一台远程站的一次IO更新，报文里走的是什么。PROFINET的周期报文把IO数据直接装进以太网帧的有效载荷，不加传输层包装——省掉的就是实时性最恨的那几道手续。每个更新周期，控制器发出输出报文、设备回以输入报文，一来一回构成一次完整的"对话"；看门狗倍数规定了"连续多少次对话失约算离线"。理解了这个结构，5.2节反复出现的两个参数就活了：更新周期是对话的频率，看门狗倍数是容忍失约的次数——两者相乘是失效判定时间，7.3节联锁验证时逐台核对的就是它。

普通流量（诊断、组态、上位通信）与实时流量共用线缆但不同座次：交换机为实时报文保留优先队列，普通流量排队等候。青线的实践是把上位通信的轮询尽量挪到边缘网关（8.1节），让控制网里的"普通流量"只剩诊断与组态——网络像马路，实时车流走专用道，社会车辆越少，专用道越稳。

网络组态的登记册：给每条连线建户口

工业以太网的复杂度藏在看不见处，组态登记册是对抗不可见的武器。青线的登记册五栏：设备名与IP规划（设备名带工艺语义，IP按网段分段）、更新周期与看门狗倍数（逐台配对登记）、报文长度与带宽占比（报文预算表的逐台明细）、物理端口与光缆走向（哪台设备的哪个口接哪段缆，检修时省半小时）、固件版本（1.2节三张表的网络卷）。五栏由组态工程师维护，变更随变更单同步——网络出问题时，登记册是唯一的"案发现场地图"。

登记册还有个衍生好处：新供应商接入时，对着册子半小时就能评估"接入会影响谁"——带宽余量、环网位置、看门狗配置一目了然。网络的可维护性不取决于拓扑画得多漂亮，取决于每次变更后登记册有没有跟上。5.3节的上位接入、第6章的排错现场、8.1节的融合架构，用的都是同一本册子——它才是这张网真正的图纸。

本节要点回顾

• 两课补齐：实时调度把"什么时候发"变成承诺，环网拓扑把"断点瘫痪"变成几十毫秒自愈；
• 报文预算表：设备、周期、报文长度全部登记，带宽是算出来的不是信出来的；
• 环网三查：设备名唯一、周期与看门狗配对、管理节点唯一；
• 演练出真知：拔缆实测恢复时间，并把"通信短暂失效"写进联锁设计前提。

主干道通了，数据还差最后一程：怎么把产量、报警、配方安全体面地送往上位系统。下一节讲上行通道。
