6.4 诊断与调试工具

6.4 诊断与调试工具

本节摘要：诊断缓冲区记录CPU的每一次异常经过，跟踪抓取毫秒级变量轨迹，监控表读写现场变量，在线离线比对揪出"程序不一样"的暗病。本节讲四样工具的本性与组合套路，并给出青线的排查顺序口诀——先看系统说什么，再让变量开口，最后才怀疑程序。

排错是工业程序员的日常副业，工具就是兵器。四样兵器各有脾气：有的记史、有的录像、有的动手、有的照妖。这一节不讲菜谱，讲每样兵器的本性与它们组合成套路的打法——6.5节的实战复盘会把这套打法完整演一遍。学兵器有一条总纲：每样工具回答一个不同的问题，用错工具比不用工具更浪费时间——用监控表去找偶发故障的成因、用跟踪去查"程序是谁改的"，都是南辕北辙。先问"我要回答什么问题"，再选兵器，这是本节的隐藏目录。

诊断缓冲区：CPU的自述

诊断缓冲区是CPU自己写的日记：上电、参数错误、通信伙伴掉线、超时触发、程序错误，每次事件记一条，带毫秒级时戳与事件号。它最珍贵的品质是不撒谎也不遗忘——你半夜赶到现场，早上的故障经过还完整躺在缓冲里。排错第一动作永远是读它，因为它告诉你"系统认为自己经历了什么"。缓冲区的反面教材也值得记：有人把它当错误日志随手清空"眼不见心不烦"，清掉的是下一次故障最宝贵的对照样本——缓冲区的管理原则只有一条：只导出，不清除。

读缓冲有三诀。先看时序再看内容：两条事件的先后关系经常就是因果（先有通信掉线后有停机，方向就清楚了）。事件号入字典：每类事件在团队字典里有一行人话解释与既往案例链接，新人也能查号入座。容量有限要导出：环形缓冲写满挤旧，重要事件当场导出归档——6.5节那次事故的完整时间线就是从缓冲区导出的。顺带接上6.1节的留痕纪律：自己代码里的Alarm_Log与系统缓冲并行运转，一个记业务异常，一个记系统异常，两本对读才有全貌。

跟踪：给变量拍慢动作

诊断缓冲告诉你"出过什么事"，跟踪告诉你"变量是怎么变的"。它在触发条件满足的前后若干周期里，按周期采选定的变量，把轨迹画成曲线——1.3节扫描周期时序的肉眼版。青线用跟踪解决过三类经典问题：信号抖动（看到触点在一毫秒内跳了三次，滤波参数当场定案）、时序竞争（两个信号的先后比图纸假设差了两个周期）、PID震荡（4.3节整定时那三条曲线就是跟踪画的）。

用跟踪的门道在触发设置。触发源选"出问题的那个信号"，触发位置留出前置采样——故障发生前的过程往往比发生后更说明问题。青线惯例是前置七成、后置三成。跟踪的局限也如实说：它占CPU资源，不能长开；高频信号受采样周期限制，真·高速信号要靠硬件手段——知道工具的边界与知道工具的用法同样重要。

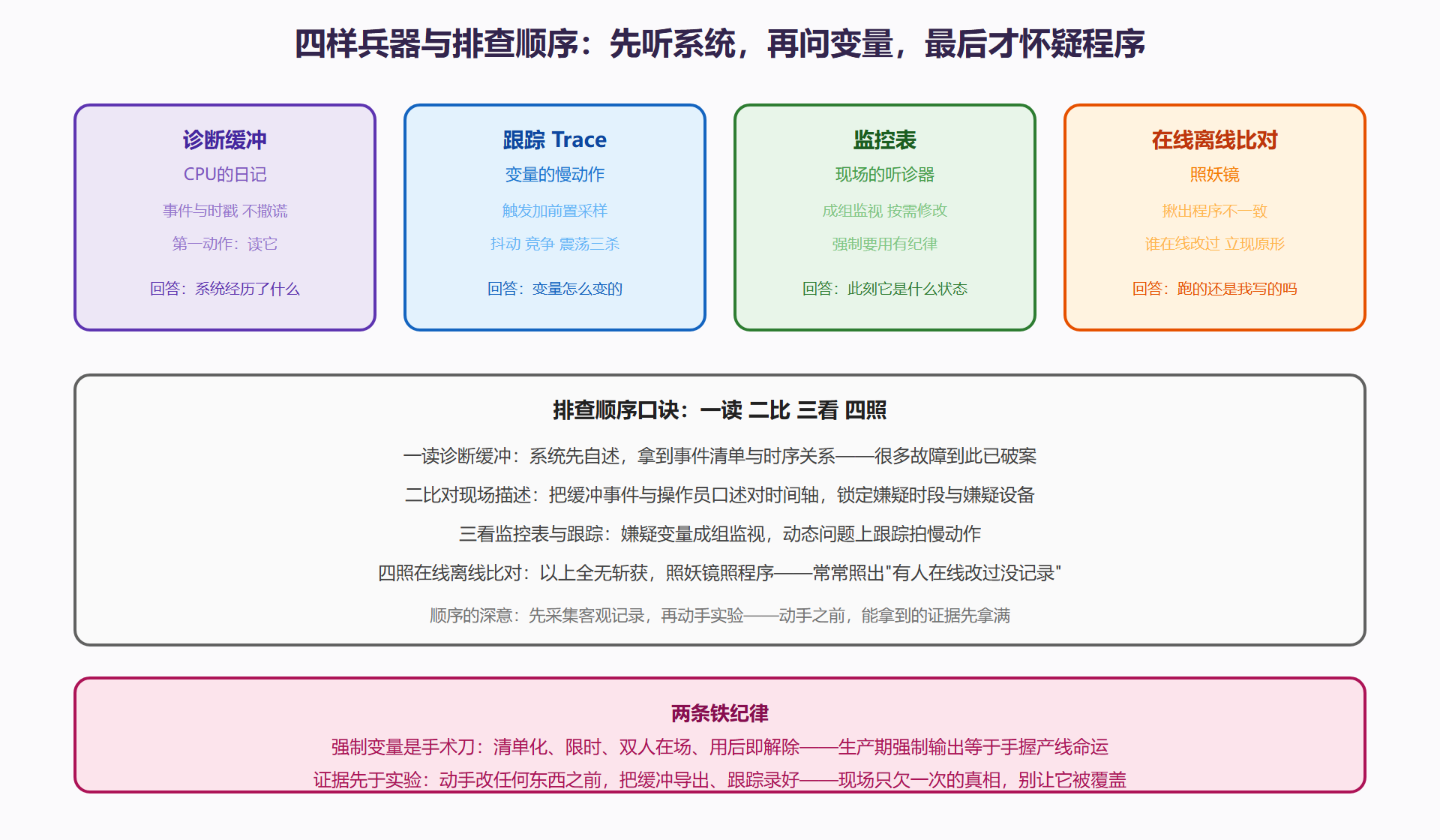

图 6-2：青线调试兵器谱与排查顺序

监控表：听诊器也是手术刀

监控表成组监视变量，是日常调试最高频的工具：把一台设备的相关变量放一张表，状态一目了然。青线的监控表按设备组织并随工程入库——每台设备的表就是它的"体检单"，交接班时把当天的异常变量截图贴进日志，排查时翻日志比重新猜快得多。它的另一半能力是修改与强制——手动改变量、强制输出，现场调试离不开，但这是手术刀：青线纪律是强制必须清单化（强制了什么、为什么、何时解除）、限时、双人在场、用后即解除。曾有大厂因遗忘的强制输出在检修时设备突然动作酿成事故，这条纪律在行业里是用血写的。

在线离线比对：照出最尴尬的真相

最后一样兵器最尴尬也最有用：比对在线程序与离线工程的差异。它照出的通常不是bug，而是管理问题——某位同事在现场为了赶进度在线改了一行，没回写工程、没记变更单，三个月后另一人从版本库下载，"莫名其妙"的行为差异就此诞生。青线把比对列入每次重大排查的固定步骤与每次交接班的常规动作：先确认跑的确实是该跑的程序，再谈逻辑对错。7.4节的版本管理会把这类事故的预防讲成制度。

组合套路：三类现场题的标准打法

把兵器组合成套路，青线沉淀了三类题的标准打法。偶发题（故障一天一次甚至一周一次）：诊断缓冲当主侦探——偶发题最怕现场等待，缓冲里躺着历史全过程；配合每日导出归档，连跑两周常常攒出规律。动态题（信号抖动、时序竞争、震荡）：跟踪当主侦探——它拍的慢动作曲线是唯一能看见毫秒级真相的窗口；开跟踪前先把怀疑变量收窄到五路以内，采样周期给足余量。一致性题（行为与预期不符但查不出原因）：照妖镜当主侦探——先照在线离线差异，再查参数与文档的版本对应，一半的"灵异故障"死在这一照。

三类题之外还有一个通用前置动作：把操作员的口述翻译成数据问题。"机器有时会自己慢下来"翻译成"哪个量在什么条件下低于什么阈值"——翻译得越精确，兵器打得越准。排错的功夫，一半在工具，一半在把现象翻译成数据的能力。

离线工具箱：不在现场也能干的八成活

诊断工具不是都等到现场才用，青线的离线工具箱让"到场前的准备"决定现场效率。交叉引用表：拿到任何一段陌生逻辑，先生成它的读写关系图，十分钟建立全局感——现场宝贵的窗口时间不花在认路上。负载与周期仿真：程序在离线环境跑周期估算，潜在的超时段子提前现形——6.5节那晚若做过这项，轮询代码活不到现场。用例预演：7.2节的用例库在离线环境预跑一遍，把"要在现场验证什么"列成清单，现场只做清单上的事。备件核对：根据缓冲区历史里的故障型号，把最可能用到的备件与工具装进工具包——现场最常见的浪费是"差一个转换头跑一趟库房"。

离线准备的极限测试很简单：设想现场网络不通、HMI不可用、只有笔记本和万用表，你能不能把嫌疑收窄到两个块之内？能，说明离线功课做足了；不能，回炉的方向也已经在题干里。

本节要点回顾

• 缓冲先读：CPU的自述是排错第一手材料，看时序再看内容，重要事件当场导出；
• 跟踪三杀：抖动、竞争、震荡，触发留前置采样，知道资源边界；
• 强制四条：清单化、限时、双人在场、用后解除，手术刀不随便出鞘；
• 先照妖后定罪：确认在线与离线一致，再怀疑逻辑本身。

兵器在手，下一节把它们全部用上一场真实事故的完整复盘——青线最著名的不眠夜。
