2.3 扩展模块选型问答：M、A、F、D、C、V 怎么拼

2.3 扩展模块选型问答：M、A、F、D、C、V 怎么拼

本节摘要：基线 RV32I 只是起点，真实芯片都以扩展字母组合面世。本节以问答形式拆解六大标准扩展各解决什么问题、硬件代价多大、拼错组合会踩什么坑，最后给出一套按应用域对号入座的选型矩阵，并附一次完整的选型复盘。

逐个回答：每个扩展是什么价码

问：M 扩展不就是乘除法吗，为什么值得单独一个字母？
答：因为乘除的语义细节比看上去多。M 提供八条指令：mul 与四个高位乘 mulh、mulhsu、mulhu（分别处理高乘高有符号、有符号乘无符号、全无符号的乘积高位），除法 div、divu 与取余 rem、remu。有符号除法向零取整，规范写死了被零除的结果——商为负一、余数即被除数——以及有符号溢出的结果，全部不触发异常。把异常语义从除法里拿掉，是给硬件减负的关键决策：除法器可以慢，可以多周期，甚至可以被流水线完全掩盖，不用留异常处理路径。代价是软件要自己检查除零——这不是疏忽，是明码标价的取舍。

问：A 扩展的原子操作，和锁有什么区别？
答：A 扩展给的是硬件级原语，分两路。一路是保留集方案：lr（load-reserved）取数时在硬件里登记一个监视地址，sc（store-conditional）写回时检查监视是否仍有效，有效则写入并把结果寄存器置零，无效则置一。两指令之间若无他人动过该地址，整个序列就是原子的；锁、无锁队列、引用计数都靠这对指令实现。另一路是单指令原子：amoadd、amoand、amo-or、amoswap 等，一条指令完成读旧值与写新值。陷阱在 lr 与 sc 之间的窗口：这一段代码若发生中断、异常或上下文切换，sc 必然失败——所以规范允许实现者在陷入时直接清掉保留集，软件要按"失败就重试"的循环来写，不能假设一次成功。

问：F 与 D 只是快慢问题吗，不拼浮点扩展程序就不能跑吗？
答：不拼也能跑，但有两个坑。第一是速度：编译器把浮点运算展开成软件库调用，一条浮点乘法退化成几十条整数指令。第二更隐蔽——ABI 会变。指定 F 后，浮点参数按约定走 f 寄存器传递（abi 名从 ilp32 变成 ilp32f），不拼 F 则浮点参数塞进整数寄存器组。同一台机器上，abi 拼错的二进制会以诡异的方式传错参数，这类故障在链接预编译库时高发。所以选 F 或 D 从来不只是性能决策，还是整个二进制生态的兼容性决策：你的库、你的中间件、你的系统调用接口，都得用同一个 abi 拼法。

问：C 压缩扩展的收益有多大，有什么代价？
答：收益是代码密度：把寄存器编号、立即数范围都裁短的常用指令压成十六位，典型固件体积缩两到三成，直接省闪存和指令缓存占用。代价几乎可以忽略——C 不改变架构语义，只是给高频指令做了一套短编码别名，取指硬件需要处理两字节对齐的混合流，译码逻辑多一点，但换来的是嵌入式场景里几乎是必拼的一个字母。这也是为什么现实中极少见到不带 C 的芯片。

问：B 与 V 呢？
答：B 是位操作扩展家族（现拆成 Zbb、Zbs 等次级字母），提供前导零计数、字节序反转、位域抽取插入这类指令，对协议解析、压缩算法、哈希计算是实打实的加速，密码学与网络设备常拼。V 是向量扩展，引入独立的向量寄存器组与可变长向量模型，单条指令处理成组数据，面向信号处理、机器学习推理——它体量大到值得单独一章，第五章专讲。此外还有 Zicsr（读写控制状态寄存器）、Zifencei（指令流同步）两个次级扩展，如今已从基线中拆出，工具链的 march 字符串里经常要显式点名。

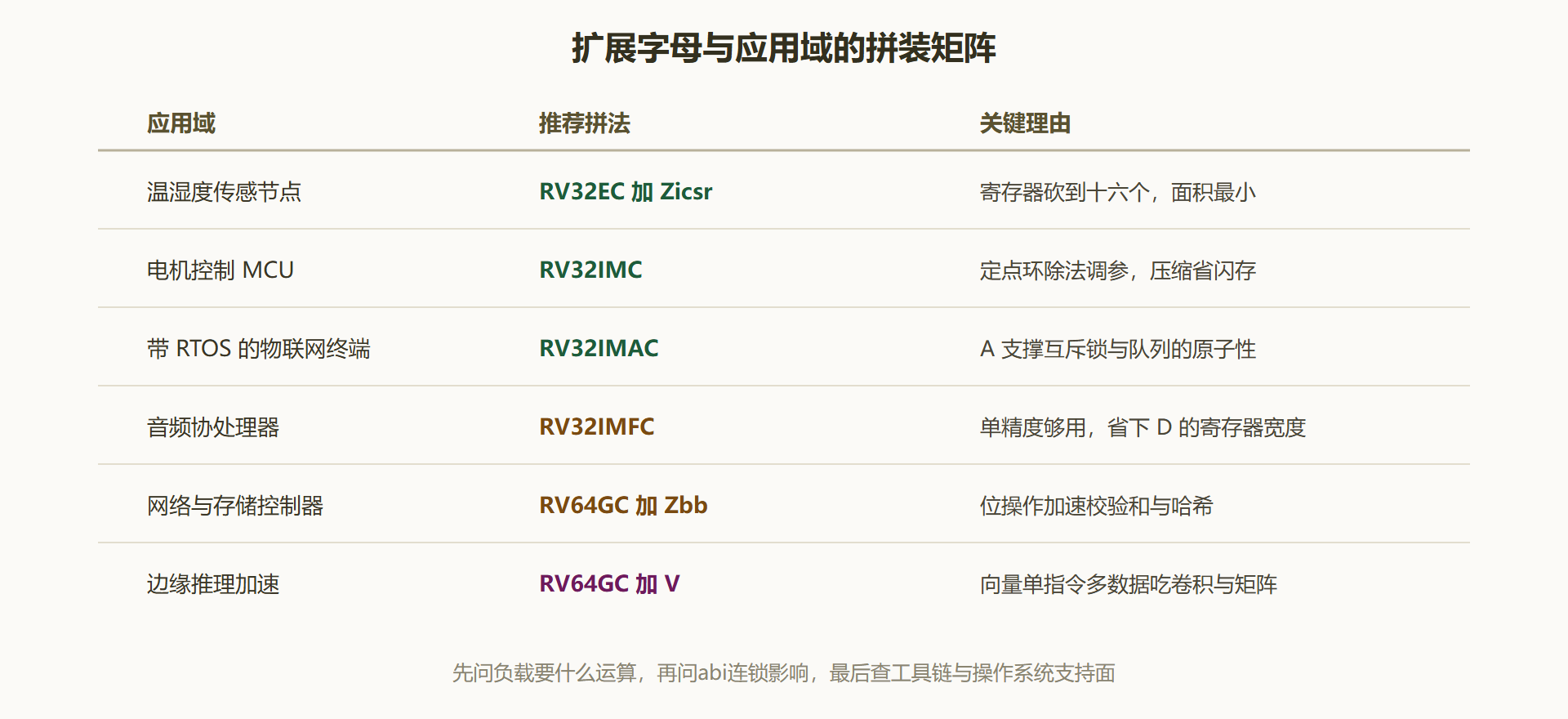

图 2-2 扩展拼装选型矩阵

容易踩的三个组合坑

选型矩阵之外，有三个高频坑要单独点名。第一个是 abi 与库不匹配：march 拼了 F 却用 ilp32 的 abi 链接，浮点参数在整数寄存器里被误解，症状是数学计算结果诡异而非崩溃，极难第一时间联想到 abi。第二个是 E 扩展的隐蔽约束：E 把通用寄存器砍到十六个，编码上 rs 字段缩短，它与标准软件生态（尤其操作系统内核与动态链接库）基本不兼容，只适合深度定制的微控制器场景，拿来跑 Linux 是走不通的。第三个是 march 字符串里忘了 Zicsr：裸机固件要读写控制状态寄存器，若 march 只写 rv32i，编译器会把 csr 指令当非法指令拒绝——这是新手上路的第一块绊脚石，报错信息还常常不直说。

工程现场：一次电机驱动芯片的选型复盘

背景：团队为步进电机驱动设计配套 MCU，负载为电流环控制，含定点除法（速度环参数归一化）、周期性中断、约六十 KB 固件，闪存预算上限六十四 KB。

操作：候选拼法三个。RV32I：乘除全部走软件库，电流环关键路径里的除法退化为数十条指令，实测环周期超标约两倍，出局。RV32IMAC：M 解决除法，A 支撑 RTOS 的互斥原语，C 压固件体积，实测环周期留有两成裕量，固件四十七 KB。RV32IMFC：浮点环控制实现更直观，但 D 级双精度无需求，单精度 F 换来的是代码可读性而非性能必需，且 abi 从 ilp32 切到 ilp32f，现成定点中间件库要重新交叉编译验证。

结果：选 RV32IMAC，浮点换算在算法层用 Q15 定点表示解决。流片后量产，固件后续三年三次功能升级均未触及闪存上限。

解读：这次选型的有效动作有两个：一是用实测环周期而非纸面参数做裁决——扩展拼法的影响必须落在自己的关键路径上才算数；二是把 abi 连锁反应纳入评估，F 不是免费的字母，它牵动整个二进制生态。

变式：若负载换成音频采样处理，Q15 定点路线的开发成本会超过拼 F 的代价，结论反转；若产品要跑 Linux，则基线要求直接跳到 RV64GC 加上一整套系统级扩展，那是第三章之后的世界。选型没有万能答案，只有与负载、预算、软件栈三者的合议。

本节要点回顾

• M 的明码标价：除零与溢出不触发异常，商负一余被除数，硬件省了异常路径，软件补检查；
• A 的正确用法：lr 与 sc 成对出现，失败重试循环是标准写法，窗口内陷入即失效；
• F 或 D 是生态决策：abi 随之而变，库与中间件必须同一拼法，不只是快慢问题；
• C 几乎必拼：两三成固件体积收益，代价可忽略；E 则只属于深度定制的微型场景；
• march 字符串要完整：Zicsr 与 Zifencei 常需显式点名，漏写会在裸机开发第一天就撞墙。

到这里，非特权契约已经读完：寄存器怎么分、指令怎么编、扩展怎么拼。但 sum 加 delta 的程序要真正跑起来，还需要有人发号施令管中断、管内存——下一章翻开规范的另一半：特权架构。
