3.2 CSR 体系与陷入处理：系统的神经末梢

3.2 CSR 体系与陷入处理：系统的神经末梢

本节摘要：控制状态寄存器 CSR 是特权架构的状态仓库，陷入与中断处理则是它的最大用户。本节先摸清 CSR 地址空间的编址与访问指令，再按"进入自动、退出手动、路由看委托"的框架完整走一遍异常进出路径，最后以扩展一个真实中断处理程序收尾。

地址即语义的寄存器仓库

CSR 的编址方式本身就是文档：十二位地址空间共四千零九十六个槽位，最高两位标明归属——00 开头归用户级，01 开头归监督级，11 开头归机器级，10 段留给虚拟化与自定义。读地址就知道这个寄存器是给谁用的、最低要什么特权级才能碰。访问它们的指令只有一小簇：csrrw 写入并取回旧值，csrrs 按位设置，csrrc 按位清除，另有各自的立即数变体。这簇指令都是原子语义——csrrw 一条指令完成新旧交换，读改写竞争在硬件层就不存在，这正是中断开关能靠它安全操作的原因。

高频 CSR 值得列队认识。控制流三件套：mtvec 存陷入入口地址，mepc 存返回地址，mcause 存事件原因。状态中枢：mstatus 里挤满了全局开关，MIE 控制机器级中断总闸，MPIE 是陷入前的旧闸位，MPP 记录陷入前特权级。中断兵籍册：mie 是各路中断的独立使能，mip 是它们的待决标志——真正的中断是否送达，取决于总闸、分闸与待决位三者同时为真。配置面：medeleg 与 mideleg 决定事务下放，mtval 捎带出错信息，misa 报告实现支持的指令集字母。这一排名字先混个脸熟，下文走路径时会逐一入戏。

异常进入：硬件自动的五件事

异常或中断触发的一瞬，硬件按固定剧本自动完成五件事，随后才轮到软件。第一，返回地址写进 mepc——注意对异常而言是出错指令本身，对中断而言通常是下一条指令，这个差别决定处理完后要不要重执行。第二，事件编号写进 mcause：最高位是一是中断、零是异常，低位是编号，比如值二代表非法指令、值十一代表机器级外部中断。第三，出错的相关信息写进 mtval，页错误时是出错地址，非法指令时是指令编码。第四，旧特权级记入 mstatus 的 MPP，旧中断闸位挪进 MPIE、总闸 MIE 自动拉下——嵌套保护在这里生效，处理程序不会被同类中断再次打断，除非它自己开闸。第五，特权级升至机器级，pc 指向 mtvec。

mtvec 有两种模式，最低两位是开关。直接模式下所有陷入都跳向同一地址，处理程序自己读 mcause 分诊；向量模式下中断跳向入口加四乘事件编号——每路中断一个独立入口，省一次软件分诊，异常则仍挤公共入口。选哪种是延迟与灵活性的交易：向量模式快，但要为每个中断号预留四字节槽位。

委托：把路由权下放给操作系统

按上面的剧本，一切事务都涌向机器级——那操作系统岂不是形同虚设？委托寄存器就是为此设计的分流阀：medeleg 与 mideleg 各是三十二位的位图，置一的位表示对应编号的事务不劳机器级，直接按监督级剧本（stvec、sepc、scause 一套镜像寄存器）送交监督级处理。典型配置：系统调用（用户级 ecall，异常编号八）与时钟中断委托给监督级，让 Linux 的慢路径不经过固件；机器级只留下必须由自己处理的硬错误。

委托有一条兜底规则：被委托的事务若目标级压根没有处理能力（比如监督级未实现），硬件自动回退交机器级。设计意图是清晰的——委托是性能优化，不是可靠性依赖；固件永远保留最后一道闸。

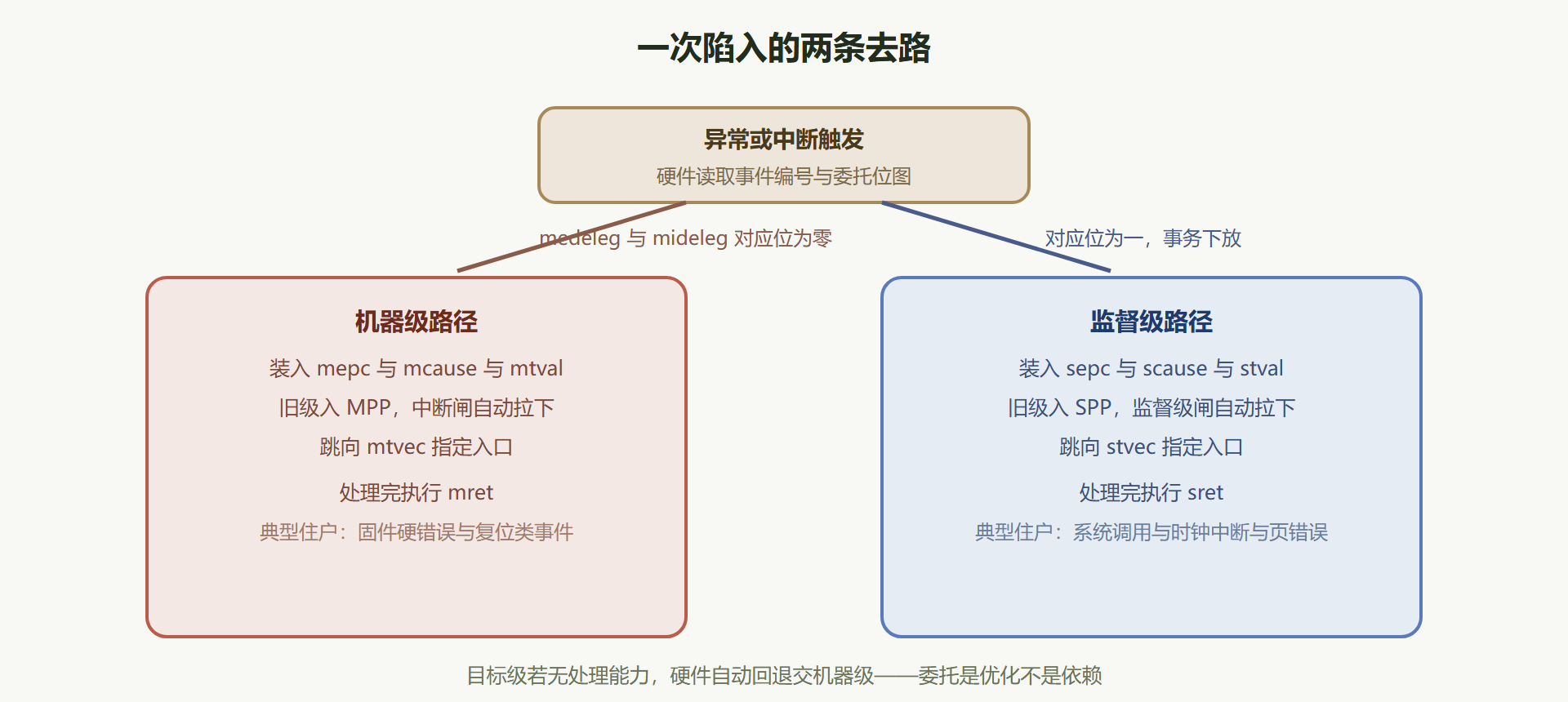

上图是本节的地基图：进入时装哪套寄存器、退出时降回哪一级，全部由"事务编号加委托位图"这一对输入决定。把它记牢，任何陷入相关的疑难都能先在这里对号。

图 3-2 委托路由与寄存器装填图

中断的三把闸与异常的分诊表

中断能不能打断当前 hart，要看三把闸同时为真：全局闸 mstatus 的 MIE、分闸 mie 里对应位、以及 mip 里的待决位。排错口诀随之而来：中断不来，按"待决、分闸、总闸"顺序逐级排查，三处读数一对照，断点基本锁定。异常没有闸，发生即触发——它们的处理路径由编号决定，常用编号值得背下：零与一是取指未对齐与访错，二是非法指令，三是断点，四到七是访存未对齐与访错，八、九、十一是三个特权级各自的 ecall 系统调用门铃，十二到十五是页错误家族。调试器打断点靠的就是三号断点异常，页错误家族则是下一章的常客。

工程现场：给裸机固件补一个定时器中断

背景：一块双 hart 测试板跑裸机固件，需要每毫秒一个心跳中断驱动调度轮询，定时器外设已就绪。

操作：初始化代码按依赖顺序铺开。

    la   t0, trap_entry
    ori  t0, t0, 0            # 直接模式，地址四字节对齐
    csrw mtvec, t0            # 挂上机器级陷入入口
    li   t1, 0x80             # 机器级定时器中断分闸位
    csrw mie, t1
    csrs mstatus, 0x8         # 拉起总闸 MIE
    # 定时器外设的周期配置在此略
​

trap_entry 里按序做四件事：把全部调用者保存寄存器压栈（中断可能在任意指令边界插入，必须保全现场）；读 mcause 分诊；确认是定时器后重装下次到期值并置标志；恢复寄存器、执行 mret。

结果：第一次调试就翻车——心跳时有时无。读 mip 发现待决位置位了，但核心迟迟不进处理程序；再读 mstatus，总闸 MIE 是零。追根溯源，主程序某处调用的库函数里有 csrc mstatus 关中断却忘记恢复，心跳于是随机失踪。

解读：这次翻车是"三把闸"口诀的实战注脚：待决位只说明外设在敲门，门开不开取决于两级闸位；库代码擅自动总闸而不恢复，就是典型的门被反锁。排错路径也值得复述一遍——先读 mip 确认事件源，再查 mie 分闸，最后查 mstatus 总闸，十分钟锁定一个"时有时无"的玄学问题。

变式：把 mtvec 切到向量模式，为定时器中断单开一路入口，省掉软件分诊分支；再把定时器中断委托给监督级（需要先实现最小 S-mode 环境），对比两条路径的处理延迟差——这个数据会直接告诉你内核态中断要不要绕行固件。

本节要点回顾

• 地址即语义：CSR 十二位编址自带特权级归属，访问指令一簇五式，原子交换是安全开关的根基；
• 进入自动五件事：mepc、mcause、mtval、mstatus 状态装填、跳向 mtvec，硬件全程包办；
• mtvec 双模式：直接模式省空间，向量模式省分诊，按延迟需求选；
• 委托是分流阀：medeleg 与 mideleg 把事务下放监督级，兜底规则保证不因委托失效而丢事务；
• 中断三把闸：待决位、分闸 mie、总闸 mstatus，三级依次排查是心跳失踪类故障的标准动作。

CSR 与陷入的地基打完，下一节把这些能力串成一条完整的启动链路：一块裸板从上电到跑起 C 程序要交接几棒，每一棒失败长什么样——那是一场排错实录。
