6.1 模型数据字典

6.1 模型数据字典

本节摘要：数据字典把模型参数与信号定义从工作区的"临时居所"搬进有制度的数据层：变量有定义、有校验、有变更记录，多个模型共享同一份事实。本节讲清基础工作区、模型工作区、数据字典三层存储的职责与优先级，演示多模型团队如何分区管理，并给出从现有项目迁移到字典的完整步骤。第 4、5 章反复出现的"参数集中管理"，在本节完成制度化收官。

险情复盘：一次没有痕迹的修改

开篇的主线险情值得完整复盘一遍，因为它展示了无制度状态下的全部症状。修改发生在画布对话框里——不像改脚本会留下版本差异；影响的是 5.2 节交叉验证过的两版模型——影响范围横跨多个文件；发现时间在两周后的报告评审会上——修正成本已经从一次撤销变成一次三方对质。三个症状对应字典制度的三项能力：变更留痕、跨模型一致性、尽早暴露。

先立好三层存储的职责表，再谈怎么用。

优先级规则一句话：字典挂在模型上之后，同名变量字典说了算，工作区同名变量被忽略。这条规则是制度的核心——团队可以放心地让字典接管正式参数，而基础工作区退化成"沙盒"，里面只有尚在试错的草稿。

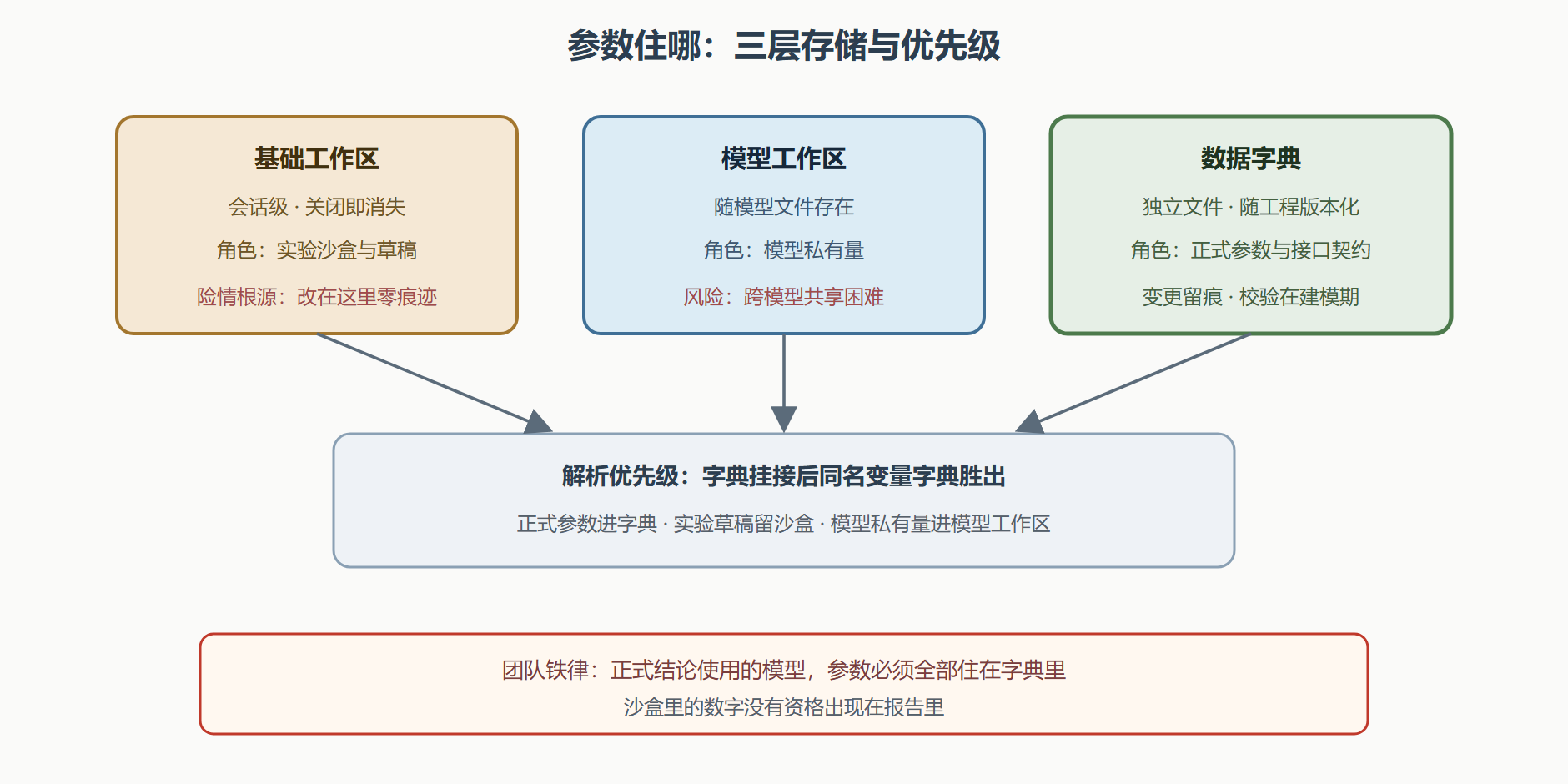

图：数据三层存储与解析优先级

团队分区：一套字典管多模型

第 4、5 章攒下的模型群（轻量框图版、物理网络版、状态机版）正好演示分区策略。共享字典放跨模型事实：电机铭牌参数、额定值、物理常数——任何一版模型引用的都是同一份定义，5.2 节"两版并存"的一致性承诺由此兑现。模型私有分区放只属于单模型的量：物理网络版特有的接触电阻、状态机版特有的阈值——用字典的引用模型分区或独立子字典隔离。实验分区放敏感性分析、参数扫描的批量变量，实验结束整体归档或清除，不污染正式定义。

操作层面的最小命令集：

% 建字典并挂接到模型
dict = Simulink.data.Dictionary.create('motor_project.sldd');
set_param('motor_speed_loop', 'DataDictionary', 'motor_project.sldd');

% 写入带元数据的参数定义（类型、上下限、描述一并提供）
J = Simulink.Parameter(3.6e-4);
J.DataType = 'double';
J.Min = 1e-5;  J.Max = 1e-2;
J.Description = '折算转动惯量 kg*m^2，含减速机构折算，2026-07 实测修订';
dict.addEntry('J', J);

% 变更审计：字典自带的比较工具可对比任意两个版本的定义差异
% 并行实验前，各工作进程调用字典的独立访问接口，避免写冲突
​

校验与迁移

校验把两类错误拦在建模期。类型与边界校验：给 J 限定合理上下限后，手滑输入 3.6e-1 会被立刻标红，而不是在仿真曲线里若无其事地产生一个偏大十倍的惯量。单位一致性：参数描述里写明物理单位，配合检查器能发现"转速有的地方用弧度每秒、有的地方用转每分"这类经典混搭——它不报错，但所有频率域分析全部失真。

迁移老项目到字典，四步走稳：第一步盘点，用模型资源管理器列出全部参数及当前来源；第二步分层，按职责表把参数归入共享、私有、实验三区；第三步建字典写入定义并挂接，逐模型切换后跑回归仿真，结果与迁移前一致才勾掉一个模型；第四步封路，在模型回调里加入"发现基础工作区同名变量即警告"的哨兵，防止旧习惯回潮。整个迁移在小规模项目上是一天内的事，收益从第二个模型开始复利。

💡 关键直觉：字典的价值曲线是凹向后的——第一个模型用它，感觉只是多了一道手续；从第二个模型起，"改一处、处处生效、处处有痕"开始兑现；到测试与代码生成阶段（第 7、8 章），参数可追溯成了合规刚需，字典从便利变成门槛。

多人协作：字典的并行与冲突

字典从个人工具变成团队工具时，多出一个经典问题：两人同时改字典怎么办。工程化的解法分三层。分区先行：按前文的共享、私有、实验三区分割后，绝大多数编辑天然落在不同分区，冲突面已经最小化——这是零成本的预防。提交粒度：字典文件纳入版本管理后按 10.2 节的粒度纪律提交，参数定义的每次变更带说明与关联的实验编号，审计时按图索骥。临时副本实验：需要大改参数做敏感性分析时，复制一份实验字典挂到工作副本上跑，实验完把结论对应的定义变更合回主字典——原始定义全程无人动过，主线始终干净。

并行仿真还有个进程级细节：多个工作进程同时访问同一字典会写冲突，仿真集群的正确姿势是每个进程持独立副本（只读场景直接只读挂接）。这类细节单次配置十分钟，出问题排查一下午——值得写进团队的实验手册。

常见问题

问：字典和 MATLAB 脚本管参数，到底选哪个？

按团队规模与模型数量分水岭。一两个模型、一两个人，脚本管参数完全够用，别为制度而制度；三个以上模型、两个以上维护人，脚本的一致性与审计短板开始收费，迁移字典的收益转正。判断口诀：当"这个参数到底在哪定义的"成为团队高频问题时，就该迁了。

本节要点回顾

• 三层职责：基础工作区是沙盒、模型工作区放私有、字典管正式，同名时字典胜出；
• 险情的解法是制度：变更留痕、跨模型一致、建模期校验，让遗忘变得无害；
• 分区策略：共享字典放跨模型事实，私有分区隔离特有量，实验区用后归档；
• 参数带元数据：类型、边界、单位、描述，校验与审计的抓手全在这里；
• 迁移四步：盘点、分层、切换加回归、封路设哨兵；
• 价值凹向后：第二个模型起复利，第 7、8 章的可追溯需求把它变成硬门槛。

数据有了制度，操作该提速了。下一节把重复劳动交给脚本：从画布操作到批量实验的全链路自动化。
