7.2 动态测试与覆盖率分析

7.2 动态测试与覆盖率分析

本节摘要：动态测试让模型跑起来接受检验，覆盖率把"测试得够不够"变成可量化的指标。本节讲清覆盖率从语句级到条件决策级的递进含义，演示测试评估与等效性测试的实操，并把第 5 章状态机的迁移表升格为用例生成源。读完本节，"差不多了"将被"决策覆盖达标、缺口清单已闭环"取代。

"测得差不多了"为什么不算数

小林把保护逻辑的测试做了三十多个用例，验收方问的第一句话是："这些用例覆盖了所有迁移与分支吗？"她答不上来——测试用例的数量与测试的充分性之间没有必然联系。三十个用例可能全挤在正常态与告警态之间打转，切断态的进入路径一次都没触发过。覆盖率分析就是回答这个问题的工具：它记录仿真过程中模型的哪些部分被执行过，用执行统计反推测试缺口。

覆盖率的层级递进是本节的第一个知识点。语句覆盖（在 Simulink 语境里常对应模块执行覆盖）：每个模块至少被执行一次——最弱的门槛，执行过不代表判对判错都经历过。分支覆盖：每个判断的true与false两个去向都走过。条件覆盖：复合条件（电流超限 且 计时满）里的每个子条件都取到过两种值。条件决策覆盖 MCDC：每个子条件都被证明能独立改变整体判断的结果——安全关键行业的常见门槛。层级每升一级，用例要求越苛刻，暴露的缺口越细。

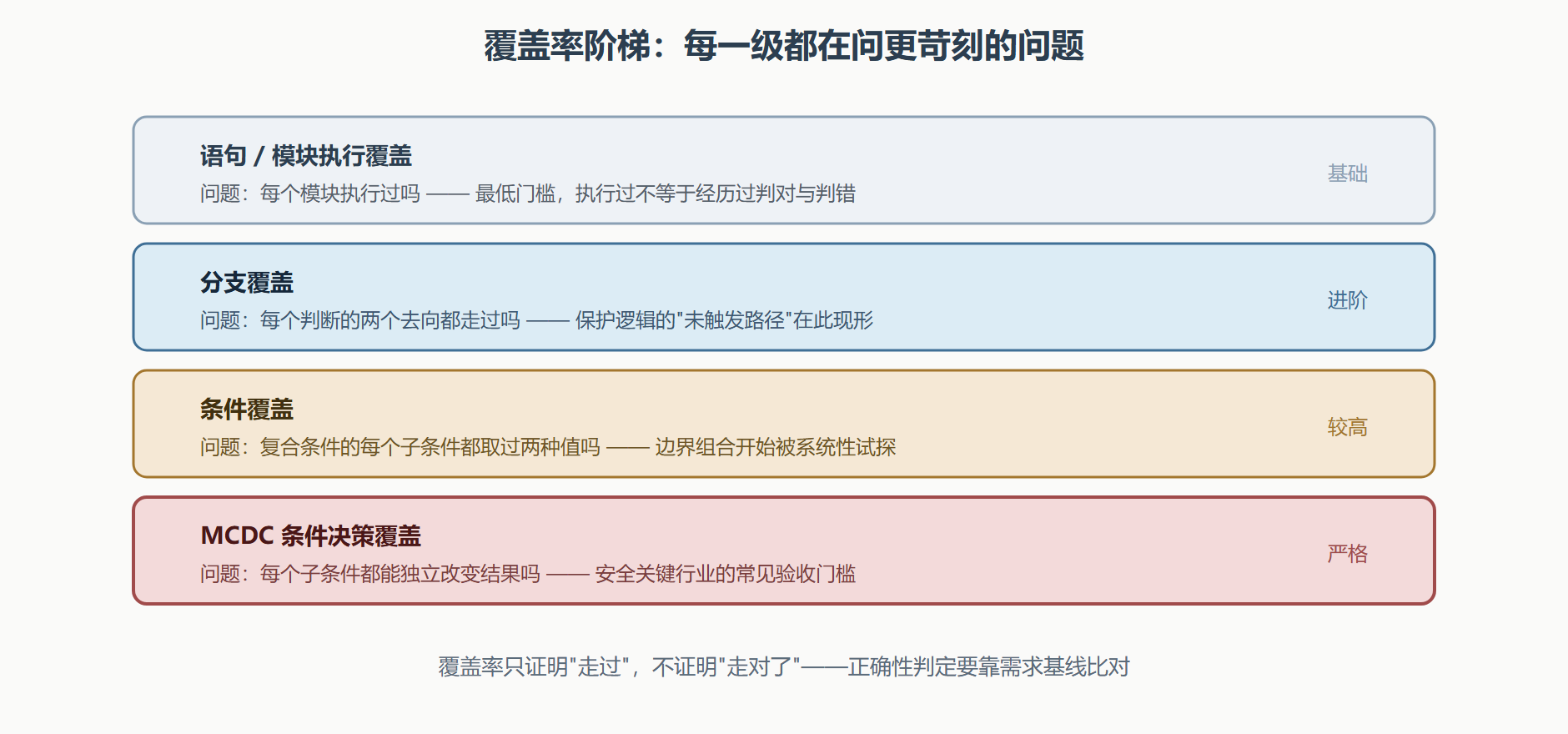

图：覆盖率层级与用例需求递进

实操：覆盖率、基线比对与等效性测试

覆盖率实验走一遍完整闭环：开覆盖率采集、跑用例集、读报告、把缺口转成新用例。小林的保护逻辑第一次报告显示：分支覆盖 87%，缺口集中在切断态的三条离开迁移——三十个旧用例没有一个让告警持续满 50 毫秒。补三个用例（恰好是 5.1 节迁移表的三条切断相关迁移），覆盖率到 100%，缺口闭环。这正是 5.1 节说的"迁移表是测试骨架"的兑现：从规格表生成用例，缺口天然最小化。

基线比对回答"结果对不对"：为关键信号建立参考基线（需求方认可的正确行为记录），每次测试把结果与基线逐点比对，超差即失败。基线本身要有治理——需求变更时基线同步修订并留痕，否则基线会从"事实标准"腐化为"历史包袱"。

等效性测试回答"改完之后变没变"：模型重构、参数迁移（6.1 节的字典迁移）、求解器更换（3.2 节的换求解器复跑）之后，新旧版本在同一激励下逐点对比。它是重构安全网，与 3.4 节的收敛性检查共同构成"改动后结果可信"的双保险。

% 覆盖率实验与等效性测试的驱动脚本
load_system('motor_protection');

% 1) 开覆盖率采集并执行用例集
set_param('motor_protection', 'Coverage', 'on');
set_param('motor_protection', 'CovEnable', 'on');
% 依次执行用例脚本：case_normal / case_warn / case_cutoff ...
run_case_suite();   % 项目自定义：批量执行用例并返回结果对象

% 2) 生成报告，读分支与 MCDC 缺口
% 报告按子系统列出未覆盖的迁移、分支与条件组合

% 3) 等效性测试：字典迁移前后逐点对比
out_old = sim('motor_speed_loop_legacy', 'StopTime', '1.0');
out_new = sim('motor_speed_loop',         'StopTime', '1.0');
y1 = out_old.w_log.Data;  y2 = out_new.w_log.Data;
assert(numel(y1) == numel(y2), '输出点数不一致，先对齐时间网格');
max_err = max(abs(y1 - y2)) / max(abs(y1));
fprintf('迁移后最大相对差 %.4f%%\n', max_err*100);
assert(max_err < 1e-3, '等效性不达标：迁移引入了行为变化，禁止合并');
​

把缺口变成资产

覆盖率报告的用法决定了它的价值。低级用法：把达标当目标，补几个"为覆盖而覆盖"的用例糊满指标。高级用法：把每个缺口翻译成一个"这个路径为什么从没被走到"的追问——有的缺口暴露用例设计盲区（补用例），有的暴露规格歧义（回修需求），有的暴露死代码（删模型）。小林的切断态缺口属于第一类；团队里另一次覆盖率分析揪出过一个永远不可达的状态（第二类，规格里写了两个互相矛盾的条件），这就是"缺口是资产"的含义。

测试充分性还有一个容易忽略的维度：时间维度的极端。仿真时长、事件间隔的边界（如保护逻辑恰好在采样节拍边界翻转）往往不在常规用例的时间窗内。给用例集固定加两类时间边界用例——最短持续与最长持续——能堵住一大类"短测通过、长跑出事"的窟窿。

💡 关键直觉：覆盖率是温度计不是药方。它告诉你哪里没测到，不告诉你测到的对不对，更不告诉你该怎么治。指标达标只是这场对话的开始。

常见问题

问：覆盖率百分之百就等于测试充分了吗？

不等于，差着两层。第一层，覆盖率不看数值的正确性——每个分支都走过，走过时结果对不对它不管，对错判定要靠基线比对。第二层，覆盖率不看用例的"物理分布"——所有分支都覆盖了，但输入可能全挤在额定工况附近，极端温度、老化参数、边界供电的组合仍然空着。所以行业实践把覆盖率当作"不充分的红灯"，而不是"充分了的绿灯"：未达标一定不充分，达标了还要过基线比对与边界用例两道检查。

问：用例集越滚越大，回归一次要几小时，怎么办？

按风险分层。冒烟层：十个以内最快的关键用例，每次提交必跑；回归层：全量用例，每夜跑；全检层：覆盖率采集打开的完整评估，里程碑前跑。再配合两件提速器——并行执行（用例天然独立，多核直接分）与仿真加速模式（结构未变时重用编译产物）。分层的原则与 7.1 节一致：把最贵的检查留给最关键的节点，日常用便宜的兜底。

本节要点回顾

• 数量不等于充分性：覆盖率用执行统计反推缺口，让"测够了"变得可审计；
• 四级阶梯：语句、分支、条件、MCDC，层级越高对用例的试探性要求越苛刻；
• 规格即骨架：从状态机迁移表生成用例，缺口天然最小化；
• 三种测试各有分工：覆盖率找缺口、基线比对判对错、等效性测试护改动；
• 缺口三出口：补用例、修规格、删死代码，每条都要闭环而不是糊指标；
• 时间边界必测：最短与最长持续两类用例固定进入用例集。

行为的覆盖解决了，还有一类风险测试永远兜不住：那些"没试到的那一次"恰恰会出事的场合。下一站的形式化验证正面回答它。
