1.1 SoC 的定义与演进：从板级组装到单片共生

本节是全书的地基：第一章负责定路线，而路线判断的前提是弄清 SoC 到底比板级系统多出了什么。读完本节，再进入 1.2 节的四路线对比时，你会知道每条路线牺牲和换来的分别是什么。

从一块 1998 年的工控板说起

1998 年一台典型的工控机主板，大概长这样：一颗主频一百多兆赫的处理器，北桥芯片挂着内存和显卡，南桥芯片管着硬盘接口、串口和并口，再外挂一颗以太网控制器、一颗声音芯片。处理器与各芯片之间靠主板上的铜线通信，一次内存读写要走完处理器引脚、插座、主板走线、北桥引脚这一整条路，往返延迟以几十纳秒计，而且这条路上任何一个焊点虚了，整机就趴窝。

把这块板子和今天一颗几十块钱的物联网 SoC 放在一起看，功能几乎等价：都有计算、都有内存接口、都有通信外设。差别不在"有什么"，而在"这些东西之间的距离与契约"。板子上，系统边界在芯片封装之外，系统集成是装配工人的活；SoC 上，系统边界被画进了硅片内部，集成判断成了设计人员的活。这就是本节要立住的定义：SoC 不是更大的芯片，而是把板级的系统集成决策——互连怎么走、带宽怎么分、上电次序怎么排——强制前置到硅片实现之前的一种工程范式。

这个定义里有三个容易被忽略的分量。其一，"前置"意味着容错空间骤减：板级接错了，飞一根线、换一颗芯片就修了；硅片接错，改一版是几个月和一大笔流片费。其二，"决策"意味着 SoC 设计的核心工作从"选器件"变成了"定契约"——模块之间的时序契约、带宽契约、电源契约，都要在设计阶段写清楚。其三，"强制"意味着这不是可选项：一旦决定做单片集成，这些决策就躲不掉，躲掉的结果就是流片回来点不亮。

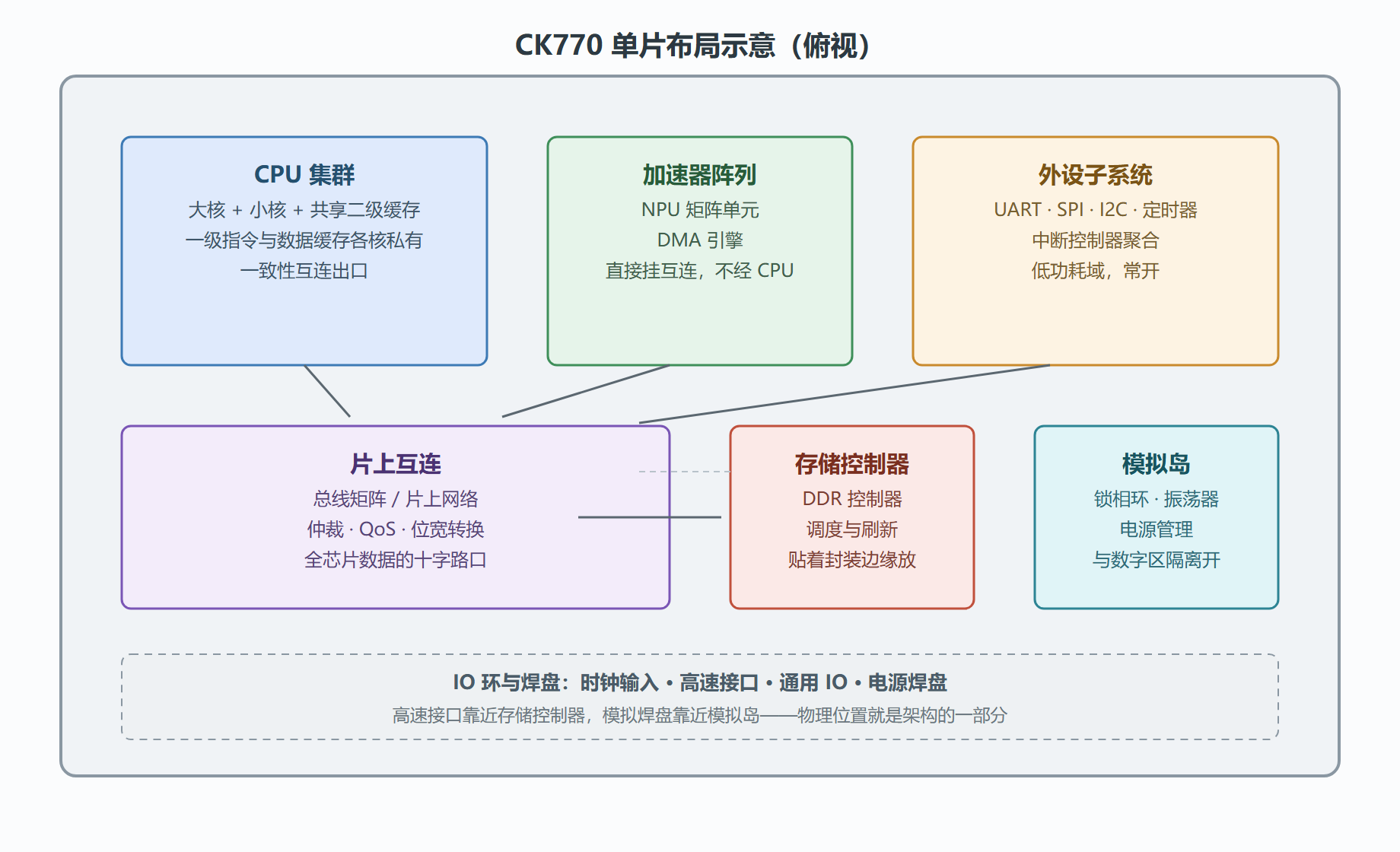

图：一颗典型 SoC 的子系统布局

这张图先混个脸熟即可，第二章会逐个区域拆开讲。现在只需要注意两件事：所有主设备的路都汇进片上互连——它就是前面说的"胶合逻辑"的完全体；模拟岛孤零零缩在一角，因为它怕噪声，布局上必须与数字区隔开。

三股力把系统推上单芯片

SoC 的出现不是某项发明促成的，而是三股持续收紧的力共同挤压的结果。把它们分开看，比背年表有用。

第一股是物理的：互连延迟与信号完整性。 信号在印刷电路板铜线上跑，速度有上限，走线有寄生电感和电容。频率一高，反射、串扰、地弹这些"传输线效应"就从背景噪声变成主要矛盾，板级工程师要花大量精力做等长布线、阻抗匹配和去耦电容布局。而同一块硅片内部，模块之间的距离是微米级的，互连延迟比板级低两个数量级以上。于是"把要紧的通信搬进芯片里"成了性能诉求的直接推论——这不是为了省板子，是为了让数据跑得动。

第二股是经济的：固定成本与边际成本的再分配。 多芯片方案省下设计集成的心思，但每颗芯片都要封装、测试、装配、供电，板级故障点多；单芯片方案把集成成本集中到设计端——一次性的工程投入变大了，但每生产一颗的边际成本和整机故障率显著下降。产量越大，这笔账越偏向单芯片。经济账的另一面也要看清楚：产量不大的产品摊不平那笔一次性投入，这就是 1.2 节四条路线并存的根本原因。

第三股是应用的：场景要求"系统级"的紧耦合。 智能手机要在几瓦预算里跑完感知、计算、渲染全链路；可穿戴设备要在睡眠态下靠纽扣电池撑一年；车载控制器要求从传感器到执行器的响应时间可预测。这些要求共同指向同一个方向：数据处理路径上不许有板级那种"松耦合"，各子系统必须共享同一个时钟与电源治理框架、共享同一套内存空间。紧耦合，物理上只有单片集成能廉价地提供。

三股力的合力解释了 SoC 演进的时间线为什么是那个形状：上世纪九十年代是"能集成"（工艺允许把不少逻辑放进一颗芯片），两千年代是"值得集成"（手机把经济账算平了），近十年是"必须集成"（端侧智能把紧耦合变成硬约束）。年表可以忘，这个因果链建议记住——它同时解释了芯粒为什么会出现，1.3 节会回到这一点。

边界判定：什么算 SoC，什么不算

给出定义之后要会用。工程上判一个设计算不算 SoC，我习惯用三个问题，三个都答"是"才算数。

一问：系统的主要部件是否共用同一块硅？处理器、内存控制器、外设在一个管壳里但两颗裸片的，业内叫封装内系统，按严格口径不算单片 SoC——这个口径之争 1.3 节还会展开。

二问：模块间通信是否走片上互连协议？如果处理器和外设之间是自制的点对点连线加零散握手信号，那只是一颗"大芯片"；走结构化总线或片上网络、有统一的读写事务语义，才够格。

三问：上电、时钟、复位的治理是否全局统一？SoC 有一张覆盖全芯片的电源树和时钟树规划，哪个域先醒、哪个域睡眠、时钟从哪来、怎么分频，都是设计阶段的显式决策。缺了这一层，集成度再高也只是零件堆放。

拿这三问去套市面上的产品，很多模糊地带立刻清晰：某"单片机"内置了处理器加闪存加外设，三问全过，它就是一颗小型 SoC——事实上 MCU 与 SoC 并没有一条物理分界线，只有集成规模与设计方法的连续谱。这个结论在 1.2 节的四路线矩阵里会正式落地。

案例复盘：四芯片方案收进一颗芯片

台账正式开工。CK770 的前身是一个电表集中器项目，原方案四颗芯片：一颗通用处理器跑协议栈、一颗专用加密芯片、一颗多串口扩展芯片、一颗实时时钟加备份电源管理芯片。背景很典型：研发团队小，选现成芯片拼板子，三个月出样机。

操作。 换代立项时团队拿到的新需求是：整机成本再降，待机功耗压到毫瓦级以下，且串口数量翻倍。板级路线推演下来三座山：四颗芯片的静态待机电流叠加超标；处理器与加密芯片之间的明文数据要在板上走线，安全审计不过；串口扩展芯片的寄存器语义与处理器驱动对不上，每次固件升级都要两头改。团队决定改走定制 SoC：把处理器核、加密加速器、十二个串口控制器、实时时钟做成一颗芯片，对外只留电网接口和无线模块接口。

结果。 首版流片回来，功能一次点亮，但撞上两个没料到的问题：一是十二个串口的中断聚合写得粗糙，满负荷时处理器光处理中断就占了三成算力，靠第二轮改中断控制器的批量聚合逻辑才解决；二是待机功耗没达标——漏掉了一路常开的时钟树，整 chip 睡下去它还在转。两个问题都是集成决策层面的问题，不是晶体管层面的问题，恰好印证了本节的定义：SoC 的难度在系统判断，不在单点电路。

解读。 这单案例值得记三条。第一，集成决策要往前置到架构评审，中断结构、时钟域划分这类"胶合层"问题如果在 RTL 写完才暴露，返工代价大得多——CK770 台账里第五章的排错案例会再撞一次同类问题。第二，多芯片方案的隐性成本（板级走线、两端驱动维护、安全边界破碎）在立项时经常不进账本，评估路线时要把它们显式列出来。第三，"点亮"不等于"达标"，验收标准要在流片前写死：待机电流测到微安级、满负荷中断占用率上限，都要是可测的数字。

变式。 如果你的项目产量只有这个项目的百分之一，直接抄单芯片答案会亏——一次性投入摊不掉，此时该看的反而是 1.2 节的 MCU 或 FPGA 路线；如果项目的数据速率再高两个数量级，板级走线连光靠缩短距离都救不了，那要讨论的就是第三章的 SerDes 接口和本章 1.3 节的封装级集成了。案例的价值不在答案，在于它给了你一套可以套用到自己项目的决策清单。

本节要点回顾

• SoC 的本质是把板级的系统集成决策前置到硅片实现之前，核心工作是定互连、带宽、电源与上电契约，而不是堆晶体管。
• 三股驱动力各管一段：物理力决定"该集成"，经济力决定"划不划算"，应用力决定"多紧才算够"。
• 边界判定三问：同一块硅？结构化互连？全局电源时钟治理？三问定位一颗设计在集成谱系上的位置。
• MCU 与 SoC 之间是连续谱不是分界线，这为下一节的四路线对比铺了路。

带着这三问，下一节把 SoC、MCU、FPGA、ASIC 四条路线摆上同一张桌子——那是一张能直接拿来给项目拍板的表。
