4.1 软硬件协同设计

4.1 软硬件协同设计

从本章起，纸面架构开始变成电路。但开工前要先解决一个节奏问题：芯片要一两年才到手，软件团队不可能干等；软件需求又在不断漂移，芯片团队也不能无限返工。软硬件协同设计就是管理这个时差的方法论。读完本节，你应当能给一个芯片项目排出"软硬并行"的启动计划，并明白为什么"接口冻结"是整个方法里最硬的一条。

软件等不了芯片

先看清时差的结构。芯片项目的关键路径是：架构定案、编码、验证、流片、回片、点亮，动辄一年半载；而应用软件的上市窗口由市场定，由不得芯片。传统串行做法——等芯片回来再启动软件开发——等于把产品上市时间钉死在芯片进度的后面，网关、终端这类产品根本不能接受。

但并行的风险也真实存在：软件按"想象中的芯片"先写，等真芯片回来发现寄存器语义变了、中断行为不同，重写的工作量可能比等芯片还大。协同设计的核心命题因此可以压缩成一句话：让软件在芯片不存在的时候就有一片"足够像"的芯片可依赖，并且让"像"的部分有合同效力。

方法上有三档，抽象度递减、保真度递增。第一档是虚拟原型：在通用计算机上用软件模拟芯片的指令集与外设寄存器，软件团队在普通开发机上就能跑起来自的固件。第二档是接口冻结：把寄存器布局、中断语义、启动握手这些软硬件边界条款写成正式文档并版本化，改动要走变更评审——这是虚拟原型的合同背书。第三档是原型验证平台：把 RTL 烧进大容量 FPGA，软件在接近真实的时钟行为上联调，第五章会讲它的工程细节。

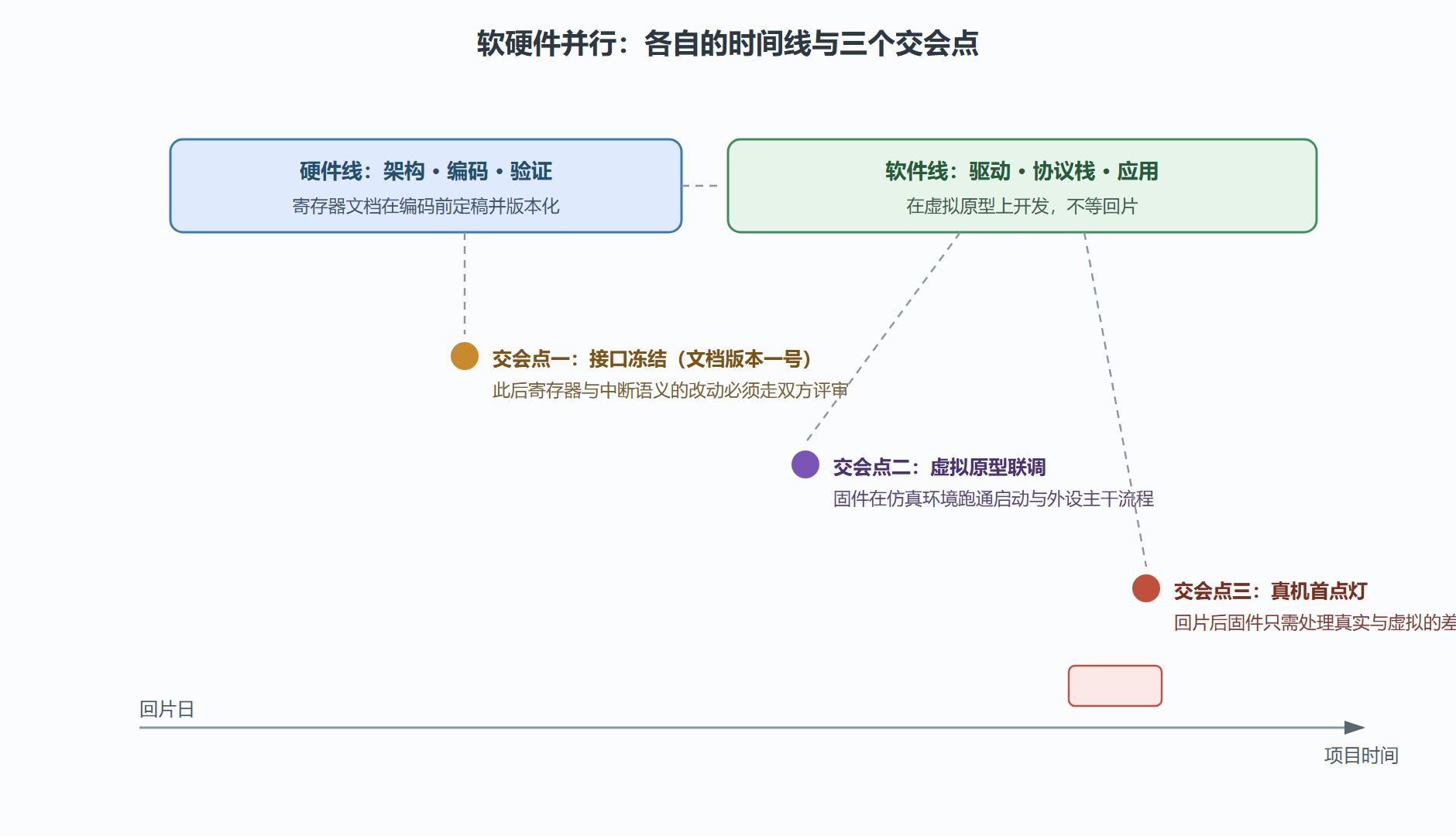

图：软硬并行的时间线与交会点

三个交会点里，第一个最便宜也最关键。接口冻结发生在写代码之前，改动成本接近零；越往后，同一个语义变更的代价按量级攀升。所以协同设计的第一个工程动作不是搭原型，而是把寄存器文档当合同写：每一位的定义、每一条中断的触发与清除语义、启动时的引脚默认态，全部落纸并锁版本。3.3 节讲过的"文档与实现一致"，在流程上就是靠这份冻结合同保证的。

虚拟原型：保真度与速度的生意

虚拟原型的价值全在迭代速度：真芯片仿一秒钟的硬件行为可能要仿真器跑几个小时，虚拟原型上固件全速运行，断点、打点、回溯应有尽有。代价是保真度——它按文档模拟，文档之外的行为（时序毛刺、未定义状态的真相）一概不知。所以它的定位是"软件开发的脚手架"而不是"芯片的替身"：驱动开发、协议栈联调、性能粗估都适合；中断时序验证、低功耗状态切换验证则必须留给 RTL 仿真和原型平台。

工程上常见的折中是分层保真：寄存器访问走精确模拟，计算密集模块（推理加速器）挂快速数学模型，时钟行为按标称值处理。分层的原则同样来自合同：冻结文档里写了的，虚拟原型必须精确；没写的，允许粗化。反过来这也倒逼文档质量——模糊的文档在虚拟原型上会变成模糊的行为，软件团队第一个发现。

案例复盘：CK770 的固件先行计划

背景：CK770 立项时，软件团队只有两个人，且被要求"芯片回片后一个月内给出可演示样机"。倒推时间线，固件的启动、串口驱动、采集调度必须在流片期间完成——不能等回片。

操作。 项目按三个动作落地协同。动作一，硬件侧在 RTL 编码前先写寄存器文档并冻结版本一号，中断聚合行为（3.3 节那场改造的成果）作为重点条款写明。动作二，硬件工程师花一周搭了个极简虚拟原型：处理器用开源指令集模拟器，串口与定时器按寄存器文档逐位实现，跑在开发机上。动作三，约定差异清单制度——软件在虚拟原型上发现的文档疑点，全部记入清单，由硬件每周清账，清不了的升级评审。

结果。 流片期间固件完成了启动流程、八路串口驱动与采集调度框架，虚拟原型上的联调累计发现文档缺陷十四处——其中三处如果按原稿实现，回片后驱动要整个重写。回片首日，固件在真机上点亮，只剩六项差异要处理，演示样机按期交付。那三处重大缺陷对应的返工，如果发生在回片后，至少吃掉两个月的缓冲。

解读。 这个案例里最值得复制的不是虚拟原型本身——它只花了一周——而是差异清单制度。软硬件协同最大的风险不是工具不行，而是两边对"哪里像、哪里不像"没有共同账本：虚拟原型上跑通给人虚假的安全感，清单则把保真边界摆在明面上。另外可以注意到文档质量与软件效率的正反馈：十四处缺陷全在文档层就被拦截，验证成本几乎为零——合同写得越细，履约越便宜。

变式。 团队若没有人力搭虚拟原型，降级方案是"寄存器文档加桩驱动"：软件按文档先写驱动框架，把硬件访问封在桩函数里，回片前用 FPGA 原型联调补齐。若产品对上市窗口不敏感（工业仪表类），串行开发的简单性反而值得保留——协同设计是有管理成本的，时差不存在时不必付。

给冻结合同列一份最小条款清单，可以直接当评审检查表用：每个外设寄存器区的基址、长度与访问属性（可读可写还是只写）；每条中断线的触发方式、清除语义与优先级归属；每个时钟域的频率档位与切换接口；上电与复位后各引脚、各复用组的默认指向；异常与出错的对外表现（错误状态位、恢复路径）。这份清单覆盖了 8.4 节适配四张表的全部数据源——写合同的时候多花一小时，填表的时候就少考古一天。

常见问题辨析

问：虚拟原型上跑通的固件，回片后最常见的差异来自哪里？

按出现频率排四类。启动时序语义：虚拟原型的等待是无代价的，真机上锁相环锁定、存储训练的耗时与先后约束立刻显形。中断时序：模拟环境里中断响应即时且确定，真机的中断延迟、嵌套与聚合行为（3.3 节那类）带来一批时序类差异。外设的物理边界行为：先进先出的深度、重试的节流、直接访存的并发上限，模拟里常被简化成"无限"。状态机corner：硬件真实状态机里那些规格书没细写的迁移，模拟器照文档实现反而"比真的还规矩"。差异清单制度就是把这四类 systematically 兜住。

问：接口冻结之后，硬件团队自己发现设计错了怎么办？

走变更评审，没有例外。冻结合同的价值恰恰体现在这种时刻：变更评审会逼着双方当场算清三笔账——软件侧已开发代码的返工量、文档版本的升级与再分发、以及虚拟原型与真实逻辑的同步修改。CK770 中断聚合语义那次变更是范本：硬件提出、软件确认影响面、文档升版、原型同步，四步走完一周内闭环。跳过评审直接改逻辑的"好心救火"，救的是火，烧的是合同。

问：虚拟原型该由谁维护，硬件团队还是软件团队？

答案倾向"硬件建、软件用、双方共审"。原型里的寄存器行为是硬件规格的 executable 版本，由硬件团队维护能保证它跟着设计变更走，不至于长成另一份没人认的旧文档；日常使用与缺陷报告来自软件团队，他们是"文档即行为"最敏感的检测器。共审的意义在防两个极端：原型过度简化成"能跑就行"的玩具，或过度保真到维护成本失控。CK770 那个一周建成的极简原型是健康形态的样本——覆盖合同范围、放弃合同之外的细节。

本节要点回顾

• 协同设计解决的是时差管理：让软件在芯片不存在时就有可依赖的"合同加替身"。
• 三档方法的保真度递增：虚拟原型求快、接口冻结求稳、原型平台求真，各有分工不可互相替代。
• 寄存器文档是软硬件的合同，版本化与变更评审是合同效力的来源；文档质量决定软件团队的效率上限。
• 差异清单制度把"哪里像哪里不像"变成共同账本，是虚拟原型安全感的边界说明。

开发节奏定了，下一节进入真正的编码现场：RTL 怎么写，才能既被综合器看懂，又经得起验证的拷问。
