8.4 固件、启动链与软件栈适配

8.4 固件、启动链与软件栈适配

安全三节布好了防，本节收官全册：走完芯片交付的最后一公里。本节（并吸收了原"操作系统适配"与"SDK 与工具链"两个专题）覆盖三件事——启动时序的逐段拆解、操作系统的移植适配、开发工具与软件包的交付——并以 CK770 回片点亮周的完整过程做实战演示。读完你应当手握一份回片周作业清单，并知道一颗芯片"交付完整"的验收标准是什么。

从复位释放到第一行固件

很多人以为点亮就是"下载程序跑起来"，其实复位释放到固件第一行执行之间，硬件要先走完一串准备动作。上电与复位序列：各电源域按 7.2 节定的顺序上电，复位释放有时序窗口要求（太早释放，锁相环没锁定；太晚，看门狗超时）。时钟就绪：3.1 节的锁定时间在这里兑现——启动流程要先等主锁相环锁定报告，才敢切高速时钟。内存初始化：片外存储控制器要完成训练校准（对齐信号时序），片上存储清零或校验，这一步的耗时在启动预算里常占大头。信任根接管：8.1 节的三件套开始验签。引导接力：一级固件初始化存储与外设，验签加载内核，内核再启动应用世界——支柱页那张问答图的完整跑法。

这段时序里藏着本章最重要的工程观：启动是软硬件的联合编舞。硬件提供状态报告（锁定信号、训练完成标志、验证结果标志），固件按报告编排下一步；任何一步的语义在 4.1 节的接口冻结文档里都必须有明确定义。CK770 在虚拟原型期发现的十四处文档缺陷里，有五处就出在这段编舞的语义上——启动路径是接口文档最密集的地方，也是歧义代价最大的地方。

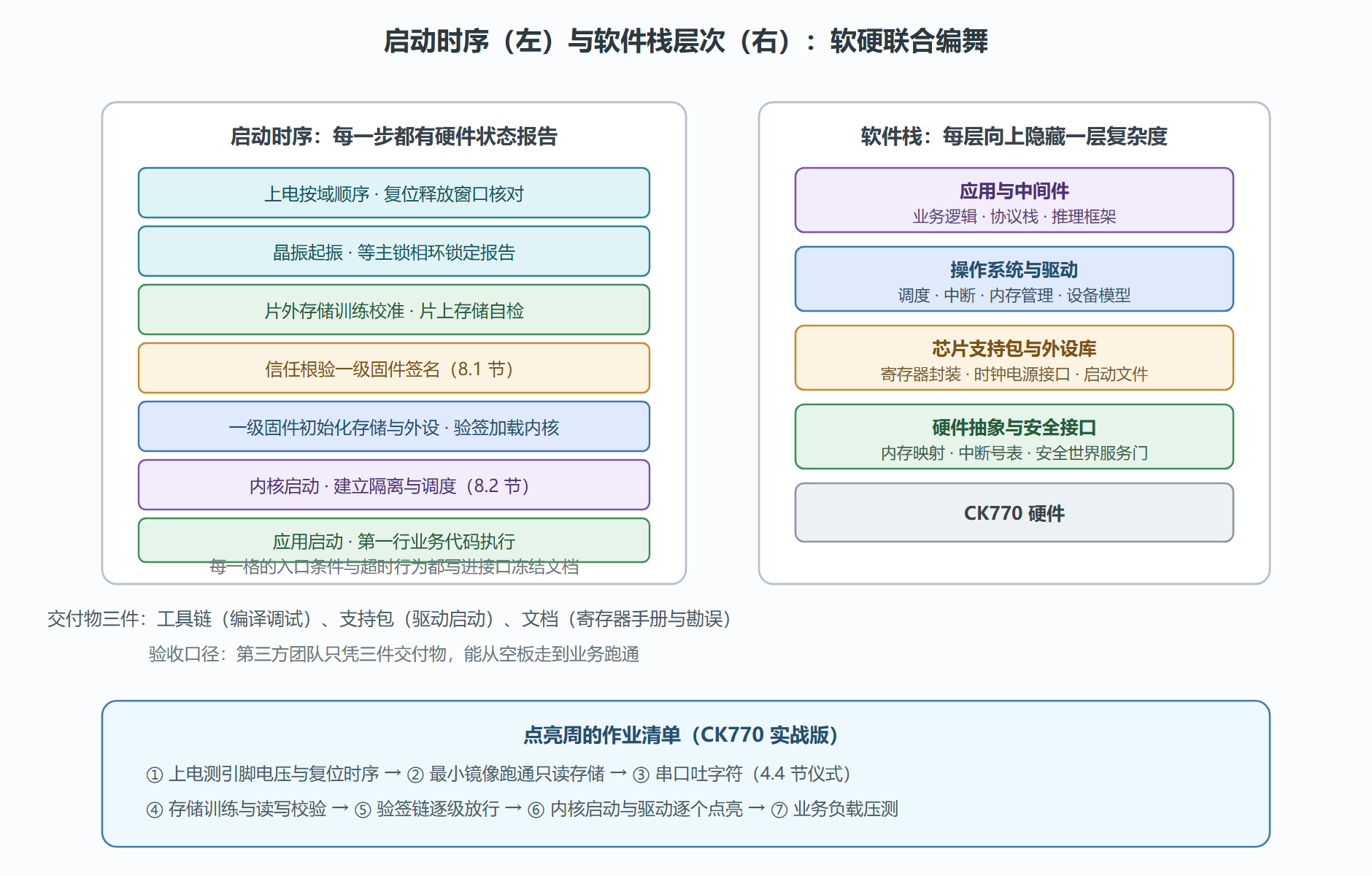

图：CK770 启动时序与软件栈层次

操作系统适配与工具链交付

操作系统适配的实质是把通用内核"焊"到这颗芯片上，工作集中在四张表：中断号表（哪个外设接哪个中断线、优先级怎么排，3.3 节的聚合策略在这里落成配置）、内存映射表（每个外设寄存器区的基址与长度，4.1 节冻结合同的软件侧镜像）、时钟频率表（每个域的档位与切换接口，7.2 节状态机的调度入口）、启动参数表（引导向内核交接的硬件状态清单）。四张表本质上都是 4.1 节接口冻结合同的另一种排版——合同写得好的芯片，适配就是填表；合同含糊的芯片，适配就是考古。

工具链与软件包是客户体验的半壁江山。编译与调试工具要支持这颗芯片的指令集与调试架构（调试口的鉴别策略要按 8.1 节的设计交付文档）；芯片支持包把启动文件、寄存器封装、外设驱动库打包；文档三件套——寄存器手册、勘误表、应用笔记——缺一不可。验收标准用一句话就够狠：一个没参与过设计的第三方团队，只凭交付物，能从空板走到业务跑通。CK770 的验收测试真找了个外部团队按文档操作，他们卡住的每个地方都变成勘误表的一个条目——文档的bug也是bug，也要进缺陷库。

案例复盘：CK770 回片点亮周

背景：CK770 回片，点亮窗口两周。参与方：硬件、固件、驱动、应用四路人马，按作业清单接力。

操作。 第一阶段（硬件主导）走清单前三步：上电电压与复位时序测量通过；最小镜像在只读存储跑通；串口吐出字符——4.4 节那套代码的真机版本第一次运行，控制台打出的两个字符被项目组截图留念。第二阶段（固件主导）撞上了本周期唯一的硬骨头：片外存储训练在低温箱里偶发失败，失败率约百分之一，特征与第五章那个"数千分之一"的老朋友同款——概率性问题。复用 5.3 节的路线图：量化（低温才发）、划界（训练算法的重试窗口比校准漂移窗口短）、修复（重试窗口放宽一档并加温度分档参数）。第三阶段（驱动与应用主导）：内核启动、八路串口驱动逐个点亮、采集与推理业务全负载压测，功耗与性能对账（7.1 节的三遍复算法在此第四次上场：实测对预算）。

结果。 第十二天全清单通过：业务压测达标，待机实测与修正预算偏差百分之五以内，启动链在真机上完成首次全链验签。两周窗口还剩两天，全组用来做了一件事：把点亮周的全部实测数据、踩坑记录、勘误条目整理成册——这本册子后来成为二期项目启动时被传阅最多的文档。

解读。 点亮周的复盘有三条带得走的经验。其一，概率性问题的肌肉记忆：低温偶发的存储训练失败与第五章的闪断状态位，侦查手法一模一样——量化、划界、修复、回归，案例库的价值在让第二事故比第一事故快得多。其二，点亮不是终点，对账才是：实测数据回填预算与模型（功耗对账、性能对账、时序抽测），芯片的"信用记录"从此从仿真证据升级为硅证据。其三，文档的验收要靠外人：内部团队凭记忆什么都能跑通，只有第三方按文档操作的卡点，才是交付物真正的欠账。

变式。若回片首日连串口都不吐字，作业清单要退到最底层：电源、时钟、复位三大件的示波器逐点排查——硬件诊断的最小闭环，等价于软件世界的打印调试；若产品要做多批次派生（1.2 节的低配型号），启动流程要支持硬件版本辨识，同一份固件按版本表装配合适的时钟与外设配置——版本管理从芯片设计一路延伸到软件栈，是台账交卷后的长期功课。

常见问题辨析

问：适配要填的四张表里，哪一张最容易出错？

中断号表，没有之一。内存映射表抄自寄存器手册、时钟表抄自时钟方案，来源单一；中断号表却是三方汇合处——外设的中断输出、聚合器的输入编组、处理器内核的异常入口，三方各有文档、各有一套编号习惯，错位最难肉眼发现。它的故障画像还特别迷惑人：中断能进来、能处理，但高负载下偶发优先级倒挂或丢失，与 3.3 节中断风暴的症状只隔一层纸。交付验收时，这张表值得单独做一轮交叉核对：三份来源文档逐行比对，而不是拿"功能演示通过"代替。

问：勘误表为什么当成交付物主动公开，而不是内部消化？

因为勘误表的本质是信任的转账凭证。芯片没有零缺陷的，客户真正关心的不是"有没有勘误"，而是"厂家知不知道、有没有 workaround、影响哪些批次"——一份维护中的勘误表传递的是可控感，藏着掖着的缺陷一旦被客户自己撞上，信任清零还要倒扣。CK770 把勘误管理并入缺陷库（5.1 节的纪律延伸到交付侧）：每条勘误带编号、批次范围、规避方法、修复计划四要素，随支持包一起升版。这既是工程习惯，也是最便宜的客户成功。

问：点亮之后，固件版本应该怎么管理？

把版本语义定在三个层面，别让一个数字包打天下。芯片层是 8.1 节的反回滚计数器，只升不降，管"这颗芯片最低接受什么版本"；固件层是语义化版本号，管"功能与接口的兼容范围"；批次层是硬件版本标识（引脚配置、外设差异），管"这份固件适不适合这颗板子"。三层在启动链里各有一次核对，任何一层不匹配都走恢复模式。CK770 初期只用一个版本号，第一次给不同批次发货时就撞了外设差异的墙，事后补齐三层语义——版本管理的欠账，总是在物流环节讨债。

本节要点回顾

• 启动是软硬件联合编舞：上电顺序、时钟锁定、存储训练、验签接力，每一步的入口条件与超时行为都要在冻结合同里有定义。
• 操作系统适配是填四张表——中断、内存映射、时钟、启动参数——表的本质是接口冻结合同的软件侧镜像。
• 交付物三件套（工具链、支持包、文档）的验收标准：第三方团队凭交付物从空板走到业务跑通。
• 点亮周的价值不止点亮：实测回填模型、概率问题复用侦查手法、文档欠账借外人之手现形。

CK770 台账至此交卷。从第一页的路线之争到最后一页的点亮清单，这颗虚构芯片走过的每一步，都是真实 SoC 工程的缩影——愿你合卷之后，手里握着的不是知识点清单，而是一本可以照着走的台账。
