3.2 指令编码格式：手拆 32 位

本节摘要：AArch64 每条指令是固定的 32 比特，助记符只是这串比特的昵称。本节以 add x0, x1, x2 的编码 0x8B020020 为标本，把操作码段、寄存器编号段、操作数段逐一拆开，讲清立即数为什么不能是任意值、伪指令的真实身份从编码里如何露馅。学会手拆编码，反汇编三列对照的中间列就不再是天书。

分类骨架立好之后，该上显微镜了。行话里把机器码叫"比特的合同"——处理器与软件之间唯一的契约文本，助记符只是合同的可读副本。副本可以翻译走样，合同不会。这一节的目的就是让你直接读合同：不查指令手册，把一条编码逐段拆出来，说清每个比特在承诺什么。

先破一个迷信：机器码不是加密

很多初学者把十六进制编码当成"加密过的东西"，觉得必须工具才能解。这是要破的迷信。定长 32 位编码的全部设计目的，恰恰是让硬件用最少的门电路读懂它——字段位置固定、宽度固定、含义固定，比高级语言好读得多。你要做的只是记住几个模板的位段地图。手头有反汇编器的话，先跑一遍这组对照，后面拆解以它为标本：

汇编                       编码
add  x0, x1, x2         -> 0x8B020020
add  x0, x1, #12        -> 0x9100C020
mov  x0, #1             -> 0xD2800001
​

三条编码三个模板，我们逐个拆。

一、标本一：寄存器形态的加法 0x8B020020

先把十六进制展开成三十二个比特：1000 1011 0000 0010 0000 0000 0010 0000。寄存器形态的数据处理指令按这个地图切分：

比特位:  31  30  29  28-24   23-22  21  20-16   15-13  12-10  9-5    4-0
含义:    sf  op   S   10001   shift  N   Rm      option  imm3   Rn     Rd
取值:    1   0    0   01011   00     0   00010   011     000    00001  00000
​

逐段对账：最高位 sf=1 声明六十四位运算（为 0 则是 w 寄存器的三十二位运算——第 2 章"两个马甲"在编码层的落点）；op=0、S=0 表示不加不减标志，若是 adds 这一位就是 1；固定串 10001 是"寄存器形态数据处理类"的门牌号，处理器靠它认门；Rm=00010 就是 x2，Rn=00001 就是 x1，Rd=00000 就是 x0——寄存器编号是五比特，所以恰好装下三十一个寄存器，这不是巧合而是设计。中间的 option=011 声明第二源做左移扩展，imm3=000 表示移位量为零。整条指令直译出来："六十四位、不刷标志、把 x1 加上 x2（不移位），结果放 x0"。合同与助记符，一字不差。

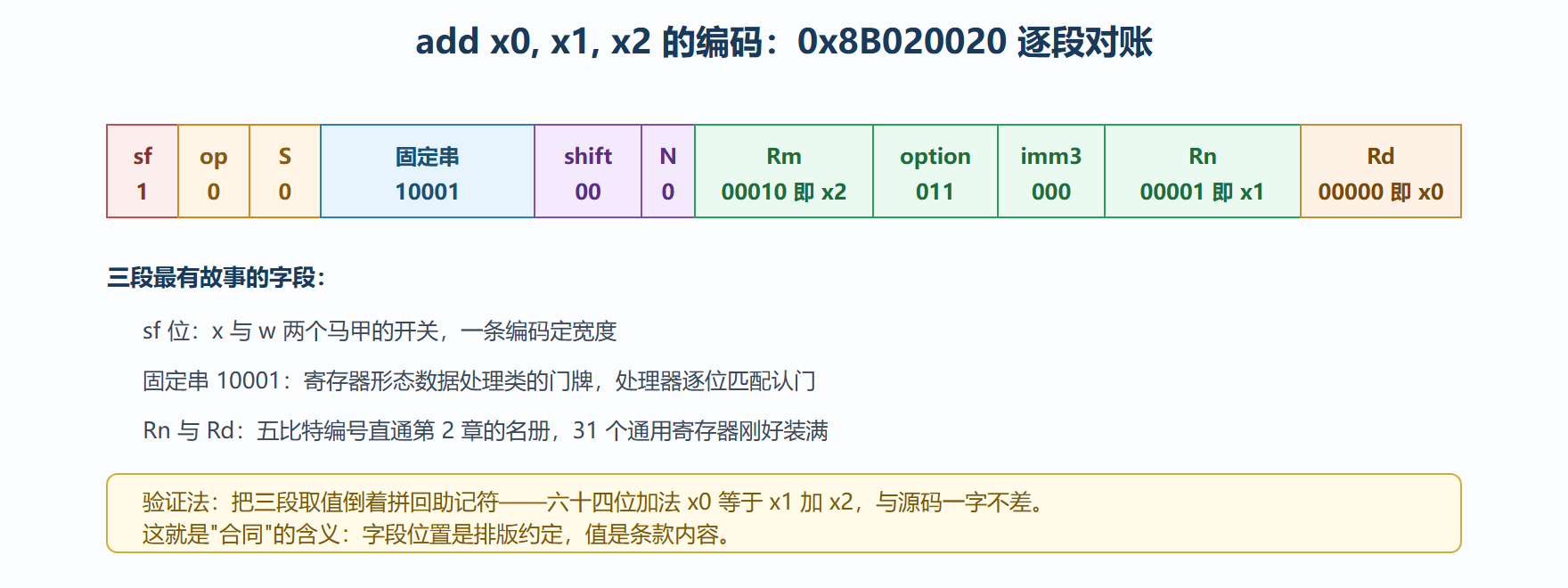

图 3-2：0x8B020020 的位段解剖图

二、标本二：立即数形态与它的"吝啬"

add x0, x1, #12 编码为 0x9100C020。换模板了：固定串从 10001 变成 100010，这是"立即数形态"的门牌。立即数段只有 12 比特——为什么这么吝啬？因为四字节里要同时塞下操作码、两个寄存器编号与立即数，12 位是妥协的产物。为了弥补，设计者加了一个小机关：还有一个 sh 位，置 1 时把 12 位立即数整体左移 12 位再使用。所以合法立即数其实是"0 到 4095 的任意数"或"这个数左移 12 位"，其他值编不进去。这解释了一个常见反汇编现象——mov x0, #100000 之类的指令不存在，编译器会改用字面量池：把常数放进内存，用一条 ldr 取进来。伪指令 ldr x0, =100000 就是给这个套路开的语法糖。

逻辑类指令（and、orr、eor）的立即数更"怪"：用 N、immr、imms 三个字段联合编码出"位模式循环"——只能表达形如连续 1 再循环移位的模式。设计动机是硬件译码零成本：一段移位器就复现了模式。代价是编程时偶尔碰到"这个常数编不进去"的报错，此时同样退回字面量池。两类立即数的边界不必背，写汇编时让汇编器报错提醒即可——但要看得懂报错背后的原因，知道不是汇编器挑刺，而是合同的格式限制。

三、标本三：伪指令现形 0xD2800001

mov x0, #1 展开是 1101 0010 1000 0000 0000 0000 0000 0001。门牌串是 100101，前缀 opc 为 10——这不是逻辑类，而是 MOVZ 宽立即数移动：一次写入 16 位立即数到半字位置，hw 字段决定放低半字还是高半字。真相是：mov 立即数形态根本没有自己的编码，汇编器按立即数形状自动挑选 movz、movn（取反写入）或 orr 之一。3.1 节说"识破伪指令"，在编码层识破的就是这件事。验证的手段很简单——让汇编器输出真实身份：

$ echo "mov x0, #1" | aarch64-linux-gnu-as -o /dev/stdout - 2>/dev/null | aarch64-linux-gnu-objdump -d -
   0: d2800001  mov     x0, #0x1
$ echo "mov x0, #4097" | ... 同法炮制
   0: d2820001  mov     x0, #0x1001     // 换成了另一个编码模板
​

两次 mov 用的门牌不同，助记符却相同——伪指令的本质是"汇编器替你选编码"。

深挖：判零为什么免费

3.1 节提过 cbz 判零即跳，本节有了编码知识可以解释它为什么"免费"。比较一个寄存器与零，不需要真的做减法——硬件只需检测全零信号线。于是 cbz x0, label 的编码里没有任何"与零比较"的运算字段，只有寄存器编号、跳转偏移与判零门牌，空间全留给了 19 位的跳转偏移（覆盖前后约一兆字节）。对照 cmp x0, #5 那样的真比较，后者要动用加法器，编码里也得装下立即数。理解这一点，读代码时就能解释一类现象：编译器把 if (x != 5) 改写成 if (x - 5) 加判零并不罕见——把真比较转成判零，有时能让指令更省。

小练习：用本节的位段地图拆一条 cbz x4, .Ldone 的编码（工具链里随便编一段就有），核对三件事——寄存器字段是不是 00100（x4 的编号）、偏移是不是按"相对当前指令的字数"编码（不是字节数）、最低位固定串是否就是判零类的门牌。三个都对上，位段地图就从知识变成了手感。

本节要点回顾

• 合同观：机器码不是加密，是排版固定的字段集合，助记符只是可读副本。
• 门牌号：每类指令有固定串门牌（如 10001、100010），处理器靠逐位匹配分类。
• 五比特寄存器编号：Rd、Rn、Rm 各占五位，直通三十一个通用寄存器。
• 立即数的吝啬与机关：加法类 12 位加移位开关，逻辑类按位模式循环，编不进就走路字面量池。
• 伪指令现形：mov 立即数按形状自动选 MOVZ、MOVN 或 ORR 模板，编码层没有 mov。

编码会拆了，还剩最后一个悬案：为什么会有两套宽度的指令？下一节做 Thumb-2 混编实验，两种编码同场竞技。
