本节摘要：AArch64 的每一笔访存用的都是虚拟地址，MMU 按两级（或更多）页表把它翻译成物理地址，翻译结果缓存在 TLB 里。本节从"为什么需要翻译"讲起，画清 48 位地址的两级翻译路径，讲明 ttbr0 与 ttbr1 各管半边空间，最后做一个从内核日志读懂翻译故障的实验。

前面两节我们默认内存就是一块平坦的空间。从本节起把最后一层包装拆掉：程序看到的地址与内存芯片上的地址根本不是同一套编号。联结两套编号的机构叫 MMU，它跑在每次访存的必经之路上——第 1 章那张下行路径图里 TLB 查询一站，本节把它展开到页表级。

为什么需要翻译

直接给结论的版本：翻译层带来三样东西。隔离——每个进程活在自己的地址空间里，野指针踩不到别的进程；重排——物理内存碎片化无所谓，进程看到的永远是连续的虚拟空间；保护——页表给每页标注可读、可写、可执行，越权访问当场触发异常（还记得第 2 章说"权限问题常伪装成指令问题"？段错误就是翻译层发出的）。代价是每次访存多查一张表——如果每次都真查内存里的页表，访存会慢好几倍，所以翻译结果被缓存在 TLB 里，命中率通常极高。汇编工程师关心的是：翻译对指令集几乎透明（你写的 ldr 语法不变），但裸机启动早期 MMU 未开，那时所有地址都是物理地址；以及翻译故障是真实的运行时事件，内核日志里的页错误都要会读。

两级翻译的路径

AArch64 常用 48 位虚拟地址、4KB 页粒度的配置。翻译分两段走，每段查一级表：

48 位虚拟地址的切分（4KB 页、三级查表示意）：
[63:48] 符号扩展判断   [47:39] L0 索引   [38:30] L1 索引
[29:21] L2 索引        [20:12] L3 索引   [11:0] 页内偏移
​

流程：先看最高 16 位全 1 还是全 0——全 0 属于用户空间，用 ttbr0 指的表基址开查；全 1 属于内核空间，用 ttbr1。从表基址出发，按 L0 索引取出一个表项，里面是下一级表的物理地址；再按 L1 索引走下一步，如此到 L3 表项，里面才是最终 4KB 页的物理页帧号；拼上页内偏移，翻译完成。每一级表项里除了下一级地址，还有权限位（可读可写可执行、用户与内核分权）、访问与脏标记、缓存策略提示。任何一级表项标记"无效"，或权限检查不过，翻译故障当场发生，处理器跳到向量表的对应项——这就是页错误的出生地。

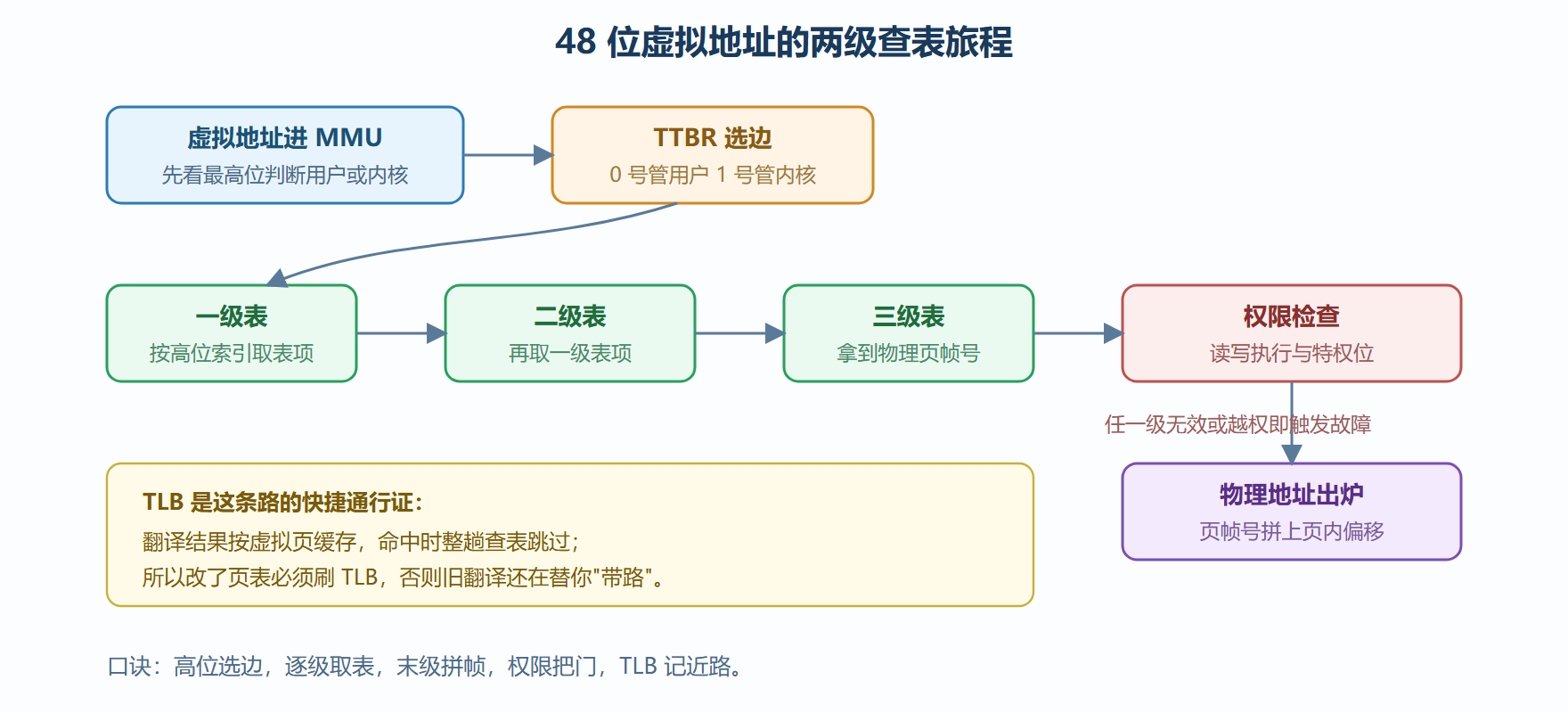

图 4-4：虚拟地址到物理地址的翻译路径

实验：从一次翻译故障倒推现场

读翻译最好的办法是看它失败。在裸机环境（第 6 章会正式搭）或内核模块里故意访问一个未映射地址，从异常综合寄存器 esr_el1 与故障地址寄存器 far_el1 取现场：

(gdb) p/x $far_el1
$1 = 0x4001000          // 出事的虚拟地址
(gdb) p/x $esr_el1
$2 = 0x96000005         // 解码：数据异常类 EC=0x24 长度级 0 写操作
(gdb) p/x $ttbr0_el1
$3 = 0x4002c000         // 用户空间表基址，可以手动沿位段走一遍查表
​

解读：esr 的高位段声明这是"数据异常"类别，低位段给出原因码——5 表示"翻译故障，最低级页无效"。把 far 的值按本节开头的位段切开，再沿 ttbr0 的表基址人工走三级查表（用 gdb 读物理内存），你会发现第三级表项确实是无效标记。这一整套动作练熟之后，内核日志里形如"Unable to handle kernel paging request"的报错就不再是咒语，而是可以逐字段对账的记录单。变式：把那个表项手工改成有效并指向一块可读内存，刷新 TLB 后重跑——故障消失，你也从此真正拥有页表。

深挖：两级世界与粗颗粒页的取舍

48 位地址被 ttbr0 与 ttbr1 各管一半的格局，值得再展开一层。用户空间（高位全 0）与内核空间（高位全 1）各有独立表根，带来一个重要工程性质：切换进程只需换 ttbr0，内核的映射纹丝不动——所有进程共享同一张内核页表，上下文切换的页表成本被压到"换半边"。这也解释了内核地址为什么传统上排在地址空间顶端：高位全 1 的形态让它天然与用户指针区分开，用户态传来的野指针进内核一看高位就能拒收。

页粒度也有取舍。4KB 页粒度细、内碎片小，但三级查表长；更大的块描述符（2MB 与 1GB）能在中间层级直接终结翻译——一段 1GB 的连续映射只需一个表项。映射大块内存的数据库与模拟器常用大页压 TLB 未命中率：TLB 条目数固定，每个条目覆盖的地址范围翻千倍，命中率自然上去。代价是内碎片与页面调度粒度变粗——还是那句话，工程是取舍。

读故障日志的进阶对账：esr 里的原因码其实是个小型的"故障分类学"——翻译故障分"地址级"与"权限级"两大族，再按发生层级（第几级表）细分。加上写入还是读出、用户态还是内核态两个维度位，一次 esr 解码能把故障画像缩到很小的范围。建议亲手把一次真实页错误的 esr 全部 32 位展开成字段表贴在工位上——下次线上告警时它就是解码器。

常见问答

问：改了页表为什么老要 dsb 加 isb 连招？ 答：改表只是改了内存里的数据，TLB 里还缓存着旧翻译；dsb 确保表项写入真正完成，刷新 TLB 的指令完成后 isb 保证后续取指看到新世界的地址。三步少一步，就可能出现"半新半旧"的翻译——这类问题复现概率低、影响极大，别赌。

本节要点回顾

• 翻译三收益：隔离、重排、保护，代价由 TLB 兜底。
• 两级查表：高位选边（ttbr0 用户、ttbr1 内核），逐级索引取表项，末级拼页帧。
• 表项即合同：每级表项带权限位与无效位，故障在查表或权限检查处发生。
• TLB 记近路：改页表必须刷 TLB，isb 同步，否则旧翻译替你带错路。
• 故障会读：far 给地址、esr 给原因，两者对照就是排错的对账单。

到此访存章收官：语法、秩序、翻译三层齐了。下一章把镜头转向程序组织——分支、函数调用与栈帧，那里要综合运用本章全部知识。
