5.2 AAPCS调用约定与栈帧手推

5.2 AAPCS 调用约定与栈帧手推

本节摘要：AAPCS 是 ARM 世界的函数调用合同：参数前八个走 x0 至 x7、返回值走 x0、x19 至 x28 由被调方保存、sp 时刻十六字节对齐。本节把一次调用的序言与尾声逐条指令手推一遍，再进调试器逐帧核对，最后用一次"栈对齐翻车"的现场演示合同被违反时的样子。

上一节的分支是"小结构"，本节的函数调用是"大结构"。要讲的东西听起来枯燥——一堆寄存器名单与对齐规则——但它是全书含金量最高的一节：调试器怎么还原调用栈、C 与汇编怎么互调、中断进来时谁的状态必须保存，答案全在这一节。我们的办法照旧：不背名单，手推一遍，现场验证。

一次踩穿栈的现场

先看一个真实事故当引子。某项目在链接进一段第三方汇编后，程序偶发崩溃，崩溃点在 printf 深处，调用栈回溯出来却是乱的。排查半天发现问题根源：那段手写汇编的函数序言只把 sp 减了 8 字节——而 AAPCS 规定任何时刻公开接口处 sp 必须十六字节对齐。printf 内部用 stp 存一对寄存器时，对齐检查失败，直接 faults。这个案例值得记取的不是"要遵守约定"这句空话，而是：调用合同是跨模块的，违反它不一定当场炸，而是在别人的代码深处炸——这也是本节标题里"手推"二字的价值：能推，就能在 review 里当场抓住这类错误。

合同正文：寄存器的保存责任

AAPCS 的寄存器条款按"谁用谁保存"划线，一张表说完：

记法：前十六个（x0 至 x15）是"公共便签纸"，调用方知道调用后它们不可信；后段（x19 起）是"私人抽屉"，被调方想用必须先把自己原来的内容存好、退出前还回去。返回值条款：基本类型从 x0 返回（浮点走 d0、SIMD 结构体走 v0 至 v3），大于十六字节的结构体改走内存——调用方预留空间、地址当隐形第一参数传进 x8。栈条款：sp 十六字节对齐、向下生长，参数超过八个的部分依次压栈。

手推：一次调用的完整旅程

把合同落到指令。设调用方某处执行 bl callee，callee 用到 x19、x20 与两个局部变量。逐条推演：

callee:                         // 进入时：x0 是参数，x30 是返回地址，sp 对齐
        stp     x29, x30, [sp, #-32]!   // ① sp 减 32，压入旧帧指针与返回地址
        mov     x29, sp                 // ② 帧锚定在栈帧顶部
        stp     x19, x20, [sp, #16]     // ③ 被保存寄存器放上半区剩余槽位
        ...                             // 函数体：随便用 x19 x20，改 sp 无妨
        ldp     x19, x20, [sp, #16]     // ④ 归还被保存寄存器
        ldp     x29, x30, [sp], #32     // ⑤ 弹回帧指针与返回地址，sp 复位
        ret                             // ⑥ 按 x30 回家
​

六步之外还剩两问。第一问：栈帧到底多大？①里那个 32 怎么算的——返回地址对 8、旧帧指针对 8、x19 对 x20 共 16，合计 32，恰是十六的倍数，对齐条款自动满足；局部变量再往上叠，总尺寸凑齐十六的倍数即可。第二问：没有 stp 的纯叶子函数（不调别人、不用保存寄存器）能不能一条 stp 都不写？能——x30 没人动，直接 ret，编译器对短叶子函数生成的正是这种"零帧函数"。手推练习的变式：把函数改成带八个以上参数的版本，推一推多出来的参数落在栈的哪个位置（调用方压在自己的帧顶，被调方按正偏移取）。

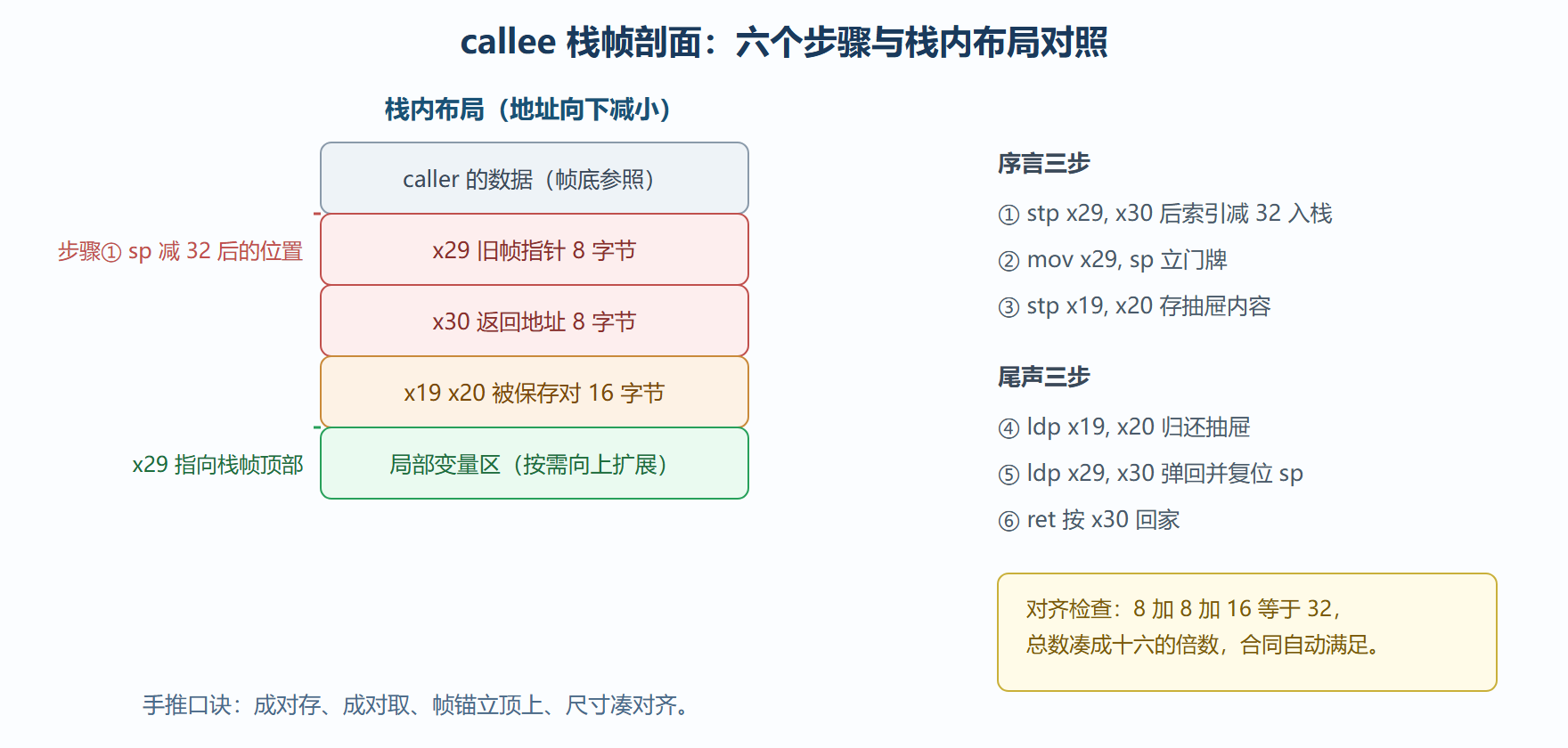

图 5-2：手推对应的栈帧剖面与指令对照

调试器逐帧核对

手推完要见真章。在 callee 函数体中部断点，核对三件事：

(gdb) p $sp
$1 = (void *) 0x7ffffff060      // 比入口处小 32：栈帧占位吻合
(gdb) x/2gx $sp
0x7ffffff060: 0x0000007ffffff0b0  0x00000000004007c4
// 前者是旧帧指针，后者是返回地址——手推的 ① 号步骤实锤
(gdb) p $x29
$2 = 0x7ffffff060               // 帧锚与栈顶重合，② 号步骤实锤
(gdb) bt
#0  callee () at sum.c:12
#1  0x00000000004007c4 in main ()
// backtrace 能串出链条，靠的正是每帧里 x29 串成的一条链
​

bt 那两行最值得咀嚼：调试器并不知道函数边界，它只是沿 x29 链一路向上爬、用每个帧里的 x30 报告"谁调的谁"。第三方那段汇编之所以把回溯搅乱，正是因为它没把帧指针压好，链条从那里断线。变式实验：故意把 ⑤ 的偏移写成 24（少了 8），运行看 sp 复位错位、bt 全乱——亲手制造一次本节开头的事故，比读十遍规则都有效。

深挖：省掉帧指针的代价与变参函数的栈

调试器能顺藤摸瓜，前提是藤在——x29 链。但编译开关 -fomit-frame-pointer 会让编译器省掉帧指针的设置（把 x29 释放出来当普通寄存器），栈帧从此没有锚点，回溯退化成"猜"。现代工具链有备份方案：把栈帧信息编码进专门的调试节（.eh_frame 类格式），回溯器按表追查，不必依赖 x29。两套机制并存的结果是：出问题的二进制若两样都没带（既无帧指针又无调试节），调用栈就成了玄学。发布版加 -fno-omit-frame-pointer 是性能团队常见的选择——用一个寄存器换永远能用的回溯，多数团队觉得值。

另一类特殊乘客是变参函数。printf 这类函数的参数个数不定，前八个照旧走寄存器，超出部分压栈之外，调用方还必须把"后面还有多少个参数落在寄存器"的信息留给被调方（AArch64 的做法是把通用寄存器整块压栈并传一块栈记录的指针）。对汇编作者的实操含义只有一条：手写汇编调用变参函数，参数放不进寄存器的老老实实按 ABI 压栈，别自作聪明——变参的栈布局是 ABI 精确定义的，猜错一个偏移就是栈损坏。

本节要点回顾

• 责任划线：x0 至 x15 调用方自理，x19 至 x28 加 x29、x30 被调方保存，x18 别碰。
• 参数与返回：前八个参数走 x0 至 x7，返回值 x0，超大结构体改走内存加隐形指针。
• 对齐铁律：sp 公开接口处十六字节对齐，帧尺寸凑十六的倍数。
• 帧锚链条：x29 逐帧相链，调试器的调用栈回溯全靠它。
• 手推价值：违反合同的崩溃炸在别人深处，能手推就能在源头抓住。

调用合同推完了。有时你还是想亲手写几句汇编插进 C 里——下一节做内联汇编与编译器输出的人机对照。
