3.2 施工建造阶段

3.2 施工建造阶段

本节摘要：施工是 BIM 价值密度最高的阶段，也是最容易"模型现场两张皮"的阶段。设计阶段的模型在这里要被真正用起来：4D 进度把时间轴叠进模型，算量让模型自动出工程量，预制加工把模型直接送到工厂，现场管理让工人跟着活模型干而不是照着死图纸猜。读完本节，你能说清这四件应用各自怎么落地，以及为什么"模型和现场对不上"是施工 BIM 最大的坑。

本节导航

阅读完本节，你应当能够：

1. 解释 4D 进度和传统甘特图的区别
2. 说清 BIM 算量比手工算量准在哪、又容易在哪出错
3. 理解预制加工如何依赖模型的精度
4. 说明现场管理如何做到"模型指导施工、现场反哺模型"
5. 判断施工 BIM 什么时候值得上、什么时候是负担

一、施工阶段为什么最容易翻车

如果说设计阶段的敌人是"改错"，施工阶段的敌人就是"变化"。天气会变，材料会迟到，工人会流动，图纸会变更，甲方会改主意。施工现场是一个每天都在变的环境，而传统的施工管理工具——甘特图、纸面图纸、Excel 台账——都是静态的。用静态的工具去管动态的现场，翻车是常态。

BIM 在施工阶段的价值，就是把"静态"换成"动态"。模型不只是设计成果的翻版，它成了施工现场的一面活镜子：进度排到哪里，模型就演到哪里；现场实测到什么偏差，模型就记录什么偏差。这面镜子照出来的，不是"应该怎么做"，而是"现在做到哪了、下一步卡在哪了"。

要理解施工 BIM，得先放下一个错觉：以为施工阶段就是照着设计模型干活。真实情况是，设计模型进不了工地，它缺了太多施工才需要的东西——这根梁怎么吊、那个预留洞开在哪、这批构件按什么顺序进场。施工 BIM 的第一件事，是把这个"设计模型"深化成"施工模型"，把工艺信息补进去。这个深化，才是施工 BIM 真正的起点。

二、4D 进度：把时间轴叠进模型

传统进度管理靠甘特图。甘特图的问题在于：它是一条时间线，和三维空间是脱节的。你能看到"第 30 天浇三层楼板"，但看不到这三层楼板在哪个位置、浇的时候塔吊够不够得着、旁边的脚手架拆没拆。进度和空间一旦脱节，工序打架就只能靠老师傅的经验在脑子里转。

4D 进度把时间轴叠进三维模型：每个构件除了空间位置，还有一个"计划安装时间"。于是进度就活了——你可以按天播放整个施工过程，看结构先立起来，再穿管线，最后封装修。哪道工序的空间和另一道工序打架，播放一遍就露出来了。

4D 的价值不在"动画好看"，而在"推演"。它能在开工前就回答：这个施工段排五层还是六层最省塔吊？地下室和上部结构交叉作业，运输通道会不会堵死？材料进场顺序和吊装顺序对不对得上？这些问题，甘特图答不了，4D 模型能答。

但 4D 也有软肋。它假设每道工序的持续时间是准的，而真实施工里，一道工序常常因为下雨、缺料、工人不够而拖长。所以 4D 不能当成"施工倒排的真理"，只能当成"风险推演的沙盘"。更务实的用法，是把 4D 和现场日报绑在一起：实际进度一更新，模型就自动比对计划，滞后多少天、卡在哪条关键路径上，一目了然。

三、算量：从"手算图算"到"模型自动出量"

工程量算不准，是施工阶段最要命的事之一。算多了，投标报价虚高；算少了，干到一半发现亏本。过去算量靠预算员对着图纸一条条数：数钢筋根数、量混凝土方量、算模板面积。这项工作繁琐、慢，还特别容易漏项——同一张图，两个预算员算出来的量能差百分之几，谁也不敢拍胸脯说自己的数一定对。

BIM 算量的思路完全不同：模型里每个构件都带着尺寸和属性，柱子有多高、楼板有多厚、墙里有多少钢筋，都是现成的。算量软件直接读模型，自动汇总出混凝土量、钢筋量、模板量、管线长度，生成一份和模型严格对应的清单。

它的优势不只是"快"，更是"对得上"。传统算量，图纸改一处，量要重算一遍，还容易漏改；BIM 算量，模型改一处，量自动跟着变。更重要的是，算出来的量能追溯到具体构件——这 300 方混凝土对应的是哪几根梁、哪几块板，点一下就知道。这份"可追溯"，在结算扯皮的时候特别值钱：甲方说量报多了，你打开模型指给他看，这 300 方到底浇在了哪。

⚠️ 常见坑：BIM 算量准不准，取决于模型建得规不规整。扣减规则没设对——梁和板的交界、墙和柱的重叠，扣不扣、怎么扣——算出来的量就会差。所以"模型能出量"和"量是对的"之间，隔着一整套扣减规则和建模规范的活。

四、预制与装配：模型直达工厂

预制装配式建筑，是 BIM 最如鱼得水的地方。原因很简单：工厂生产比现场浇筑更依赖精确的数据，容错空间更小。一块预制墙板，钢筋的位置、预埋件的位置、预留洞的位置，错个几毫米，到现场就装不上。

传统流程里，设计图纸给到工厂，工厂再自己翻样、下料、生产，中间信息要人工转好几道。每转一道，就多一次出错的机会。BIM 把这道中转省掉了：深化好的预制构件模型，直接导出成工厂能读的加工数据，激光切割、数控弯折、模具定位，都跟着模型走。构件生产出来，贴个二维码，扫一下就能看到它在模型里的位置、要装到哪一层哪一户。

这意味着现场装配从"现场比划"变成了"按号安装"。构件还没出厂，模型里已经模拟过它和周边构件怎么咬合、吊装顺序怎么排。误差在源头就被掐住，而不是等运到现场才发现装不上。

这条"模型到工厂"的链路，价值在两头。工厂那一头，省了翻样和人工下料，出错率大幅下降；现场那一头，省了现场比划和二次切割，装配速度提上去了。真正把这两头焊在一起的，是构件上的那个二维码——它让一块冰冷的预制板，随身带着自己的"数字身份证"，走到哪都能被模型认出来。

预制装配也有它的门槛：对模型的精度要求极高，对设计前置的要求也极高。装配式建筑是"先有完整的模型，再开始生产"，设计没想清楚就匆匆上马预制，返工的代价比现浇还大。所以预制装配推着整个项目把 BIM 用得更重、更靠前，这既是它的价值，也是它的门槛——它不欢迎"边想边干"。

五、现场管理：从"人找信息"到"信息找人"

施工现场最大的浪费，其实是"找"。工人找图纸、找料、找位置；技术员找标高、找预留洞、找变更单。传统工地，一个技术员一天有一半时间在翻图、打电话、对尺寸。

BIM 现场管理，把"人找信息"倒过来，变成"信息找人"。用手机或平板扫一下构件上的二维码，模型里这个构件的信息就跳出来：标高、尺寸、施工要点、验收标准。用 AR 眼镜，工人能直接看到墙里藏着什么管线，这个预留洞该开在哪。放样的时候，拿全站仪一比，模型的理论坐标和现场的实测坐标差多少，当场显示。

更重要的是反哺。现场测到的偏差、拍到的照片、填的验收单，都能回写到模型里。模型不再是一份"竣工后补的档案"，而是一份"施工过程中持续更新的真实记录"。等房子交付，这份模型已经天然是竣工模型了，不需要再花一遍钱去"重建竣工图"。

拿墙面的实测来举例。质量员拿手持三维扫描仪扫一遍刚浇筑完的墙，扫描点云和模型里的理论墙面一叠，偏差用颜色标出来——哪里鼓了、哪里凹了，一眼看清。偏差超限的地方，系统自动生成整改单。过去这种事要等模板拆完、靠尺子一点点量，现在机器扫一遍就出结果。这套"扫描—比对—整改"的闭环，把验收从"事后补"变成了"施工中做"。

💡 关键直觉：施工 BIM 做得好不好，看一个指标就够了——现场的人，是在用模型，还是在绕过模型。如果工人还是拿着一张打印的二维图在干活，那模型建得再漂亮，也是摆设。

六、代价与取舍：施工 BIM 的账要算清

施工 BIM 不是免费的。深化设计要人，4D 模拟要人，算量要人，现场的数据采集和回写更要人。而且这些投入的回报，不是立竿见影的——它省的是返工、是结算扯皮、是竣工重建，这些账要等项目做完才看得清。

所以我们的判断是：施工 BIM 值不值，先看项目复杂度。一个十几层的普通住宅，工艺成熟、图纸标准，硬上全套施工 BIM，可能得不偿失；一个超高层、一个复杂综合体、一个机电管线密到打架的项目，不上 BIM 反而会更贵。关键不是"上不上"，而是"上到什么程度、把哪几件做透"。

四件应用里，碰撞检查延续设计阶段，性价比最高；算量最直接，看得见摸得着；4D 进度适合工期紧、工序复杂的项目；预制加工则基本是装配式项目的标配。现场管理是最后一块，也是最难的一块——它考验的不是软件，而是项目班子愿不愿意改变工作习惯。

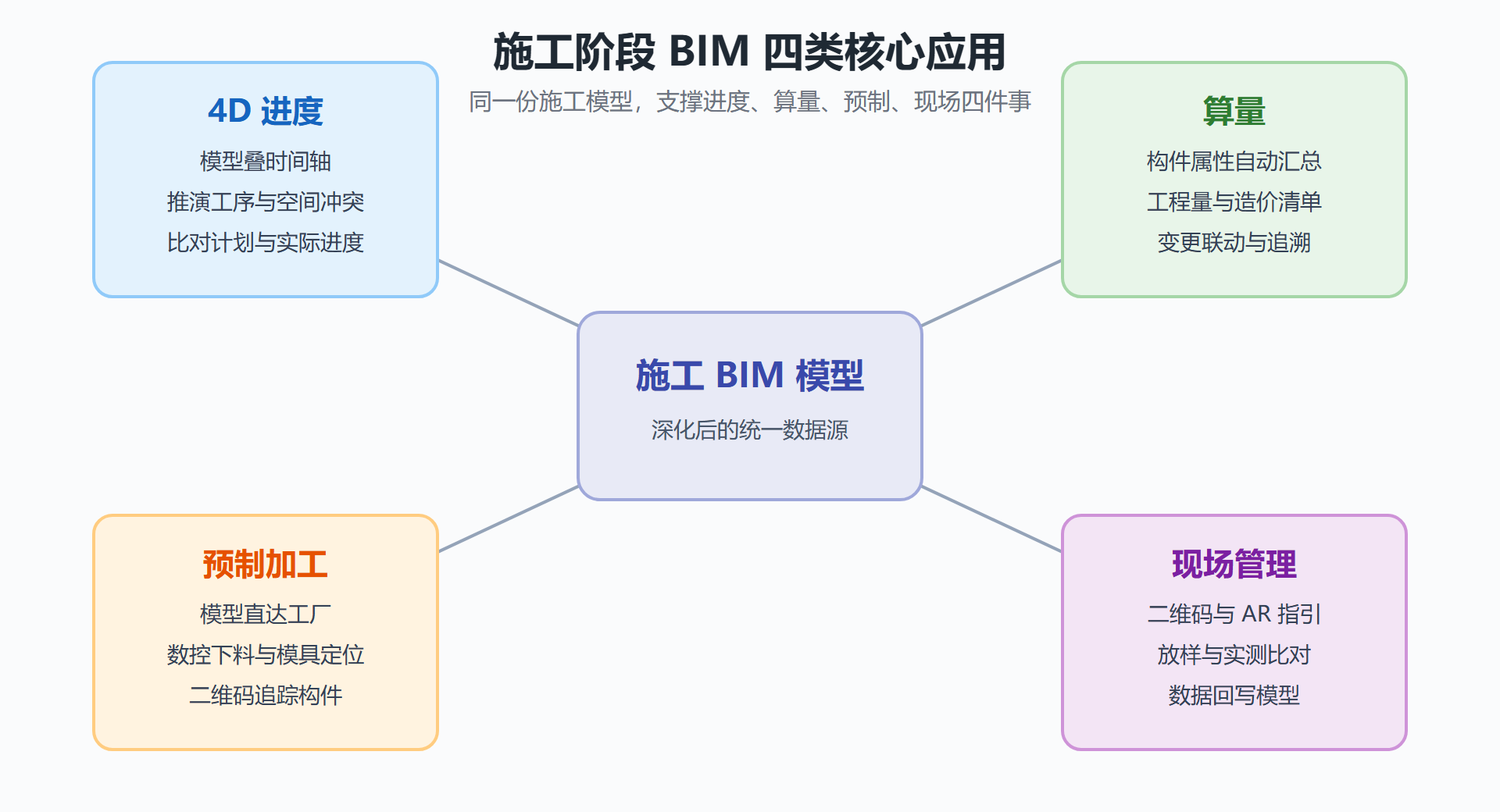

图：施工阶段 BIM 四类核心应用

一节小结

• 深化是起点：设计模型必须深化成施工模型，补上工艺、进度、加工信息，才进得了工地。
• 4D 是推演沙盘：它把时间叠进空间，能预演工序打架，但别当成倒排真理，要和实际进度绑定。
• 算量可追溯：BIM 算量的价值在"对得上、追得到"，但扣减规则和建模规范决定它准不准。
• 预制最吃精度：模型直达工厂，误差在源头掐住，但对设计前置要求极高，不欢迎边想边干。
• 现场管理是双向的：既让模型指导施工，也让实测反哺模型，最终天然形成竣工模型。
• 按复杂度取舍：普通项目别硬上全套，复杂项目不上更贵，把选定的应用做透比铺开更重要。

下一节，我们要跟着这份带着真实施工数据的竣工模型，走进运营维护阶段，看它怎么变成一栋楼的"资产账本"和"体检报告"。
