5.1 数字孪生

5.1 数字孪生

本节摘要：数字孪生，通俗说就是给物理建筑造一个"跟着动的数字影子"：BIM 提供空间骨架和语义定位，IoT 提供实时脉搏，二者双向映射，让模型能反映现状、也能反过来指挥现场。这一节讲四件事：静态模型为什么不够用、实时映射靠什么成立、双向同步为什么比单向监控难、以及落地时怎么避免把数字孪生做成一块好看的"大屏"。读完你会明白，数字孪生的关键不在传感器数量，而在那套能把数据准确挂回构件、又能把推演结果送回现场的双向通道。

学习目标

阅读完本节，你应当能够：

1. 说清数字孪生和"三维模型加传感器"的本质区别
2. 解释 BIM 与 IoT 各自在实时映射里扮演什么角色
3. 画出"感知、映射、推演、干预、再感知"的闭环，说明每一步靠什么支撑
4. 区分状态回传与指令下发两条通道，理解双向同步的难点在哪
5. 判断一个项目该从哪几个点位开始部署数字孪生，而不是一上来就铺满传感器

一、为什么"镜子"不够：静态模型与数字孪生的分野

先从一个常见错觉说起。很多人以为，把 BIM 模型做得足够精细、再在楼里装上一圈传感器、最后把数据接到一块大屏上，数字孪生就建成了。这套东西做出来确实漂亮：模型会转，数据在跳，屏幕上的红色告警一个接一个。可真到要用它做决策的时候，你会发现它帮不上忙——它告诉你的还是"某台设备温度偏高"，至于为什么偏高、该不该现在处理、处理哪个最划算，它说不出来。

问题出在哪？出在它本质上还是一面"镜子"：只负责反射，不负责理解。镜子里的人影再清晰，也不会替你想下一步。我们把这种只有"看"没有"想"的系统，叫数据看板，不叫数字孪生。它们俩的区别，就像一张照片和一个跟在你身后的影子——照片是某一刻的定格，影子是连续的、随动的、还能反过来提示你脚下的坑。

数字孪生真正要解决的，是"把模型从一张静止的快照，变成一条连续的生命线"。静态 BIM 模型描述的是建筑"应该是什么样"：墙在哪里、梁多粗、设备额定功率多少。这些都是设计阶段的承诺。可建筑一旦投入使用，它每时每刻都在偏离这份承诺——门被反复开关磨损了铰链，空调盘管结了垢，楼板在温度变化下微微变形。这些"实际是什么样"的信息，图纸里没有，模型里也没有，只有现场才知道。

于是矛盾就来了：我们手里有一份详尽但过时的"设计说明书"，却缺一份实时更新的"体检报告"。数字孪生做的，就是把这两份东西缝成一份。它不抛弃 BIM，而是让 BIM 这个静态骨架，长出血肉和脉搏。

💡 关键直觉：数字孪生和静态模型的关系，不是"替换"，而是"继承"。没有 BIM 的空间语义，实时数据就是一串找不到家的噪声；没有实时数据，BIM 就是一份越放越旧的设计说明书。两者合起来，才谈得上"孪生"。

二、实时映射怎么成立：BIM 是骨架，IoT 是神经

弄清了目标，再看实现。实时映射这件事，拆开就两步：数据得有个准确的位置挂上去，挂上去之后还得持续被喂进模型。前一步靠 BIM，后一步靠 IoT。

先说 BIM 这边。一个传感器传回来的数字，本身没有意义——"62.3"到底是温度、湿度还是电流？它指的是哪台设备、哪根管道？这些问题，BIM 模型都能回答，因为 BIM 里的每个构件都有唯一标识、有空间位置、有属性关系。传感器只要能和某个构件对上号，它传来的数据就有了归属：这不是一句"62.3"，而是"三号冷冻机组的出水温度是 62.3 度"。

这个"对上号"的过程，行业里叫语义注册。它是数字孪生里最不起眼、也最容易被忽略的一步。很多人以为装传感器就是把探头塞进墙里、把网关接到网上，其实真正的难点在后台：怎么让传感器编号和 BIM 构件编号自动对应起来，而不是靠一张手工维护的 Excel 对照表。对照表这东西，项目一复杂就崩——设备一换、编号一改、楼层一拆改，表就乱了，数据又变回噪声。所以凡是靠谱的数字孪生项目，都会在早期花力气把传感器和构件的绑定关系做进模型里，让绑定跟着模型走，而不是跟着表走。

再说 IoT 这边。传感器是数字孪生的神经末梢，负责把物理世界的状态翻译成数字。温度、湿度、电流、振动、二氧化碳浓度、门磁开关，这些数据以秒级甚至毫秒级的频率往外冒。它们的特点是"量大、杂乱、单条不值钱"：单独看某一秒的温度读数，什么结论都推不出来；可把一整天的读数连成曲线，设备的衰老趋势就浮出来了。IoT 的价值不在单点，而在时间序列——它给数字孪生提供了"连续"这个维度，这是任何静态模型都给不了的。

把 BIM 和 IoT 合起来看，就清楚了：BIM 管"空间"，IoT 管"时间"，数字孪生是两者的乘积。空间上，模型告诉数据该待在哪；时间上，数据告诉模型发生了什么。少一头，映射就立不住。

这个闭环看着简单，每一步背后都有代价。感知要解决传感器选型和布点，映射要解决语义注册，推演要解决"机理模型和数据分析怎么配合"，干预要解决"谁有权下发指令、下了之后谁负责"，进化要解决"反馈回来的经验怎么固化进模型"。任何一步塌了，环就断了，数字孪生又退回成一面镜子。

三、双向不是单向：状态回传与指令下发

数字孪生最容易做歪的地方，是把它做成单向的。传感器数据往里流，大屏上往外显示，到此为止。这只能算"监控"，不算"孪生"。真正的数字孪生是双向的：信息从现场流进模型，模型推演之后，再有一股指令从模型流回现场。

第一条通道是状态回传，方向是"现场到模型"。传感器采集到的运行数据，先做一轮清洗和校准——异常值要剔掉，单位要统一，时间戳要对齐——然后写回 BIM 构件的属性里。这一步的价值在于让模型"知道真相"：设计时假设水泵每天运行八小时，实际跑了十四小时，这个偏差只有靠回传数据才能发现。发现了，后面的能耗预测、维护计划才有依据。

第二条通道是指令下发，方向是"模型到现场"。模型推演出一个结论，比如"这间会议室的温度设定可以下调两度，因为接下来一小时没人预定"，这个结论要变成一条可执行的指令，送到楼宇自控系统里，由它去调风阀、改设定值。这一步最考验的不是技术，而是权限和责任：模型算出的建议，谁有权拍板执行？自动执行出了岔子，算谁的？如果不把这条通道的规则定清楚，指令下发就会变成"谁都不敢动"，数字孪生又退回到"看看就好"。

⚠️ 常见坑：只做了状态回传，没做指令下发，还觉得自己建了数字孪生。单向监控和双向闭环之间，隔着"能不能真的改变现场"这条鸿沟。回传再多数据，如果回不到现场，模型就始终是个旁观者。

两条通道还有一个隐藏的难点：时延。状态回传可以容忍几秒甚至几十秒的延迟，指令下发却常常要得很快——火灾疏散、设备急停，慢一秒可能就是事故。所以同一个系统里，往往要按紧急程度把通道分档：常态数据走慢通道，告警和急停走快通道。这种"快慢分离"的设计，是数字孪生从演示走向实用的分水岭。

四、落地取舍：从"大屏"到"能决策"

理解了原理，回到最现实的问题：一个具体项目，数字孪生该怎么起步。我的建议是反着来——别先问"装多少传感器"，先问"要替谁做哪个决策"。决策才是数字孪生的目的，传感器只是手段。

举两个场景对比一下。一个是要做"设备预测性维护"：那你就盯着那些一旦停机就影响大局的关键设备——冷水机组、电梯、变压器——给它们装振动、温度、电流传感器，把数据挂到对应构件上，再训练一个能提前几天预警的模型。传感器不用多，几十个就够，但每一个都要对准决策点。另一个是要做"能耗实时优化"：那重点就变成电表、水表、温控器和人数探测器，配合室外气象数据，让模型按分区算冷热负荷，再下发温控策略。传感器类型和布点完全不一样。

这两种做法，传感器数量和类型天差地别，但都算数字孪生。反过来，如果一上来就按"标准配置"铺几百个传感器，等铺完了再想"这些数据能干嘛"，往往铺了一堆，最后真正用得上的没几个，还背上了维护传感器的长期负担。

💡 关键直觉：数字孪生的投入，要和决策价值挂钩。传感器不是越多越好，而是越对准决策点越好。先想清楚"我要替谁省下哪笔钱、规避哪个风险"，再反推需要哪些数据，成本才不会失控。

还有一个常被忽略的长期成本：数据治理。传感器装上去只是开始，后面每天都有海量数据要存、要清洗、要校准、要防漂移。半年后某个传感器因为楼体沉降偏了位置，映射关系就得重校。这些"养数据"的活，比"装传感器"贵得多，也慢得多。项目里如果没有预算和人手去做这件事，数字孪生迟早会退回成一块不再更新的旧大屏。

五、一张图看懂数字孪生架构

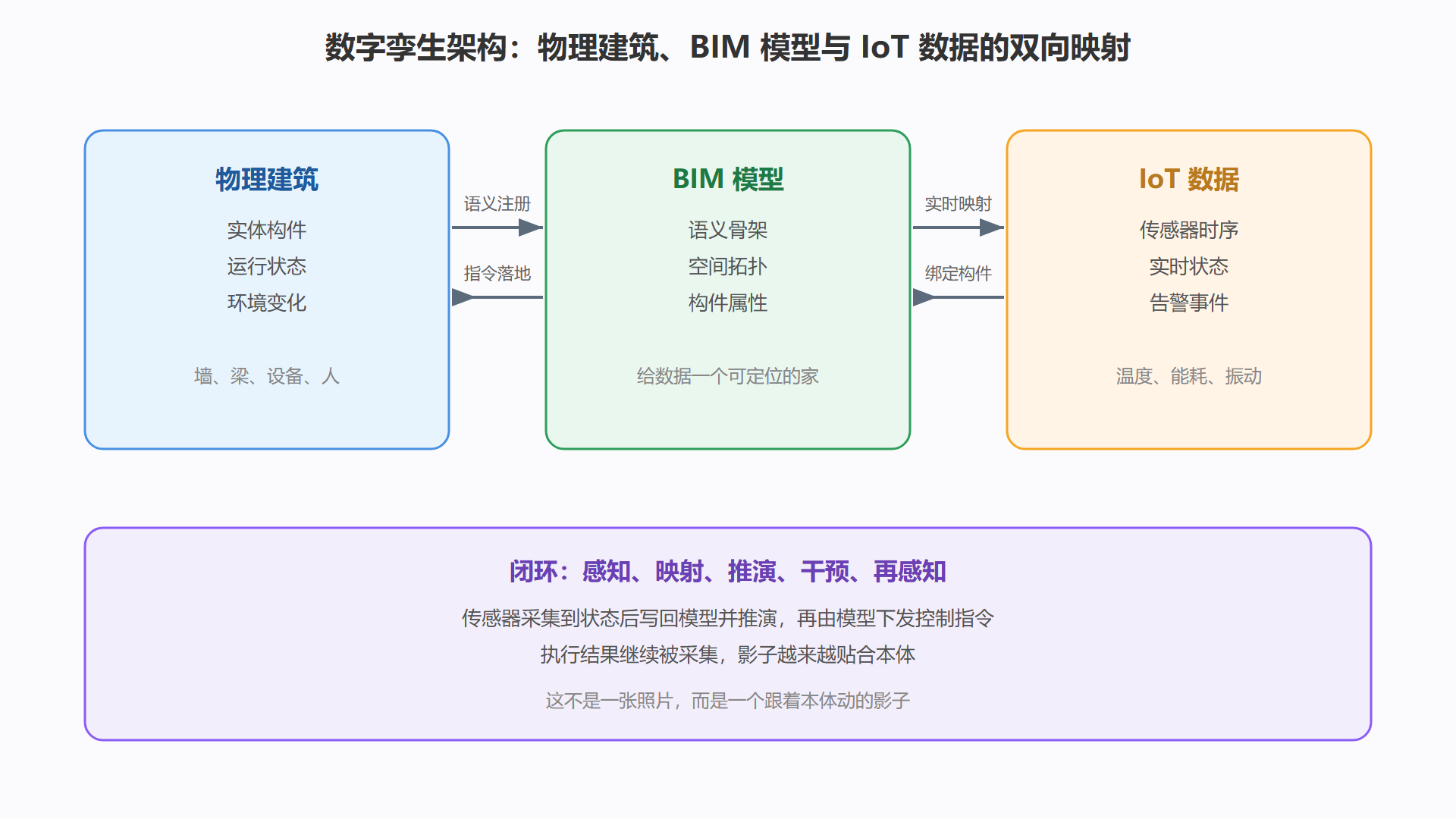

把前面说的双向映射和闭环画在一起，就是数字孪生的骨架。左边是物理建筑，中间是 BIM 模型，右边是 IoT 数据。物理建筑和 BIM 模型之间，一条通道做语义注册、把几何属性送进模型，另一条通道把设计和施工指令落地到现场；BIM 模型和 IoT 数据之间，一条通道把实时状态写回构件，另一条通道把传感器数据绑定到构件。底下那条闭环，说的是整个过程要转起来，而不是停在某一步。

图：数字孪生架构——物理建筑、BIM 模型与 IoT 数据的双向映射

这张图值得在立项会上摆出来。它提醒所有参与方一件事：数字孪生不是一个"买来就有的产品"，而是一条需要长期维护的双向通道。通道断在哪一头，孪生就死在那一头。

一节小结

• 数字孪生不是镜子：只反射、不理解的数据看板不算孪生，真正的孪生要能推演、能干预。
• BIM 管空间，IoT 管时间：数字孪生是两者的乘积，少一头映射就立不住。
• 语义注册是地基：传感器编号和构件编号的绑定要进模型，不能靠手工对照表，否则项目一复杂就崩。
• 双向比单向难：状态回传之外，还必须有指令下发通道，且要按紧急程度做快慢分离。
• 决策先行，传感器后行：先想清楚"替谁做哪个决策"，再反推需要哪些数据，成本才不会失控。
• 长期成本在养数据：装传感器便宜，持续清洗、校准、防漂移才贵，没有预算和人手，孪生迟早退回旧大屏。

下一节我们把视角从"实时映射"转向"智能增强"：数字孪生让模型有了脉搏，但光有脉搏还不够，还得有会算的大脑、能看的眼镜。第 5.2 节就来讲 AI 生成式设计、AR 与 VR、点云这三样技术怎么把 BIM 的能力撑开。
