1.1 从 DirectDraw 到 Direct3D——驱动混沌如何终结

本节摘要：DirectX 的诞生不是一次技术升级，而是一次秩序重建。本节拆解 HAL 与 HEL 这对行话，复盘九十年代驱动混沌如何逼出统一抽象层，并讲清 DirectDraw 与 Direct3D 早期版本各自的分工与局限。

先拆两个行话

图形行业的老兵聊天时，常冒出两个缩写：HAL 和 HEL。HAL，Hardware Abstraction Layer，硬件抽象层——把显卡的真实能力直接暴露给程序的那层薄壳；HEL，Hardware Emulation Layer，硬件模拟层——硬件做不了或没接上的功能，由 CPU 用软件兜底。这对词是理解 DirectX 设计哲学的钥匙：契约优先在硬件上兑现，兑现不了的由软件补齐，开发者代码不用改。听起来很美？它的代价与兴衰，正是本节的主线。

驱动混沌：DirectX 之前的世界

时间拨回九十年代中期。Windows 95 刚把图形界面推给大众，游戏开发者却在经历一段噩梦：想在这个系统上做出高速动画，得绕开 GDI——它为办公软件设计，慢得让游戏没法活。绕开的办法是直接怼硬件：S3 的显卡有一套寄存器，Trident 是另一套，ATI 又是一套。每支持一款芯片，就要重写一段底层代码；发行商说"这个月装机的机器用的是新芯片"，你的移植排期就全乱。

彼时的游戏主机却是另一番景象：主机硬件固定，开发者贴着金属写代码，性能榨到极致。PC 阵营的问题不是硬件不行，而是没有契约——程序与硬件之间缺少一份双方都认的协议。微软看到了这个空档，1995 年推出 Windows Game SDK， shortly 后更名 DirectX。名字起得直白：Direct，绕过中间层直接够到硬件；X，从 DirectDraw、DirectSound 到 DirectInput，多媒体的一切都装进来。

契约怎么立：HAL 与 HEL 的分工

DirectX 初代的架构答案就是那对行话。运行时在程序与驱动之间立了一份能力清单：程序问"能不能做这个效果"，运行时查硬件支持情况——支持，走 HAL，直通驱动，性能拉满；不支持，走 HEL，CPU 软件模拟，画面对但速度打折。开发者写一份代码，高级显卡上飞驰，入门显卡上缓行，至少都能跑。

这套设计的聪明与妥协都值得细看。聪明在于它把"硬件碎片化"这个市场问题转译成了"性能分层"这个工程问题——碎片还在，但程序不用感知。妥协在于 HEL 的模拟成本极高：用 CPU 软画一帧复杂场景，帧率会难看到没法交付，所以实际上开发者很快就把"软模拟"当成"功能缺失"处理，能力检测成了每份 DirectX 代码的必修课。

能力检测长什么样

早期 DirectX 的能力查询是一个巨大的标志位集合。下面的伪代码展示了那个年代的典型写法（接口名以 Direct3D 6 时代为参照）：

// 上古风格的能力检测：查表决定走哪条代码路径
D3DDEVICEDESC7 desc;
device->GetCaps(&desc);
if (desc.dpcTriCaps.dwTextureCaps & D3DPTEXTURECAPS_POW2) {
    // 只支持2的幂尺寸纹理：贴图一律按 128、256 对齐
    usePow2Textures = true;
}
if (desc.dwMaxVertexBlendMatrices >= 4) {
    // 硬件支持四矩阵骨骼混合：走硬件路径
    useHardwareSkinning = true;
} else {
    // 兜底：CPU 算完再提交
    useCpuSkinning = true;
}
​

这段代码的气味你会在后面章节反复闻到：能力决定路径，路径分裂成多份。DirectX 后来每一代演化，都在想办法让开发者少写这种分叉——直到 D3D 12 用功能级别（第二章 2.3 节）给出一份更优雅的答卷。

DirectDraw 与 Direct3D 的分家

初代 DirectX 里，2D 与 3D 是两个平行世界。DirectDraw 管 2D：表面（Surface）概念、翻页（Flip）、位块传输（Blt），目标是让动画上屏够快。Direct3D 管 3D：早期分成立即模式（Immediate Mode）与保留模式（Retained Mode）两条线——前者给你顶点和矩阵自己拼，后者打包一个场景图替你管。保留模式想降低门槛，结果抽象漏风、性能不济，几年后悄无声息地死了；立即模式反而活成了后来 Direct3D 的正身。

这个分家留下了两个影响深远的遗产。其一，表面与翻页模型：DirectDraw 的 Flip 机制是今天交换链（Swap Chain）概念的直系祖先，第二章 2.2 节会沿着它讲帧的闭环。其二，2D 与 3D 的API割裂：DirectDraw 管不了 3D 场景里的 2D 元素，Direct3D 画个 UI 文本又费劲，这处裂缝直到 Direct2D/DirectWrite 时代（第四章 4.2 节）才真正弥合。

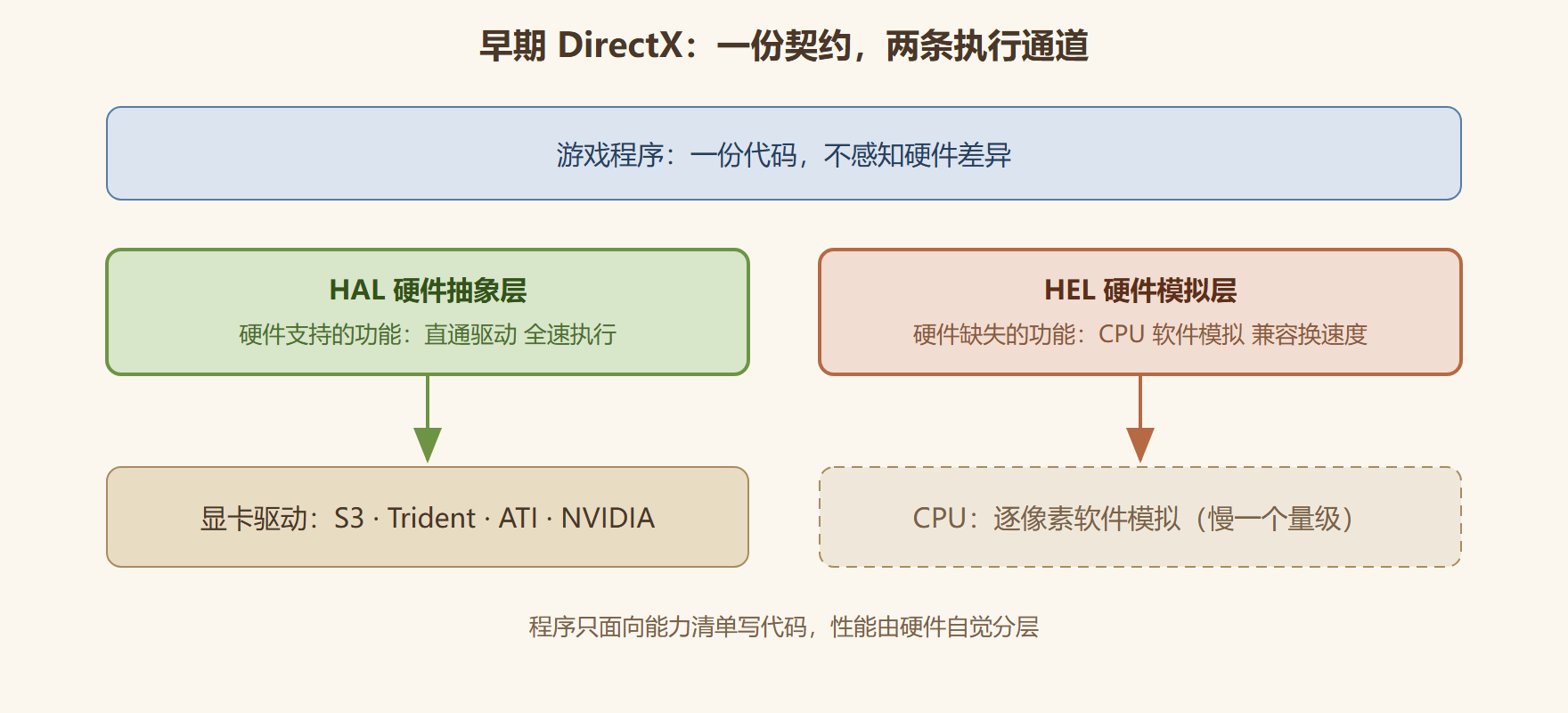

图1 HAL 与 HEL 分层示意

一个真实场景：移植游戏的抉择

把镜头放到一家九十年代末的中小工作室：团队在主机上做完一款赛车游戏，要移植到 Windows。发行商要求覆盖当时主流的三款显卡。没有 DirectX 的年代，团队要写三套贴着寄存器的渲染后端，工期按月算；有了 Direct3D 6，他们写一套代码，启动时查能力表：三款卡都支持硬件纹理映射，主路径一致；其中一款不支持硬件雾化，程序走 HEL 软雾化——菜单界面没问题，比赛画面帧率掉到没法看。最后团队的选择是：把雾化设为可开关的画质选项，检测到不支持就默认关掉。

这个案例里藏着那个年代的全部要素：一份代码、能力检测、性能降级、以及最终依然要人工分叉的现实。DirectX 把"三套驱动接口"压成了"一份能力清单"，这是质的飞跃；但清单之内的差异处理，仍是开发者的活。这场人与契约的持续博弈，正是后续每一代 DirectX 演化的推动力——1.2 节我们就沿着版本阶梯，把这场博弈的每一回合看清楚。

常见疑问：DirectX 版本号为什么总是对不上

聊到这儿，值得把一个纠缠了几代人的困惑摊开：为什么有人说我装的是 DirectX 9，有人说我装的是 DirectX 12，可游戏盒子上又印着"需要 Direct3D 9 兼容显卡"——这三句话说的是一回事吗？不是。DirectX 是整个多媒体运行时的版本号，Direct3D 只是其中负责 3D 渲染的那个子集，两者的版本步调并不一致。DirectX 7 时代的 Direct3D 7、DirectX 9.0c 里的 Direct3D 9，是一一对应；但 DirectX 9.0c 这个版本号在 Windows XP 时代服役了近十年，靠不断追加的小版本号（9.0a、9.0b、9.0c）区分能力增量，"9.0c"于是成了那个年代游戏配置门槛的代名词。

还有一层历史遗留：早期 Direct3D 配套的辅助函数库（D3DX 系列）不随 Windows 发放，只随 SDK 安装或随游戏打包。于是出现了"系统 DirectX 版本够、游戏还是起不来"的经典工单——缺的不是运行时，是那颗没打包进去的辅助库。微软后来干脆把这类工具从系统契约里剥离，到 D3D 12 时代更是把辅助代码开源化、头文件化，让"契约"回归纯粹：系统只承诺核心运行时，工具链归工具链。理解了这个分野，你就能读懂为什么第 2.3 节要单独讲功能级别——那才是 Direct3D 自己的能力标尺。

本节要点回顾

• HAL 与 HEL：硬件抽象层直通驱动拿性能，硬件模拟层用 CPU 兜底保兼容，两者合起来构成早期 DirectX 的契约兑现机制。
• DirectX 的原初使命是终结 Windows 上的驱动碎片化，把市场问题转译为性能分层问题。
• DirectDraw 与 Direct3D 分家：2D 表面翻页模型成为交换链的祖先，2D/3D 割裂的裂缝则留待 Direct2D 时代弥合。
• 能力检测文化由此确立：查标志位、走不同代码路径，这份遗产在每代 API 里都能看到影子。
