2.2 设备、上下文与交换链——运行时组件全景

2.2 设备、上下文与交换链——运行时组件全景

本节摘要：把 DirectX 运行时的核心组件摆上工作台：设备是资源出生地，上下文（11）或命令列表（12）是指令的发生方式，交换链是帧的闭环出口，DXGI 是它们与系统之间的中间层。本节逐一讲清职责边界与协作关系。

从一个画面停滞的现场说起

调试会话里画面不动了：交换链里明明有画好的帧，屏幕却纹丝不动。排查半天才定位到——Present 调用挂在了垂直同步上，而交换链建成了翻转模型却配错了缓冲计数。这个现场说明运行时组件间职责边界的价值：谁管资源、谁管提交、谁管上屏，边界清楚，故障才可能被隔离定位。本节就沿这条边界线，把核心组件一个个交代清楚。

设备：一切资源的出生地

设备对象（ID3D11Device / ID3D12Device）是 GPU 的程序化身：所有后续资源——缓冲、纹理、管线状态、描述符堆——都由它创建，可以把它理解为"资源工厂 + 能力档案"的合体。它在初始化时与具体适配器绑定，此后你创建的每一份资源都归属这个设备，也只在设备兼容的硬件上有效。

设备还有个容易被忽略的职责：错误的历史记录。D3D 11 的设备提供 GetDeviceRemovedReason，D3D 12 同样可以在设备被移除后查询原因码——第五章排错实录里，它是定位设备丢失的第一现场证人。记住：设备不只是创建器，还是状态机与故障日志的持有者。

指令的发生方式：11 的上下文与 12 的命令列表

两代 API 最大的分野在"指令如何发生"。

D3D 11 用上下文（Context）：立即模式下，每次 Draw、每次状态设置都直接记录进驱动管理的命令流，驱动作弊般地替你调度——简单，但提交开销藏在黑箱里。延迟上下文提供多线程录制的口子，但录制结果仍交回立即上下文执行，自由有限。

D3D 12 把上下文拆开：命令列表（Command List/Allocator）负责录制——分配器管理底层内存，列表负责收集指令；命令队列（上节已创建）负责提交——把录制好的列表排进硬件管线。这个拆分就是第一章说的"松手"：录制与执行解耦后，多个线程可以各自持有分配器并行录制，最后一次性提交，CPU 开销大幅摊薄。两代对照：

D3D 11   立即上下文 ──────────→ 驱动内部队列（黑箱）
         延迟上下文（可多线程录制）─┘ 收回后由立即上下文执行
D3D 12   命令分配器 + 命令列表（自由并行录制）→ 命令队列（显式提交）→ GPU
​

初学者常问：那 D3D 11 的上下文在 12 里去哪了？答案：被拆成了列表与队列两半，一半管"说"，一半管"送"。理解这个拆分，第六章的多线程优化才谈得上入门。

交换链：帧的闭环出口

GPU 画完的帧去哪？答案是交换链（Swap Chain）：一块由若干后备缓冲组成的环形队列，程序画帧写后备，显示器刷新读前台，角色轮换靠Present 翻转。为什么需要至少两块缓冲？因为显示与绘制必须并行——只有一块的话，显示器读到一半你把它改了，画面上下两半错位（撕裂）。

交换链的翻转模型值得单独强调。老式位块传输（Blt）模型会把后备缓冲拷贝到前台，多一次搬运、可能触发额外的合成步骤；现代翻转模型（Flip Presentation）让"前台/后备"只是指针角色的互换，零拷贝。新项目一律应使用翻转模型—— DXGI_SWAP_EFFECT_FLIP_DISCARD 或 FLIP_SEQUENTIAL，这是第一章提到的"DirectDraw 翻页"在当代的直系继承。

交换链的常用参数浓缩在创建描述里：

DXGI_SWAP_CHAIN_DESC1 scdesc{};
scdesc.Width = 0;  scdesc.Height = 0;          // 0 表示跟随窗口客户区
scdesc.Format = DXGI_FORMAT_B8G8R8A8_UNORM;    // 与屏幕兼容的常用格式
scdesc.BufferCount = 2;                        // 双缓冲；高帧率项目常配 3
scdesc.SwapEffect = DXGI_SWAP_EFFECT_FLIP_DISCARD; // 翻转模型，新项目标配
scdesc.BufferUsage = DXGI_USAGE_RENDER_TARGET_OUTPUT;
scdesc.SampleDesc.Count = 1;                   // 翻转模型下多重采样须走后处理
factory->CreateSwapChainForHwnd(queue.Get(), hwnd, &scdesc, nullptr, nullptr, &swapchain);
​

注意最后一行：交换链由 DXGI 工厂创建而不是设备——它把命令队列与窗口绑在一起，这正是 DXGI 中间层身份的体现。

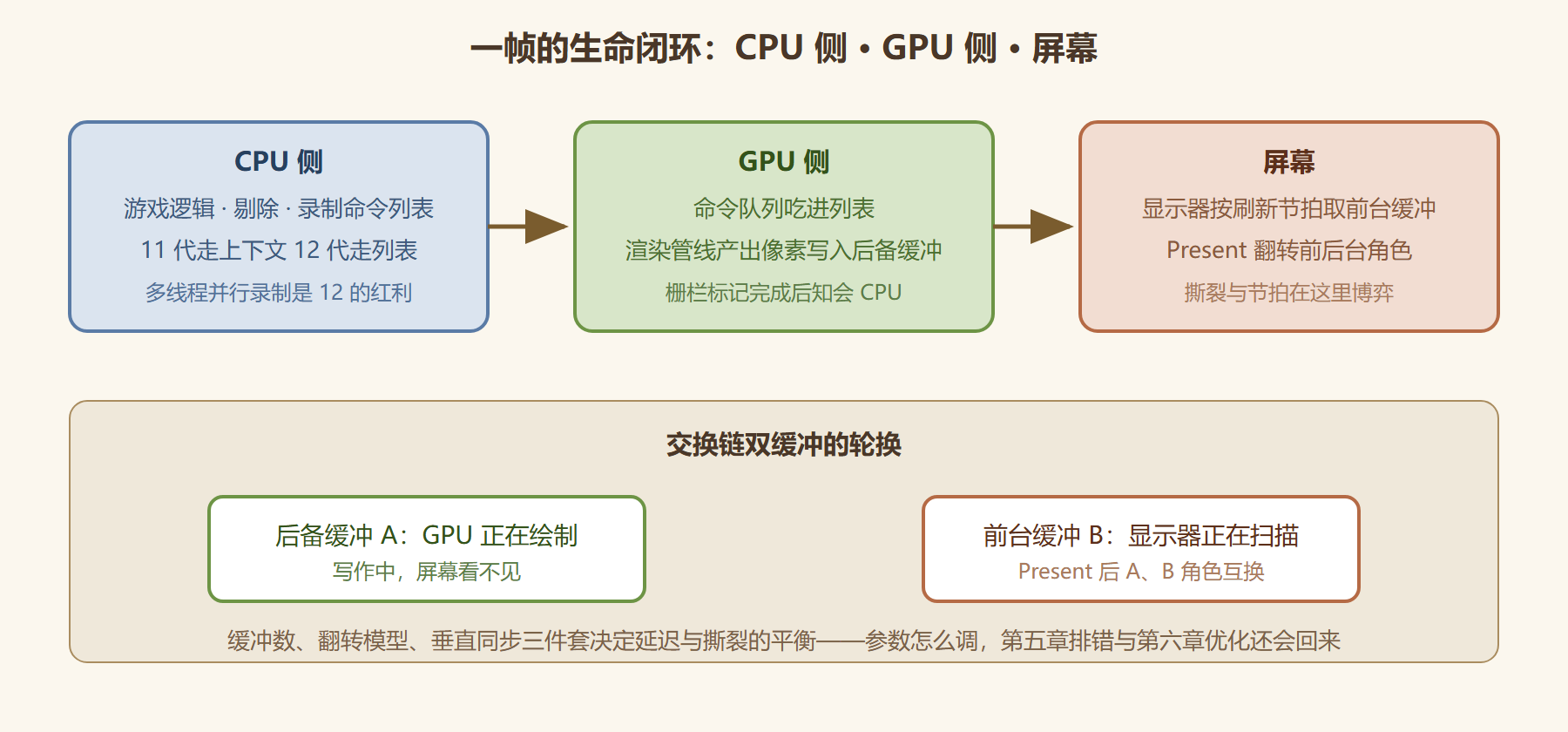

图1 帧的闭环：从命令到屏幕

DXGI：被名字耽误的中间层

DXGI（DirectX Graphics Infrastructure）常被新手当成杂项，实则是图形与操作系统的边界层：适配器枚举、显示模式、全屏切换、交换链、 Gamma 校正，全归它管。它存在的理由是把"与显示硬件、窗口系统打交道的杂务"从渲染 API 里剥离——Direct3D 专注画图，DXGI 专注搬运与呈现。实际开发里你会频繁在两个命名空间之间跳：创建资源找 D3D，管窗口呈现找 DXGI。第三章画第一个三角形时，交换链的后备缓冲会被包装成渲染目标——那次"跨界联姻"正是 DXGI 与 D3D 协作的缩影。另有一条一线经验：DXGI 对象的创建常带工厂标志（是否允许遥测回调、是否限制到单线程使用等），排查呈现类悬案时先核对工厂的创建参数——"交换链行为诡异"的案例里，有一类根源正是工厂标志与后续用法的前后矛盾。

常见疑问：为什么开了垂直同步，帧率恰好锁在 60

把交换链的节拍问题讲透。显示器按固定刷新率扫描（常见 60Hz），Present 在垂直同步开启时会等扫描间隙才交换前后台，于是一帧的呈现节奏被显示器带跑：60Hz 的屏最多每秒呈现 60 帧。更微妙的是节拍不匹配的惩罚是跳跃式的——渲染一帧要 18 毫秒（不到一帧的预算），开启同步后实际帧率不是 55，而是直接掉到 30：因为错过了本次扫描间隙，就得再等整个一帧的周期。这就是"丢一档就腰斩"的经典现象，也是为什么性能优化讲究把帧时间压进预算线的"下一档"（60 帧档、120 帧档），而不是差一点也无所谓。

三重缓冲是对这道台阶的修补：前台、后台再加一块在途缓冲，GPU 错过一次间隙不用干等整帧，可以继续画下一块。代价是多一块缓冲的显存与约一帧的输入延迟。理解了这层博弈，你就明白交换链参数（缓冲数、同步间隔、翻转模型）为什么值得在第五章花整节排错篇幅——它们直接写在玩家体验上。

本节要点回顾

• 设备是资源出生地与故障档案库：所有资源由它创建，设备移除原因也在它身上查。
• 指令发生方式的两代分野：11 的上下文（立即/延迟）在 12 被拆为命令列表（说）与命令队列（送），录制与执行解耦是手动挡化的核心。
• 交换链是帧的闭环：双缓冲轮换避免撕裂，翻转模型是当代标配，Present 是每帧的终点发令枪。
• DXGI 是边界层：适配器、显示模式、交换链归它，渲染 API 与窗口系统靠它握手。

组件全景已铺开，但机器上的显卡千差万别——功能级别这层"能力契约的版本号"如何让一份代码跑遍高中低端？下一节揭晓。
