3.1 管线逐站讲解——顶点如何变成像素

3.1 管线逐站讲解——顶点如何变成像素

本节摘要：渲染管线是一组以数据驱动的阶段串联：顶点进来时只是坐标，光栅化后变成带插值的片元，输出合并后成为后备缓冲里的像素。本节逐站讲解每阶段的输入输出与存在理由，为全章的动手旅程铺路。

想象一份没有管线的工作

假设没有管线，让你用 CPU 画一个旋转的三维模型：遍历每个顶点做矩阵乘法，判断每个三角形朝向屏幕还是背面，把三角形投影到平面，再逐像素判断"这个点在三角形内吗"，算了颜色还要跟背景混合——每个模型、每帧重复。CPU 写这种代码不是不能活，而是吞吐量撑不起实时：它的循环是串行的。GPU 管线的答案是把每一步做成硬件化的并行车间，数据像流水一样穿过车间群。理解管线的正确姿势不是背阶段名，而是盯住一个问题：数据在每站被加工成了什么形态？

全景图与七站巡礼

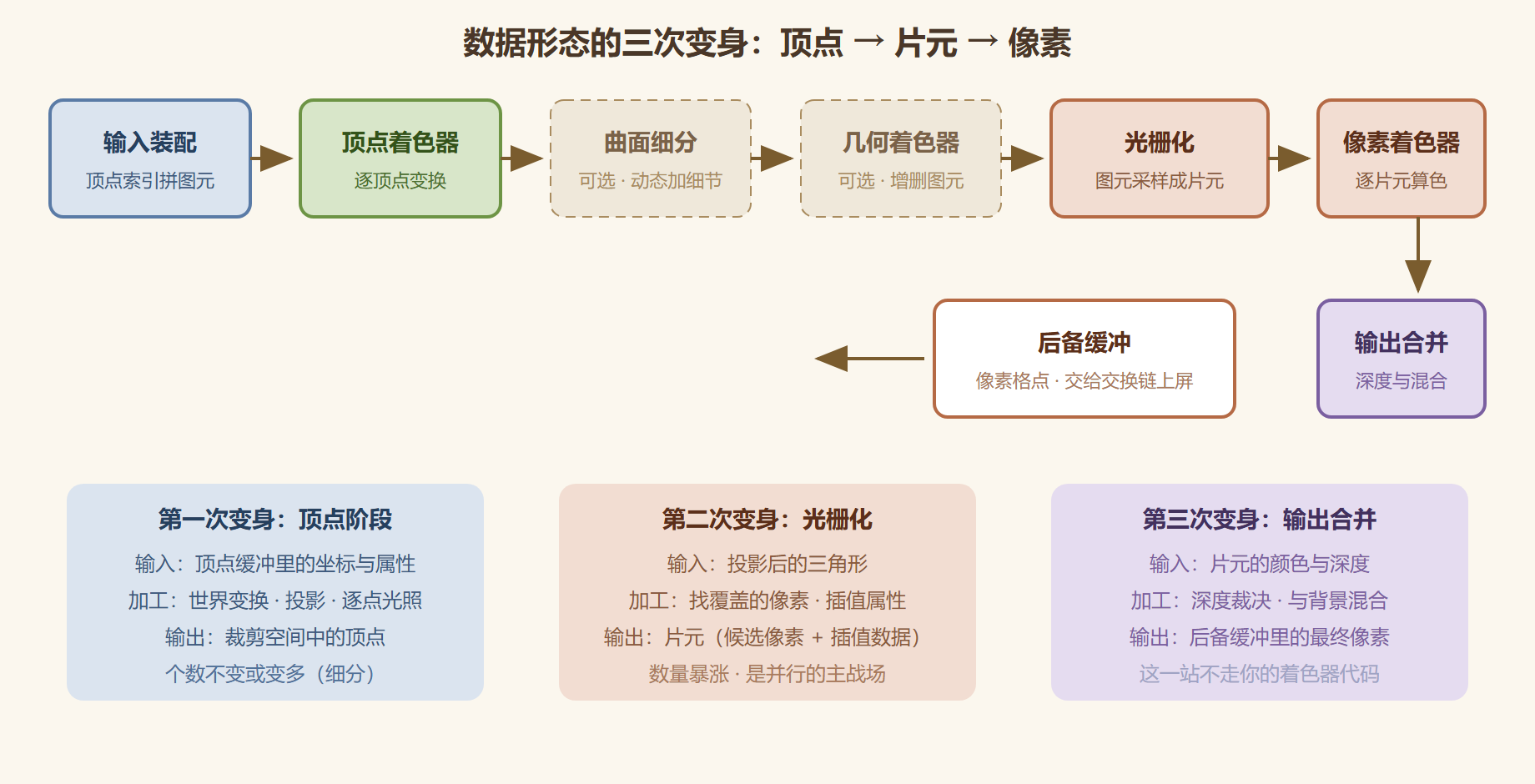

图1 渲染管线全景与数据形态变迁

**输入装配（IA）**是质检入库：顶点缓冲与索引缓冲在此被解读成图元（三角形列表、条带等拓扑）。这站不碰数据内容，只管"按什么规则分组"。用索引缓冲可以让多个三角形共享顶点——一个立方体八个顶点就能描述，而不是逐三角形重复十二次。索引还能改善顶点缓存命中：按优化后的顺序排列索引，让刚用过的顶点尽量被复用，这是离线网格处理的标准步骤之一。

**顶点着色器（VS）**是第一次变身，可编程。每个顶点独立进入，矩阵乘法把它从模型空间搬到裁剪空间——这一步的数学在 3.2 节复盘三角形时展开。它也是逐顶点属性计算（法线变换、传给像素阶段的插值参数）的场所。

**曲面细分（HS/Tessellator/DS）与几何着色器（GS）**是两站可编程的"增料车间"，虚线画出以示可选：前者按需把低模拆细（LOD 的硬件化方案），后者能以图元为单位生成或丢弃数据。实战里这两站是性能敏感区，先知道存在，用到再深究。

光栅化（RS）是第二次变身，固定功能。它把裁剪空间投影后的三角形落到像素网格上：找出被覆盖的像素，按重心坐标插值顶点属性，产出片元（fragment，候选像素 + 插值后的数据）。注意术语的分界：光栅化之前谈顶点，之后谈片元。透视正确的纹理映射、屏幕空间导数这些硬件魔法也在此发生。

**像素着色器（PS）**是第二次可编程变身：每个片元独立进入，读纹理、算光照，输出颜色。它运行次数与屏幕覆盖率成正比，常是全管线的性能大头——第六章的优化从"少跑像素着色器"与"让它跑得简单"两端下手。

**输出合并（OM）**是固定功能的终审法庭：片元的深度与深度缓冲比对，被遮挡者出局；幸存者按混合状态与已有像素合成。透明物体的次序问题、Z-fighting 闪烁，病根都在这一站，3.5 节的状态对象会给出对应的旋钮。

固定功能的旋钮：别把"不可编程"听成"不可配置"

七站里有四站不跑你的代码，但它们绝非铁板一块——每一站都留着一排配置旋钮，渲染状态的大学问就藏在这里。光栅化站可配：填充模式（实心、线框——调试线框图就是它）、面剔除方向（背面剔除省一半片元）、多重采样抗锯齿的倍率；输出合并站可配：深度测试的比较规则、是否写入深度、混合的算式（透明渲染的半成品公式全在这站）；输入装配站可配：图元拓扑（三角形列表还是条带）；光栅化前还有视口与裁剪矩形两把剪刀决定画到屏幕哪一块。这些旋钮在 D3D 12 里被打包进管线状态对象（PSO），3.5 节会专门讲它——此处先校准一个观念："固定功能"固定的只是算法本身，参数仍归你定，渲染效果的一半控制力其实握在这些不可编程站的旋钮上。

深入一站：光栅化车间内部

七站巡礼里光栅化被一句话带过，但它内部值得多站一会儿，因为太多渲染现象的病根在这里。它的工作分四步：第一步视口变换，把裁剪空间的标准化坐标映射到实际像素网格；第二步三角形设置，根据三个顶点的屏幕位置算出边的方程，确定覆盖了哪些像素中心；第三步插值，按重心坐标把顶点属性（颜色、法线、纹理坐标）分摊到每个覆盖点，且做透视校正——屏幕上的线性插值不等于三维空间的线性插值，不校正的话纹理在斜面上会扭；第四步逐像素唤起像素着色器，再把结果连同深度送进输出合并。

另一个藏在光栅化阶段的机制是提前深度测试（early-Z）：像素着色器跑之前，硬件可以先拿片元深度跟深度缓冲比一遍，注定被遮挡的片元直接出局，省下整套着色计算。这是"先画近、后画远"比"先画远、后画近"更快的原因——前者靠 early-Z 淘汰了大量被遮挡的片元，后者要等输出合并才发现白算了。 第六章优化策略里的"由近到远排序不透明物体"，依据全在这。反过来说，画家算法时代"先画远、后画近"的次序习惯，在硬件管线里恰恰是反面模式。

跟一帧数据走完全程

用具体数字把七站串一遍。场景里一个三角形，顶点缓冲里躺着三个顶点，各带位置与纹理坐标：

输入装配  : 读 3 个顶点 + 0 个索引 → 组出 1 个三角形（拓扑：三角形列表）
顶点着色器 : 跑 3 次，每次吃 1 个顶点 → 输出裁剪空间坐标（GPU 上 3 个线程并行）
光栅化     : 1 个三角形覆盖屏幕上约 8000 个像素 → 产出约 8000 个片元（数量放大逾千倍）
像素着色器 : 跑约 8000 次，每次读纹理、算光照 → 输出 1 个颜色（GPU 数千线程并行）
输出合并   : 每个片元的深度对深度缓冲裁决 → 幸存者混入后备缓冲
交换链     : Present 把后备缓冲翻转给显示器 → 你看见这个三角形
​

这张流水账解释了图形优化的第一直觉从哪来：顶点阶段的开销与几何量成正比，片元阶段的开销与屏幕覆盖率成正比。同样的场景，拉远相机缩小物体，顶点数没变，片元数锐减；把低模推远再高模拉近（LOD），则是反过来在顶点侧省账。第六章的每一个优化招式，都能在这条流水账里找到它的记账位置。

并发视角：流水线不是接力赛

初学者最容易缺失的视角是并发。管线的"流水"二字是工业流水线意义上的：顶点着色器车间在处理这一帧的模型时，像素着色器车间还在消化上一批图元。GPU 的上千执行单元被按阶段切分复用，哪个阶段积压就把资源调给哪个阶段——硬件调度器在管线下方做实时平衡。这个视角解释了三个日常现象：为什么 GPU 利用率高不代表每阶段都忙；为什么管线里"倒流"的数据访问（像素着色器读回顶点阶段的结果）会造成等待；为什么第六章讲帧率稳定时强调"喂饱流水线而不是某一站"。还有一个常见误判同样源于并发视角的缺失：CPU 直觉里"这段着色器代码很贵"的推断，在 GPU 上未必成立——一段着色器的实际成本取决于数据依赖与占用率，而非指令本身的算术复杂度；判断贵不贵，终究要靠第五章的时序工具实测，纸面推算只是起点。

本节要点回顾

• 盯数据形态：顶点（裁剪空间坐标）→ 片元（候选像素 + 插值属性）→ 像素（后备缓冲格点），三次变身串起全管线。
• 可编程与固定功能的分界：VS/PS（及可选的细分、GS）归你写，光栅化与输出合并是硬件固化行为。
• 光栅化是数量爆炸点：三角形数与像素数之间隔着覆盖率与插值，像素着色器因此常是性能大头。
• 管线是并发流水线：阶段间并行、批次重叠，这是吞吐的来源，也是同步话题的伏笔。

站点认识完了，下一节发车：亲手把一个三角形从代码送进这条流水线，看它第一次出现在屏幕上。
