本节摘要：HLSL 是写给 GPU 的类 C 语言：向量矩阵是一等公民，语义（Semantics）负责与管线的接口约定，编译产物是可校验的 DXIL 字节码。本节沿"语法 → 绑定 → 编译"三层拆解，读完能读懂并调试一段基础着色器。

从一段最简着色器读起

上一节我们直接使用了一对最简着色器，现在把它的代码完整摊开，作为本节的解剖标本：

// 顶点着色器：把模型坐标变成裁剪坐标，把颜色透传给像素阶段
struct VSInput {
    float3 pos : POSITION;   // 语义 POSITION：对应输入布局里的位置元素
    float3 col : COLOR;      // 语义 COLOR：颜色属性
};
struct PSInput {
    float4 pos : SV_POSITION; // 系统值语义：光栅化需要它定位片元
    float4 col : COLOR;
};

PSInput VSMain(VSInput input) {
    PSInput o;
    o.pos = float4(input.pos, 1.0f);  // 3 维补齐齐次分量
    o.col = float4(input.col, 1.0f);
    return o;
}

float4 PSMain(PSInput input) : SV_TARGET {
    return input.col;                 // 直接返回插值后的颜色
}
​

四个语言特征都在这段里露面：结构体 + 语义的接口声明风格、float4 这类向量类型的天然地位、SV_ 前缀的系统值语义、以及"函数即入口"的组织方式。逐层细看。

语法层：为并行而生的类型系统

HLSL 的类型系统围绕一个核心事实设计：着色器函数会被成千上万个数据元素同时执行。因此它把向量与矩阵做成原生类型——float2 到 float4、float4x4——分量能用 xyzw 或 rgba 混排访问（swizzle），一行 v.xyz = v.zyx; 完成反转。这种设计让坐标变换代码几乎就是数学公式的直译。

标量类型上有一条容易忽视的纪律：着色器里的 float4 常量缓冲元素按 16 字节对齐打包。结构体成员布局若与 CPU 侧不一致，数据会被错位解读——"传过去的矩阵总是错的"多半是对齐问题。稳妥做法是显式对齐或用打包辅助结构，4.1 节的常量缓冲实验会现场演示一次这个坑。

修饰符也有讲究：register 绑定声明资源槽位（register(b0) 常量缓冲、register(t0) 纹理、register(u0) 可读写），这些槽位号要与 CPU 侧的根签名/描述符排布对齐——绑定一致性是 D3D 12 排错高频区。

语义与绑定：着色器与管线的接口契约

语义（Semantics）是 HLSL 最有辨识度的发明：它不参与计算，只负责对号入座。输入布局声明里叫 POSITION 的元素，会送进顶着色器里标 POSITION 的成员——名字即接头暗号。系统值语义（SV_ 开头）另有特权：SV_POSITION 是光栅化的定位依据，SV_TARGET 是像素着色器的输出口，SV_VertexID 能让着色器知道自己在处理第几个顶点。

绑定层面的代际差异值得一次说清。D3D 11 时代，register 槽位几乎就是绑定契约；D3D 12 引入根签名后，register 与根参数、描述符表的排布必须整体一致，3.2 节的根签名在着色器侧的投影就是这些 register 声明。根签名与着色器不匹配，是 D3D 12 开发前期的头号报错——调试层会用相当具体的措辞指出哪个槽位没对上，养成先看调试层输出的习惯（第五章工具节细讲）。

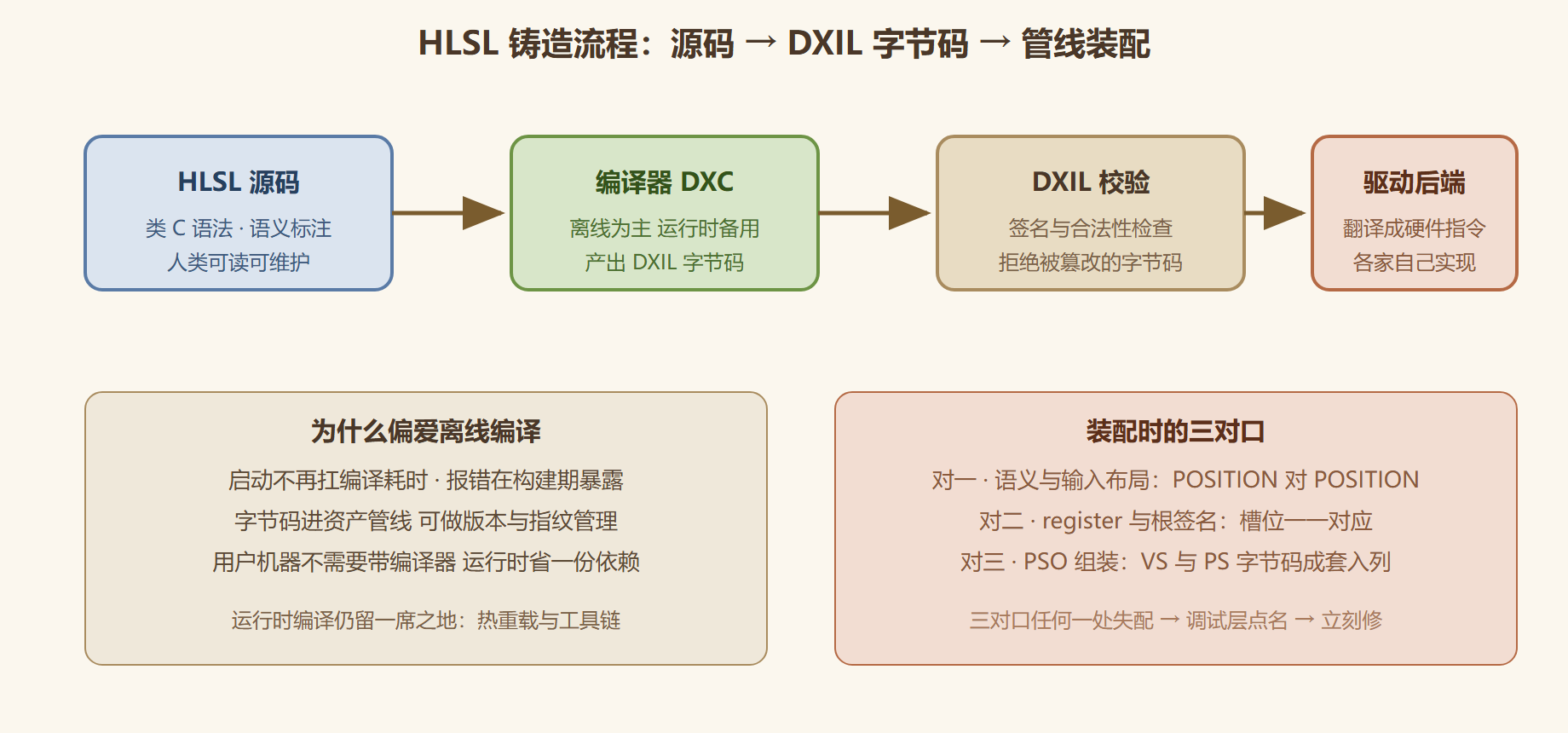

图1 HLSL 从源码到管线的铸造流程

编译层：DXC 与 DXIL 的可信铸造

着色器编译器的当代主角是 DXC：把 HLSL 编译为 DXIL（DirectX Intermediate Language）字节码。DXIL 是容器化的 LLVM 位码，携带签名与校验机制——驱动拿到的不是随意的中间码，而是经过合法性验证的产物。相比 D3D 9 时代"驱动各自汇编"的黑盒，DXIL 把"可校验、可工具化"带进了着色器管线：字节码能反汇编检查、能做离线优化、能在 PIX 里显示为熟悉的 HLSL 源码。

工程实践上，编译时机的选择是个决策点。离线编译（构建期产出字节码文件）是游戏项目主流：启动快、报错早、资产化管理方便。运行时编译保留两个场景：工具类软件的灵活加载，以及热重载——改着色器保存即看效果，调光照时这个手感省下的是分钟级的重启循环。两套机制底层共用同一编译器，切换成本不高。

内置函数：一行顶十行的并行原语

语法层还有一块没拆：HLSL 的内置函数库。这些函数都是按"会被海量数据元素同时执行"来设计的，一行调用就是一整段并行计算。渲染代码里最常打交道的几个：mul 做矩阵向量乘（坐标变换的主力）、dot 做点积（光照与夹角判断的核心）、normalize 归一化向量、saturate 把值夹进 0 到 1、lerp 线性插值、step 与 smoothstep 做阈值与平滑过渡。用它们写出的数学几乎不需要注释——公式长什么样，代码就长什么样：

// 逐片元的兰伯特光照：光的方向已知，法线从顶点阶段插值而来
float3 n = normalize(input.normal);
float3 l = normalize(-lightDir);
float  nd = saturate(dot(n, l));      // 表面朝向光的程度，夹进 0 到 1
float3 rgb = albedo * (ambient + nd * lightColor);
​

注意这段代码的执行方式：它在成千上万个片元上同时运行，每个片元各有一份 n、l、nd——没有循环、没有分支调度的心智负担，写法是单线程的，执行是大规模并行的。这就是着色器编程与 CPU 编程最大的手感差异：你描述"对一个元素做什么"，硬件负责"对一万个元素一起做"。掌握这层心智模型，再读任何着色器代码都不会迷路。顺带一句调试手感：HLSL 的报错风格与 C++ 相近但检查更严——类型宽化窄化都要显式写，抱着 C 的隐式转换习惯来写会处处碰壁；把它当"严格模式的类 C 语言"对待，碰壁率立刻减半。

一个排错案例：绑定失配的十分钟

背景：团队新人把顶点色 demo 的像素着色器加了纹理采样，运行后画面全黑，调试层报根签名不匹配。操作：先读报错——指出着色器需要纹理槽 t0 而根签名未声明；再核对根签名参数列表与着色器 register 声明，补上 SRV 描述符表；重新创建 PSO，画面恢复。解读：D3D 12 的绑定三对口（语义、槽位、PSO 组装）必须同时成立，任何一处失配的表象都可能是"全黑"而不是"报错崩溃"，养成先开调试层、再读报错、最后对照三处的排查顺序。变式：如果着色器数量多，可用反射 API 在加载期自动核对每个着色器的资源需求与根签名——把人工对照变成构建期断言，这类事故就从"十分钟"降为"零分钟"。

本节要点回顾

• 三层结构：语法层（向量矩阵与对齐）、绑定层（语义与 register 契约）、编译层（DXC 到 DXIL 的可信铸造）。
• 语义即暗号：名字对上才通，SV_ 系统值有特权地位。
• 16 字节对齐是常量缓冲的铁律，错位不报错只出错，4.1 节有现场。
• 离线编译为主、热重载为辅；绑定失配按"调试层 → 报错 → 三对口"的顺序排查。

语言课结束。下一节转入资源侧：缓冲、纹理、采样器这些管线吃进的数据，在显存里如何布局与行为。
