2.3 数据模型与寻址

2.3 数据模型与寻址

本节摘要：点表上的"40001"不是报文里的地址字节，四类寄存器各有编号惯例，五位数写法与零基偏移之间差一；本节把这套历史惯例彻底讲清，并处理 32 位量跨寄存器与字节序两个进阶问题。

拆一句行话："读一下 40001"

现场老工程师一句"帮我把 40001 加进轮询"，新人对着报文抓包半天对不上号——抓到的请求里根本没有 40001 这个数。这句行话里藏着三层信息：开头那个 4 说的是"保持寄存器区"；后四位 0001 说的是"该区的第 1 个"；而真正进报文的地址字节是 0x0000，因为报文地址从零起算，点表从 1 起算。**点表写法是给人看的"一基"编号，报文地址是给协议用的"零基"偏移，中间永远差一。**这一节就是把所有类似的历史包袱一次理清。

学习目标

阅读完本节，你应当能够：

1. 说出四类数据对象的编号区间、读写权限与典型用途；
2. 在"五位数点表地址"与"报文零基偏移"之间熟练换算；
3. 解释 32 位数据跨两个寄存器时的字序与字节序问题；
4. 拿到任意厂商的点表时，判断它的地址写法属于哪种惯例。

一、四类数据对象：协议的全部世界观

Modbus 的数据模型只有四张"表"：线圈（可读写位）、离散输入（只读位）、保持寄存器（可读写字）、输入寄存器（只读字）。位对应开关量，字对应数值量；"保持"与"输入"的分界是控制权——保持寄存器是主站可以下命令改变的区域（设定值、控制字），输入寄存器是设备自报家门的区域（测量值、状态字）。这个四分法简单到近乎简陋，但它撑起了四十年的设备生态。

惯例前缀就是 40001 这类五位数的来源：万位的 0、1、3、4 标出所属区域，剩下的四位是该区内的编号。个别厂商还有以 6 开头的扩展写法或六位数写法，遇到时先问一件事：**这个写法是"区前缀加区内一基编号"，还是"完整地址直接给出"？**两种理解的报文地址差 1，症状是"读得到但值看着像邻居的数据"。

二、换算规则与一张地址地图

把三个世界的换算钉死：点表地址（一基、带区前缀）→ 区内编号减一 → 报文偏移（零基）。举例：点表 40011 表示保持寄存器区第 11 个，报文偏移为 10，即 0x000A；点表 30118 表示输入寄存器区第 118 个，报文偏移 117，即 0x0075。换算错误是"读回来全是怪数"类故障的第二大来源（第一大是字节序，见后文），养成口算习惯很值。

三个世界的地址对照速查

点表写法        含义                     报文偏移（十六进制）
00001           线圈区第 1 个              0x0000
00157           线圈区第 157 个            0x009C
10033           离散输入区第 33 个         0x0020
30011           输入寄存器区第 11 个       0x000A
40001           保持寄存器区第 1 个        0x0000
40109           保持寄存器区第 109 个      0x006C

功能码与区域的搭配（常用组合）
01 读线圈            -> 点表 0xxxx
02 读离散输入        -> 点表 1xxxx
03 读保持寄存器      -> 点表 4xxxx
04 读输入寄存器      -> 点表 3xxxx
​

还有一个不能靠背的辨析点：**功能码决定区域，不决定写法。**有厂商点表把保持寄存器写成"HR1"，有厂商直接写"地址 0 通道 1"，也有厂商从 40001 起编但报文偏移不减一（这种属于非标实现，文档里一定注明）。拿到陌生设备，最可靠的校准办法是用 2.4 的抓包实验读一个已知值的寄存器——比如读到 2500 的那个——反推写法是否匹配。

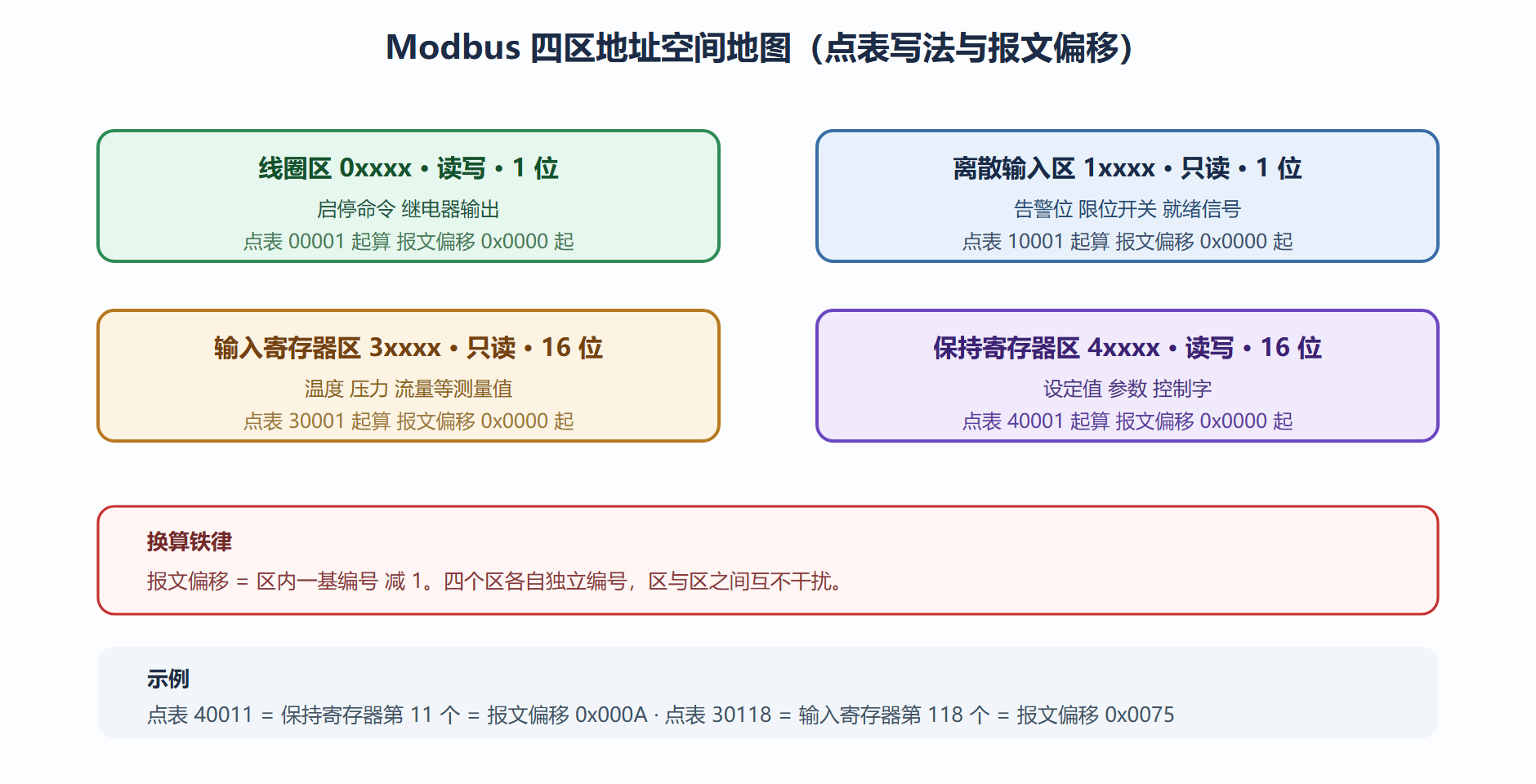

图7 寄存器地址空间地图

三、进阶：32 位量与字节序的坑

16 位寄存器装不下浮点数与 32 位整数，协议的约定朴素：**用相邻两个寄存器拼。**主站请求"从 40051 读 2 个寄存器"，拿到四字节原始数据，按设备声明的方式拼成 32 位量。问题来了——拼接方式没有统一标准，常见有四种：大端（高字在前、字内高位在前）、小端（低字在前、字内低位在前）、以及两种"字交换"变体（字序与字节序不一致地混排）。同一份数据按不同方式拼接，会得到完全不同的数值，比如真实温度 25.0 摄氏度可能被读成一千万开尔文量级的怪数。

处理原则有三条。第一，查设备手册的数据格式说明，厂商一般会写明"32 位浮点，高字在前"之类表述。第二，手册含糊时用已知值反推：让设备输出一个你已经知道的量（比如在输入端加个标准信号），抓包拿原始四字节，穷举四种拼接看哪个对得上。第三，把确认结果写进点表备注，格式问题的坑不该每个接手的人都重踩一遍。第 2.5 节有一个完整的字节序排错实录，那里会用实例走完这三步。

⚠️ 常见坑：把"读回来的值差一个数量级"当成传感器坏了。先查量程换算（有的设备传整数、需除以十），再查字节序，最后才怀疑硬件——软件原因的概率远大于硬件漂移。

四、点表工程：让地址不再靠口口相传

寻址知识的最终归宿是点表管理。点表是 Modbus 世界里事实上的"语义数据库"，它的管理成熟度直接决定项目后期的运维成本。三条实践标准值得固化进团队流程。

**其一，点表必须有版本与设备映射。**一张合格的点表头三行永远是：设备型号与固件版本、点表版本号与修订日期、依据手册的版本页码。没有这三行的点表，在设备固件升级那天起就自动变成"历史文献"——还能参考，不能全信。**其二，原始地址与换算地址并列。**每条点位同时记录设备手册地址、点表地址、报文偏移三个数字，录入时的换算当场留痕，后来的接手者不必再做差一推理。**其三，点表随点校验栏。**每个点位后面留一列"实测校验"：录入完成后用已知值对照（2.5 的方法）核过一次，就打上核对人与日期。这张表看起来繁琐，实际录入时每点只多花十几秒，却把"差一与字节序"两类最高频故障拦截在交付之前。

把点表当成工程资产来管理，还有一个进阶收益：它是第 4 章映射表的直接上游。点表越干净，语义注入越省力——好点表是集成项目的地基，坏点表是所有后续工序的债务。

五、一次跨品牌合并点表的教训

两个品牌的从站并进同一点表时，最容易踩的坑不是地址冲突，而是同址异义：两家设备的保持寄存器 100 号，一家放的是放大十倍的温度整数，另一家放的是百分比原值。合并后画面"看起来都对"，直到某个显示值在运行中突变才暴露。防这类错只需一条纪律：点表除地址外必须带物理含义、单位、换算三列，录入时逐行核对设备手册，缺任何一列的点位不许进组态——这与 4.2 的映射五要素是同一件事在单协议内的缩影。合并完成后做一遍全点表的已知值对照（2.5 的方法），一小时对表，省掉日后数周扯皮。

要点自查

• 四区模型：线圈与离散输入是位，保持与输入寄存器是字；"保持"可写、"输入"只读，控制权划界；
• 差一铁律：点表一基、报文零基，任何地址换算先做减一；
• 功能码定区域：01、02、03、04 分别对应四区，写命令时选错区域会被异常码 02 拒绝；
• 字节序四选一：32 位量的拼接方式无统一标准，手册加实测反推是唯一可靠路径。

下一节把前两节的规则放进实验：亲手抓一帧报文，逐字节验证你刚学的每个字段。
