5.1 Modbus 安全加固
5.1 Modbus 安全加固
本节摘要：Modbus 没有内建安全，加固的对象因此不是协议而是环境——用网络分区、访问白名单、写保护、行为监控、物理防护五层纵深，把裸协议的风险压到可接受水平。本节给出每层的具体做法与预算有限时的优先级。
先认清裸奔的程度
一个能收到总线帧的设备，可以伪装主站向变频器下发停机指令；一条接入办公网的 Modbus TCP 链路，任何能路由到它的主机都能读完全部寄存器；一次没有日志的写操作，事后无从追查是谁、何时、改了什么。这三句话描绘的就是未加固 Modbus 网络的日常。说这些不是为了贩卖焦虑——绝大多数此类风险从未被利用，因为工厂物理封闭——而是为了把加固方案的逻辑立起来：**协议不改，环境来防。**让攻击者根本够不到总线、够到了也发不出写指令、发出了也立刻被发现，三道环环相扣，裸协议也能稳住阵脚。
学习目标
阅读完本节，你应当能够：
- 按五层纵深结构为一条 Modbus 网络制定加固方案；
- 在预算受限时按优先级排序加固措施；
- 配置网关与防火墙实现最小访问面；
- 建立能发现异常主站与异常写操作的行为监控。
一、纵深防御的五层布置
第一层，网络分区——最重要的一层，做的是"够不到"。控制网络与办公网络之间必须有边界：物理隔离是上限（两者根本没有物理连接），逻辑隔离是常态（工业隔离网关或防火墙分隔，只放行明确需要的流量）。分区方案落成纸面规则："办公网到控制网，仅允许运维工作站访问历史网关的指定端口，方向单向，禁止控制网主动发起对外连接"。规则一旦成文，所有例外都要走变更评审——分区的溃败从来不是技术突破，而是一次次"临时接一下"的累积。
第二层，访问白名单——"够到了也进不来"。Modbus TCP 服务端可以配置允许的客户端地址列表；串行总线虽然天然没有 IP 概念，但网关可以按串行侧只允许指定主站 ID 发起事务。原则是最小访问面：能不开放的端口不开，能限地址的不放开，能只读的绝不给写。
第三层，写保护——"进来了也写不了"。在网关层面把点表分成读写区与只读区：工艺必须远程控制的点位进读写区，其余全部只读。许多网关支持"寄存器写过滤"，未列入白名单的写请求直接拒绝并记日志。这一层把 1.2 节谈到的"安全差距"用工程手段补掉一半——最危险的写操作被收敛到了明确的小清单里。
第四层，行为监控——"写了也会被发现"。正常流量有稳定的统计特征：主站 ID 固定、轮询周期规律、寄存器访问范围固定。监控引擎基线化这些特征后，异常立刻显形——出现第二个主站 ID、深夜突发大量写请求、访问了从未用过的寄存器区。这类 anomaly 检测不需要高深技术，网关日志加一条规则引擎就能起步，但它把"静默滥用"变成了"即时告警"，是纵深里性价比最高的一层。
第五层，物理与运维防护——最朴素也最容易被忽略：控制柜上锁、串口与网口贴封条、调试口默认关闭、人员离场收回调试账号。多数真实入侵的起点不是黑客，是"上次调试完没拔的笔记本电脑"。

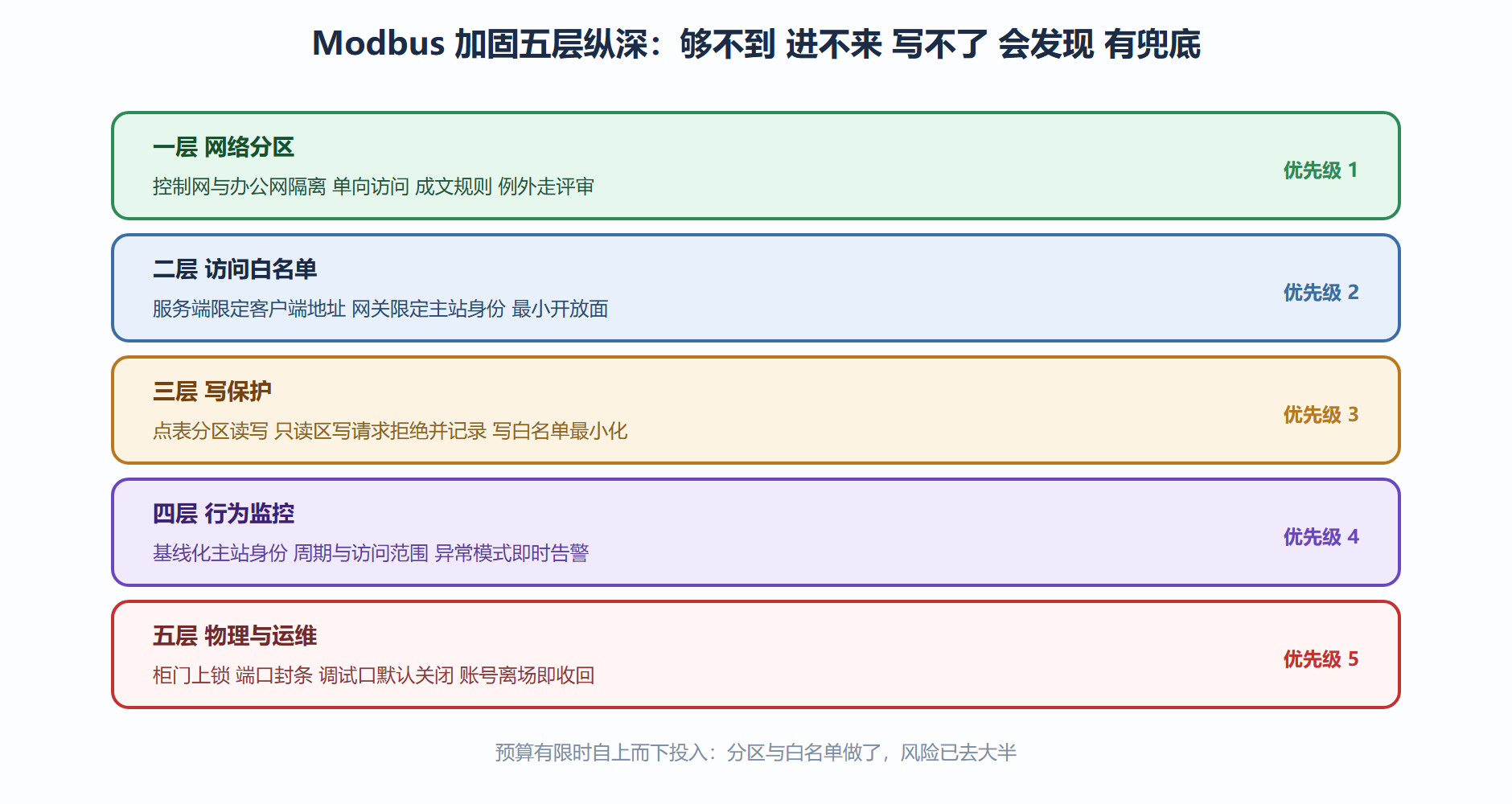

图17 裸协议的五层纵深防御
二、最小访问面的落地配置
把第二层与第三层落成配置，看一个网关侧与网络侧配合的实例。网关作为 Modbus TCP 服务端只对两个地址开放，且禁止写功能码直达串行侧的只读区；防火墙只放行运维段到该端口：
防火墙策略（文字版规则，实际设备按语法转换） 规则一 允许 源=运维工作站段 目的=网关 端口=502 协议=TCP 方向=入 规则二 拒绝 其余一切到网关502的流量 并记录日志 规则三 禁止 控制网段发起的任何对外连接 方向=出 全部协议 网关侧 Modbus 访问控制（文字版） 客户端白名单：仅运维工作站 与 SCADA服务器 两个地址 功能码过滤：05 06 15 16 写类功能码 仅接受目标在读写区白名单内的请求 只读区范围：除控制字与设定值两组寄存器外 全部只读 日志级别：全部被拒请求记录 源地址 功能码 目标地址 时间戳
两份配置合起来构成的语义是：全网络里只有两台机器能碰这个网关，碰的时候能写的只有两组寄存器，写了什么、谁写的、何时写的，全有记录。攻击面从"任意主机任意寄存器"收缩到"两台已知主机两组寄存器"，这已经把风险压低了几个数量级。
三、行为监控的最小实现
不必上重型平台，三步起步。第一步，取两周的正常流量日志，统计出每条总线的主站清单、轮询周期分布、寄存器访问范围清单，作为基线。第二步，定三条告警规则：出现基线外主站地址、非轮询时段的写请求、访问范围外的寄存器。第三步，给告警定响应路径——谁在值守、五分钟内做什么、误报怎么反馈调整基线。监控的有效性在响应而不在算法：一条每周看一次的告警等于没有告警。
⚠️ 常见坑：把加固做成一次性项目。网络在变、设备在加、人员在流动，分区规则三个月不review就会被某个临时需求凿穿。加固措施的半衰期以月计，5.4 的清单之所以强调"定期复检"，就是这个原因。
四、一个加固改造的完整决策
用一次真实改造把五层落地次序演一遍。某仓储企业二十座库房的采集网段原与办公网同交换机，预算有限只能分两期。第一期的决策依据就是优先级：网络分区（部署一对工业隔离网关，办公到控制单向放行两个地址）加白名单（网关与各采集服务器配置客户端限制），一期完工后用端口扫描与渗透演练验证——从办公网发起的全量探测只命中两个预期端口，越权访问全部被拒。第二期上写保护与监控：点表读写分区把可写点位从上千个收敛到六十多个控制必需点，行为监控上线后第一个月就抓到三起"备用工具软件直连网关"事件——都是运维人员图方便，不是攻击，但每一起都是未来真攻击的通道。
这个决策过程里的关键取舍值得记住：一期只做了"够不到、进不来"两层，就消化了绝大多数远程风险；写保护与监控放在二期，是因为它们依赖点表梳理这类慢工。加固不是一次到位的工程，是按风险大小排序的流水线——排对了序，每一分钱都花在刀刃上。
五、加固的验收：证明防线在岗
加固做完不等于加固生效，验收要拿出"防线在岗"的证据，最低配三样。一份配置快照：白名单规则、过滤策略、端口开关状态的导出存档，作为基线。一次越权演练：从非授权地址发起连接，确认被拒且告警有记录——监控回路从发现到告警全程走通才算数。一份差异说明：清单里没做的条目逐条写明原因与残余风险，评审签字。三样齐了，加固才从"做过"变成"可证明"。
此后每次变更做快照对比，防线漂移当场现形。演练频次随风险定：高危区每季度一次，一般区域随年度巡检；演练先在仿真环境走一遍，别拿生产网练手——验证防线的过程本身不能成为新的风险源。这套做法与 5.4 的清单、6.2 的部署四步共用同一套存证逻辑——安全是持续被验证的状态，不是一次性完成的动作。
本节要点回顾
- 环境防御五层：分区、白名单、写保护、监控、物理防护，逻辑是够不到、进不来、写不了、会发现、有兜底；
- 优先级自上而下：预算有限先做分区与白名单，风险收益比最高；
- 最小访问面：白名单加写过滤加全量日志，把攻击面收缩到已知主机与指定寄存器；
- 监控重在响应：基线化加三条规则就能起步，没有响应路径的告警形同虚设。
Modbus 的防线靠环境补，下一节看天生自带铠甲的 OPC UA 怎么把好钢用在刀刃上。
