6.1 开发与调试工具链
6.1 开发与调试工具链
本节摘要：按选型、调试、监控、排障四个战场组织协议工程师的工具箱——仿真器、串口分析、抓包工具、UA 客户端、日志台——每件讲清出鞘时机与替代方案，并示范一套零成本的全软件实验环境搭法。
拆一句行话："先仿真一下"
现场老手接到新点表，第一句往往不是"去现场"，而是"先仿真一下"。这句行话背后是一整套工具观：在仿真环境里把配置错误和语义错误消灭掉，现场就只剩物理问题——而物理问题现场工具箱就能对付。反过来，拿着半生不熟的配置直接上现场调试，等于把本该在办公室里犯的错留到登高接线、停电窗口、领导围观的环境里去犯。工具链的全部意义，就是把犯错的环境从昂贵换成便宜。本节按四个战场把工具箱摆开。
学习目标
阅读完本节，你应当能够：
- 按战场选型工具，说出每类的出鞘时机与替代品；
- 搭起一套全软件的 Modbus 与 OPC UA 联合仿真环境；
- 用日志级别策略平衡排障信息量与存储压力；
- 建立自己的工具清单并随项目迭代。
一、四个战场的工具矩阵
| 战场 | 常备工具 | 出鞘时机 | 现场替代品 |
|---|---|---|---|
| 选型验证 | 协议仿真器（从站与服务器） | 新设备未到货、点表评审 | 厂商演示机、样机 |
| 链路调试 | 串口监听工具、报文日志 | 握手失败、CRC 异常 | 网关报文日志 |
| 数据验证 | UA 客户端、主站测试工具 | 映射核对、语义验收 | 组态软件在线点表 |
| 生产监控 | 日志台、告警规则引擎 | 例行巡检、异常响应 | 平台自带监控面板 |
工具选型有三个通用原则。其一，能看字节的不看摘要：报文级工具永远优先于"状态灯"类工具，2.4 的抓包功夫能不能施展，取决于你手头有没有这层工具。其二，能录像的不靠回忆：带历史回放的监听工具，能在故障复现后倒回去看事发瞬间，比现场蹲守高效得多。其三，免费优先：本领域开源工具生态成熟，仿真、抓包、客户端三样都有成熟的免费选择，商业工具的价值主要在批量管理与审计报表，小项目不必上。
选型时还有个隐性维度常被漏掉：工具的输出能否机器可读。抓包能导标准格式、日志能出结构化文本，后续的自动化比对与归档才谈得上；纯截图式输出看着直观，复盘时却只能靠肉眼逐帧翻。工具的"可编程性"决定了它是孤岛还是链条的一环。
二、零成本仿真环境：十五分钟搭法
全软件环境两台电脑（或一台电脑开两套虚拟机，或干脆一台机器跑全部角色）即可完成。步骤如下：
Modbus 侧（以任意开源从站仿真器为例） 步骤1 启动从站仿真器 选 RTU over 串口模式 绑定虚拟串口对的一端 参数 9600 八位 偶校验 一停止 步骤2 按点表预置寄存器值 保持寄存器 100 号起 填入已知测试值 步骤3 主站测试工具绑定虚拟串口对另一端 执行 2.4 的三个实验 OPC UA 侧 步骤4 启动开源 UA 仿真服务器 启用安全策略 端口默认 4840 步骤5 客户端连接 完成证书信任 3.2 浏览地址空间 步骤6 在仿真服务器中创建自定义对象 3.4 的建模流程全走一遍 联合场景 步骤7 用网关软件 把 Modbus 仿真从站映射为 UA 变量 验证 4.2 的映射五要素与质量戳传递
这套环境的最大价值是可破坏：拔从站、改波特率、注错 CRC、触发越界——所有 2.5 与 4.3 里的故障场景都能安全复现。新手用它把排错路径走熟，老手用它预演新配置。仿真环境与真实环境的唯一显著差异是物理层：串口时序、线缆干扰在仿真里不存在，所以仿真全绿不代表现场无忧，但仿真不通则现场必不通。

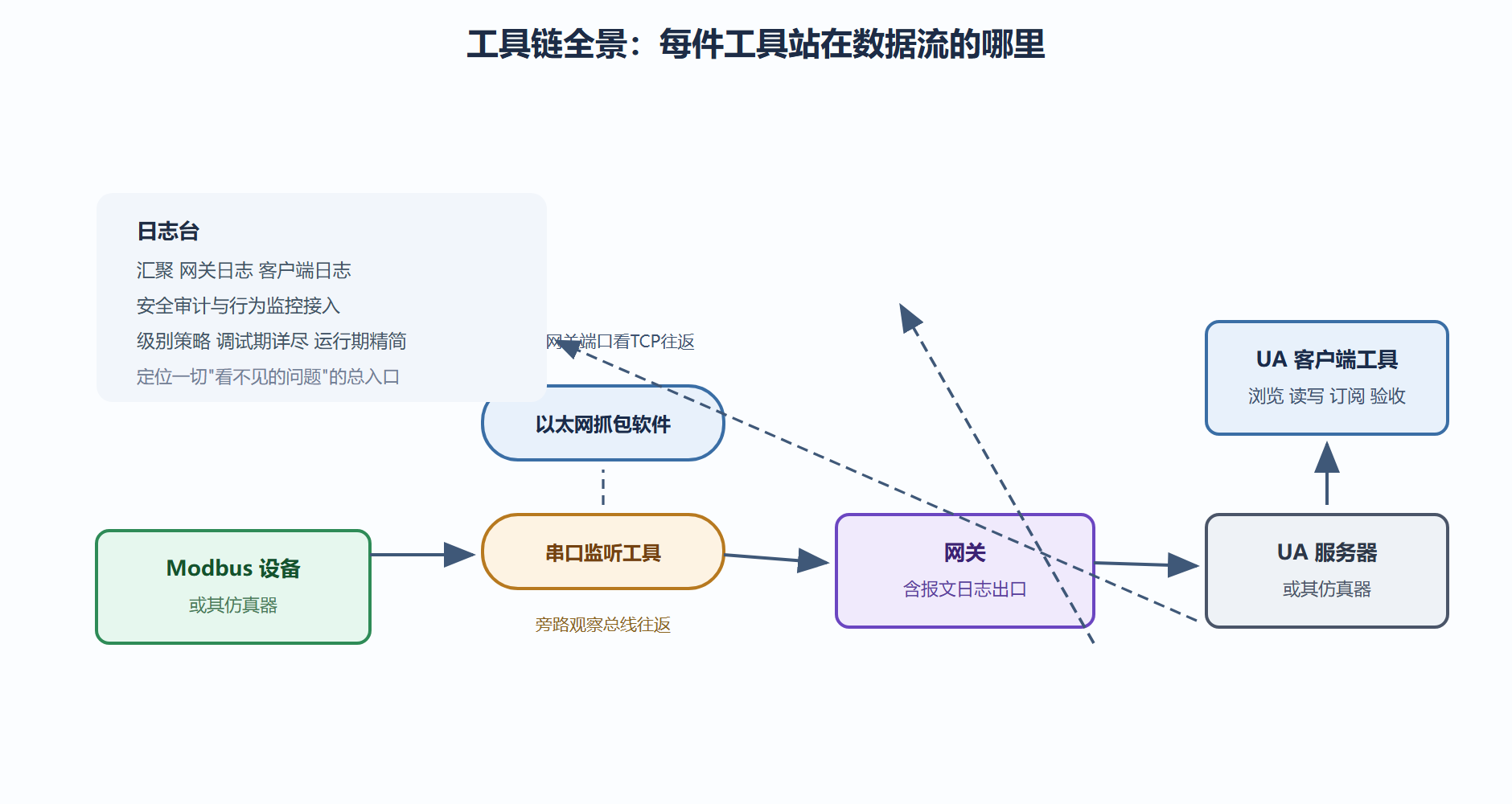

图21 工具链全景与数据流位置
三、日志策略与工具清单制度
日志是排障的总入口，但策略错了它就是磁盘杀手。分级策略的实操：调试期全模块开到细节级（报文十六进制进日志），联调结束后统一下调；运行期保留异常与安全事件的全量、正常轮询只记摘要或完全不记；排障时临时开高目标模块级别，取完证据即降回。两个纪律：日志必须带毫秒级时间戳（跨设备对时是前提，关联 5.2 的时钟话题），日志轮转与转储必须有——写满磁盘的日志系统会在最需要它的时候沉默，那是最讽刺的故障。
最后是工具清单制度：把本节矩阵变成你自己的表格，每行填"工具名、版本、用途、获取途径、替代品"。价值有三：新人接手时不用重新摸索；工具版本变化引发的行为差异可追溯（抓包工具大版本升级偶尔改变过滤语法，坑过不少人）；季度复检时顺手更新——这与 5.4 的清单制度是同一种工程习惯的两次应用。
💡 关键直觉：工具链的本质是把"经验"固化成"环境"。老师傅的厉害之处不在脑子里的口诀多，而在他的环境里任何异常都能被看见、被记录、被回放——工具箱越完整，对个人记忆力的依赖越低，团队就越不惧怕人员流动。
还有个留痕习惯值得养成：每次排障结束，把关键日志片段连同结论摘录进 6.3 的故障手册条目。日志文件会随轮转消失，摘录不会——半年后同类症状再现，那段十六进制比任何记忆都可靠。
四、把环境文档化：团队级工具链的做法
个人工具箱再全，也扛不住人员流动与机器更换。团队级做法是环境文档化：把仿真环境的搭建步骤写成"任何人照着做二十分钟内可复现"的文档，包含软件名称与版本、关键参数、预置数据、验证动作四要素。验证动作是文档的灵魂——搭完环境跑一遍预置的对照实验（读指定寄存器应得指定值），通过即证明环境与文档一致，不通过就说明步骤有遗漏或版本有出入。
环境文档化之后还有两个衍生收益。其一，新人培训周期缩短：第一周不碰生产，在文档化环境里把本册第 2 章的实验全部做一遍，第二周上手现场就有底气。其二，故障复现标准化：现场疑难杂症带回办公室，按文档搭环境注入同类配置，能复现的故障就有解，不能复现的也排除了配置因素——环境从"某个人的电脑"变成"团队的基础设施"，这层跨越与 5.4 清单制度化是同一种工程思维的两次落地。
五、两类受限场景的工具预案
标准工具箱有两类失灵场景，值得单独立预案。一类是远程调试：现场没有你的环境，只留一台能远程桌面的旧电脑。预案是提前固化一个"轻量工具包"——仿真器、串口工具、抓包工具、UA 客户端各一件，免安装、版本锁死，随说明一起放进项目网盘，并在 4.3 的交接清单里写明位置。远程会话的带宽往往只够文字与截图，抓包文件要现场导出、压缩、回传后本地分析；把需要现场配合的动作写成两页纸的傻瓜步骤，比隔着屏幕指挥对方敲命令可靠得多。
另一类是受限网络：生产网与办公网隔离，工具更新与授权校验都可能被拦。对策是把工具环境当作与组态同级的受控资产——版本升级走变更流程，离线授权提前验证，系统补丁或杀软更替后先在仿真环境回归一遍再上现场。工具链的故障也是故障，而且专挑最急的时候发作；按对待生产软件的态度对待工具，是许多人吃过亏才补上的一课。
本节要点回顾
- 仿真先行：配置与语义错误消灭在办公室，现场只留物理问题，犯错环境从昂贵换成便宜；
- 四战场选型：选型靠仿真器、链路靠监听、验证靠客户端、监控靠日志台，免费工具足够起步；
- 环境可破坏是核心价值：故障场景在仿真里复现走熟，仿真全绿不等于现场无忧但仿真不通现场必不通；
- 日志分级加轮转：调试详尽、运行精简、排障临时开高，时间戳与转储是两条铁纪律。
工具备齐了，下一节走完从开发到生产的部署路，把四类参数旋钮拧到合理起点。
