不变量侦探所：一张网络要丢几次零件才散架？

评判一栋大楼是否稳固，没人会只看单根承重柱的粗细；人们追问的是，抽掉一两根柱子之后，楼还能不能站住。网络的可靠性也该这样问：不是"某台路由器备份做得足不足"，而是同时坏掉几个点，全网才彻底失去联系。后者是一个只与"谁连着谁"有关的数字，与设备品牌、带宽大小统统无关。这种剥离了度量细节、只认结构关系的视角，正是拓扑学赠给网络工程的核心工具。本文用侦探式的眼光，逐件清点网络的"抗毁证据"：结构形态、两层拓扑、环路治理、以及藏在图里的各种指标。

把设备压成点，把链路拉成边

先做最朴素的一步抽象。让每台愿意通信的实体——服务器、路由器、交换机、终端——占据图的一个顶点，让实体间实际存在的通信关系占据一条边，网络就成了图 G = (V,E)。顶点集 V 里装着"谁在"，边集 E 里装着"谁够得着谁"。

这个抽象的好处在于，许多重要问题从此只依赖图本身的结构：

• 两节点之间走不走得通，是图上的可达性问题；
• 断几条边会出现孤岛，问的是图的"切口"大小；
• 数据有无第二、第三条路可选，数的是两节点间并行通路的条数。

本质上，物理网络五花八门，图语言却只有一套。无论底下跑的是铜缆、光纤还是无线电波，落到图上一视同仁；反过来，同一张图又能同时刻画以太网、无线网与全光网。图论里"度、连通性、割"这几个词，翻译成工程语言，恰好就是网络设计手册里最要紧的几条军规，我们稍后再逐个对照。

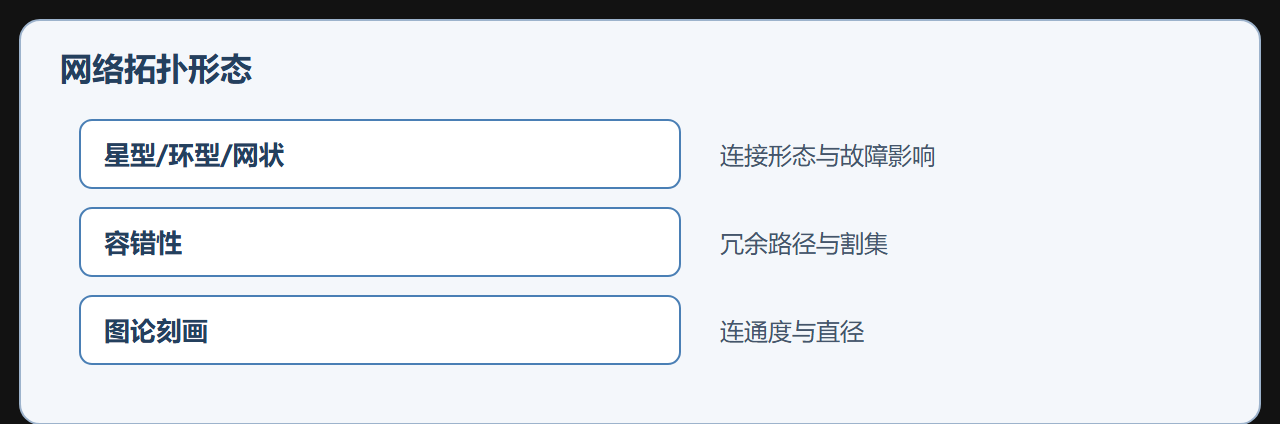

五种经典形态，各有一笔结构账

网络的"形体"大体可归入五种原型。它们不是凭空的设计偏好，而是对同一组矛盾的不同妥协：连得越密，冗余越高，代价也越大。

逐一品读这些形态，能看出工程师一直在跟"单点风险"讨价还价。星型把风险集中到中心，于是给中心配双电源、双引擎、双机热备，说到底是用额外的设备把中心的连通度顶上去。总线型没有自救手段，介质一断就一分为二，这正是它在接入场景被淘汰的根因；不过"逻辑上的总线"至今活在无线信道里——所有终端仍共享同一份空中资源与退避规则。环型单环同样脆弱，FDDI 用两条反向旋转的环互为后备，SDH/SONET 骨干常布成环并启用自动保护倒换，一段光缆被挖断，业务几十毫秒内切上备份路径——冗余从来不是环的赠品，而是用一整条备用环买来的。网状把赌注全押在"路多"上：全互联的成本随节点数平方膨胀，没人负担得起，工程界普遍采用部分互联，只让核心节点两两拉直连。图论语言里，网状图的点连通度与边连通度最高，这正是它成为一切高可用网络底牌的缘由。树型则把管理成本压到最低，同时把脆弱点集中在根附近，园区网核心—汇聚—接入的三层排布就是活标本。

物理连法是一回事，逻辑邻居是另一回事

"拓扑"这个词在工程现场有两个截然不同的所指。物理拓扑回答：电流或光子实际流过哪一段线缆、穿过哪个端口、由哪个无线基站覆盖？它是施工图、是跳线表，受信号衰减、电磁干扰、供电裕度这些物理定律管辖。逻辑拓扑则回答：数据帧在协议眼里，正把自己当成谁的邻居？MAC 转发表、VLAN 标签、Overlay 隧道、路由前缀，都在悄悄改写这份"邻里关系"。

两者可以严重脱节。一台服务器明明和另一台插在同一排机柜，VLAN 一划，二层广播互不穿透，逻辑上形同陌路；两台主机隔着几百公里，套上 VXLAN 隧道，却能共享一个虚拟二层域，仿佛贴着屁股。改动逻辑拓扑不需要碰任何一根线，这正是运维与安全团队最看重的自由：微隔离把每个容器的可达范围收窄到业务必需，等于在逻辑图上把每个节点剪到最小度，全程不劳烦机房动手。

数据中心把这种二象性玩到了极致。以 Clos（Fat-Tree）为代表的布线呈严格的叶—脊两层树：Leaf 交换机向上只连 Spine，Spine 之间互不相连。可一旦启用 ECMP（等价多路径），转发路径由流的哈希值决定，任意两个 Leaf 之间就有了多条可选路，逻辑层面浮现的是一张全互联的网格，而不是那棵规规矩矩的物理树。物理是树、逻辑是网，同一套硬件里住着两套拓扑——这正是现代数据平面既冗余又灵活的根。

图注：Clos 架构里物理（黄）与逻辑（蓝）两套拓扑同时存在的场景。实线是真实光路，虚线是 Overlay 隧道，双线箭头表示 ECMP 提供的多路径。每台设备同时扮演两个身份，这种"双重国籍"是弹性与敏捷的结构来源。

冗余会造环，环必须交给树来管

为了让链路出故障时数据仍有退路，设计者会故意布下平行链路与环路。可二层交换设备并不理解"冗余"这回事：广播帧到达交换机后被泛洪到除来源端口外的所有端口，一旦拓扑里存在环，帧就会在环里无限复制放大，演成广播风暴；同一目的 MAC 从多个端口同时"学到"，转发表来回抖动，网络陷入半瘫痪。换句话说，物理冗余在二层必须被驯化成无环结构，才能只救急、不添乱。

生成树协议（STP，IEEE 802.1D）就是这道驯化程序。它的做法是：在同一个广播域内先选出一台根桥，其余交换机各自算出自己到根的最短树路径，凡是不在这棵树上、留着又会成环的端口，一律置为阻塞。于是物理上是环，逻辑上是一棵树；平时流量只走树边，一旦在用的链路断掉，被阻塞的备用端口经历倾听、学习等短暂过渡后转入转发，把缺口补上。等价地说，STP 在带环的连通图上选出一个仍能连通全部节点的生成子图——生成树。后来 RSTP（802.1w）用更快的握手加速收敛，MSTP 让多条 VLAN 共享几棵实例树，把备用带宽也利用起来，但"以树换无环"的思路没变。

理解 STP 绕不开广播域：广播帧的扩散范围被路由器天然圈定，一个广播域就是一个"泛洪单元"；VLAN 在交换机内部再把广播域进一步切开。STP 的树边界不会越过路由器，它只在单个广播域里执法。那些被阻塞的"多余"链路也并非浪费——它们的拓扑使命，是让这张图的最小割变大，保证任何一条树边阵亡时，图中任意两点仍能绕得通。

图论指标，一张网络的结构体检表

侦探办案讲究取证，给网络体检靠的则是一组图不变量，我们逐个解读。

度。 一个顶点的邻居数。设计军规之一是核心区节点度不得小于 2——度为 1 的节点一旦离网，另一端就凭空多出一个割点。

割点与桥。 删掉某个顶点（或某条边）后图不再连通，这个顶点叫割点、这条边叫桥。业务路径最忌讳压在这两种元素上；它们若存在，再多的总带宽也救不回"一断即两半"的宿命。

连通度。 顶点连通度 \kappa(G) 指让图失连至少要去掉的顶点数，边连通度 \lambda(G) 对应边数。\kappa(G)=2 意味着不存在单台设备故障即可拆散全网的死穴。真正的冗余不是堆链路条数，而是堆"互不共享故障点"的独立轨道——Menger 定理把这层意思钉死了：两节点之间内部不相交路径的最大条数，恰等于分隔它们所需的最小顶点割。把三条链路捆成 SD-WAN 聚合口时尤其要警惕：若专线、LTE、宽带在物理上挤在同一根市政管道里，一次开挖就同时报废，图上的三条边其实是同一条边。分离式冗余要求路径在管道层面、地理层面都各走各的，这正是定理中"内部不相交"的工程含义。

直径与平均路径长度。 图的最大最短距离是直径 d(G)，全局两两最短距离的均值是平均路径长度。金融高频交易要几十微秒级端到端时延，若转发路径动辄十几跳，仅排队、序列化与物理层处理就把预算吃光，因此交易场所的网络普遍做成两层叶脊结构，把任意两点的跳数压到 2。反过来，只加少量长程直达边就能让整张图的直径骤降，这是小世界效应的工程红利——跨可用区拉高速直连，而不是事事绕行区域核心，正是按这个原理花钱。

介数中心性。 节点 v 的介数中心性定义为

其中 \sigma_{st} 是 s 到 t 的最短路径总数，\sigma_{st}(v) 是其中穿过 v 的条数。它不表扬邻居多的节点，只奖励"绕不开的咽喉"。全球互联网的 Tier-1 运营商、顶级 DNS 服务商都处于这种位置：它们未必是内容大户，却是海量流量的必经转接点。2016 年针对 Dyn 的 DDoS 事件、2021 年 Facebook 因误撤 BGP 前缀而自我锁死的宕机，本质都是"少数高介数位置被掐住，连带的节点在逻辑上集体消失"。因此可靠性工程的重心早已从"加固单点"转向"稀释中心"：Anycast 把同一 IP 播到全球多处，SRv6 用显式路径绕开收敛期的黑洞，RPKI 用密码签名否定伪造路由——每一招都在压低这张图对特定节点的依赖。

图不该只是设计图纸，还应是运行时依据

早期拓扑管理靠人手绘、定期巡检，维护的是一张静态快照。云原生时代每秒都在发生虚机迁移、容器扩缩与策略更新，静态图注定过时，拓扑必须变成运行时可读可写的资产。SDN 控制器持续用 LLDP 邻居通告拼出全网视图；分布式共识算法（Raft 等）能活的前提是过半节点互相可达，可用性数字直接读自连通性；服务网格里的负载均衡要不断回答"哪个上游还健康"，同样是在图上做可达性查询。再往前一步，TSN 这类确定性网络干脆把传输时间窗、抖动预算写进边的属性，全路径要满足抖动求和约束，图从"连通关系"升级为"带时序约束的超图"。此时，拓扑不再是被动描绘现实的图纸，而成了承载策略、兑现承诺的结构本身。

回看全文，网络工程真正稀缺的能力，是分清哪些性质只是度量、哪些性质才是结构：带宽会被耗尽，时延会随负载漂移，唯有连通性的骨架在连续变化中顽强保真。侦办一张网络是否可靠，只需盯住一个问题——它的最小割到底有多大。
