2.2 分区与压缩编码
2.2 分区与压缩编码
本节摘要：TSDB 按时间切分数据：Influx TSM 文件对应时间窗口，Timescale hypertable chunk 按 interval 自动分裂，Prometheus block 约 2h 一段，QuestDB 按 day/month 分区。压缩层常用 delta-of-delta 存时间戳、Gorilla 存浮点。本节对照四家分区策略与 retention 配置。
核心问题
阅读完本节，你应当能够：
- 解释 TSM 文件与时间窗口的对应关系
- 说明 Gorilla 压缩适用的数据分布
- 配置 Prometheus retention 与 Influx bucket RP
一、问题与直觉
时序数据 append-only + 时间局部性——查询 cpu[1h] 只需打开最近若干文件/chunk，而非全库扫描。若不分区，B+ 树随机 IO 会把 P99 查询拖垮。分区必须与 retention（保留策略） 绑定：监控常 15–90 天热数据，IoT 可能要 1 年温数据 + 对象存储冷归档。
二、核心原理
| 产品 | 分区单元 | 压缩亮点 | 保留配置 |
|---|---|---|---|
| InfluxDB TSM | ~1h 文件，列存 | delta-of-delta + Gorilla | bucket retention |
| Prometheus | ~2h block | XOR-Gorilla 变种 | --storage.tsdb.retention.time |
| TimescaleDB | hypertable chunk | PG + 可选列压缩 | retention policy job |
| QuestDB | 按 day/month | 列式 delta + LZ4 | partition detach drop |
delta-of-delta 与 Gorilla
时间戳列：相邻点时间间隔稳定时，对间隔再求差，多数值变小，位打包后体积骤降——Influx TSM 实测 整体压缩 1:10+。
Gorilla（Facebook 2015 论文）：浮点 XOR 前后值，Leading/trailing zero 多时用更少 bit；适合 缓慢漂移的 metrics（CPU、温度）。
用一个具体例子理解 Gorilla 为什么省空间。假设连续三个温度样本为 23.5、23.5、23.6，二进制上它们的前后差异很小：
样本1: 23.5 (完整双精度 64 bit) 样本2: 23.5 XOR = 0 → 只记录「全零」标记，几 bit 搞定 样本3: 23.6 XOR = 0x3f6... → 差异集中在末段，控制位压缩
对平滑序列，XOR 结果前导与后导零大量出现，Gorilla 用「控制位 + 变长存储」把平均开销压到 1–2 byte/样本；而随机跳变或阶跃信号会让 XOR 结果几乎全 1，压缩比显著下降。这就是「压缩算法吃平滑序列」的机制来源。
Prometheus block 与 compaction
Prometheus 每约 2 小时生成一个 block，block 内每个 series 的样本按时间排成 chunk；index 文件记录 series 与 chunk 的映射。后台 compaction 把 2h 小 block 合并成更大的 block（如 2h→6h→24h），过期 block 直接删除目录。这套机制让「查询最新数据」与「清理最旧数据」都是 O(文件数) 级别的操作。
TimescaleDB chunk 与 chunk exclusion
hypertable 把时间轴切成 chunk，每个 chunk 是一张底层 PG 表。time > now()-1h 查询会被 planner 用 chunk exclusion 排除掉时间范围外的 chunk，只扫命中的 1–2 个。创建 hypertable 与设置 chunk 间隔的 SQL 大致如下：
-- 创建超表并指定时间列与 chunk 间隔 CREATE TABLE metrics ( time timestamptz NOT NULL, device_id text, usage double precision ); SELECT create_hypertable('metrics', by_range('time', INTERVAL '1 day')); -- 查看当前 chunk SELECT chunk_schema, chunk_name, range_start, range_end FROM timescaledb_information.chunks WHERE hypertable_name = 'metrics';
QuestDB 分区与保留
QuestDB 支持 PARTITION BY DAY 或 PARTITION BY MONTH，数据按分区目录存放，删除旧数据即 detach 或 drop 分区目录，代价远低于逐行删除。其 ingest 路径批量写 WAL 再异步 merge，适合 百万 points/s 级 ingest。

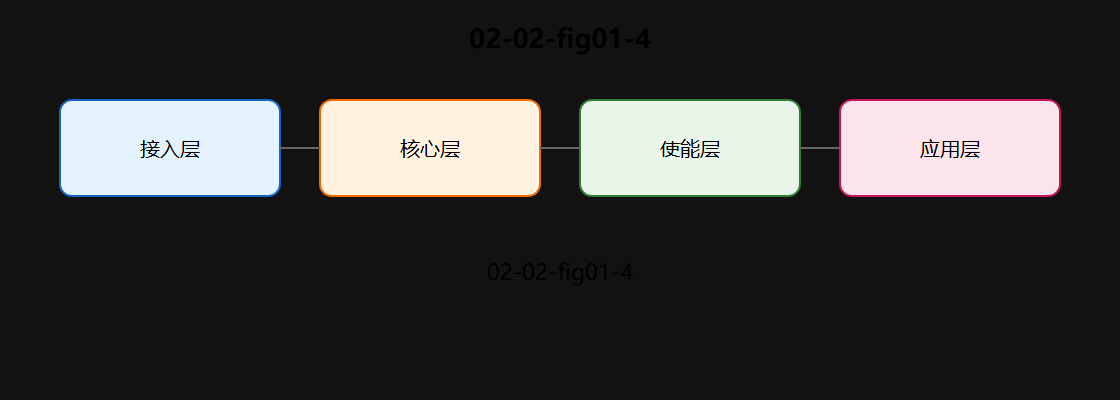

02-02-fig01-4
02-02-fig01-4
三、工程实践要点
| 策略 | 适用 | 注意 |
|---|---|---|
| 短 retention + Remote Write | 边缘 Prometheus | 长期查 Thanos/VM |
| 降采样 continuous aggregate | Timescale 长周期 | 保留 raw 与 agg 两套 |
| ZSTD vs 默认压缩 | VictoriaMetrics 类 | 写入吞吐 -37%，查询 P99 -62% 的权衡 |
| 对象存储冷层 | 合规 7 年 | 跨层查询延迟上升 |
三家 retention 配置对照
# Prometheus：命令行参数控制本地保留 prometheus --storage.tsdb.retention.time=15d \ --storage.tsdb.retention.size=50GB # InfluxDB 2.x：bucket 的保留规则（保留 30 天） influx bucket create --name metrics30d --retention 30d
-- TimescaleDB：为超表注册保留策略任务 SELECT add_retention_policy('metrics', INTERVAL '90 days');
WAL 与刷盘：时序库常 ack 仅表示进 WAL，异步 Flush Daemon 按水位/时间刷盘——用户 204 返回 ≠ 已 fsync 落盘，RPO 取决于 WAL 策略。
分层保留的常见形态
生产上最常见的分层不是两套引擎，而是同一引擎内的多级保留：原始数据 90 天、小时聚合 2 年、日聚合 5 年。Timescale 用 continuous aggregate + 两张 retention policy 实现；Prometheus 系用 recording rule 输出到单独 metric 并给不同 retention；Influx 用 task 写进不同 bucket。核心原则只有一条：raw 与 agg 并存，各有生命周期，查询按粒度路由。
一个磁盘估算实例
用前面表格里的数据做一个粗算：假设 1M samples/s 的写入速率、压缩后每样本约 1.5 byte、压缩比约 10（平滑指标），保留 90 天：
磁盘/天 ≈ (1,000,000 × 1.5 × 86400) / 10 ≈ 12.96 GB/天 保留 90 天 ≈ 1.17 TB
如果保留 2 年则接近 9.5 TB。这个数量级在采购时可以直接用来反推：是接受 10 倍压缩比的小容量机型，还是用更短的原始保留 + 降采样来省盘。注意索引、WAL 与压缩中间文件通常还要再预留 20–30% 的 headroom。
⚠️ 常见坑：retention 只删数据不删 series 元数据——高 cardinality 下索引仍膨胀，需
metric_relabel或标签治理。
💡 关键直觉：压缩算法吃「平滑序列」；突发阶跃或稀疏传感器，压缩比会显著下降，要预留磁盘 headroom。
自测题
- 为什么「时间范围查询只需打开最近若干文件」？分区在这里起什么作用？
- Gorilla 对一条剧烈抖动的曲线压缩比会怎样？为什么？
- retention 删除数据后，高基数场景下索引为什么还在膨胀？
补充一个记忆锚点：把分区想象成「按时间切好的抽屉」，查询只抽需要的抽屉；把压缩想象成「抽屉里的打包」，平滑的数据打包率高。两者共同决定查询快慢与磁盘开销，缺一不可。
要点串联
- 分区：按时间切 TSM/chunk/block
- delta-of-delta：时间戳列压缩
- Gorilla：浮点 XOR 压缩
- Retention：与分区耦合的生命周期
- 冷热分层：热 SSD + 冷对象存储是常态
下一章进入查询层：窗口聚合与 PromQL/SQL 方言对照。
