3.1 电极与传感器技术：离子与电子之间的翻译官

3.1 电极与传感器技术：离子与电子之间的翻译官

本节摘要：电极是离子电流与电子电流之间的界面转换器，其性能由材料（电化学特性）、接触方式（湿、干、半侵入）、几何结构（面积与形状）三个轴共同决定。本节沿这三个轴梳理从头皮湿电极到皮层内硅针阵列的完整谱系，并解释一个反直觉的事实：在很多应用里，最好的电极不是信号最好的那个，而是"综合账本"最好看的那个。

许多人第一次见到电极价格表都会困惑：一片几百元的头皮电极与一片几十万美元的皮层内阵列，测的都是脑电，差在哪？差在第二章讲过的距离与衰减——但更本质的差别在于，电极从来不只负责"接收"，它还是系统里唯一与活体组织直接共处的部件。记录性能只占它的考卷一角，生物相容性、长期稳定性、感染风险占了大半。理解这一点，才能理解电极谱系为什么长成现在的样子。

先纠正一个常见的错误认识：认为电极越贵信号必然越好。事实是，一片维护良好的银氯化银湿电极，在感兴趣频段的有效噪声可以低到令多数干电极仰望——昂贵电极的价值在于别的维度（通道密度、在体寿命、能进入的位置），而不在裸的噪声指标上。选型时拿"单价"冒充"性能"，是最常见的入门错误。

接触方式轴：湿、干、半侵入

湿电极用导电膏在金属与皮肤之间搭一条离子桥，接触阻抗能压到五至十千欧，噪声最低，是研究与临床金标准。代价是准备麻烦：磨头皮、涂膏、洗头，一顶六十四导的电极帽准备一次要半小时以上，且导电膏会随时间变干导致阻抗爬升——5.6 节排错实录里它会再出场。

干电极省掉导电膏，金属直接接触头皮。方便到可以做成消费级头环，但接触阻抗跳到几十千欧甚至更大，且随佩戴压力、出汗、发量剧烈波动——阻抗不稳定直接转化为基线漂移与运动伪迹。工程补救手段包括高输入阻抗前端（3.2 节）、主动电极（在电极处就地放一级缓冲放大器）、以及用算法做漂移剔除。

半侵入接触包括贴在皮层表面的皮层脑电电极（硬脑膜外或硬膜下）与血管内支架电极。它们跳过了颅骨这堵墙，信号幅度与可用频段显著优于头皮，而创伤远小于刺入皮层的针阵列。皮层脑电电极通常是柔软的硅胶薄片上镶嵌铂圆盘，按需裁剪成条或网格。

材料轴：电化学决定一切

电极与组织界面发生的其实是电化学反应，材料的选择就是在挑反应的类型。银氯化银（Ag/AgCl）表面有一层氯化银，可在电流通过时可逆地交换氯离子——这种"非极化"特性让它过极化电压小、噪声低、不易漂移，是湿电极的默认材料。纯银不行：银离子有毒性且易极化。金化学惰性好，但界面反应偏向"极化"型——电流通过时电容充电而不传输电荷，低频记录尚可，直流漂移明显。铂与氧化铱是刺激电极的主力：铂的腐蚀抗性好，氧化铱的可逆电荷注入容量远高于铂，能安全递送刺激脉冲——记忆的一个要点是记录电极与刺激电极的优化方向不同，刺激看"每平方厘米能安全注入多少电荷"，记录看"每微伏信号里掺了多少噪声"。

新材料在两条线上推进：一是柔性聚合物电极，用聚酰亚胺或 Parylene 薄膜代替硅，机械柔顺度接近脑组织，理论上能减少异物反应与瘢痕包裹——瘢痕正是植入体信号逐年衰减的头号元凶（第七章生物安全一节展开）；二是导电聚合物涂层（如 PEDOT），镀在电极表面降低阻抗、提高信噪比，属于低成本的通用改良。

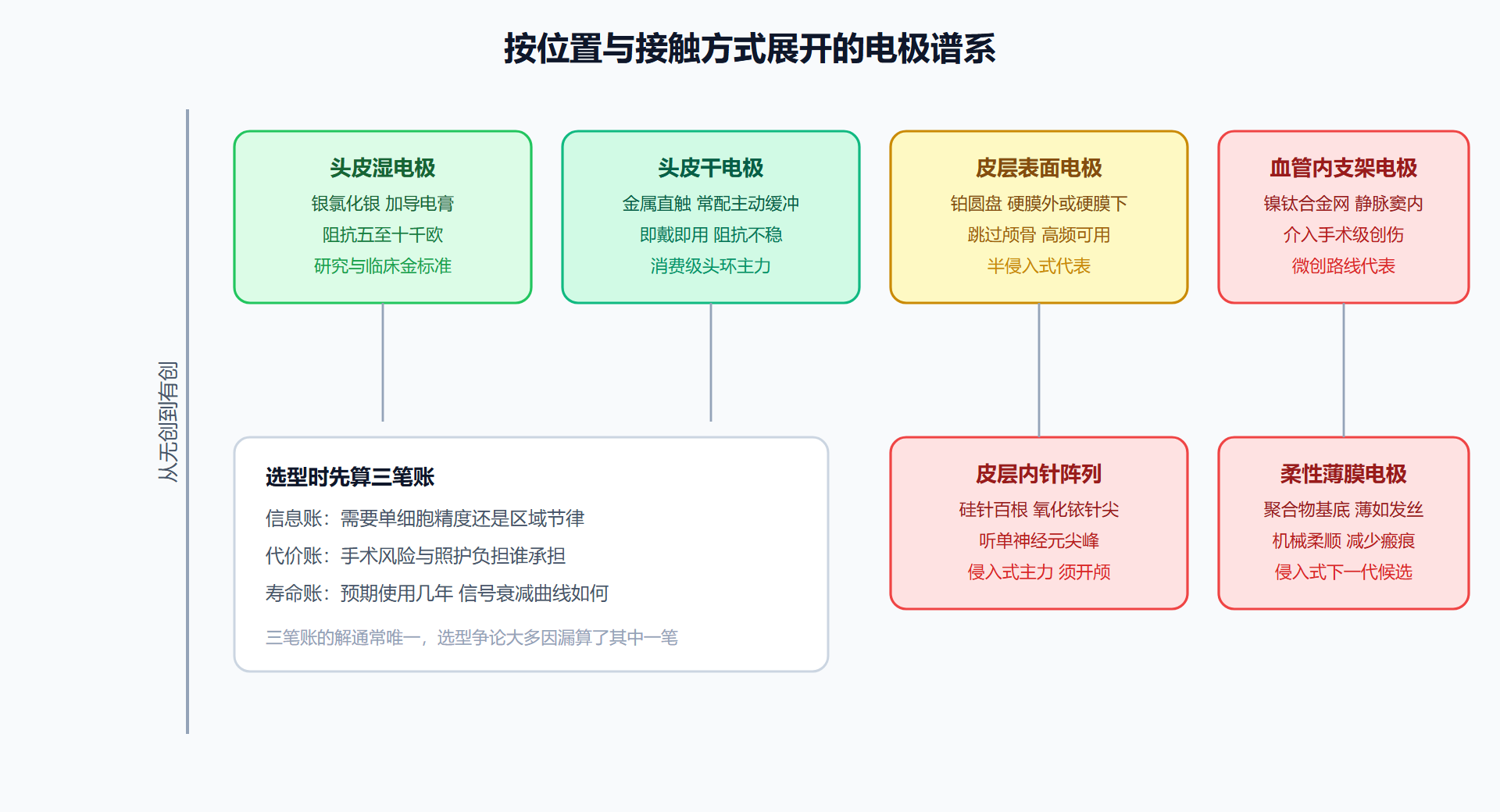

图 3-1：电极谱系的两轴地图

几何结构轴：面积与形状的物理账

电极的几何决定两个关键量。其一是阻抗与面积成反比：阻抗越小热噪声越低、共模抑制越好，所以头皮电极做到一至十毫米直径，而皮层内针尖为了空间分辨率只能做到几十微米直径——阻抗升到数百千欧，全靠前端的超高输入阻抗来救（3.2 节的推导会落到这个数字上）。其二是记录半径：微电极的"视野"随距离急剧收缩，针尖能清晰听见五十微米内神经元的放电，超出就成了背景；皮层表面电极一次覆盖几乎方厘米，读的是群体合奏。空间分辨率与单点信噪比、覆盖范围三者在几何上互锁，没有皆大的欢喜，只有按需取舍。

把这些轴合起来看主流系统的选型逻辑就一目了然了：BrainGate 用硅针阵列换单神经元精度；ECoG 网格用表面位置换高频带宽；Stentrode 用血管内位置换手术创伤；消费头环用干电极换便利性。每个系统的电极都是它整个产品哲学的浓缩。

刺激电极：同一枚硬币的反面

本节的谱系默认"电极用于记录"，但电极的另一半职责——刺激——有独立的物理账，值得单开一页。记录时我们求"组织里的电位变化如实到达金属"，刺激时方向反过来：把电荷从金属安全地注入组织，让目标神经元去极化到发放阈值。此时的核心指标是电荷注入容量：单位面积电极在不发生电解水、不产生毒性产物、不损伤自身涂层的前提下能注入的电荷量。氧化铱涂层正是为此而生——它的注入容量比光秃的铂高一到两个数量级，是刺激电极的主流选材。安全规则由两道闸门把守：其一，电荷平衡——每个刺激相位的净电荷必须被反向相位完全收回，否则直流累积会在界面引发电解与组织损伤，这是刺激电路设计的头号铁律；其二，电流密度上限——同样的总电荷，集中在过小的电极面积上会超过安全密度。这两条规则解释了一个初学者常见的困惑：为什么刺激参数表里"电流、脉宽、电极面积"总是捆绑出现——它们不是三个独立旋钮，而是一条安全边界的三个投影。第七章生物安全一节会回到这个界面，看长期注入之后组织与电极各自的改变。

记录电极与刺激电极的这份不对称，还有一个常被忽视的推论：一电极一用途。同一枚电极可以先记录后刺激的"复用"方案看起来省事，但刺激留下的极化与界面改变会污染随后的记录，很多复用设计因此退化为"刺激后留出恢复窗再记录"。评价一台"读写一体"的系统时，这个恢复窗的存在与长度，是判断其工程成熟度的暗号。

本节要点回顾

• 电极是界面转换器：记录看噪声，刺激看电荷注入容量，两套优化方向不可混谈；
• 接触方式三型：湿电极性能最好但麻烦，干电极方便但阻抗不稳，半侵入跳过颅骨；
• 材料三代表：银氯化银宜记录，铂与氧化铱宜刺激，柔性聚合物赌的是长期相容性；
• 几何互锁：面积定阻抗，距离定视野，分辨率与覆盖范围不可兼得；
• 选型三笔账：信息、代价、寿命——漏算任何一笔都会得出片面的结论。

电极把离子电流变成了微伏电压，但这电压此刻还弱得碰不得。下一节进入模拟前端：怎么把它放大千倍而不放大噪声。
