3.3 无线传输与供电：穿过身体这堵墙

3.3 无线传输与供电：穿过身体这堵墙

本节摘要：全植入系统要回答两个耦合的问题：数据怎么出去，能量怎么进来。穿皮导线曾是感染的头号通道，而无线化立即带来三本账——数据带宽、功率预算与热耗散——且三本账互相牵制。本节算清这三笔账，比较射频、电感耦合等主要方案的适用边界，并解释为什么"低功耗芯片"是无线植入体的真正前提。

早期植入式脑机接口都拖着一条"尾巴"：经皮连接器从颅骨穿出，电缆从患者头顶连到机柜。BrainGate 一代的受试者头顶一个钛基座生活了数年——它能工作，但基座是永久性感染门户，患者不能游泳，护理要天天消毒。无线化的动机由此而来：它不是为了方便，是为了安全。去掉穿皮通道，等于拆掉感染与护理负担的最大来源。

但无线化立刻把三个原本不相干的问题捆在了一起。

第一本账：数据带宽

先算最坏情形。一个一百通道的皮层内系统，每通道每秒两万次采样、十六位量化，原始数据率是每秒三十二兆比特；若系统还要回传刺激参数或做通道级状态监控，还要再加。而蓝牙低功耗这类消费无线协议的实用吞吐通常在每秒一两兆比特——差着一个数量级。这就是为什么早期无线方案必须先"瘦身"数据：片上做尖峰检测，只上传每个神经元放电的时间戳（事件率远低于原始波形），数据率能压到每秒几兆比特以内。片上预处理不是锦上添花，而是无线化的入场券——这个事实也是第四章自适应算法向边缘端下沉的起点。

身体对电磁波的衰减是第二重约束。两吉赫兹以上的射频波穿过皮肤与颅骨都会明显损耗，天线效率在小型植入体上也做不高；工程上常见的折中是三至六吉赫兹的专用频段加短距离（一两米）传输，牺牲距离换穿透与带宽的平衡。

第二本账：功率从哪来

能量入口只有三种。经皮电感耦合最成熟：体外线圈与皮下线圈隔着皮肤对齐，耦合传能——助听器与心脏起搏器验证了几十年的路线，缺点是患者必须定期"戴着充电帽坐一会儿"，且对线圈对齐有要求。植入电池省去定期充电，但电池体积、寿命与更换问题在颅内场景格外尖锐：换成电池意味着再来一次手术。微波/射频远场供能是研究热点，效率低但免对齐。多数全植入系统的现状是组合拳：低占空比设计让芯片大部分时间休眠，把平均功耗压到毫瓦级，再用电感耦合补能。

功率账直接决定热账。植入体耗散的每一毫瓦都变成组织里的热，而皮层能接受的温升只有一到二摄氏度——超温会引发不可逆的组织损伤。带宽、功耗、发热三本账于是拧成一股绳：**想多传数据就得多耗电，多耗电就得散热，而散热的上限是刚性的。**全植入系统的通道数竞赛，瓶颈不在电路设计，在这条热学天花板上。

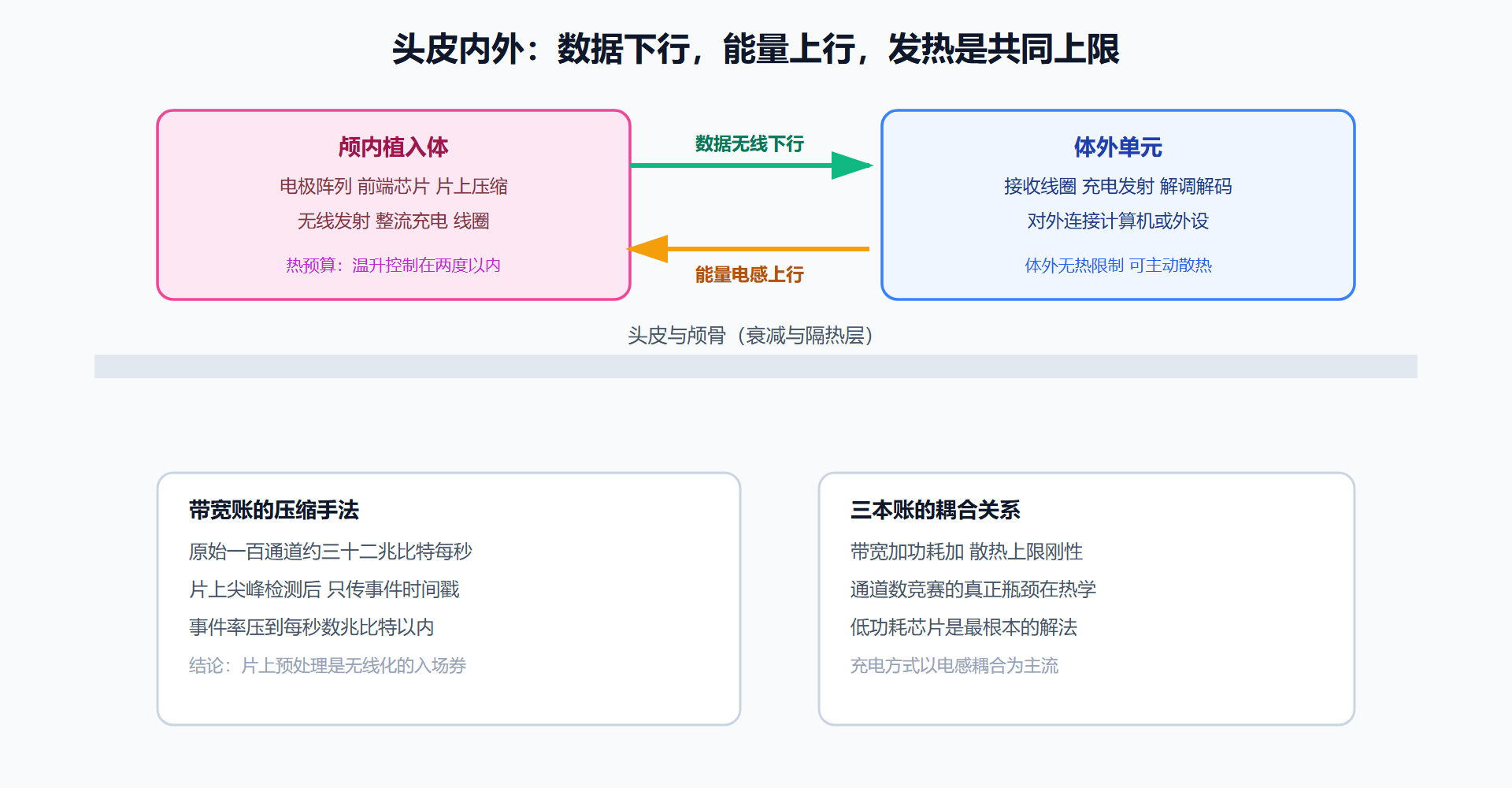

图 3-3：全植入系统的数据与能量通路

非侵入式系统的无线：另一套约束

消费级脑电设备的无线问题轻量得多——几十通道、每秒五百采样、二十四位，原始数据率每秒一兆比特上下，蓝牙绰绰有余；电池扛一天没问题。它的无线痛点反而在别处：配对体验与连接稳定性。消费场景里一次蓝牙断连意味着一次训练中断，工程重心是重连速度与本地缓存，而不是带宽压缩。同一朵技术，两端的应用形态不同，工程重点完全不同——这是"无线"二字背后容易被忽略的语境差异。

链路的失效模式与冗余设计

无线链路和电缆最大的工程差别，在于它的性能是一个随环境漂移的分布，而不是一条固定的导线。体外路由器换了、患者靠在微波炉边、同病房另一台设备占用了信道，都会让误码率突然爬升。成熟的植入系统因此不把"链路可用"当作前提，而当作用时有时无的资源来设计。三个惯用手法值得记住。本地缓冲：片上留出能存数分钟的原始数据，链路恢复后补传——遥测中断不再意味着数据丢失，临床试验里这能救回整段昂贵记录。降级策略：带宽不够时按信息的价值排序丢弃——状态监控数据先砍，解码必需的特征数据最后砍，最极端时只传一个"患者安全状态正常"的心跳包。链路质量遥测：芯片持续上报误码率、信号强度、重传次数，这些日志在 5.6 节那样的排错现场是破案的第一现场证据，在监管审查里则是证明系统鲁棒性的书面材料。

还有一个常被忽略的物理层事实：供电链路与数据链路会互相干扰。电感耦合的充电线圈工作在大功率状态时，其谐波正好落在常用射频数据链路的频段附近；设计不良的系统会出现"一边充电一边解码，信号就变脏"的怪病。解决靠频率规划与充电波形的整形——这也是为什么"充电时能不能正常使用"应该成为全植入系统验收清单上的固定一项。

安全红线：温升之外的电磁账

热之外，无线植入体还有一本电磁安全账。射频能量被组织吸收的强度用比吸收率衡量，监管标准对局部吸收率有刚性上限——这意味着发射功率不只是"够不够用"的问题，还是"允不允许"的问题；链路预算里留给发射的每一毫瓦都要在标准框架内合法花掉。其次，体内天线是无方向的：植入体无法安装指向性天线，能量向四面八方辐射，接收端收到的只是很小一角——这既是效率损失，也意味着数据在空间中向所有方向广播，加密因此从"建议项"升级为"必选项"，3.3 的问题清单上要加上密钥管理。再次，共存问题：医院环境里超声刀、电刀、其他设备的射频噪声密集，消费环境里有手机与耳机，链路的抗干扰设计与跳频能力在真实病房里不是加分项而是入场券。这三条合起来解释了一个现象：无线植入系统的射频前端研发周期常常超过电极本身——电的问题在物理里，波的问题在规则里。给无线系统的选型评审留一条操作建议：把"发射功率上限、吸收率合规、加密方案、共存测试"四项当作与"传输速率"同级的表头逐项过审，任何一项空着，这个无线方案就还不算设计完成。

本节要点回顾

• 无线化首先为了安全：消灭穿皮感染门户是第一动机，便利性排在其后；
• 数据带宽靠压缩换：片上尖峰检测把三十二兆比特每秒压到数兆，是全植入的前提；
• 能量以电感耦合为主流：植入电池受体积与更换手术制约，远场供能仍在研究期；
• 热是刚性上限：皮层温升限一到二度，带宽、功耗、散热三账联动，通道数竞赛卡在热学；
• 非侵入式无线无带宽焦虑：痛点在连接稳定性与使用体验。

数据与能量都打通了，只剩最后一关：侵入式电极怎么安全地放进大脑。下一节走进手术室。
