1.1 从 echo 到 LED 亮起的完整旅程

1.1 从 echo 到 LED 亮起的完整旅程

本节摘要：一条写入命令怎样从终端一路走到 GPIO 寄存器。本节逐站拆解用户态命令、系统调用、VFS、字符设备驱动、硬件寄存器这五段路径，讲清每一站的数据形态与职责边界，为全册建立一张总地图。

站在开发板的终端前，敲下一行命令，板子上的灯应声而亮。这个瞬间由五段路径拼接而成：shell 解析命令、进程调用库函数、CPU 陷入内核、VFS 找到驱动、驱动改写寄存器。本节是全书的地基——后面七章里每一个主题，字符设备、中断、设备树、调试，都能挂在这条路径的某一站上。

第一站：用户态发生了什么

你在终端里输入的命令本身就是一个进程。以向 LED 设备写入一个字符为例，用户态大致经历三步：shell 把参数交给目标程序；目标程序调用 C 库的写入函数；库函数把文件描述符、缓冲区指针、长度打包，请求内核服务。注意此时还没有任何一行驱动代码被执行——用户态只负责"把话说清楚"。

用系统调用跟踪工具观察这个过程，输出通常长这样：

$ strace -e write sh -c 'echo 1 > /dev/led0'
openat(AT_FDCWD, "/dev/led0", O_WRONLY|O_CREAT|O_TRUNC, 0666) = 3
fchmod(3, 0666)                          = 0
write(3, "1\n", 2)                      = 2
close(3)                                = 0
exit_group(0)                           = ?
​

这份跟踪记录信息量很大：打开设备文件得到描述符 3；写入两个字节，返回值 2 表示内核已接收；关闭描述符。对应用来说，LED 与普通文件没有区别——这正是 Unix"一切皆文件"哲学的落点，也是驱动开发者要兑现的承诺。

💡 关键直觉：设备文件是驱动递给用户态的名片。用户态拿着名片提请求，真正干活的是名片背后的驱动。

第二站：系统调用与模式切换

库函数触发一条陷入指令，CPU 从用户模式切到内核模式。这次切换做了三件事：保存用户态现场（寄存器压栈）、校验传入参数的合法性、跳转到内核的系统调用入口。此后控制权交给了内核。

这里有一个驱动开发者必须刻在脑子里的细节：用户传来的指针不可直接信任。用户缓冲区可能为空、可能指向无映射区域、也可能在系统调用执行到一半时被另一个线程改掉。所以内核提供了专用拷贝函数，在拷贝时逐页校验，失败则返回错误而不是崩溃。第 2 章实现 write 回调时会亲手用到它们。

第三站：VFS 按图索骥

进入内核后，请求先到达虚拟文件系统。VFS 是内核给所有"像文件的东西"画的统一接口：它拿到描述符 3，查到对应的索引节点，发现这是一个字符设备，主设备号指向我们已经注册的 LED 驱动。于是 VFS 调用该驱动挂在 file_operations 结构里的 write 函数——从这一刻起，舞台交给了驱动。

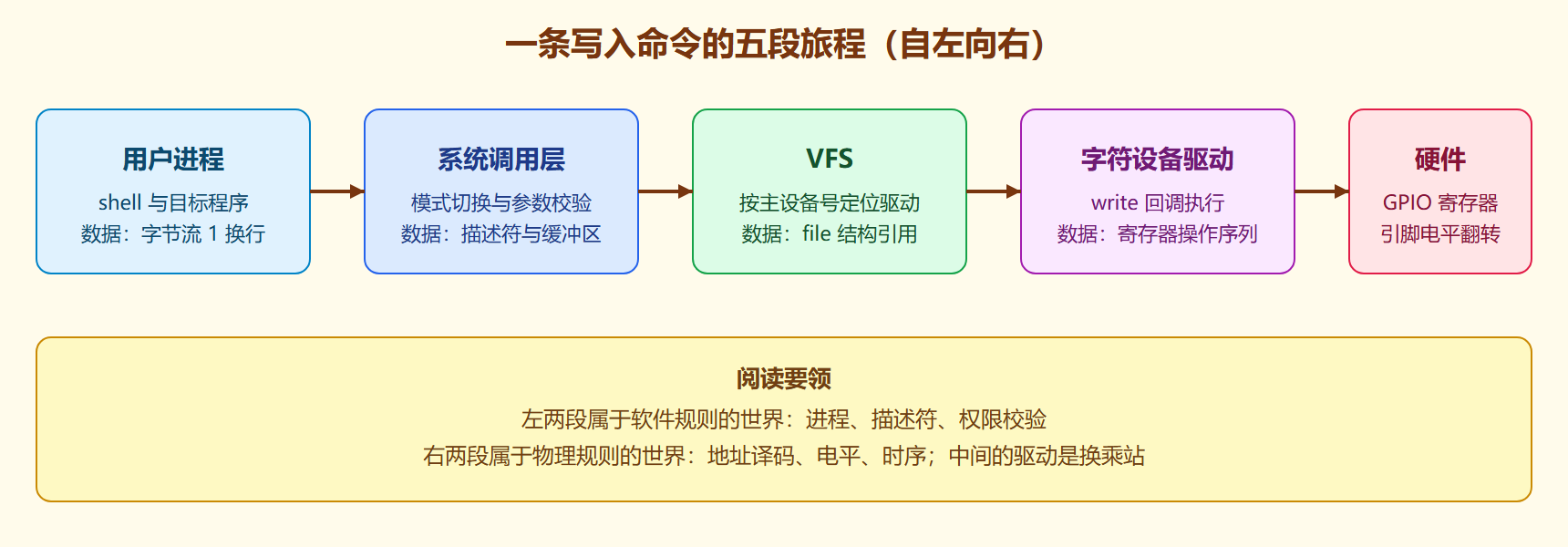

命令的完整旅程

第四站：驱动拿到控制权

驱动的 write 回调被调用时，它面对的是四个参数：设备实例、用户缓冲区指针、长度、位置偏移。它的工作分三步：用安全拷贝函数把用户数据搬进内核；解析数据含义（字符 1 表示开灯）；把语义翻译成对 GPIO 控制器的寄存器写入。写寄存器这一步，靠的是启动时映射好的 I/O 内存地址——物理地址到虚拟地址的翻译早在驱动初始化阶段就完成了，第 3 章会展开。

一个值得体会的对照：前四站里，每一站都只做自己那一小段翻译。用户态说"我要写文件"，VFS 说"这是字符设备"，驱动说"写 1 就是拉高引脚"，硬件说"电平高了灯就亮"。驱动的本质工作就是最后一层翻译——把内核世界的抽象请求，翻译成硬件世界听得懂的电平操作序列。

第五站：硬件响应

GPIO 控制器内部有一组寄存器：方向寄存器决定引脚是输入还是输出，数据寄存器决定输出电平。驱动写入数据寄存器后，控制器在下一个时钟沿把引脚驱动到目标电平，LED 的供电回路导通，灯亮。整个过程没有软件参与——硬件按自己的时序规则行事，这也是驱动必须尊重硬件时序的原因，第 6 章讲延迟与定时时会再次遇到。

每一站都可能出错

把路径拆开看的另一个收益，是排错时能快速定位责任段。常见故障与对应站点：

第 7 章的排错实录里有两个案例就取自这张表。现在你只需要记住方法：先确定命令死在哪一站，再谈修复。

一次写入的时间账单

把旅程走通之后，值得回头看一眼每一段的时间量级，建立对系统的"延迟直觉"：命令解析与库函数包装在微秒级；系统调用陷入与返回合计约一微秒上下；VFS 路径查找有目录项缓存加持，通常在微秒级；驱动的回调执行看复杂度，简单寄存器操作亚微秒；硬件响应由器件决定，GPIO 翻转在纳秒到微秒之间。整条链路的主导项往往是第一站的进程调度与输入输出缓冲——这也是为什么第 2 章实现驱动时，write 返回后灯"看起来立刻"就亮了：链路本身远快于人眼感知。

但同一张账单在别的场景会完全改观：网络卡的收包路径上，一次中断加上软中断处理是微秒级，可一旦流量把队列打满，尾延迟会以毫秒计；块设备的写入要过页缓存与请求队列，用户态"写入成功"到数据真正落盘之间隔着一次刷新周期。五段旅程是骨架，每段的时长由设备类型与框架决定——第 5 章讲吞吐框架时，这张账单会重新细算一遍。

常见追问

追问一：写入返回正值，就代表硬件已经完成动作了吗？ 对 LED 这类简单设备，回调同步完成寄存器写入，返回时动作确实已经发生。但对慢速设备（闪存编程、网络发送），回调可能只是"把请求挂进队列"，真正的完成由中断异步通知——这是第 3 章中断与第 5 章吞吐框架要展开的世界，现在先立一个警惕：返回值只承诺"内核已接单"。

追问二：一次写入多个字节，驱动必须全收吗？ 不必。回调可以只消费部分字节并返回消费量，这叫短写，用户态库会据此决定是否续写。LED 驱动只认第一个字符，返回消费一字节与返回请求全长都是合法选择，但行为要自洽且写进文档——上层脚本依赖哪种语义，就稳定提供哪种。

追问三：点个灯而已，为什么非要进内核，用户态程序直接操作硬件不行吗？ 在通用操作系统上不行，原因是双重的。其一，用户态地址空间里根本看不见设备的物理地址——MMU 的地址翻译会把这个访问直接拦下，这是 1.2 节要展开的隔离机制；其二，就算绕开隔离，多个进程同时抢一个寄存器、设备中断无人应答，系统立刻失序。内核驱动存在的意义正是把"独占硬件"收编为"受调度、有权限、可并发的公共服务"。不过这个问题问得很有前瞻性——第 8 章的 UIO 与 VFIO 会展示，在特定约束下"驱动搬回用户态"如何成为可能，那是这条旅程的远端风景。

本节要点回顾

• 一条命令五段路径：用户进程、系统调用、VFS、驱动回调、硬件寄存器，每站职责单一，数据形态逐步转变。
• 一切皆文件是契约：设备文件对用户态呈现文件接口，驱动负责兑现这份契约。
• 用户指针不可信：跨边界的数据访问必须使用内核提供的安全拷贝函数。
• 驱动是翻译官：把内核的抽象请求翻译成寄存器操作序列，这是它存在的全部理由。
• 分段排错：故障先归站，再定位，这张责任表是排错的第一件工具。

下一节把镜头对准路径中那条最关键的界线——用户态与内核态的分界，看看驱动代码到底活在一个什么样的世界里。
