3.1 I/O 内存与 ioremap：触碰 GPIO 寄存器

3.1 I/O 内存与 ioremap：触碰 GPIO 寄存器

本节摘要：访问外设寄存器的第一步是把物理地址映射成内核虚拟地址。本节讲清两种 I/O 编址流派、ioremap 的映射原理、专用访问函数与内存屏障的关系，以及设备资源接口带来的现代化写法，让你写的每一行寄存器操作都"师出有名"。

规格书上写着：GPIO 数据寄存器位于物理地址 0xFDD20000。一个新手本能地写出 *(unsigned int *)0xFDD20000 = 1;——然后收获一次系统崩溃。为什么直接用物理地址不行？因为内核开启内存管理单元后，CPU 眼中只有虚拟地址，任何访问都要先过页表翻译；一个没有页表项覆盖的地址，访问即触发异常。物理地址是"硬件世界的门牌"，虚拟地址才是"内核世界的通行证"，ioremap 就是办证窗口。

两种编址流派

外设寄存器如何编址，体系结构给出了两种答案。

独立编址（端口 I/O）：x86 的传统流派。外设寄存器放在独立的 I/O 地址空间，用专用指令访问。优点是地址空间不占内存；缺点是指令功能弱、只有少数架构支持，现代驱动里越来越少直接出现。

统一编址（内存映射 I/O）：ARM、RISC-V 等主流流派。外设寄存器映射进物理内存地址空间，访问寄存器与访问内存在地址形式上无异，但背后完全不同——内存地址落到 DRAM，外设地址落到设备，读取可能触发真实的硬件动作。本节的 GPIO 就属于这一流派。

物理地址空间布局示例（32 位 ARM）：
0x00000000 - 0x3FFFFFFF   DRAM（真正的内存）
0xFDD20000 - 0xFDD2FFFF   GPIO 控制器寄存器区
0xFF1F0000 - 0xFF1FFFFF   UART 寄存器区
​

⚠️ 常见坑：把外设寄存器区当普通内存对待——用普通的指针解引用、加缓存属性、做编译器重排优化，三者中任何一条都可能让寄存器访问行为错乱。寄存器地址必须经 ioremap 映射，且用专用访问函数。

映射与访问的标准姿势

映射、访问、解除映射三步，配上一段真实可用的 GPIO 初始化代码：

#include <asm/io.h>

#define GPIO_BASE   0xfdd20000     /* 本章先写死，第 4 章用设备树取代 */
#define GPIO_SIZE   0x100

static void __iomem *gpio_base;    /* __iomem 标注：这是 I/O 地址，别当内存用 */

static int __init led_hw_init(void)
{
    gpio_base = ioremap(GPIO_BASE, GPIO_SIZE);
    if (!gpio_base)
        return -ENOMEM;
    return 0;
}

static void led_hw_exit(void)
{
    if (gpio_base)
        iounmap(gpio_base);        /* 与 ioremap 严格配对 */
}
​

ioremap 返回的虚拟地址只在此内核、此次映射中有效；__iomem 是稀疏检查标注，配合第 7 章的静态分析能揪出"把 I/O 地址当普通指针用"的代码。访问寄存器一律用专用函数族：

unsigned int dir = ioread32(gpio_base + 0x04);   /* 读方向寄存器 */
iowrite32(dir | (1 << 18), gpio_base + 0x04);    /* 置第 18 位为输出 */
iowrite32(1 << 18, gpio_base + 0x00);            /* 数据寄存器拉高：灯亮 */
​

为什么不能用普通指针

三个理由，一个比一个隐蔽。

第一，地址没有映射。ioremap 之前的物理地址在页表里无对应项，直接访问立刻异常——这就是本节开头那次崩溃。

第二，编译器与 CPU 会重排。普通指针写可能被编译器合并、被 CPU 乱序执行。而寄存器写入常有顺序语义：先配置方向、再写数据，顺序颠倒灯就不亮。专用访问函数内含编译屏障与必要的内存屏障，保证"写下去的顺序就是你代码的顺序"。

第三，缓存会撒谎。普通内存访问会被缓存加速，而寄存器的每次读写都应直达硬件——缓存一份旧值等于读到过期的世界。ioremap 建立的映射带"不可缓存"属性，从根上隔绝了这个问题。

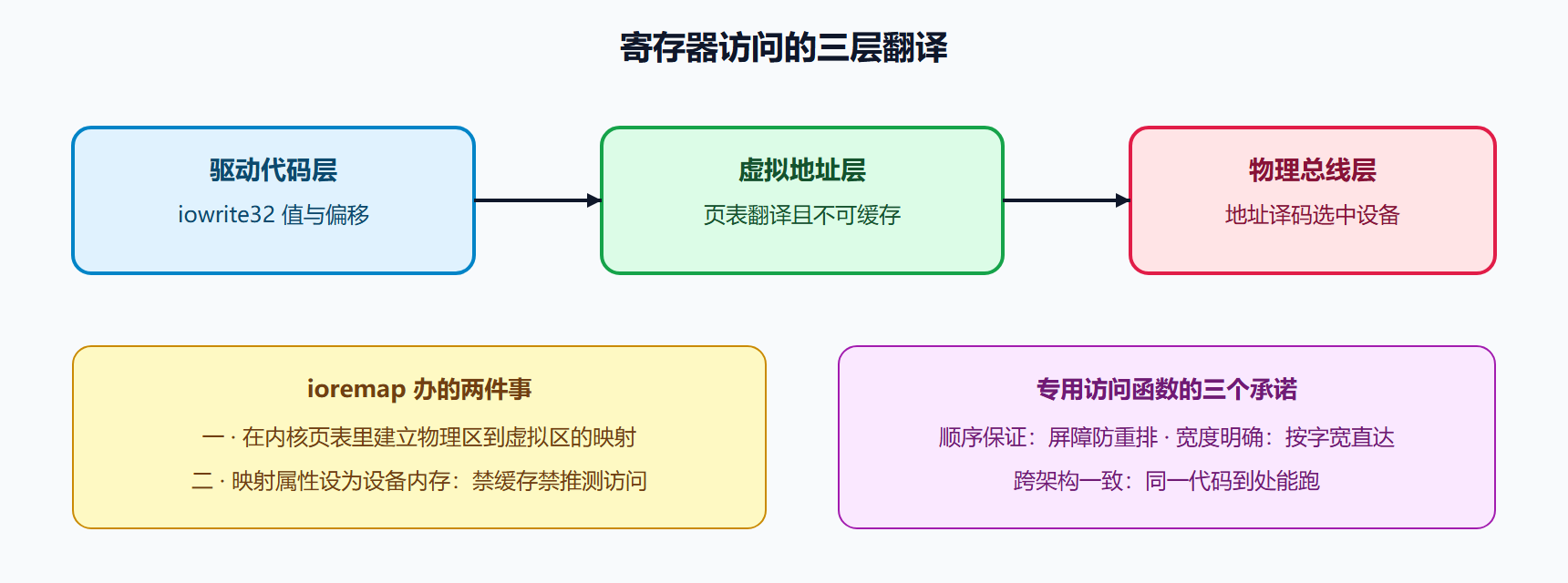

从物理地址到寄存器访问的完整链路

现代化写法：从资源接口获取地址

写死地址终归是权宜之计。内核为设备资源提供了统一的申请接口——从设备模型登记的资源里取地址并映射，失败自动回收。先睹为快（完整机制在第 4 章）：

#include <linux/platform_device.h>

static int led_probe(struct platform_device *pdev)
{
    struct resource *res;
    void __iomem *base;

    res = platform_get_resource(pdev, IORESOURCE_MEM, 0);
    if (!res)
        return -EINVAL;

    /* 设备管理版映射：设备移除时自动解除，无需手写 iounmap */
    base = devm_ioremap_resource(&pdev->dev, res);
    if (IS_ERR(base))
        return PTR_ERR(base);

    return 0;
}
​

devm_ 前缀是内核的"托管资源"机制：资源与设备生命周期绑定，probe 失败或设备拔除时自动释放。本章后续的 devm_request_irq、dmam_alloc_coherent 同属一族——托管资源把错误路径的回滚代码几乎清零，是现代驱动与二十年前的老驱动最直观的分野。

上手验证：看看系统里的映射

寄存器映射不是抽象概念，运行中的系统里到处是它的痕迹。设备资源清单文件按区域列出每台设备占用的物理地址段与大小；映射信息能在设备树运行时视图里对应到节点——地址、长度、属主三样对上号，映射关系就尽在掌握：

$ cat /proc/iomem | head
00000000-3fffffff : System RAM
  ...
fdd20000-fdd20fff : gpio@fdd20000     ← 本章写死的那个 GPIO 区
ff020000-ff020fff : i2c@ff020000
​

调试时这份清单常用来核对"驱动映射的地址对不对"：第 7 章排错实录里"写入成功但灯不亮"的一类根因，就是映射基址与设备实际占用的区域对不上——对着清单查一遍，两分钟就能定性。

常见追问

追问一：映射成功之后，能不能把返回的指针直接当普通内存用指针算术访问？ 地址能通，规矩不能破。普通指针访问绕开了专用访问函数的三个承诺——不保证访问宽度、不保证顺序、在部分架构上可能连地址空间都不对；更隐蔽的是编译器与处理器都可能对普通访问重排序，寄存器操作一旦被重排，硬件收到的顺序与代码书写顺序无关，故障表现为"偶尔不亮、偶尔状态错乱"。规矩的记法很简单：映射来的地址只交给读写函数族，不交给裸指针。

追问二：一块寄存器区能不能映射两次，两个驱动各用一份？ 技术上办得到，工程上绝对禁止。同一寄存器区两份映射意味着两个属主同时改写硬件状态，谁也不知道对方写过什么——这本质上是把并发问题从代码层压到了硬件层，比软件竞态更难查。正确姿势是硬件资源归属唯一驱动、驱动内部再用锁保护临界区；真要跨驱动共享硬件，内核有专门的复用与热插拔机制，而不是靠两份映射各写各的。

本节要点回顾

• 物理地址不可直接访问：页表只认虚拟地址，ioremap 负责办证。
• 统一编址是主流：寄存器与内存同空间但不同命，禁缓存禁重排。
• 专用访问函数三承诺：顺序、宽度、跨架构一致。
• 托管资源是正途：devm_ 前缀让映射随设备生命周期自动管理。

地址打通了，但点灯是驱动"说"、硬件"听"。下一节反过来——硬件主动说话时，驱动怎么接。
