2.2 字符设备注册：设备号与 cdev
2.2 字符设备注册：设备号与 cdev
本节摘要：字符设备在内核"上户口"要走三步：申请设备号、注册 cdev 操作表、在设备模型里登记设备实例。本节逐步实现这三步并讲清撤销顺序，让 LED 驱动从孤立模块变成内核字符设备框架的在册成员。
上一节的模块还只是一段"可以被装入内核的代码"，内核并不知道它代表一台设备。要让 1.1 节旅程中"VFS 按主设备号定位驱动"那一站成立，驱动必须完成登记：告诉内核"这个主设备号归我，操作入口在 file_operations 里，设备实例叫这个名字"。本节把这套手续一次办齐。
第一步：申请设备号
设备号是 1.3 节讲过的"身份证"——主号指驱动、次号分实例。内核提供静态与动态两种申请方式：静态写死主号，适合设备号早已约定俗成的老设备；动态由内核分配空闲主号，是现代驱动的默认选择。我们的 LED 用动态申请：
#include <linux/fs.h> #include <linux/cdev.h> static dev_t led_devt; /* 设备号：主次号的合成值 */ static struct cdev led_cdev; static int __init led_cdev_init(void) { int ret; /* 动态申请 1 个设备号，led 为设备名，仅用于 /proc/devices 展示 */ ret = alloc_chrdev_region(&led_devt, 0, 1, "led"); if (ret < 0) { pr_err("led: 申请设备号失败\n"); return ret; } pr_info("led: 获得主设备号 %d 次设备号 %d\n", MAJOR(led_devt), MINOR(led_devt)); return 0; }
申请成功后，日志会打出分到的主设备号——重启后这个号码可能不同，这个"漂移"问题留给 2.4 节的 udev 解决。申请失败的处理体现了内核编程的基本礼仪：每个失败分支都要有日志与错误码出口，让上层调用者能定位与回滚。
💡 关键直觉：设备号申请就像开工前领工牌——没有工牌（设备号），后面的注册、节点创建统统无从谈起；而领了工牌不干活（忘记注销），工牌池就会被占满。
第二步：把操作表挂进 cdev
cdev 是内核字符设备框架的核心结构，它把"设备号"与"操作入口表"绑定在一起。绑定分三拍：初始化 cdev、填入操作表、按设备号注册：
static const struct file_operations led_fops = { .owner = THIS_MODULE, /* 属主指向本模块，防使用中被卸出 */ .open = led_open, /* 以下三个回调在 2.3 节实现 */ .write = led_write, .release = led_release, }; /* 紧接上一步，init 函数内继续 */ cdev_init(&led_cdev, &led_fops); led_cdev.owner = THIS_MODULE; ret = cdev_add(&led_cdev, led_devt, 1); if (ret < 0) { pr_err("led: cdev 注册失败\n"); goto err_cdev; }
cdev_add 执行完毕的瞬间，"某主设备号上的操作请求会路由到这张表"这件事就在内核里生效了。owner 字段值得多看一眼：它建立模块引用计数——只要有进程还开着这台设备，卸载模块的请求就会被拒绝，防止"函数还在被调用，代码却已卸出"的灾难。
第三步：在设备模型里登记
到这里字符设备框架已经认识驱动了，但系统整体（包括用户态的 udev）还看不到它。最后一步是在内核设备模型里创建设备实例，这一步会同时在 sys 文件系统的设备树上生成条目，并向用户态广播"设备到来"事件——2.4 节 udev 靠的正是这个事件：
#include <linux/device.h> static struct class *led_class; /* init 函数内继续 */ led_class = class_create("led"); /* 设备类别：/sys/class/led */ if (IS_ERR(led_class)) { ret = PTR_ERR(led_class); goto err_class; } /* 设备实例：名字会出现在 /dev 与 sys 中，LED0 为次序 0 */ device_create(led_class, NULL, led_devt, NULL, "led%d", 0);
执行后，sys 文件系统里出现类别目录与设备符号链接，内核向用户态发出热插拔事件。设备模型这条线在第 4 章会全面展开——它也是平台总线匹配的基础设施。

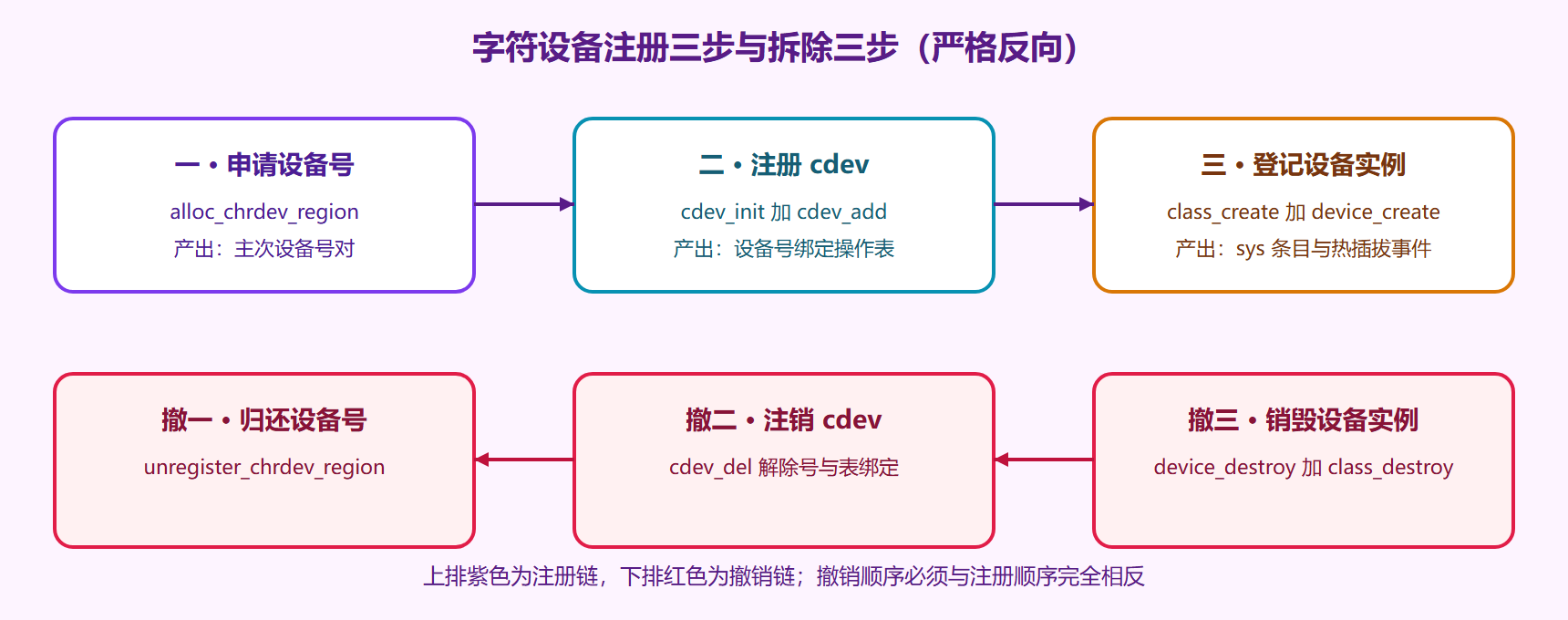

注册解剖图
三步注册与对应撤销
拆除顺序：错误的代价
卸载时的清理必须严格反向：先销毁设备实例、再注销 cdev、最后归还设备号。顺序颠倒会出大事——比如先归还设备号再销毁设备：设备实例还引用着这个号，销毁动作本身可能触发对已释放编号的访问；更危险的是 cdev 还在册时归还设备号，另一个驱动可能立刻拿到这个号并注册，两套操作表争夺同一主号，系统行为不可预测。
正确的清理函数与错误回滚路径写在一起：
static void __exit led_cdev_exit(void) { device_destroy(led_class, led_devt); /* 撤三 */ class_destroy(led_class); /* 撤类别 */ cdev_del(&led_cdev); /* 撤二 */ unregister_chrdev_region(led_devt, 1); /* 撤一 */ } /* init 中的错误回滚，同样遵循反向原则 */ err_device: device_destroy(led_class, led_devt); err_class: class_destroy(led_class); err_cdev: cdev_del(&led_cdev); unregister_chrdev_region(led_devt, 1); return ret;
⚠️ 常见坑：初始化函数在中间某步失败后直接 return，前面已成功的步骤没有回滚——每次装入失败都泄漏一点资源，最终设备号池枯竭。错误路径的资源回收不是可选项，代码评审时这是必查项。
常见追问
追问一：设备号、cdev、设备实例三步，能不能合并成一步省点心？ 内核确实为简单场景准备了"套餐"：混杂设备把默认主号、cdev 注册与类别登记打包成一个注册函数，一次调用三步并作一步，适合只有一两个实例的小驱动。但套餐换走了灵活性——主号固定、命名规则受限、多实例管理要自己想办法。LED 驱动故意走全流程，正是因为这三步各自的语义会在第 4 章的平台模型里改头换面再次出现：先看清楚每一步在做什么，后面才分得清哪些由框架代劳、哪些仍归你管。
追问二：装入后重复执行注册，会发生什么？ 典型症状是注册函数返回"文件已存在"类错误——设备号区间或设备名已被占用。重复装入同一个模块会被内核直接拒绝（同名模块不允许并存），但两个不同模块抢同一个名字、或同一模块的初始化函数被并发触发，都会走到这个报错。处理方式一律是检查返回值并走回滚，而不是假设注册必然成功——这也是本节错误路径练习的另一半用意。
本节要点回顾
- 三步上户：设备号、cdev、设备实例，每步产出明确、缺一不可。
- owner 字段保平安：引用计数防止"边被调用边被卸出"。
- 设备模型是广播站：device_create 触发的热插拔事件是 udev 自动创建节点的信号源。
- 拆除严格反向：注册顺序的镜像就是唯一正确的撤销顺序，错误回滚同理。
户口办好了，下一节填那张操作表——实现 open、write、release，让命令行的字符第一次变成引脚上的电平。
