6.3 电源管理：休眠、唤醒与运行时电源

6.3 电源管理：休眠、唤醒与运行时电源

本节摘要：电源管理分两层——系统级休眠唤醒的回调契约，与设备级的运行时自动省电。本节讲清休眠链的执行顺序、回调的对称写法、唤醒源的注册，以及运行时电源的引用计数机制，并复盘一次"唤醒后设备失联"的典型故障。

电池供电的设备每天都要经历几十次休眠唤醒：合盖即睡、开盖即醒，用户期待这一切在三秒内无缝完成。驱动的责任是在睡与醒的两个瞬间兑现契约——睡眠前把设备带到安全状态、唤醒后把它原样带回工作状态。看似简单的两件事，藏着一整套状态机与顺序协议。

系统休眠：一条严格排序的链

用户按下休眠，内核做的事可以概括成四幕：冻结进程与任务；按设备树依赖关系从叶子到根逐台调用驱动的挂起回调；把系统内存留在供电、其余全部断电；醒来时逆序调用恢复回调，最后解冻进程。

顺序是理解一切的钥匙。挂起必须从叶子设备开始：网卡依赖总线桥、总线桥依赖时钟控制器——先把末端设备挂起，再关上游供电，不会出现"上游已断电、下游还在发访问"的惨剧。恢复严格逆序：先唤醒上游供上电，末端设备才能正常初始化。这套顺序由电源管理核心按设备依赖图自动编排，驱动只管写好自己的回调。

#include <linux/pm.h>

static int led_suspend(struct device *dev)
{
    /* 入睡前：停止闪烁定时器，熄灯，寄存器状态已由硬件自保持 */
    blink_stop();
    iowrite32(0, led_gpio_base);
    return 0;
}

static int led_resume(struct device *dev)
{
    /* 醒来后：硬件已断过电的寄存器要全部重写 */
    led_hw_reinit();          /* 重映射检查、方向寄存器重配 */
    if (user_wants_blink)
        blink_start();
    return 0;
}

static const struct dev_pm_ops led_pm_ops = {
    .suspend  = led_suspend,
    .resume   = led_resume,
    .freeze   = led_suspend,     /* 休眠到内存与休眠到盘共用逻辑 */
    .restore  = led_resume,
    RUNTIME_PM_OPS(led_runtime_suspend, led_runtime_resume, NULL)
};

/* 挂进平台驱动：.driver.pm = &led_pm_ops */
​

回调命名里藏着历史包袱：不同休眠模式对应不同回调组，多数驱动用同一套逻辑填满它们即可。要点是对称——挂起停了什么，恢复就重启什么；挂起前硬件状态是否丢失，决定恢复要不要全量重配。

⚠️ 常见坑：唤醒后设备失联。挂起回调里只停了软件没保存硬件上下文，而这块设备在休眠中真断了电——醒来寄存器一片空白，驱动却以为一切如旧。判断依据是硬件手册的"电源域"说明：跨电源域的寄存器，恢复路径必须全量重写。7.1 节的排错实录里有这个案例的完整破案过程。

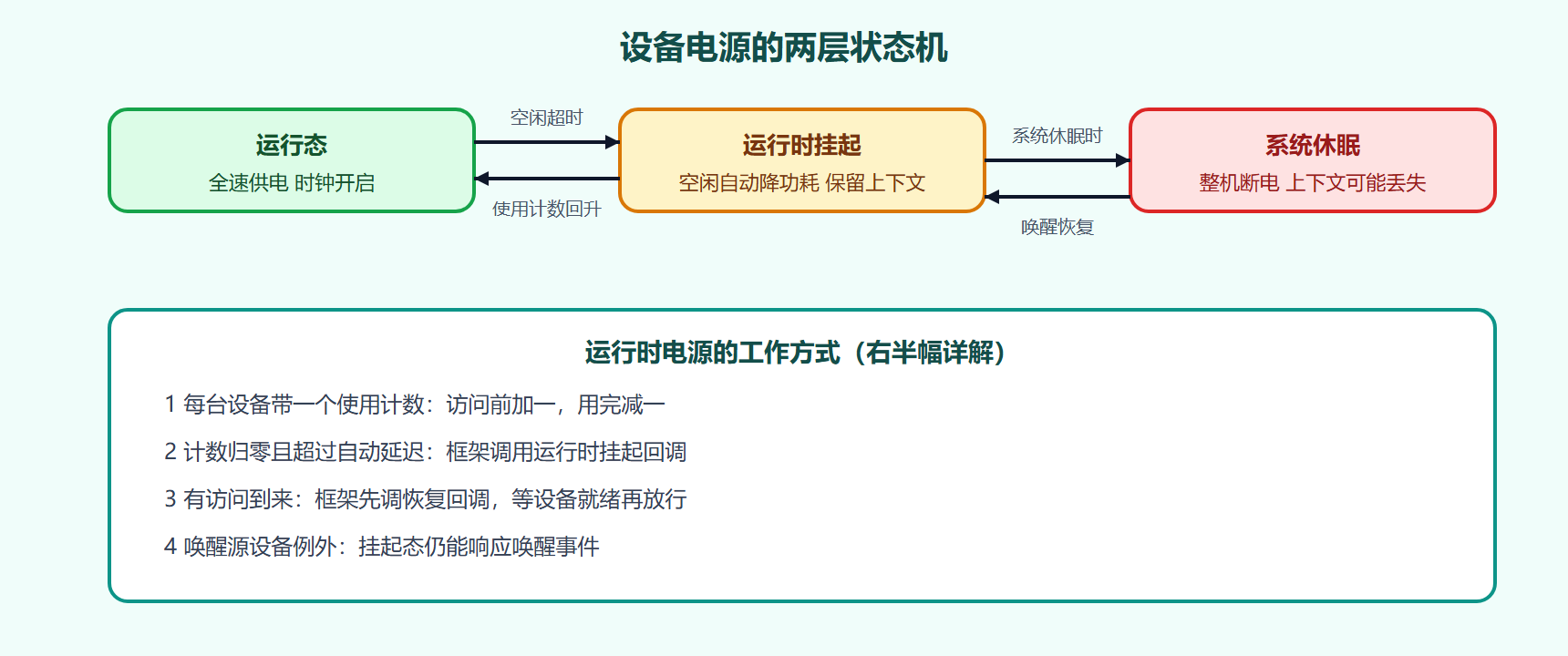

电源状态机与回调触发点

运行时电源：空闲即省电

系统级休眠是"整机大睡"，运行时电源管理是"设备随时小憩"：一台传感器三十秒没人访问，框架自动让它进入低功耗态；下一次访问到来前，再把它唤醒。驱动侧的三件事：

/* 一：probe 末尾启用运行时电源并置初始空闲 */
pm_runtime_enable(dev);
pm_runtime_mark_last_busy(dev);

/* 二：访问设备前后管理使用计数 */
pm_runtime_get_sync(dev);      /* 计数加一并确保设备在线 */
val = ioread32(base);
pm_runtime_put_autosuspend(dev);   /* 计数减一，启动空闲计时 */

/* 三：实现挂起与恢复回调 */
static int led_runtime_suspend(struct device *dev)
{
    clk_disable_unprepare(led_clk);     /* 关时钟：省电大头 */
    return 0;
}

static int led_runtime_resume(struct device *dev)
{
    clk_prepare_enable(led_clk);
    led_hw_reinit();                    /* 时钟断过的寄存器要重配 */
    return 0;
}
​

使用计数是核心机制：计数非零设备必须在线，归零后框架才开始考虑挂起。get 与 put 的配对比锁的加解锁还要严格——漏一个 put，设备永远醒着白耗电；漏一个 get，访问砸在睡着的设备上读回一堆垃圾。

自动延迟的存在是为了防抖：频繁"挂起又唤醒"比稳定开着更费电也更伤延迟，所以默认等一段空闲再挂起。吞吐型设备（网卡、存储）还要配合"用满预算再挂"的节奏策略，这部分第 6.5 节性能视角再提。

唤醒源：睡着的哨兵

有一类设备特权加身：整机深睡时它必须保留侦测能力——电源按键、盖开关、网络的魔术包唤醒。这类设备要注册为唤醒源，电源管理框架为它保留最低限度供电。注册后还有一条纪律：作为唤醒源的设备，其驱动挂起回调里不能关闭唤醒事件的侦测路径，否则哨兵自己先聋了。

实战清单：给驱动做一次"电源审计"

把本节内容落成一张可执行的审计清单，新驱动合入前逐条过：

• 回调对称：挂起停掉的每个东西（定时器、队列、中断使能），恢复里是否逐项重启？
• 上下文重配：对照硬件手册的电源域表，跨域寄存器恢复路径是否全量重写？
• 唤醒源声明：设备是否需要深睡侦测？挂起回调是否保留了侦测路径？
• 运行时计数配平：代码走查每一对获取与释放，错误路径是否也配平？
• 依赖顺序：设备是否依赖别台设备（时钟、总线）？声明是否让框架能排出正确顺序？

审计中最高频的发现是第三条——大量驱动作者从没读过电源域表，全凭"测试没发现问题"支撑假设。7.1 节案例二的教训就是这条的代价：偶发失灵的根因早在设计阶段就能从手册里读出来。

常见追问

追问一：驱动不做电源回调，设备休眠时会发生什么？ 框架按"没意见"处理：设备被留在上电状态进入系统级挂起，时钟停摆、电源域按序下电，醒来后寄存器回到复位值——而驱动还以为状态一切照旧，于是按键无响应、配置凭空消失。也就是说，不写回调不是"不参与"，而是"缺席审判"：硬件照样被断电，只是没人替它善后。这也是"休眠后设备失灵"类故障的第一嫌疑：查驱动有没有实现挂起恢复对，比查硬件问题便宜得多。

追问二：运行时电源计数每收发包都要获取释放一次，开销可忽略吗？ 单次开销确实是纳秒级的原子操作，但高频路径上还有第二笔账：频繁的获取释放会让空闲检测永远不成立，设备反而不进低功耗态；反过来若计数器设计得过于激进，又会在活跃与挂起间反复横跳——每次横跳都是一次真实的硬件状态切换，微秒级的延时毛刺就这么来的。工程上常用的折中是延迟挂起：计数归零后先等一个宽限期再真正下电，把"省电"与"稳定"摆在同一个旋钮上调。

本节要点回顾

• 休眠链按依赖排序：挂起从叶到根、恢复逆序，驱动只写回调不排顺序。
• 对称与全量重配：断过电的寄存器醒来必须重写，别赌硬件状态还在。
• 运行时电源靠计数：get 与 put 严格配对，空闲自动小憩。
• 唤醒源保留哨兵：深睡仍要能叫醒系统的设备别关侦测路径。

电源管好了，驱动还剩两门修养课：面对恶意输入的安全设计，以及让设备跑得更快的性能优化——下一节先讲安全。
