2.1 架构图解与分层

2.1 架构图解与分层：四层契约与两个状态机

本节摘要：RocksDB 的分层不是模块堆叠，而是契约的分解：API 层承诺原子与顺序，内存层承接状态跃迁，持久层编织时间与空间的拓扑，系统交互层负责与操作系统共舞。本节给出四层视图与各自的承诺清单，随后展开两个关键运行时状态机——MemTable 五态与后台线程池四态。它们是理解写入洪峰缓冲与在线运维的理论底座。

从一个误判说起

一个新手团队的排错记录值得引以为戒：他们的服务偶发写入延迟飙升，团队的第一反应是「磁盘不行了」，换盘、换机型折腾两周无果。后来有人打开引擎的运行时指标，发现问题出在别处——他们的报表任务每天定时发起全表扫描，把 Block Cache 冲得干干净净，随后的点查全部落空，延迟自然飙升。磁盘无辜，问题出在内存管理层与使用方式的关系上。

这个误判的根源，是把引擎当成了一个不可分的整体。而 RocksDB 的分层结构恰恰是为了让这类问题可以被「定位」而不是被「猜测」：每一层有明确的职责边界，每一层的违约都有专属的症状与指标。本节先把四层契约讲清楚，再给两个状态机——它们是这套架构里最容易出状态、也最值得盯着的动态部分。

四层视图：每层的承诺清单

第一层，API 语义层。 Put、Get、迭代器这些调用是引擎的前台大厅。它向上承诺三件事：原子性（单次写要么完整生效要么完全不可见）、顺序性（写入按调用顺序获得递增序列号，成为一切版本仲裁的标尺）、可靠性（显式要求同步时，返回即代表日志已落盘）。它刻意不暴露任何内部状态——你问不到「MemTable 满了没有」。这个「不暴露」是设计而非疏漏：一旦上层依赖内部状态，接口就再也改不动了。

第二层，内存管理层。 承接写入的第一跳。MemTable 与冻结表负责把洪峰缓冲在内存里，内存池负责分配纪律。它向 API 层承诺：冻结瞬时完成、刷盘异步进行、快照视图始终一致。第 2.2 节会拆它的内部结构。

第三层，持久化管理层。 SST 文件、层级拓扑、Compaction、版本管理都住在这里。它向内存层承诺：刷出的文件可恢复、压缩不破坏版本语义、文件生命周期有唯一的权威记录（版本账本，第 3 章主角）。它是三本放大账的主要发生地，第 5、6 章的主角。

第四层，系统交互层。 引擎与操作系统打交道的边界：直读写还是走页缓存、后台线程绑不绑核、内存水位如何协商。设计姿态是谦卑的——不假设独占硬件，而是读懂操作系统的行为再与之配合。比如报表扫描冲缓存的问题，正解不是换盘，而是让扫描走不受缓存干扰的通道。

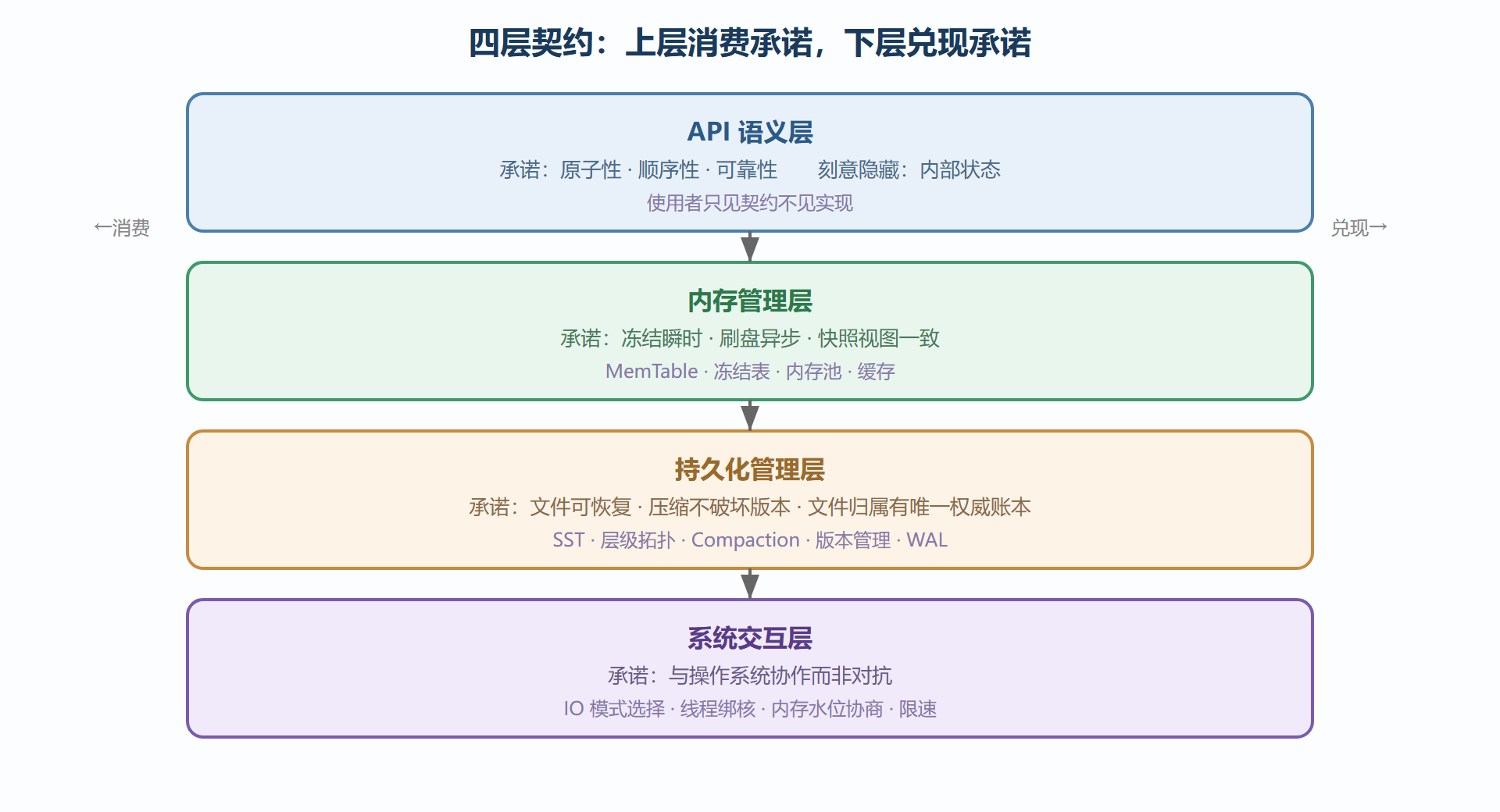

图2-1 四层契约与承诺流向

排错时这张图当决策树用：写入丢失查第一、三层的衔接（日志与刷盘）；延迟毛刺查第二层（缓存与冻结排队）；空间膨胀查第三层（压缩与版本）；整机资源争抢查第四层（线程、限速、IO 模式）。先定位层，再定位机制，比全局乱猜快得多。

状态机一：MemTable 的五态人生

内存里的每一张表都走一条固定的状态路径，五态依次是：

1. 活跃：接收新写入，内存占用持续增长；
2. 冻结：达到阈值，停止接收写入，转为只读；新写入切到新开的表；
3. 待刷：被后台刷盘线程选中，正在序列化为 SST；此期间它仍可被读——快照一致性靠的就是这条；
4. 已刷：SST 写完，对应的日志段落可以回收，等待析构；
5. 销毁中：引用计数归零，内存开始回收。

这条状态路径的价值在第 2 态与第 3 态的解耦上：冻结是微秒级的（改个指针），刷盘是毫秒到秒级的（真要写盘）。两者的解耦让写入洪峰在内存里排起了队，而不是直接顶在磁盘上。引擎允许多张冻结表同时排队，排队的上限有配置约束——队列太深会吃光内存，太浅会失去缓冲意义。第 8 章调优时这对参数是一对经典的搭档。

状态机二：后台线程池的四态

后台线程池承担刷盘与压缩，它自己也有状态：空闲（无任务，线程休眠）、运行（执行刷盘或压缩任务）、暂停（收到暂停指令，不再分发新任务，但手头任务做完）、停止（实例关闭，等任务收尾并析构）。看起来平淡，但「暂停」这一态是运维的宝贝：在线变更配置、做诊断、给宿主机腾 IO，都可以暂停后台任务而不中断前台读写。配合动态调整后台线程数的能力，它让「运维操作不伤服务」从愿望变成机制。

线程数本身是一对要算账的参数：刷盘线程与压缩线程共享还是分开、各配多少，直接决定洪峰时谁先被服务、压缩积压时写入还能撑多久。这些权衡留在第 8 章，这里先记住结构：调度与执行分离——压缩调度器只负责挑选与打包任务，执行交给线程池，两者互不阻塞。

一段观察代码

下面这段会话式代码演示如何在不读源码的前提下「看见」状态机。把它跑在你自己的测试实例上，边写边看：

// 持续小写入，同时观察冻结与刷盘的节奏
for (int i = 0; i < 1000000; ++i) {
    std::string k = "key" + std::to_string(i);
    db->Put(WriteOptions(), k, std::string(200, 'x'));
    if (i % 100000 == 0) {
        // 查询当前内存中未刷盘数据的近似规模
        std::string val;
        db->GetProperty("rocksdb.estimate-pending-compaction-bytes", &val);
        // val 反映待压缩数据量；配合统计里的刷盘次数即可看到：
        // 每写满一个 write_buffer_size，冻结一次、刷盘一次——五态循环走一遍
    }
}
​

跑完你会得到一组台阶状的刷盘计数：每个台阶对应一次冻结与刷盘。台阶的间距就是你设定的写缓冲大小，台阶的高度差透露每次刷出的数据量。这个实验花十分钟，胜过读十篇讲冻结机制的文章。

本节要点

• 分层的本质是契约分解：每层只兑现自己的承诺，排错先定位「哪层违约」；
• API 层刻意隐藏内部状态，这是接口稳定的代价与收益；
• MemTable 五态的核心在「冻结」与「刷盘」的解耦，这是洪峰缓冲的结构基础；
• 后台线程池的暂停态让在线运维成为可能，调度与执行分离让后台任务可治理；
• 状态机不是理论装饰：冻结次数、刷盘节奏、压缩积压全部可以从指标里读出来。

四层契约已经铺开。下一站推开三大组件的机房门，看 WAL、MemTable、SSTable 各自的内部构造。
