6.1 中断机制
6.1 中断机制
本节摘要：中断是外部事件进入系统的唯一快速通道，实时系统的微秒级响应全部押在这条通道上。本节拆解中断延迟的构成、讲清中断优先级与任务优先级的关系、立出服务程序的纪律清单，并给出两个最容易踩中的配置陷阱。
「短进短出」是中断服务程序写法的第一行军规：进来只做必须立刻做的事，其余全部交给任务。这条军规人人听过，但多数人第一次违反它时毫无自觉——在中断里调了一个格式化打印，或者取了个互斥量。本节把军规背后的原理讲透：中断为什么必须短、延迟由哪几段构成、优先级体系怎么配才不埋雷。
延迟由四段构成
从「引脚电平变化」到「你的第一行服务程序代码」，中间隔着四段。第一段是全局关中断时间：系统里所有执行过关中断指令的代码（临界区）都会推迟这段等待，全系统最长的一次关中断决定了延迟的下界——这也是 4.1 节强调关中断必须以微秒级为限的原因。第二段是中断控制器仲裁：多个请求同时到达时按优先级裁决，典型几个周期。第三段是硬件入栈与向量跳转：Cortex-M 自动压栈八个寄存器并跳到向量表项，约十二个周期。第四段才是你写的服务程序的前奏。四段里前三段由架构与配置决定、均有界可查，第四段由你的代码决定、无界可写——军规管的正是第四段。
顺带厘清三个容易混用的名词：中断延迟指事件到服务程序第一行；中断响应时间指到完成关键动作；中断恢复指返回被打断现场。实时需求写在延迟或响应上，测量与优化都按此对号入座。
两套优先级，别混为一谈
中断优先级与任务优先级是两个独立体系，配置错误是新手事故的头号来源。任务优先级由内核管理，服务于调度器；中断优先级由中断控制器管理，服务于硬件仲裁，数量级上是「中断快于一切任务」。两条铁律：
第一，不要在中断里调用任务世界的阻塞函数。服务程序运行在中断上下文，没有任务身份，阻塞等待会让整个系统停摆。需要通知任务时，只调用带 FromISR 后缀的内核函数——它们不阻塞、只记录、出口统一切换。
第二，会调用内核 FromISR 的中断，优先级必须落在内核允许的区间。以 Cortex-M 的 FreeRTOS 为例，配置项划出一条线：优先级数值低于这条线的中断（抢占能力更强）被禁止调用任何内核函数，只允许纯硬件操作。把高速率中断配到线以上又调了 FromISR，是「偶发死机」的著名来源——它违反的是内核对临界区保护的假设。数值方向也容易配反：很多芯片上数值越小优先级越高，与任务优先级的习惯正好相反。
嵌套与屏蔽：让重要的先跑
中断嵌套指高优先级中断打断低优先级服务程序。它是保证「最急的事件最先处理」的机制，但也让最坏情况分析变复杂：一个服务的执行时间要叠加在所有低优先级服务的延迟上。配置原则是把「必须微秒级响应」的事件放最高档、且这一档不做任何内核调用；次急的下调；把所有需要内核服务的归入统一区间。这样延迟分析变成简单的分段加法。
屏蔽（暂时关掉某些中断）用于保护极短临界区，注意两点：屏蔽要精准——只屏蔽与自己竞争的那几路，而不是一关全关；屏蔽时段要计入该中断的延迟预算，写进设计文档。下面是测「全系统最长关中断时间」的思路，它是延迟分析的第一输入：
/* 用一路空闲定时器捕获关中断窗口：进入 ISR 时读时间戳 */ void Probe_IRQHandler(void) /* 用一路真实中断做探针 */ { uint32_t lat = Timer_CounterRead() - s_edgeStamp; if (lat > s_maxLatency) { s_maxLatency = lat; /* 记录最大值，周期上报 */ } Timer_ClearFlag(); }

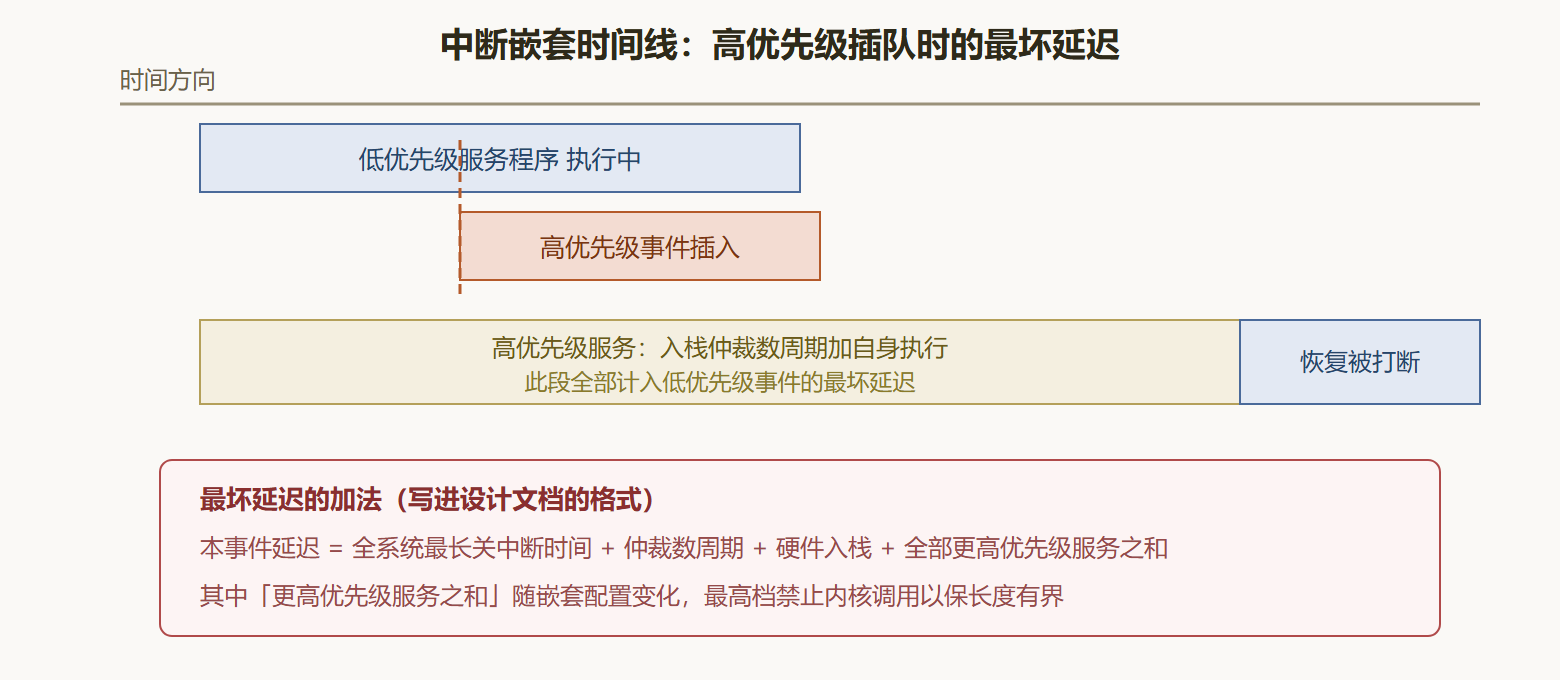

图：中断嵌套下的时间线与各段延迟
服务程序纪律清单
允许做的事，清单很短：读写外设数据寄存器或 FIFO、往队列或静态池里搬数据、调用 FromISR 函数通知任务、清中断标志。禁止的事按危害排序：任何阻塞调用（包括看似无害的内存分配与互斥量请求）、浮点运算（部分内核要求额外声明）、超长的循环处理（超过几十微秒就该挪去任务）、调用不可重入的库函数（格式化、字符串转换常见中招）。审查一段服务程序时按这张清单过一遍，越界项一目了然。
把处理逻辑挪到任务侧不是损失而是收益：任务里可以用完整的语言设施、可以阻塞等待资源、崩溃也有任务级的隔离与恢复手段。中断留给它唯一的职责——把事件尽快变成任务世界的一个通知。
本节要点回顾
- 延迟四段中前三段有界可查，全局最长关中断时间是第一输入；
- 两套优先级独立运作，混淆它们是中断配置事故的头号来源；
- FromISR 函数与内核允许的优先级区间，两条配置铁律缺一不可；
- 嵌套让最坏延迟变为分段加法，最高档中断应保持纯硬件路径；
- 服务程序只做取数与通知，处理逻辑全部下沉到任务侧；
- 禁止清单的头三项：阻塞调用、超长循环、不可重入库函数。
常见问题
问：怎么给中断分档？ 从后果倒推：先找系统中响应最快的硬需求（它的时限决定最高档），再按延迟四段加法逐档下排，最后把需要内核服务的中断统一放进允许区间。分档表写进设计文档，配一路探针实测校验。
问：中断里读 FIFO 读到多满才罢手？ 以「清空到下一次中断前不会溢出」为限，多了就是把任务的工作搬到中断。经验是把「搬运」与「判断」分开：中断只搬，判断在任务——判断逻辑一变，中断代码零改动。
问：向量表重定位是什么坑？ 代码搬进 RAM 或挂上引导加载器后，向量表位置变了，忘了重定位就是「中断全灭」或「跳进野地址」。移植后用一路测试中断验证向量，这是 8.2 节第二步的固定判据。
问：中断嵌套深度有上限吗？ 硬件支持任意深度，工程上建议限制在两层以内：每深一层，最坏延迟的加法就多一项，可分析性随之衰减。需要更深嵌套的需求，通常是优先级分档没做对的症状。
问：下半部机制在 RTOS 里对应什么？ 任务世界的延迟处理就是把工作交给任务——队列加专职任务就是 RTOS 的下半部。机制名字不同，思路与通用系统一致：上半部短到极致，其余全部延后。
从案例看延迟预算的编制
把本节的方法合成一张中断预算表的样子：某项目有三路中断——急停引线（硬时限两百微秒，最高档，纯硬件路径）、编码器捕获（十微秒级服务，次高档）、串口接收（需要内核投递，允许区间内）。编制校验时发现：急停档下面若再放任何一路服务时长无界的中断，加法就会越过两百微秒——于是把原本挤在最高档的一路日志中断下调两档，加法立即闭合。这张表的编制过程没有一行代码，但它避免了未来某天「急停偶尔慢一拍」的定性返工。预算的意义正在于此：冲突在设计阶段现形，而不是在客户现场。
