8.3 调试与性能分析

8.3 调试与性能分析

本节摘要：实时系统调试的核心矛盾是观测者效应：断点暂停一切，打印扭曲时序，而要抓的问题恰恰活在完整的时间线里。本节给出从轻量探针到全量跟踪的观测工具箱，以及一套「从超时点倒着走」的时间线分析方法。

「Trace」——跟踪录制，是实时系统调试圈的核心行话：把系统里发生过的每个事件（任务切换、中断进出、内核调用）连同时间戳录进缓冲区，事后回放整条时间线。它与断点调试是两种世界观：断点问「此刻变量是什么」，跟踪问「这段时间谁在跑、为什么是它」。本节讲的全部工具与方法，都围绕后一个问题。

断点为什么会失灵

先承认现实：实时系统的大多数疑难问题对传统手段免疫。暂停式断点一挂上，中断照常触发、任务却停在半空，恢复后时序已面目全非——你观察的不再是问题发生时的系统。printf 同罪：一次格式化加串口输出就是几百微秒的额外负载，它把竞态窗口拉开或闭合，「加了打印就复现不出来」的经典现象由此得名——这类随观测行为改变的问题有个别名，叫海森 bug。结论不是弃用这些手段，而是认清它们的能力边界：变量与逻辑错误归它们，时序问题必须交给时间维度的观测。

观测三件套：内核自带的地基

多数内核免费提供三层查询接口，构成观测地基。第一层任务列表：列出系统中全部任务的状态、优先级、栈水位——一次调用就能发现「谁卡在哪、谁的栈快见底」。第二层运行时统计：各任务的累计执行时间与占比，用高精度时钟（6.2 节的定时器）做标尺；它回答「处理器时间去哪了」这个排障第一问。第三层水位查询：队列峰值水位、堆的历史最低余量（5.2 节的仪表），让缓冲与内存的容量规划有数可依。

/* 排障三板斧：挂进诊断任务或命令行接口按需调用 */
vTaskList(s_buf);              /* 谁存在、什么状态、栈剩多少 */
vTaskGetRunTimeStats(s_buf2);  /* 时间都花在谁身上 */
/* 队列水位：uxQueueMessagesWaiting 在关键时刻快照 */
​

三件套的共同优点是按需快照、对时序干扰小；局限是只有「点」，没有「线」——它告诉你现状，不告诉你怎么走到这个现状的。要「线」，就需要跟踪。

跟踪：把时间线录下来

跟踪的原理朴素：在内核的关键路径上（切换、中断进出、队列操作）埋入极轻的记录点，把事件类型与时间戳写进环形缓冲；缓冲满则覆盖最旧数据，或由触发条件停止录制。商用与开源工具（如面向 FreeRTOS 的系统级跟踪器、各家商业分析套件）都已把这套机制产品化：开发机上的软件把录制数据还原成甘特图式的时间线，每个任务、每段中断在时间轴上一目了然。

录制开销是跟踪方案的关键指标：优质方案的单事件记录成本在百纳秒量级，对多数系统够轻；但对最紧急的路径（6.1 节最高档中断），任何插桩都可能超预算——这类路径用纯硬件手段观测（后文），软件跟踪留给任务世界。

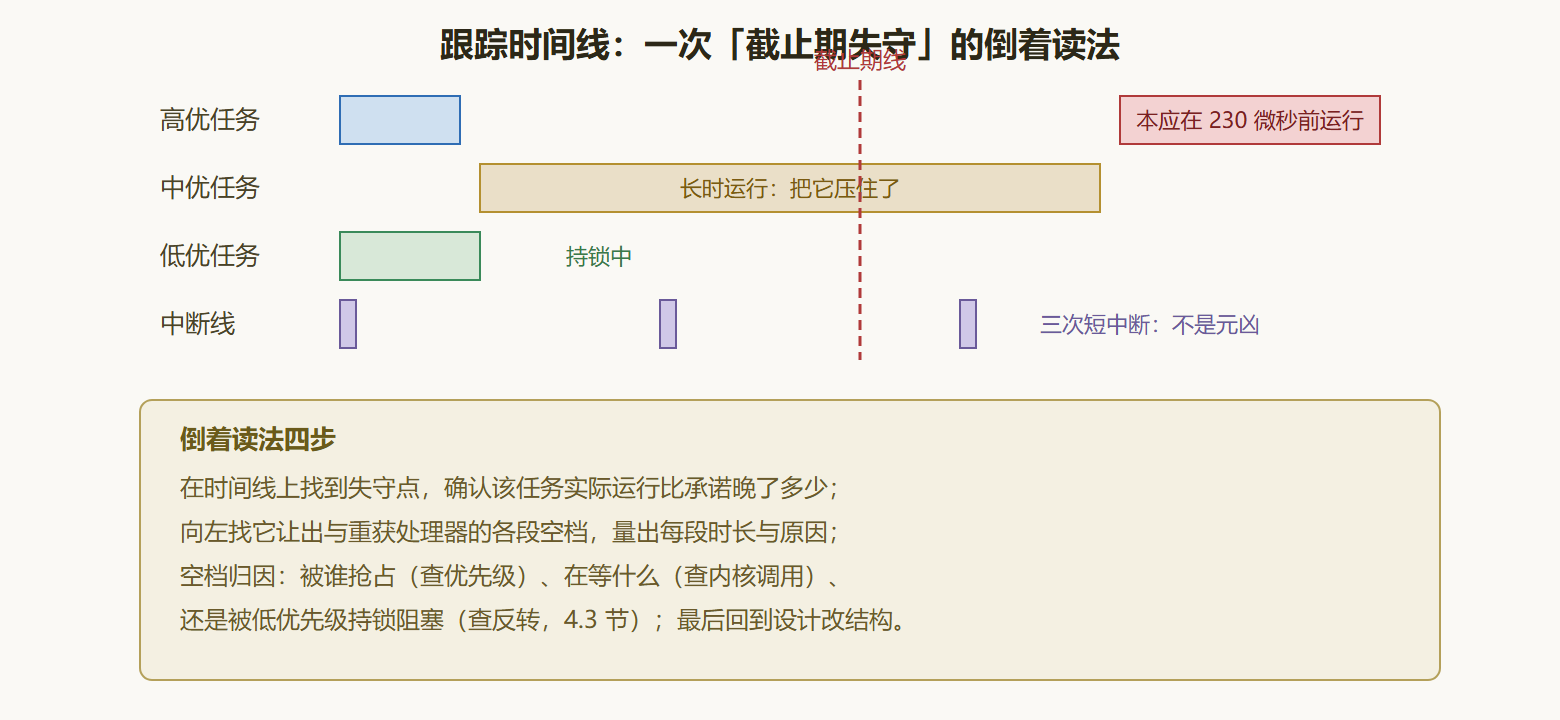

图：一条跟踪时间线的解读示范

时间线分析方法：倒着走

拿到跟踪数据后，分析方法是一套固定的倒序流程。先定位异常点：把承诺的截止期换算成时间线上的竖线，找到任务实际运行时刻与竖线的偏差。再向左走：这段延迟由哪些空档构成，每个空档的起止时刻、归属（哪个任务在跑、哪个对象在等）。然后归因：空档的原因只有三类——被更高优先级抢占（检查优先级是否合理）、等待内核对象（检查等待是否必要）、被低优先级持锁阻塞（4.3 节的反转，时间线上有非常典型的形状）。最后回到设计：改优先级、改锁结构或改缓冲策略，重新录制对比前后时间线。整个流程把「系统莫名变慢」这类开放式难题，变成了可以逐段丈量的工程问题。

硬件探针：最便宜与最贵两手

轻量一手的 GPIO 探针值得常备：在关键代码点翻转一个空闲引脚，示波器或逻辑分析仪直接量出两点的真实间隔，精度到纳秒且零软件开销——测切换开销（3.3 节）、校准移植时基（8.2 节）都靠它。昂贵一手是芯片的嵌入式跟踪单元：指令级执行流不经处理器干预直接导出，代价是专用调试器与引脚，用于最深层的时序 pathology（比如追查一次百微秒级的中断延迟异响是哪条指令路径引起）。两手配合：GPIO 定位区间，跟踪单元剖析区间内部。

本节要点回顾

• 断点与打印会改变时序，时序问题必须用时间维度的观测手段；
• 任务列表、运行时统计、水位查询是免费的地基，先于一切工具；
• 跟踪把事件加时间戳录进环形缓冲，回放整条时间线；
• 高档中断路径不插桩，用纯硬件手段观测；
• 倒着读法四步：定位失守、丈量空档、三类归因、回改设计；
• GPIO 探针测区间、跟踪单元剖内部，一粗一细两手都要有。

常见问题

问：跟踪缓冲区开多大？ 按目标事件速率与录制时长估算，再留一半：环形缓冲的好处是永远有最近的历史，关键是触发条件要能在出问题后及时停止录制、保住现场。

问：运行时统计本身有开销吗？ 有，且与统计精度成正比：高精度时钟读取与记账都在消耗周期。平时开粗粒度、排障时临时开细粒度，是常见的折中用法。

问：怎么判断「系统慢」是负载还是病态？ 对照运行时统计的占用分布：占用高且分布合理（大头压在预期任务上）是负载问题，走加算或减任务；占用不高却超期，就是病态——去时间线里找空档与反转形状，按倒读法走。

问：调试器还能怎么用？ 变量与调用栈的静态检查、以及故障后的现场取证（栈回溯、寄存器快照）依然是它的强项——把「暂停观测」交给它，把「时间观测」交给跟踪，两者分工不打架。

问：GPIO 探针会占用引脚资源吗？ 挑空闲引脚或复用调试引脚，正式版硬件可保留焊点不贴件——探针成本低到不值得省。需要多路同时观测时，逻辑分析仪比示波器更合适，路数与时长是它的主场。

问：日志与跟踪怎么分工？ 日志记录业务语义（发生了什么），跟踪记录时序行为（何时与多久）。两者交叉索引（日志条目带序号、跟踪区段带标记）时，排障效率翻倍。

建立系统的时序基线

排障快的团队都有一个秘密武器：时序基线。做法是系统首次联调通过后，录制一组「健康时间线」存档：关键任务的周期与抖动、主要中断的延迟、切换次数的秒级统计。此后任何异常，先与基线对比——差异点就是嫌疑点。基线还应随版本更新而更新，让每个正式版本都有自己的「健康快照」；录制建议用固定的负载脚本驱动，脚本变了基线重录，因为基线的可信度取决于负载的可复现性。这个习惯的成本是一次录制，收益是此后每次排障都从对比开始而不是从零开始。观测的目的从来不是数据本身，而是让「不正常」变得一眼可辨——基线就是那把标尺。
