9.3 典型案例剖析与陷阱清单
本节摘要：本节用一例故障复盘与一例设计复盘把全书机制放进真实工程，随后给出横跨九章的陷阱清单与可复用的设计模式表——这是教程的实战收束，也是你回到自己项目时的对照手册。
某天下午四点，一家检测设备厂商的售后群炸了锅：客户产线上的检测设备每天清晨六点前后「抽风」一次，运动轴突然停顿一百多毫秒，一天只有这一回，重启后一切正常。厂商的工程师已经排查了一周：换过线束、隔离了电源、升级了固件，问题依旧每天准时来访。本节的第一个案例就从这个现场开始——它会把前八章的观测工具与分析方法串成一场完整的破案。
复盘一：每天清晨六点的一百毫秒
背景。设备架构：运动控制任务（周期四毫秒，截止期八毫秒）之外，还有数据记录、远程上报、界面刷新等常规任务，内核为某商用 RTOS。控制任务的代码从未改动，故障却随客户开始使用「每日报表自动生成」功能而出现。
操作。工程师按第八章的方法进场：先挂三件套快照，任务列表与运行时统计看不出异常——所有任务都在正常工作，占用比例也合理。随即上跟踪器，录制整个清晨六点的窗口。时间线还原出这样的故事：报表任务每天六点启动，开始从闪存读取大量历史数据并格式化；格式化过程需要一块较大的临时缓冲，它在循环中反复「申请、使用、释放」；其中一次申请恰好落在记录任务持有内存互斥量的窗口内，而内存互斥量恰与控制任务共享的一段统计数据相关联——控制任务在下一个周期请求该互斥量时，被持有者连累，等待了远超平时的时长。
结果。跟踪时间线把责任链拍得清清楚楚：控制任务的四毫秒周期里出现了整整一百三十毫秒的空档，空档起点的内核调用记录显示它在等待互斥量，而持有者记录任务正被报表任务的内存申请与闪存读取拉长执行。修改方案按 4.3 节的清单执行：给该互斥量确认开启优先级继承；报表任务的临时缓冲改为启动期一次性分配（5.1 节的启动期分配原则）；把闪存读取挪出循环、改为块式批量。三处改动合计二十行代码。
解读。这起故障的教学价值有三层。第一层，「每天一次」不是灵异，而是周期性批量任务与实时任务的定时相遇——批处理任务与硬实时任务共存时，必须审查前者的资源行为，这恰是设计评审（9.1 节第七步）最该问的问题。第二层，三件套只能证明「现在正常」，时间线才能回答「那几毫秒去哪了」——观测手段的分层（8.3 节）在真实案件里就是破案的顺序。第三层，修复没有一处是「把代码写快」，全部是结构修正：继承防线、分配时机、读取方式——实时问题的答案几乎总在结构里。
变式。若该设备此后要求报表任务迁移到第二个核（7.1 节的分核路线），责任链里的「内存互斥量」将变成跨核共享数据，修复思路随之升级为「核间通道加数据所有权转移」，但审查方法不变：找到截止期失守的那段空档，向左归因。

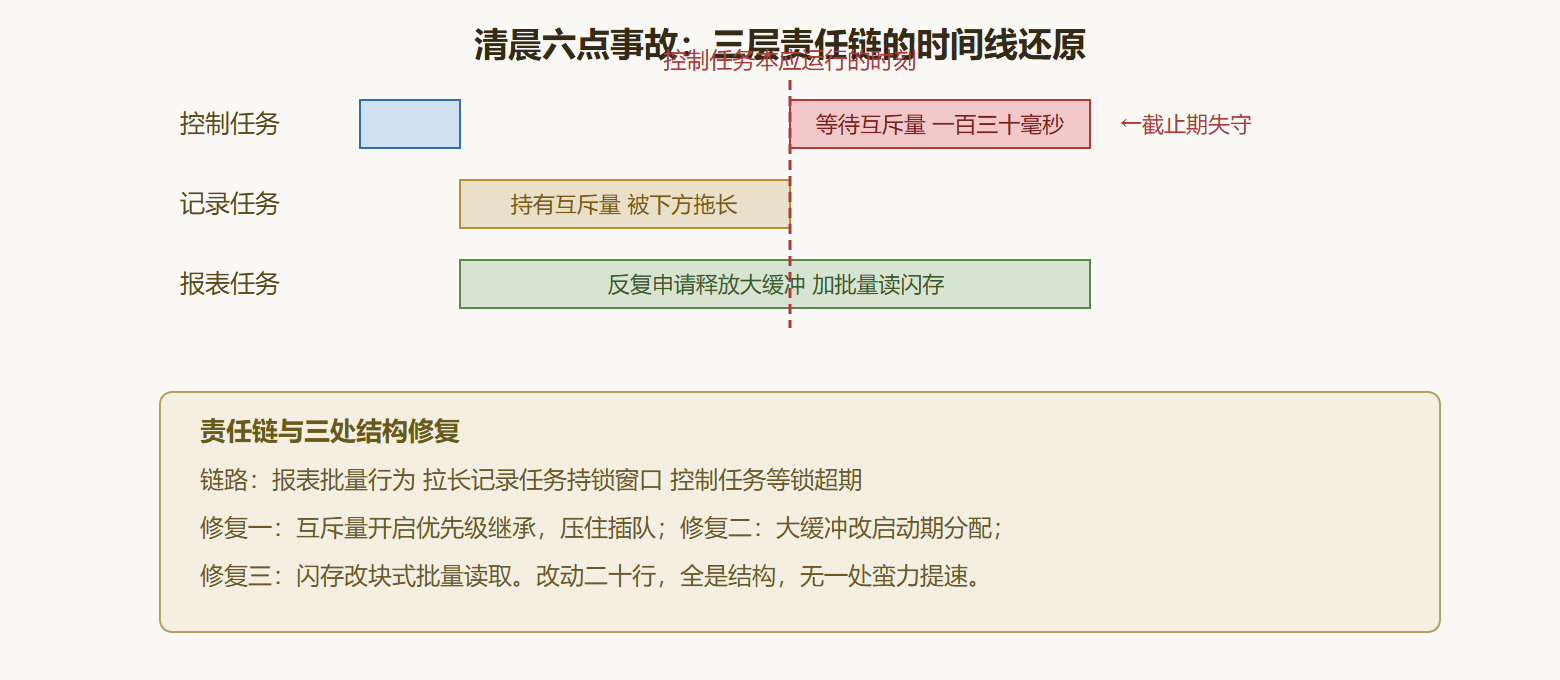

图：复盘一的责任链时间线
复盘二：一套车载控制器的设计全程
第二个案例反向而行：从需求走到交付，浓缩展示 9.1 节七步法的实际样貌。背景：某仓储 AGV 的车载控制器，要求二十毫秒内响应避障传感器、一百毫秒内响应调度指令、双电池供电运行整班。
推演。第一步翻译指标：避障链路端到端二十毫秒（含传感器到任务、判断、输出）、调度链路一百毫秒、平均电流一百五十毫安以下。第二步划分任务：控制任务（周期五毫秒）、避障任务（事件驱动，传感器中断唤醒）、调度通信任务（报文驱动）、报表与自检任务（秒级）。第三步分配与分析：速率单调排序后跑利用率，零点四六，一次通过；避障链路做响应时间迭代，加上了控制任务的抢占干扰与日志互斥量的阻塞项，合计六点八毫秒，余量充足。第四步同步与通信：传感器到避障任务用队列管线（深度四、满则丢弃旧帧）；日志互斥量开继承；全局加锁顺序表并入设计文档。第五步内存：全静态，避障帧池深四，任务栈水印验收，堆只在初始化用。第六步中断：避障中断放最高档、纯硬件路径，最高档与内核调用分界线写入移植配置。第七步预算汇总与评审：全部行余量高于四成，评审通过。
交付与验证。9.2 节的矩阵落地：避障链路在「控制任务最坏抢占加日志持锁」条件下实测九点一毫秒，浸泡四十八小时余量曲线平稳，压力清单五类全部触发验证。设备交付后运行半年，零时序类售后工单。
复盘要点。这单工程里没有一个高深技术——每个数字都出自前八章的公式与清单。它的启示恰在于此：实时工程的成败在推演链的完整性，不在个别技巧的华丽。七步法走全的项目，故障会在表格里现形；跳步的项目，故障在现场现身。
陷阱清单：全书高频事故 Top
把九章散落的坑收拢成一张速查清单，评审与排障时对照使用：
| 陷阱 | 所属章节 | 典型症状 |
|---|---|---|
| 相对延时累积导致周期漂移 | 3.1 | 采样越跑越歪 |
| 全部任务同一优先级 | 3.2 | 调度退化先来先服务 |
| 轮询式任务高频唤醒 | 3.3 | 切换开销吃满预算 |
| 信号量充当互斥锁 | 4.3 | 随机超时、神秘复位 |
| 关中断时间失控 | 6.1 | 中断延迟无上界 |
| 节拍频率为凑精度而超标 | 6.2 | 中断预算浪费 |
| 截止期路径调用文件或网络 | 6.4 | 毫秒级偶发卡顿 |
| 跨核通知先于缓存清理 | 7.1 | 偶发读到陈旧数据 |
| 浮点上下文未验证 | 8.2 | 双任务计算互相污染 |
| 预算表更新滞后于需求变更 | 9.1 | 联调期批量超期 |
设计模式表：可复用的结构
与陷阱对应的正面资产是几个反复出现的结构模式：分层响应（6.3 节，中断粗判加任务细算）、池加队列管线（4.2 与 5.1 节，静态池发筹码、队列传指针）、批处理隔离（6.4 节，重型任务降级加缓冲吸收）、认证孤岛（7.3 节，关键功能收进最小受控分区）、档位唤醒（7.2 节，按下次事件选睡眠台阶）。这些模式是各章机制的「预制件」，新项目的设计文档里直接点名复用，并注明参数依据。
本节要点回顾
- 故障复盘的方法骨架：三件套排查、时间线还原、空档归因、结构修复；
- 周期性批处理任务与硬实时任务共存时，必须审查前者的资源行为；
- 修复优先改结构（继承、时机、批量），而非局部蛮力提速；
- 设计复盘证明七步法的价值在推演链完整性，每个数字都有出处；
- 陷阱清单是评审与排障的速查表，设计模式表是可复用的预制件；
- 学完全书的标准不是记住公式，而是能在自己的项目里走完这条链。
