5.1 材质编辑器与节点图

5.1 材质编辑器与节点图

本节摘要：材质是引擎回答"这个表面在光照下长什么样"的配方，节点图是写配方的方式。本节拆解基于物理渲染的核心输入，讲清混合模式与材质域两个总开关，再用材质实例把一份配方变成一百个品种。

一面墙的两种死法

同一个走廊场景，两种材质做法两种结局：一种给每面墙单独建材质，图里连满贴图采样与数学节点，走廊三十面墙三十份材质，光照通道叫苦不迭；另一种做一份"墙面母材质"，把颜色贴图、粗糙度强度、平铺倍率做成参数，派生三十个材质实例各填各的参数。画面效果相同，开销天差地别——母材质只编译一份着色程序，实例只是换参数，而三十份独立材质就是三十份着色程序。材质工作的核心手艺不是"会连节点"，是"会设计参数边界"，让品种差异落在参数上而不是落在图上。

本节在知识体系中的位置：它是渲染预算里"每个像素怎么着色"的答案，承接 4.1 的贴图规范（颜色贴图与法线贴图的格式区分在材质里兑现），向下支撑第六章的特效材质与 UI 材质。全书案例从本节起大量出现材质操作，这里打的地基直接复用。

基于物理的输入清单

材质编辑器右侧的参数面板就是着色的申报单，六项核心输入各管一件事。基础色是表面的固有色，不含光照信息的纯颜色；金属度是二值倾向的开关——金属与非金属的着色模型不同，混合中间值在物理上很少见，要么零要么一，除非做氧化过渡；粗糙度决定表面微观起伏，值越小高光越锐利，它是材质表现力的第一参数，一张粗糙度变化贴图能让同一表面从崭新到陈旧；高亮度项控制镜面反射强度，非金属通常保持默认不动；自发光让表面自己发光并参与泛光，配上遮罩贴图可做灯带与屏幕；法线贴图在不增加面数的前提下伪造凹凸细节，依赖 4.1 强调的法线压缩格式。

材质总开关有两个，动它们之前先想清楚。混合模式决定表面与画面的合成方式：不透明最快；遮蔽式允许按遮罩镂空（栅栏、植被叶片），渲染路径仍便宜但会开早期裁剪；半透明最贵——它退出延迟管线的光照通道走前向路径，且默认不写深度，排序错误与过度绘制都从这里来，能用遮蔽解决就别上半透明。材质域决定材质服务于谁：表面域是常规物体；延迟贴花把材质投到已有表面上方（弹孔、血迹）；用户界面域画 UI；光照函数域让材质影响灯光形状。域选错，后面全部白连。

节点图的组织法：从右往左读

材质图与蓝图同为节点语言，但读法相反：从最终输出节点往左逆推。输出节点旁的一排输入引脚就是上面的申报单，往左是贴图采样、坐标运算、数学节点。组织法的三条经验：一是按"贴图层—加工层—汇合层"分块摆图并加注释框，半年后自己还能看懂；二是公共参数抽成参数节点命名清晰，这是派生实例的前提；三是警惕"什么都想连进最终结果"的冲动——每条进输出的连线都进最终的着色程序，删一条就是省一分像素账。

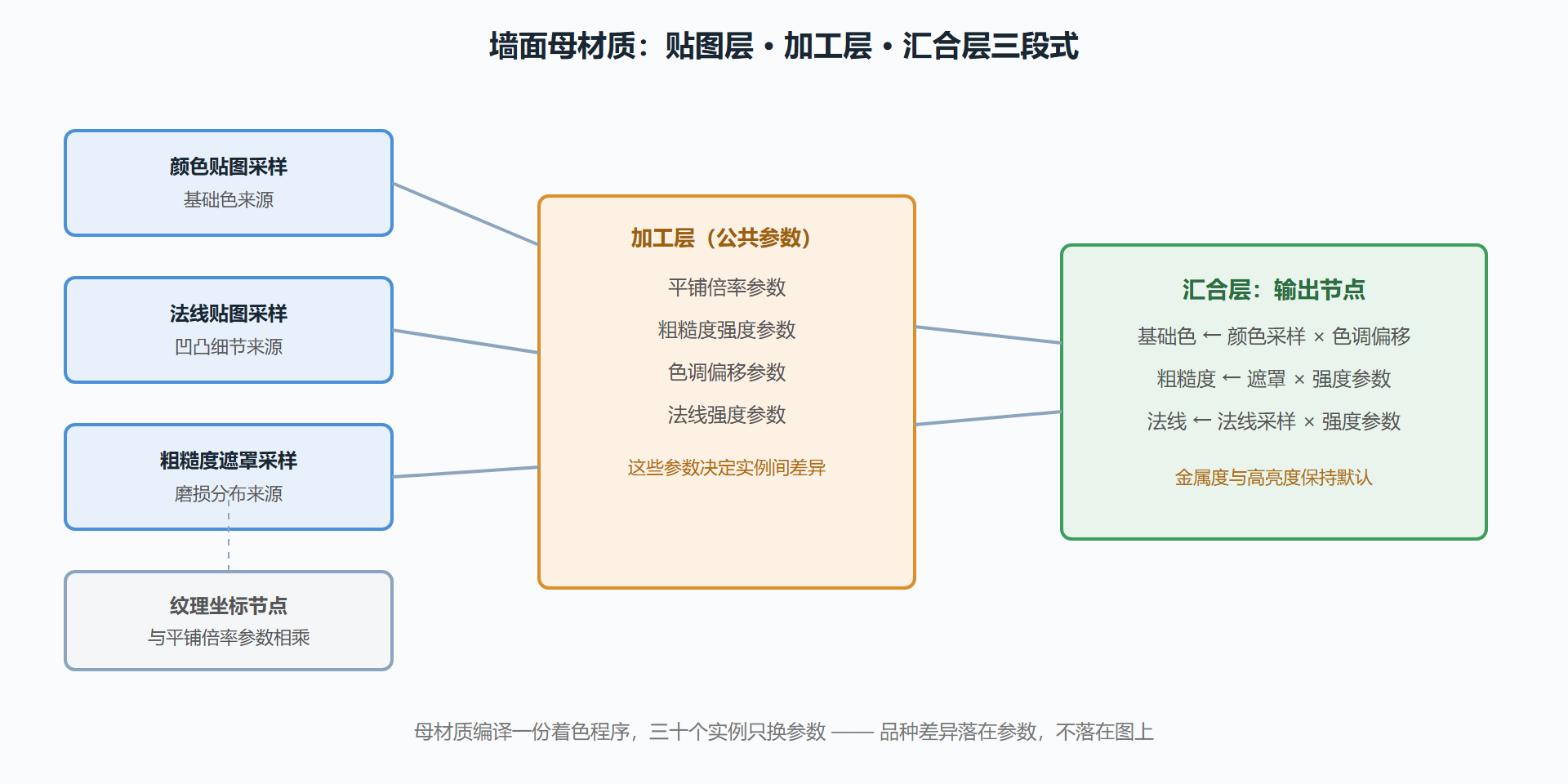

一份 PBR 母材质的节点设计

案例：一面会讲故事的砖墙

背景：走廊需要一面老砖墙，要求有磨损、有污渍分布、有细节凹凸，且后续十几面墙只做参数微调。这是母材质加实例工作流的完整示范。

操作：搭母材质。三张贴图采样：砖纹颜色、法线、粗糙度遮罩。颜色链：颜色采样先乘一个线性插值节点，插值两端是"干净色"与"陈旧色"两个常量参数，插值系数取自一张大型污渍遮罩的采样——于是污渍重的区域自动偏陈旧色。粗糙度链：遮罩采样乘上粗糙度强度参数，再叠加一层大尺度噪声采样做斑驳。法线链：法线采样乘法线强度参数。纹理坐标统一经过平铺倍率参数节点，所有贴图共享同一平铺逻辑。编译保存为母材质。

派生实例：右键母材质创建材质实例，走廊里北墙实例把污渍强度调高、色调偏冷；门前实例把平铺倍率缩小、粗糙度强度提高模拟踩踏磨损。全程不开母材质。

结果：同一份配方，两面气质完全不同的墙；性能面板确认着色开销与一面墙无异。

解读：这道案例的账目本质是把"品种差异"从着色程序维度搬到参数维度：程序只编译一份，实例差异只是常量缓冲里的几个数字，GPU 侧几乎免费。反过来的三十份独立材质方案，每份都是独立的着色程序，状态切换与缓存压力全部翻倍。变式一：需要砖缝积水的雨天版本——把积水做成独立图层并在母材质里加一个"是否启用积水"的静态开关参数，静态开关在编译期剪枝，不启用的实例不为积水付任何像素成本；若用普通标量参数当开关，所有实例都要为未启用的功能买单，这一静一动是实例优化的关键细节。变式二：墙面需要被弹孔贴花覆盖，把母材质做好表面响应，贴花用延迟贴花域另做一份小材质叠上去，不改母材质。

常见坑：在母材质里连大量"以备不时之需"的节点再用参数压到零。普通参数压到零不等于免费——节点仍在着色程序里执行。用静态开关剪枝，或者干脆删掉。

本节要点回顾

• 六项核心输入：基础色、金属度、粗糙度、高亮度、自发光、法线，粗糙度是表现力第一参数。
• 混合模式是价格标签：遮蔽式替代半透明，能不开半透明就不开。
• 材质域定用途：表面、贴花、界面、光照函数，选错域全图作废。
• 母材质加实例是品种管理标准解：差异进参数，程序只编一份。
• 静态开关编译期剪枝，普通参数压零不省账，备用节点该删就删。

高频问答

问：材质实例太多会不会变慢？
实例数量本身几乎不计成本——每个实例只是一份常量参数。慢的是实例背后的母材质着色程序复杂度。所以优化方向是"合并母材质、精简图结构"，而不是"少建实例"：十个实例共享一份简单母材质，比两个实例共享一份臃肿母材质便宜得多。

问：法线贴图强度调到多少合适？
没有标准答案，但有失控信号：强度拉满后表面在斜视角下出现明显"皱纹感"与轮廓错位——法线只影响着色不影响轮廓，轮廓跟着扭说明强度远超物理可信范围。经验上让细节在近景可见、中景收敛，强度值让位给贴图本身的细节密度。

问：材质预览球是黑的多半是什么问题？
按命中率排查：金属度误设为一且无环境反射（黑中带剪影）、法线贴图压缩格式错误（表面发脏或反直觉亮暗）、基础色贴图未接或断链。预览球黑不一定是错，可能只是缺少反射环境，放进场景再看一次再下结论。

表现力与预算的一次权衡示例

同一面老墙，两条路出效果：加一层细节法线加一层污渍遮罩，着色成本涨一档；或把细节烘进一张更大分辨率的颜色贴图，着色不变、显存涨一档。两条路账目不同但观感接近——材质工作的一半其实是选择"在哪里付款"。预算紧张的移动项目倾向后者（填充率比显存更紧张），显存宽裕的高配项目倾向前者。养成"同效不同价"的比较习惯，比背参数表有用。
