6.1 动画蓝图与程序化动画

6.1 动画蓝图与程序化动画

本节摘要：角色动画流水线分三站——动画蓝图决定"播什么"，状态机与混合空间决定"怎么过渡"，程序化层（控制绑定点与 IK）决定"怎么贴合世界"。本节沿数据流走完三站，并用行走案例把脚底贴合这个经典需求做完整。

动作文件不等于动画系统

初学者最常见的困惑：明明买了动作库，角色动起来却像幻灯片——走是走、跑是跑，走转跑瞬间闪变，站斜坡脚悬在半空。原因在于把"动作文件"当成了"动画系统"：动作文件只是骨骼姿态的录制数据，把它用好需要三层决策——什么时候播哪段（状态）、两段之间怎么接（混合）、播出来后怎么适配地形（程序化修正）。引擎的动画体系就是这三层决策的机器。

本节在知识体系中的位置：它是表现层的第一节，对象是"角色"这个最重要的更新主体；向下为第七章的 NPC 群体提供单角色流水线（群体开销 = 单个成本乘数量），并与 3.2 的 Character 类直接对接——角色类提供速度输入，动画系统消费它。

三站流水线：决策、过渡、修正

第一站是动画蓝图的事件图，职责是采集输入：从角色组件读取速度、方向、是否悬空等状态，存成动画变量。这里有个纪律：事件图每帧执行，只做数据搬运，不做决策、不做运算——决策在第二站，运算能用现成值就不要重复算。事件图的账目是"角色数乘每帧固定开销"，写得臃肿就按角色数放大。

第二站是动画图表，两个核心工具。状态机把动作组织成状态（待机、走、跑、跳）与转移条件（速度超过阈值进入跑），转移规则里可设混合时长，切换时两段动作按时间插值过渡——幻灯片感的直接解药。混合空间把多段动作铺成参数平面：一维的"速度从零到跑"自动在待机、走、跑间按速度插值，二维的"速度乘方向"能覆盖侧移与后退。状态机管"到哪个状态"，混合空间管"状态内部怎么细变"，两者通常嵌套使用。

第三站是程序化修正，代表工具是控制绑定点与 IK。控制绑定点提供运行时操控骨架的能力，既能在动画图表里以节点形式驱动，也能用独立的绑定点资产做更复杂的程序动画；IK（反向动力学）解决"末端已知求关节角"的问题——脚知道要踩在斜坡的哪个点，反推膝盖与髋的关节角。站斜坡脚不悬空（脚部 IK）、手持武器对准目标（双手 IK）、翻墙伸手抓沿（程序化抓取），全是这一站的活。程序化修正的开销与骨架复杂度相关，只对可见角色开全量修正，远景 NPC 降档或关闭——这是动画账里最经典的档位。

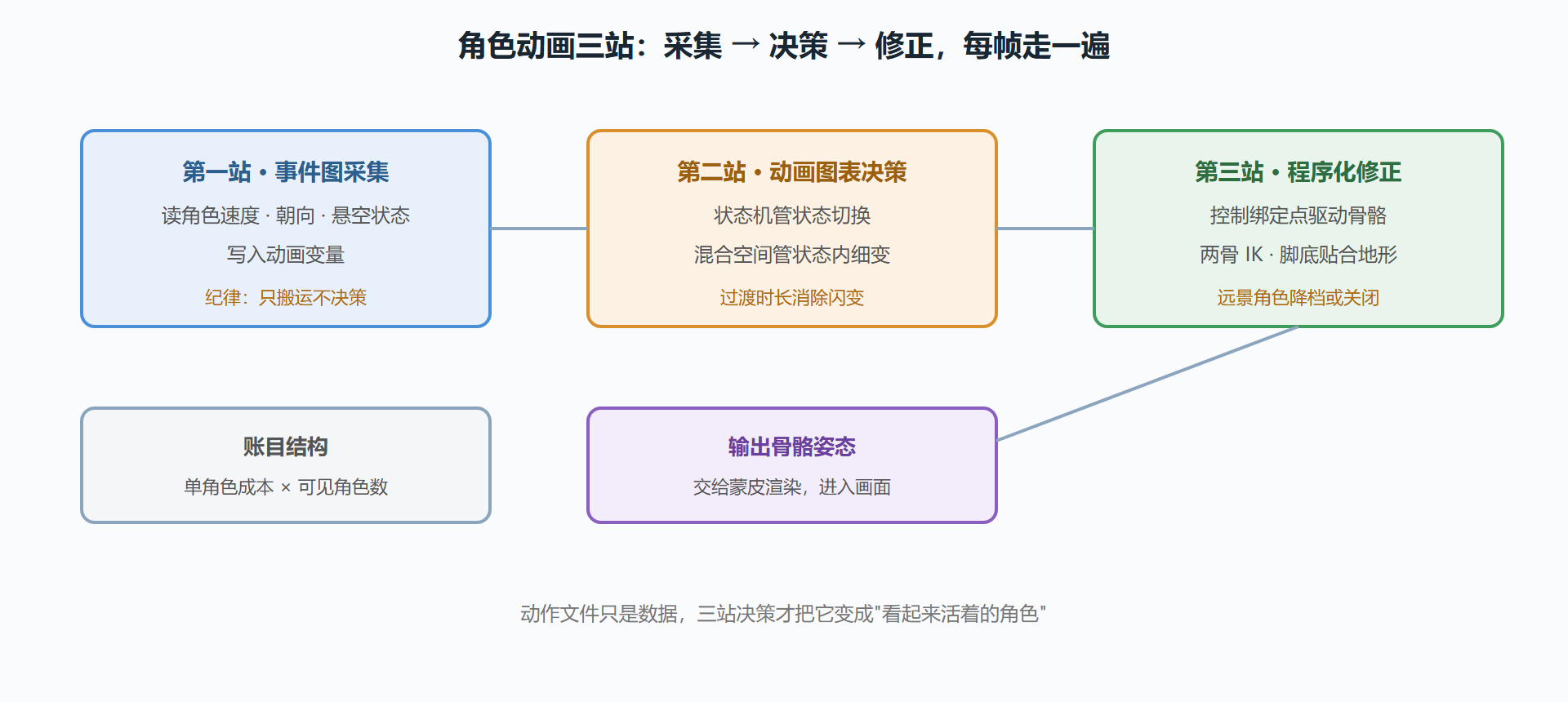

角色动画流水线三站图

案例：让角色在斜坡上站稳

背景：角色走斜坡与台阶时双脚悬空或穿进地面，动作库本身没有"斜坡步态"这种资产——这正该程序化修正解决，也是 IK 的标准入门案例。

操作：第一步，在角色蓝图动画图表的最终姿态前插入两骨 IK 节点，左右脚各一条，IK 目标暂设为脚的默认位置（此时行为不变，作为安全基线）。第二步，做"脚底投影"逻辑：从每只脚的脚踝骨骼位置向下做一条短射线，命中的地面点就是该脚应该踩的位置；射线零命中（脚悬空在平台边缘外）就保持默认。第三步，把投影点喂给 IK 目标，并按地面法线微调脚掌旋转，让脚底贴住斜面而不是插进坡里。第四步，处理过渡毛刺：投影点直接赋值会让脚在台阶边缘瞬间跳动，用一个浮点曲线对目标位置做短时插值。第五步，远景降档：距离摄像机超过阈值时跳过整段修正逻辑，用布尔参数旁路 IK 节点。

结果：角色上下斜坡与台阶，双脚稳贴地面；两角色同屏对比，远景那只关闭修正后帧成本可见下降，画面差异可接受。

解读：这笔账的关键数字是"每脚每帧一条短射线"——单角色每帧两条，十个近景角色二十条，属于便宜查询；但把射线长度放长、范围加宽就不再是便宜查询，参数克制是 IK 预算的第一课。插值曲线的消费几乎为零，却决定了观感档次，表现层的"贵"与"廉价"经常不在计算量而在细节完成度。变式一：持枪瞄准的双手 IK——目标点从地面射线换成准星射线命中点，同一套骨架修正逻辑换数据来源。变式二：翻墙攀爬——控制绑定点在攀爬动作期间接管手部骨骼对齐墙面凸起，程序化层与动作文件分工协作。变式三：群体 NPC 场景，把投影射线降频到隔帧执行，观感几乎无损而查询量减半——降频是比关闭更细腻的档位。

常见坑：把大量逻辑堆在动画蓝图事件图里每帧执行。事件图乘的是角色数，最容易被群体场景放大——采集归事件图，重活下沉到角色或专用组件，且能降频就降频。

本节要点回顾

• 三站流水线：事件图采集、动画图表决策、程序化修正，动作文件只是原料。
• 状态机管状态、混合空间管细变，过渡时长是消除闪变的第一个旋钮。
• 程序化层解决"贴合世界"：脚部 IK、瞄准 IK、攀爬抓取，末端已知反推关节。
• 账目按角色数放大：事件图只做搬运、修正逻辑降频、远景降档。
• 插值与细节完成度决定观感档次，计算量小不代表可以省。

高频问答

问：动作库买来了，为什么直接套还差一口气？
差的是三样胶水：与角色骨架的匹配（重定向配置）、与移动参数的同步（速度阈值与动画移速要一致，否则脚滑）、与状态机的编排（动作库只有状态，没有转移规则）。三样补齐，同一套动作的观感立刻上一个档次——动画系统学的就是这些胶水。

问：脚滑（脚步与地面速度不同步）怎么治？
根源是动画的内置移速与角色实际移速不一致。治法按优先级：调移动参数对齐动画节奏、用动画的根运动驱动位移（动作管位移，逻辑不管）、或给混合空间加足够的档位让各速度段都有对应步态。脚滑是玩家判断"廉价感"的头号信号，值得花一下午治。

问：动画通知和状态转移怎么配合？
转移条件管"什么时候离开状态"，通知管"动作播到某帧时触发事件"（脚步声、攻击判定帧）。两者的分工原则：跨界的事（换状态）归转移，帧级的事（某帧出手）归通知。把帧级事件塞进转移条件会让时机漂移，因为转移可以提前打断。

一个群体场景的预算演算

十个可见 NPC 全开脚底 IK：每帧二十条短射线，便宜；再加各自的事件图逻辑与状态机更新，单角色成本乘十。把其中六个降为远景档（关闭 IK、事件图隔帧、状态机简化），账单立减过半而画面几乎无感——群体动画的优化空间永远在"档位分层"，不在"整体降质"。
