1.4 分层架构与扩展机制

1.4 分层架构与扩展机制

本节摘要：Vulkan 在应用与驱动之间插了 Loader（装载器）与 Layers（分层）两个中间结构，并用扩展加特性查询的组合来吸收硬件差异。本节拆开这套大厅的建筑结构，讲清调用从你的代码到 GPU 之间经过哪些转手、扩展如何按规则命名与启用、能力查询为什么必须在一切创建之前完成。

拆开任何一台能流畅跑 3D 程序的机器，你都会发现 Vulkan 的调用路径远比「应用调函数、驱动发指令」要长：中间还站着装载器和若干可选的检查层。理解这条路径有两个直接用处——装驱动、装验证工具时你知道自己在装哪一层；排查「函数指针是空」这类问题时你知道该去哪一层找原因。

一、调用路径上的四层结构

Vulkan 的运行时结构可以画成一个剖面：应用在最上层，往下依次是装载器、可选的分层、厂商驱动，最底下才是硬件。

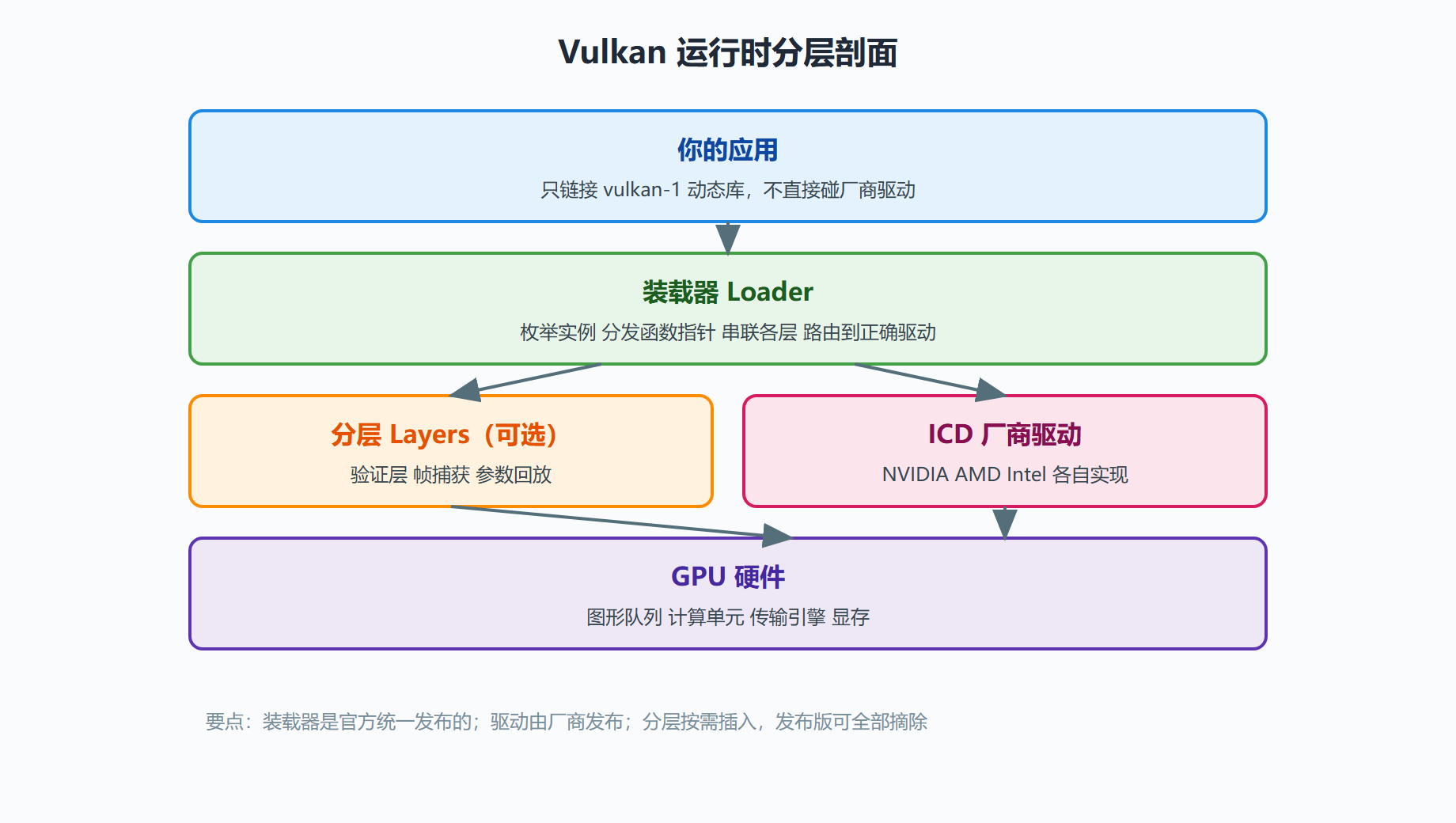

图 1-3：从应用到 GPU 的分层剖面

各层分工可以这样记。装载器是 Khronos 官方发布的统一组件（Windows 上的 vulkan-1.dll、Linux 上的 libvulkan.so），你的程序只链接它；它负责枚举系统里有哪些厂商驱动、把函数指针按需分发、把各层像穿珠子一样串进调用链。**ICD（可安装客户端驱动）**是各家厂商的 Vulkan 实现，一个系统可以同时装多家——装载器会替你把调用路由到设备对应的驱动。分层是挂进调用链的拦截器，验证层是其中最著名的一个；分层的本质是把「检查工作」从驱动热路径里挪出去，需要时插入、发布时摘除，驱动因此可以保持轻薄。

这个结构解释了一个初学怪象：为什么 vkGetInstanceProcAddr 这类「函数返回函数」的接口存在——装载器的核心职责之一就是按需给出跨层的函数入口，而不是让链接器在编译期解决一切。

二、扩展：硬件差异的合法通道

固定功能大家都一样，差异都走扩展。Vulkan 的扩展名是三段式：前缀表示来源（VK_KHR 是 Khronos 官方推荐、VK_EXT 是多厂商联合扩展、VK_NV 与 VK_AMD 等是厂商私有），中段是功能域，版本号缀在尾后（如 VK_KHR_swapchain 的 1 号版本写作 VK_KHR_swapchain 加版本计数，查询时以 specVersion 区分）。

扩展按作用域分两级，这是最需要分清的一点：实例级扩展作用于全局（如表面相关的 VK_KHR_surface 与各平台表面扩展），在 vkCreateInstance 时启用；设备级扩展作用于具体 GPU（如 VK_KHR_swapchain 实际启用发生在 vkCreateDevice），在创建逻辑设备时启用。启用之前必须查询——盲报扩展名会被直接退件。

// 查询本机装载器与驱动支持哪些实例级扩展
uint32_t count = 0;
vkEnumerateInstanceExtensionProperties(NULL, &count, NULL);
std::vector<VkExtensionProperties> props(count);
vkEnumerateInstanceExtensionProperties(NULL, &count, props.data());

for (const auto& p : props) {
    // p.extensionName 形如 "VK_KHR_surface"，p.specVersion 是实现版本
    printf("%s (spec %u)\n", p.extensionName, p.specVersion);
}

// 设备级同理，把查询对象换成某个 VkPhysicalDevice：
// vkEnumerateDeviceExtensionProperties(physicalDevice, NULL, &count, props.data());
​

在支持的机器上，上述输出通常包含 VK_KHR_surface、VK_KHR_win32_surface（或 VK_KHR_xcb_surface 等 Linux 窗口系统扩展）、VK_EXT_debug_utils 等。功能（Feature）是比扩展更细的一档：很多核心能力以布尔开关形式存在于 VkPhysicalDeviceFeatures 及其链式结构里，查询到支持之后还要在 vkCreateDevice 时显式置为 VK_TRUE 才生效——「支持」与「启用」是两道手续，缺一道都算材料不齐。

用官方命令行工具 vulkaninfo 可以不打代码就把本机的层、扩展、限制、内存类型全部打出来，摘选一段典型输出：

$ vulkaninfo --summary
GPU0:
    deviceName        = NVIDIA GeForce RTX 3070
    apiVersion        = 1.3.280
    driverVersion     = 550.xx
GPU1:
    deviceName        = Intel(R) UHD Graphics 630
    apiVersion        = 1.3.204
...
$ vulkaninfo | grep -i "VK_KHR_swapchain"
    VK_KHR_swapchain: extension revision 1
​

这份会话还顺带示范了多 GPU 环境：两块设备档案各自汇报自己的 API 与驱动版本，选型与能力判断都要按设备分别做——这正是 1.2 节「档案只读」规则的日常体现。

三、案例：在一台老机器上补办手续

背景：一个基于 Vulkan 的采集工具要部署到一批 2014 年前后的老旧一体机上，启动时报 VK_ERROR_EXTENSION_NOT_PRESENT，缺的是窗口系统扩展 VK_KHR_xlib_surface。

操作：先用 vulkaninfo 确认该机驱动版本与可用的实例扩展清单，发现驱动只注册了 XCB 系的表面扩展而没有 Xlib 系的。改造分三步：把窗口创建从 Xlib 调用换成 XCB 调用；把启用清单里的 VK_KHR_xlib_surface 替换为 VK_KHR_xcb_surface；再包一层启动期检查——对每计划启用的扩展先查清单，缺失的项按平台与能力分级降级，而不是直接崩溃。

结果：工具在同一批机器上正常启动。更长期的收益是那层「先查询再启用、缺失即降级」的逻辑沉淀成了通用启动流程，之后适配嵌入式设备时几乎零成本复用。

解读：这个案例里扩展机制的真正价值不是「多功能」，而是「把不兼容变成可查询的事实」。老驱动缺某个扩展不再是无从下手的玄学问题，而是清单比对问题。Vulkan 把「环境有什么」做成了数据，工程上就能对数据编程。

变式：移动端开发会频繁遇到同类问题的镜像版本——新设备上有而老系统没有的扩展（如可变速率着色）。通用解法一致：能力探测表加多级渲染路径，而不是把最低配置当成所有人的配置。

四、本章收束

到这里，第 1 章的主线走完：你知道了薄驱动哲学从何而来（1.1）、大厅里的证件体系如何组织（1.2）、这套契约适合谁（1.3）、大厅的建筑结构怎样搭起来（本节）。第 2 章开始真正递件：所有这些查询与启用动作都会以完整代码出现在初始化流程里，验证层会全程盯着你的每一张申请单。

本节要点回顾

• 四层剖面：应用、装载器、可选分层、厂商驱动各司其职；程序只链接统一装载器，路由由它完成。
• 分层的意义：检查工作外置成可插拔层，驱动保持轻薄，发布版可零成本摘除验证。
• 扩展三段式：来源前缀、功能域、版本号；实例级与设备级作用域必须分清，分别在创建实例与创建设备时启用。
• 查询先于启用：扩展清单、特性开关都要先查后用，「支持」与「启用」是两道独立手续。
• 环境即数据：vulkaninfo 与枚举接口把平台差异变成可编程的清单，兼容性问题因此可工程化。
