3.4 描述符布局、池与集合

3.4 描述符布局、池与集合

本节摘要：描述符是着色器访问资源的点名册：布局声明册子格式，池是批量供料的仓库，集合是按册子填好的具体名单。本节讲清三层对象的创建与配对规则、更新的正确姿势，以及「每帧覆盖更新」与帧并发之间的时序陷阱。

为什么渲染命令里看不到任何纹理指针？因为指针在 Vulkan 里换了一种存在形式——描述符。着色器写的 sampler2D、uniform buffer，运行时都要靠描述符集（descriptor set）把它们与具体资源对上号。本节是第 3 章的柜台环节：资产（3.2）与库房（3.1）都备好了，现在办理把它们递交给着色器的手续。

一、三层对象，各管一摊

描述符系统的三层结构值得先立起来。VkDescriptorSetLayout 是册子模板：声明有哪些条目、各是什么类型、绑在哪个槽位、可见于哪些着色阶段。VkDescriptorPool 是供料仓库：创建时申报总量（多少个集合、每种类型多少条），之后从池里批量领取集合。VkDescriptorSet 是按模板填好的具体名单：每个槽位指向一个缓冲视图或图像视图（3.2 节的取景框在此派上用场）。

三层的约束关系是一条链：管线布局引用集合布局（第 4 章组装管线时），集合必须从支持对应类型的池里领取，集合的每个槽位写入与布局声明严丝合缝。验证层对这条链的核对极其严格——槽位号差一、类型不匹配、没写就绑，都会当场退件。

// 册子模板：一条 uniform 缓冲（顶点着色器可见）加一条组合图像采样器（片段可见）
VkDescriptorSetLayoutBinding binds[2] = {};
binds[0].binding         = 0;
binds[0].descriptorType  = VK_DESCRIPTOR_TYPE_UNIFORM_BUFFER;
binds[0].descriptorCount = 1;
binds[0].stageFlags      = VK_SHADER_STAGE_VERTEX_BIT;

binds[1].binding         = 1;
binds[1].descriptorType  = VK_DESCRIPTOR_TYPE_COMBINED_IMAGE_SAMPLER;
binds[1].descriptorCount = 1;
binds[1].stageFlags      = VK_SHADER_STAGE_FRAGMENT_BIT;

VkDescriptorSetLayoutCreateInfo lci = {VK_STRUCTURE_TYPE_DESCRIPTOR_SET_LAYOUT_CREATE_INFO};
lci.bindingCount = 2;
lci.pBindings    = binds;
VkDescriptorSetLayout layout;
vkCreateDescriptorSetLayout(device, &lci, NULL, &layout);

// 供料仓库：申报要撑起整个会话的量
VkDescriptorPoolSize sizes[2] = {};
sizes[0].type            = VK_DESCRIPTOR_TYPE_UNIFORM_BUFFER;
sizes[0].descriptorCount = 1024;
sizes[1].type            = VK_DESCRIPTOR_TYPE_COMBINED_IMAGE_SAMPLER;
sizes[1].descriptorCount = 1024;

VkDescriptorPoolCreateInfo pci = {VK_STRUCTURE_TYPE_DESCRIPTOR_POOL_CREATE_INFO};
pci.flags         = VK_DESCRIPTOR_POOL_CREATE_FREE_DESCRIPTOR_SET_BIT; // 允许单册归还
pci.maxSets       = 1024;
pci.poolSizeCount = 2;
pci.pPoolSizes    = sizes;
VkDescriptorPool pool;
vkCreateDescriptorPool(device, &pci, NULL, &pool);
​

二、领册、填册、交册

集合从池里按布局领取，然后用一次写入调用填好所有槽位。填册的核心是 vkUpdateDescriptorSets，它按「写信息数组」批量执行：

VkDescriptorSetAllocateInfo ai = {VK_STRUCTURE_TYPE_DESCRIPTOR_SET_ALLOCATE_INFO};
ai.descriptorPool     = pool;
ai.descriptorSetCount = 1;
ai.pSetLayouts        = &layout;
VkDescriptorSet set;
vkAllocateDescriptorSets(device, &ai, &set);

VkDescriptorBufferInfo bufInfo = { perObjectUBO, 0, sizeof(ObjectParams) };
VkDescriptorImageInfo  imgInfo = { sampler, texView, VK_IMAGE_LAYOUT_SHADER_READ_ONLY_OPTIMAL };

VkWriteDescriptorSet writes[2] = {};
writes[0].sType           = VK_STRUCTURE_TYPE_WRITE_DESCRIPTOR_SET;
writes[0].dstSet          = set;
writes[0].dstBinding      = 0;
writes[0].descriptorType  = VK_DESCRIPTOR_TYPE_UNIFORM_BUFFER;
writes[0].descriptorCount = 1;
writes[0].pBufferInfo     = &bufInfo;

writes[1]           = writes[0];
writes[1].dstBinding   = 1;
writes[1].descriptorType = VK_DESCRIPTOR_TYPE_COMBINED_IMAGE_SAMPLER;
writes[1].pImageInfo    = &imgInfo;

vkUpdateDescriptorSets(device, 2, writes, 0, NULL);

// 交册：绑定到命令缓冲，槽位号与管线布局对齐
vkCmdBindDescriptorSets(cmd, VK_PIPELINE_BIND_POINT_GRAPHICS,
    pipelineLayout, 0, 1, &set, 0, NULL);
​

两个规则值得强调。其一，图像描述符必须携带布局：写入时的 imageLayout 要与资源实际状态一致（通常 SHADER_READ_ONLY_OPTIMAL），状态对不上是「采样到垃圾数据」类疑难案的常见根源。其二，更新与在途使用的关系：规范允许更新「未被待执行命令引用」的槽位；一个集合正被 GPU 使用时改写它，行为未定义——这个坑值得单独展开。

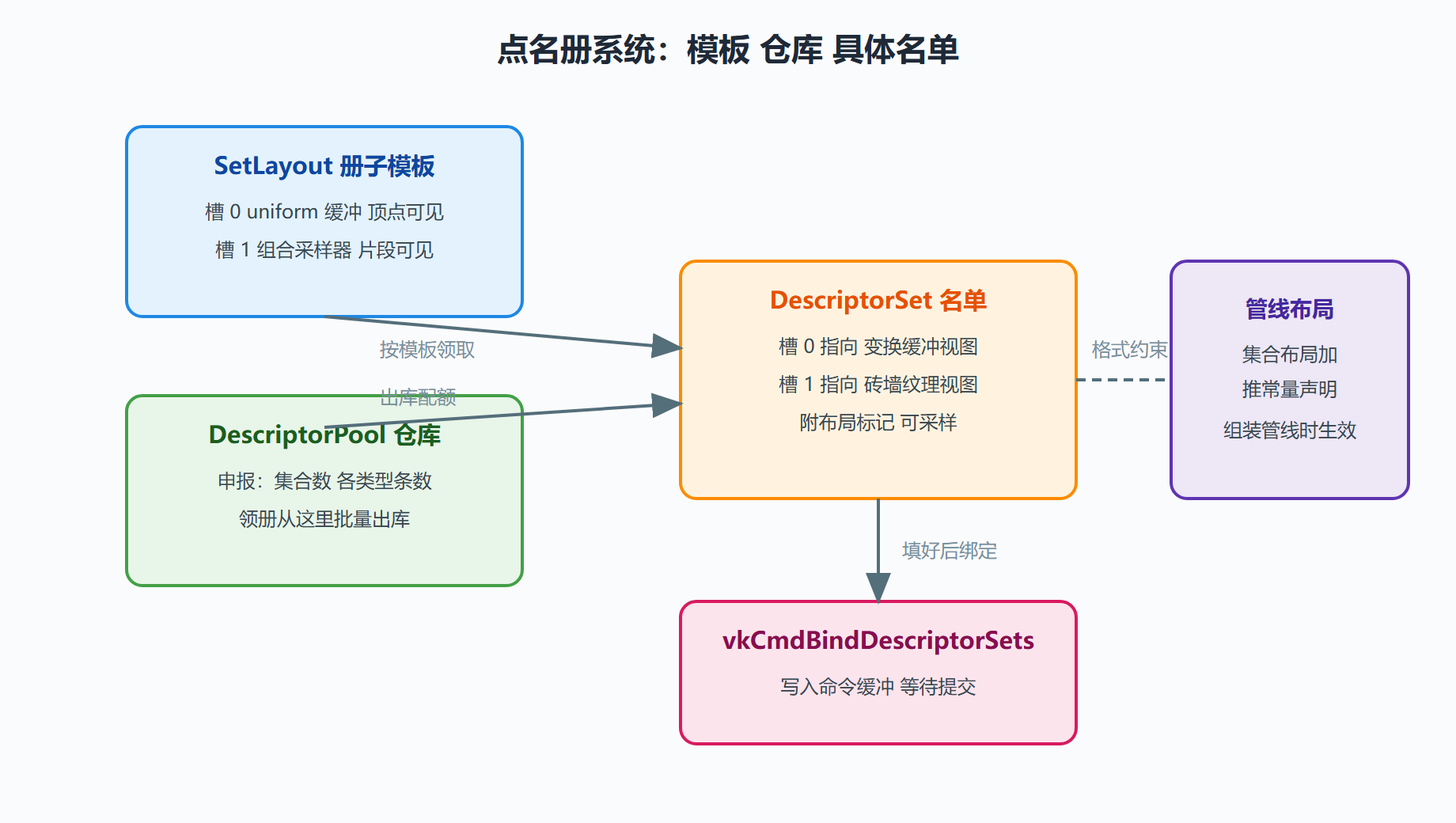

图 3-3：描述符三层结构与绑定链

三、案例：每帧更新与帧并发的冲突

背景：按「每帧为每个对象写一次 uniform 描述符」实现后，画面上随机出现「A 物体顶着 B 物体的变换」串号现象，且越忙越频繁。

操作：排查更新时序后发现根因：CPU 已经跑到第 N 加二帧改写集合，而第 N 帧的渲染命令还在 GPU 队列里没执行——改写发生在「集合被待执行命令引用」期间，正是规范未定义区。改造方案按在途帧数分册：每个在途帧一个集合（2.5 节帧栅栏轮换的同一套框架），CPU 永远只写「对应帧的栅栏未触发就跳过」的那一册；对象数据本体也按帧分槽（3.1 的方案 B 直写内存同样分槽）。

结果：串号消失。在途帧数从二调到三时同步对象随之加套，框架无需再改。

解读：这是 Vulkan 与老 API 心智差异最大的地方之一：老 API 的常量更新是即时语义，Vulkan 的更新与执行是异步的两条时间线。「谁还在用这份名单」的答案不由直觉给，由栅栏给——这也预告了第 6 章的中心议题。

变式：对象数量大时「每对象一册」会让集合数爆炸，正确解法是把变换数据合并成一条大缓冲，用动态偏移（vkCmdBindDescriptorSets 的 pDynamicOffsets）在绑定层选槽，全场景共享一册。偏移的对齐要求来自设备的 minUniformBufferOffsetAlignment，照例查询取得。

四、要点回顾

• 三层链条：布局声明格式、池管配额供给、集合装具体指向，管线布局把册子模板焊进管线。
• 填册两规矩：图像描述符携带的布局要与资源状态一致；被待执行命令引用的槽位不可改写。
• 在途分册：按帧栅栏轮换的集合套装是「每帧更新」的标准解，串号案的根源是两条时间线撞车。
• 动态偏移省册：大数据缓冲加绑定时偏移，能把每对象一册压成全场景一册。
• 池配额要预算：maxSets 与各类型 descriptorCount 是硬上限，按「在途帧数乘每帧用量」留余量申报。
