6.1 栅栏与主机同步

6.1 栅栏与主机同步

本节摘要：栅栏是 CPU 唯一可以合法等待 GPU 的凭证。本节讲清栅栏的信号语义、阻塞等待与轮询查询两种消费姿势、按帧轮换的栅栏阵列，以及 vkDeviceWaitIdle 这个「大停顿」的正确使用场合——并顺着在途帧数把整册的节奏参数串起来。

栅栏（VkFence）的正式定义是：从 GPU 侧发信号、由 CPU 侧消费的同步原语。这个定义划出了它与其他同步工具的根本边界——凡是「CPU 需要知道 GPU 干完没有」的场合，只有栅栏一个合法通道。帧节奏控制、资源回收时机判定、上传完成确认，全是它的辖区。

一、信号语义与两种消费姿势

栅栏只有已发（signaled）与未发两种状态。创建时可选 VK_FENCE_CREATE_SIGNALED_BIT 让它出生即已发——这个细节在帧循环设计里至关重要（稍后展开）。消费有两条路：

VkFenceCreateInfo fi = {VK_STRUCTURE_TYPE_FENCE_CREATE_INFO};
fi.flags = VK_FENCE_CREATE_SIGNALED_BIT;   // 首帧即可通过等待
vkCreateFence(device, &fi, NULL, &frameFence);

// 姿势一：阻塞等待（帧循环开头，预算明确时用）
vkWaitForFences(device, 1, &frameFence, VK_TRUE, UINT64_MAX);
vkResetFence(device, 1, &frameFence);      // 用完必须手动复位

// 姿势二：轮询查询（主循环找活干时用）
if (vkGetFenceStatus(device, uploadFence) == VK_SUCCESS) {
    // 上传完成：可以回收暂存缓冲了
}
​

两个容易忽略的规矩。其一，等待不会自动复位——vkWaitForFences 返回后栅栏仍处于已发态，不 reset 下次等待立刻通过，症状是「同步莫名失效」。其二，等待多个栅栏时 waitForAll 参数决定语义：VK_TRUE 等全部完成，VK_FALSE 等到任意一个完成即返回（配合轮询找出完成者）。

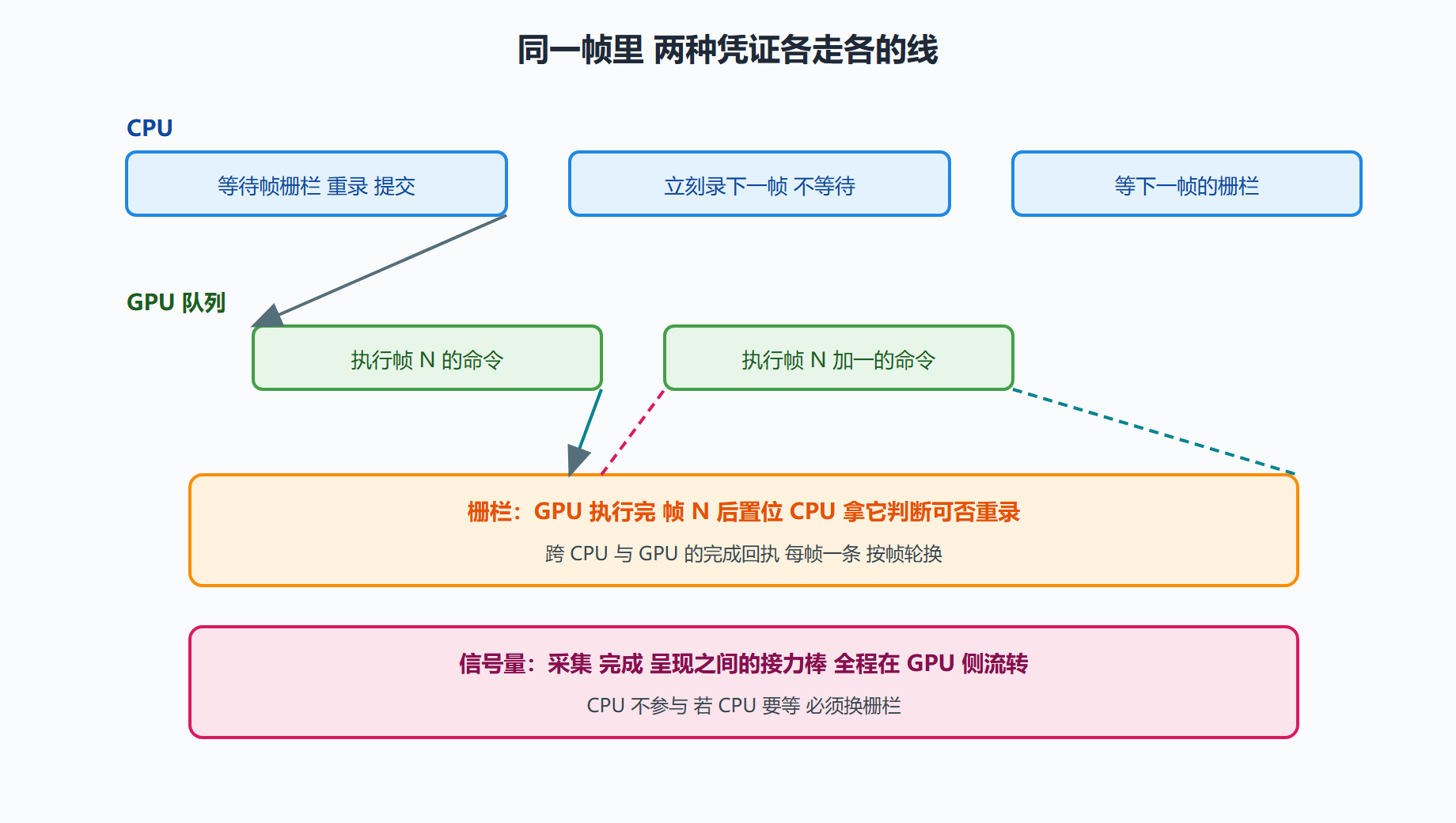

图 6-1：栅栏与信号量的时序分工

二、按帧轮换：栅栏阵列与出生即发

2.5 节埋的伏笔在此收线。在途帧数为三时，需要三条栅栏与三条缓冲一一配对，形成轮换：第 N 帧开头等的是第 N 减三帧的栅栏——它保证同一条命令缓冲的上一轮执行已结束，而不是所有 GPU 工作结束。出生即发（SIGNALED 位）的存在理由正在于此：首帧等待的栅栏从未被提交过信号，若以未发态出生，首帧会永远等下去。轮换下标用帧计数对在途数取模，与采集信号量、命令缓冲共用同一套下标——这套「在途套件」是所有 Vulkan 应用同步框架的心脏。

三、大停顿的正确场合：vkDeviceWaitIdle

vkWaitForFences 管单批工作，vkDeviceWaitIdle 管全局：等所有队列的所有工作完成。它是同步世界里最昂贵的调用，使用场合应当苛刻：交换链重建（2.4 案例）、销毁前清算、管线装配后的全局稳定点。帧循环内部出现它，几乎必然是设计问题——「每帧等一下图省事」会把流水线压缩成串行，性能回到三十年前。

资源销毁的时机判定是它的高级替身：不是等全局空闲，而是给待销毁资源挂「删除栅栏」，栅栏触发时再真正释放——延迟删除队列由此成为引擎标配，第 3 章案例里的「等确认无人使用再回收」就是它的实现。

四、案例：在途帧数调优实录

背景：某渲染器在途帧数初始设为二，高负载场景下 CPU 录制完就得等栅栏（GPU 未消化完），帧率卡在一个不上不下的值；开发者的第一反应是「GPU 不够快」。

操作：把节奏参数摊开测量。在途为二时，CPU 等栅栏的时间占比随负载上升逼近一半——瓶颈是「CPU 没活干」而非 GPU 慢。调整分两步：在途帧数提到三，CPU 每轮多一手余量，等待占比下降到可接受；展台数与同步套件同步扩到三（采集信号量、命令缓冲、uniform 分册全部联动），并确认交换链 minImageCount 支持。改完再做反向验证：降到一，帧率应声坍缩为纯串行。

结果：在途三的配置下 CPU 与 GPU 的忙碌曲线交替咬合，帧率提升约两成。参数从此写进配置并附注联动关系，避免后人只改一处。

解读：在途帧数是 CPU 与 GPU 流水线的「进纸格数」：太少流水线断流，太多放大延迟并占用三倍内存。它的正确值来自测量，而不是越 大越好——每多一手，所有按帧分册的资源（3.4）与同步对象（本节）都翻倍。

变式：CPU 极轻（录制即提交的简单场景）或 GPU 极重（离线渲染）的两端，在途数退化为二甚至一也无所谓；中间地带（录制与执行耗时接近）才是这个参数的价值区间。测量曲线是唯一的裁判。

五、延迟删除：栅栏的工程化形态

资源回收值得单独展开，因为它是最容易漏同步的地方。问题形态：纹理 T 在第 N 帧还被引用，CPU 在第 N 加一帧就销毁了它——销毁调用本身成功，几帧后驱动访问悬空资源，症状从花屏到崩溃不等。正确做法是延迟删除队列：销毁请求入队时附带当帧的栅栏（或帧序号），帧循环开头检查栅栏已触发才真正调用 vkDestroy。队列按资源类别分桶（缓冲、图像、描述符池各有销毁函数），统一由一个 GC 步骤驱动。

这套机制有三个设计要点。其一，挂靠对象要准：等的是「最后一次使用该资源的提交」对应的栅栏，不是「任意最近提交」——按帧序号对账比按时间猜可靠。其二，退出路径要清仓：程序退出前必须冲掉删除队列（等全部栅栏），否则清理器报泄漏。其三，内存告急时的妥协：删除队列堆积说明生产快于消费，此时主动等一手栅栏换内存安全，比无限堆积可取。

要点回顾前置：本节与 5.2 的状态机互为表里——「待执行态不可触碰」是规矩，「延迟删除队列」是执行规矩的机器。两者齐备，资源生命周期才算闭环。

六、要点回顾

• 栅栏的独占管辖：CPU 等 GPU 只有栅栏一条合法通道，等待后必须手动复位。
• 轮换套件：按在途帧数配齐栅栏、信号量、命令缓冲、uniform 分册，共用取模下标，出生即发位是首帧的通行证。
• 等待两种姿势：阻塞等待用于节奏明确的帧头，轮询查询用于主循环捎带检查。
• 大停顿要苛刻：vkDeviceWaitIdle 只属于重建与清算，帧内出现即设计问题；销毁用延迟删除队列替代。
• 在途数靠测：它同时影响吞吐、延迟与内存，联动改、曲线裁。
