8.1 验证层与调试工具

8.1 验证层与调试工具

本节摘要：验证层是 Vulkan 生态里性价比最高的投资：它把规范里数百条「必须这样做」变成当场报错。本节给出一套完整的开发期配置、帧调试器的排错工作流、调试命名基建，以及发布版的取舍清单。

别急着在发布前才想起验证层——把它当成每天开工的第一件工具，是 Vulkan 开发与老 API 开发工作习惯上最大的分野。本节的任务是把 2.1 节挂上的那根调试管道扩展成完整的工作台：验证层怎么配、帧调试器怎么用、命名体系怎么铺，三件事齐了，排错就从撞运气变成按图索骥。

一、验证层：把规范装进运行时

验证层的原理在 1.4 节讲过（插进调用链的检查器），这里解决「配到什么强度」。开发期的推荐配置是三层叠加：

// 启用 GPU 辅助校验：把一部分校验挪进着色器执行，覆盖 CPU 侧查不到的资源状态
VkValidationFeaturesEXT feats = {VK_STRUCTURE_TYPE_VALIDATION_FEATURES_EXT};
VkValidationFeatureEnableEXT enables[] = {
    VK_VALIDATION_FEATURE_ENABLE_GPU_ASSISTED_EXT,
    VK_VALIDATION_FEATURE_ENABLE_GPU_ASSISTED_RESERVE_BINDING_SLOT_EXT,
    VK_VALIDATION_FEATURE_ENABLE_BEST_PRACTICES_EXT,   // 性能反模式提醒
    VK_VALIDATION_FEATURE_ENABLE_SYNCHRONIZATION_VALIDATION_EXT, // 同步校验
};
feats.enabledValidationFeatureCount = 4;
feats.pEnabledValidationFeatures    = enables;
// 通过 VkInstanceCreateInfo 的 pNext 链挂入（2.1 的 dbg messenger 可同链并存）
​

四项各管一摊。核心校验默认在岗，抓参数与用法错误；GPU 辅助校验查资源状态类问题（采样未就绪的图像这类要真到 GPU 才能核实的账）；最佳实践消息不报错误，只提示「你这样写能跑但会慢」，是性能问题的预警器；同步校验（第 6 章的救星）专门核对屏障与信号量的因果链，6.2 节那桩签错阶段的静默竞态，它能在第一时间点名。

配置之外还有环境变量路线（vk_layer_settings 或导出变量），不改代码即可调整强度，适合团队统一配置与持续集成里跑全套。

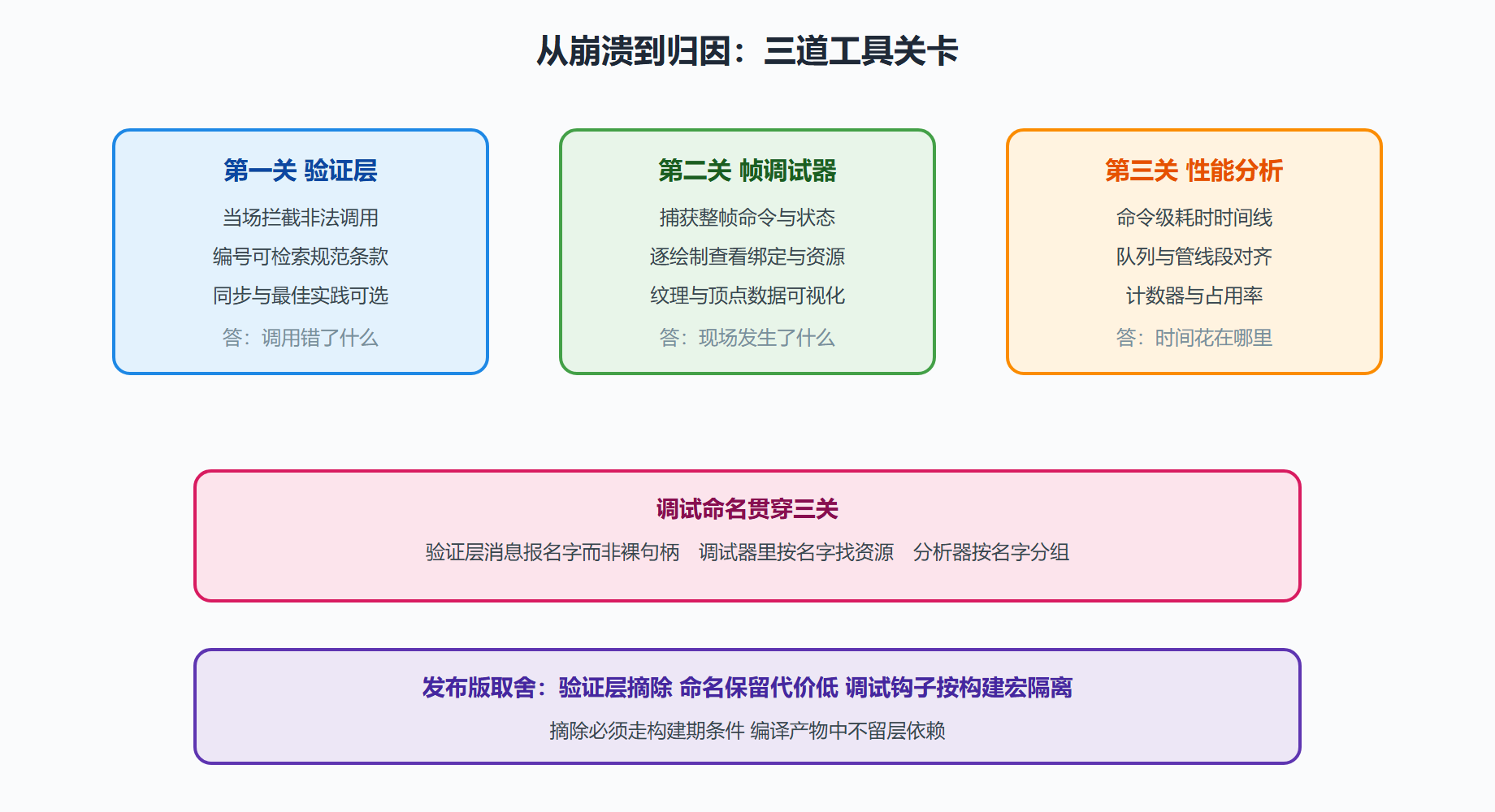

图 8-1：排错工具链的三道关卡

二、帧调试器：还原任何一帧的现场

帧调试器（RenderDoc 是事实标准，NVIDIA Nsight Frame 与 AMD RGP 各有特色功能）的工作流是「捕获、定位、检查」三段。捕获一帧后，事件浏览器列出全部命令缓冲的命令树；定位到可疑绘制后，右侧面板呈现该次调用时刻的完整状态——绑定的管线、描述符集内容（能直接看到指向哪个图像）、顶点缓冲的原始数据、每个纹理的缩略图与格式。三招最常用：纹理查看器里比对「输入是否正确」与「输出是否异常」夹出问题环节；像素历史（pixel history）追溯一个像素被哪些绘制写过、各自贡献什么；状态差异（逐次绘制对比状态变化）抓「漏设状态」类错误。

配合调试命名（下一小节）使用，工具里的一切对象都以业务名字呈现，「0x2f3a 这张纹理」变成「albedo_rock_02」，排错效率天差地别。

// 命名基建：一次封装，三处回报
void nameObject(VkObjectType type, uint64_t handle, const char* name) {
    VkDebugUtilsObjectNameInfoEXT ni = {VK_STRUCTURE_TYPE_DEBUG_UTILS_OBJECT_NAME_INFO_EXT};
    ni.objectType   = type;
    ni.objectHandle = handle;
    ni.pObjectName  = name;
    vkSetDebugUtilsObjectNameEXT(device, &ni);
}
// nameObject(VK_OBJECT_TYPE_IMAGE, (uint64_t)(uintptr_t)tex, "albedo_rock_02");
​

三、案例：花屏案的三关全通过

背景：回到本章主线的开场案——测试机偶发花屏，三处可疑改动都未能复现。团队决定按工作法走一遍三关。

操作：第一关，开发机同步校验与 GPU 辅助校验全开重跑半小时压测，验证层捕到一条低频消息：某图像在采样时布局为 GENERAL 而非 SHADER_READ——屏障目的阶段签宽了（6.2 的教训重现，这次被机器抓住）。第二关，帧调试器捕获花屏帧，纹理查看器确认该采样确实读到了布局错误状态下的垃圾数据，像素历史与验证层结论互证。第三关补验修复后，最佳实践消息又指出该屏障掩码过宽，顺手收窄。

结果：花屏归因到具体屏障的一行代码，修复后压测四小时无复发。团队把「三关全过再发布」写进检查单。

解读：这案子的效率来自顺序——先用验证层缩小范围，再开调试器取证，最后用分析器补刀，而不是三件工具乱枪打鸟。显式 API 的错误几乎都有「证」，工具链的作用是让证据浮出水面；老 API 时代的「复现不出来就没办法」在这里不成立。

变式：持续集成里可以无人值守跑验证层：用调试回调把 ERROR 级消息转成非零退出码，测试机一崩就拦截合入。验证层从个人工具升级成团队闸门，是这个投资的最大化用法。

四、要点回顾

• 强度分级：核心校验常开，GPU 辅助、同步、最佳实践按需叠加，环境变量路线适合团队统一。
• 三关顺序：验证层答「错什么」、调试器答「现场如何」、分析器答「时间在哪」，顺序对了才不乱枪。
• 命名即基建：SetDebugUtilsObjectName 一处封装，验证层、调试器、分析器三处回报。
• 发布版取舍：验证层必须构建期摘除，命名保留代价低，调试钩子按宏隔离。
• CI 化收尾：错误消息转退出码，验证层升级为团队合入闸门。

本节收尾时把工作法串成一句话：验证层负责「当下不放过」，帧调试器负责「事后能还原」，命名体系负责「两边都看得懂人话」。三者的成本都在项目初期一次性支付，回报却贯穿整个开发周期——如果只能为本章做一件事，先铺命名，再谈别的。
