3.1 二流体模型与伦敦方程：穿透深度的由来

3.1 二流体模型与伦敦方程：穿透深度的由来

本节摘要：超导的第一个可用理论是个"猜测的艺术品"：把电子分成正常与超流两群（二流体模型），再为超流电子假设两条方程（伦敦方程），磁场就被指数衰减地挡在了表面薄层里。这条薄层的厚度——伦敦穿透深度 λ——至今仍是每份超导材料参数表的标配。读完你应当能从两条假设推出迈斯纳效应，并算出穿透深度的量级。

从磁悬浮的深度说起

迈斯纳效应确立后，理论家面对的任务听起来简单：把"体内磁场为零"从实验事实变成推论。困难在于，普通的电动力学做不到——普通导体里磁场可以自由进出，电阻为零只保证电场为零，推不出磁场被驱逐（这正是 1.3 节的思想实验）。所以必须为超导电子额外假设点什么。1935 年，从德国流亡英国的伦敦兄弟（弗里茨与海因茨）给出的假设堪称教科书级的果断，值得整段抄下来品味：

第一条（加速方程）：超流电流的变化不需要电场来维持——恰恰相反，是电场在加速超流电子。用文字说：超流电流密度的时间变化率正比于电场。对比欧姆定律"电流正比于电场"（稳态、有耗散），这条假设说的是"电流的加速度正比于电场"（无耗散、永加速）——一句话就把零电阻翻译成了方程语言。

第二条（旋度方程）：超流电流的旋度正比于磁感应强度的负值。这条更神秘，没有显而易见的"物理直觉"可依，它是为了让迈斯纳效应成立而反推出来的——伦敦兄弟自己也承认这是猜想。大胆之处在此：他们赌的是这条方程描述的是超导态的本构关系，而不是某个巧合。

两条假设与麦克斯韦方程组联立，奇迹发生：磁场不能深入超导体内部，只能以指数方式衰减，特征厚度 λ 由超流密度决定。表面一层厚度约 λ 的超流电流，恰好屏蔽掉体内磁场——迈斯纳效应从实验事实变成了两行代数。

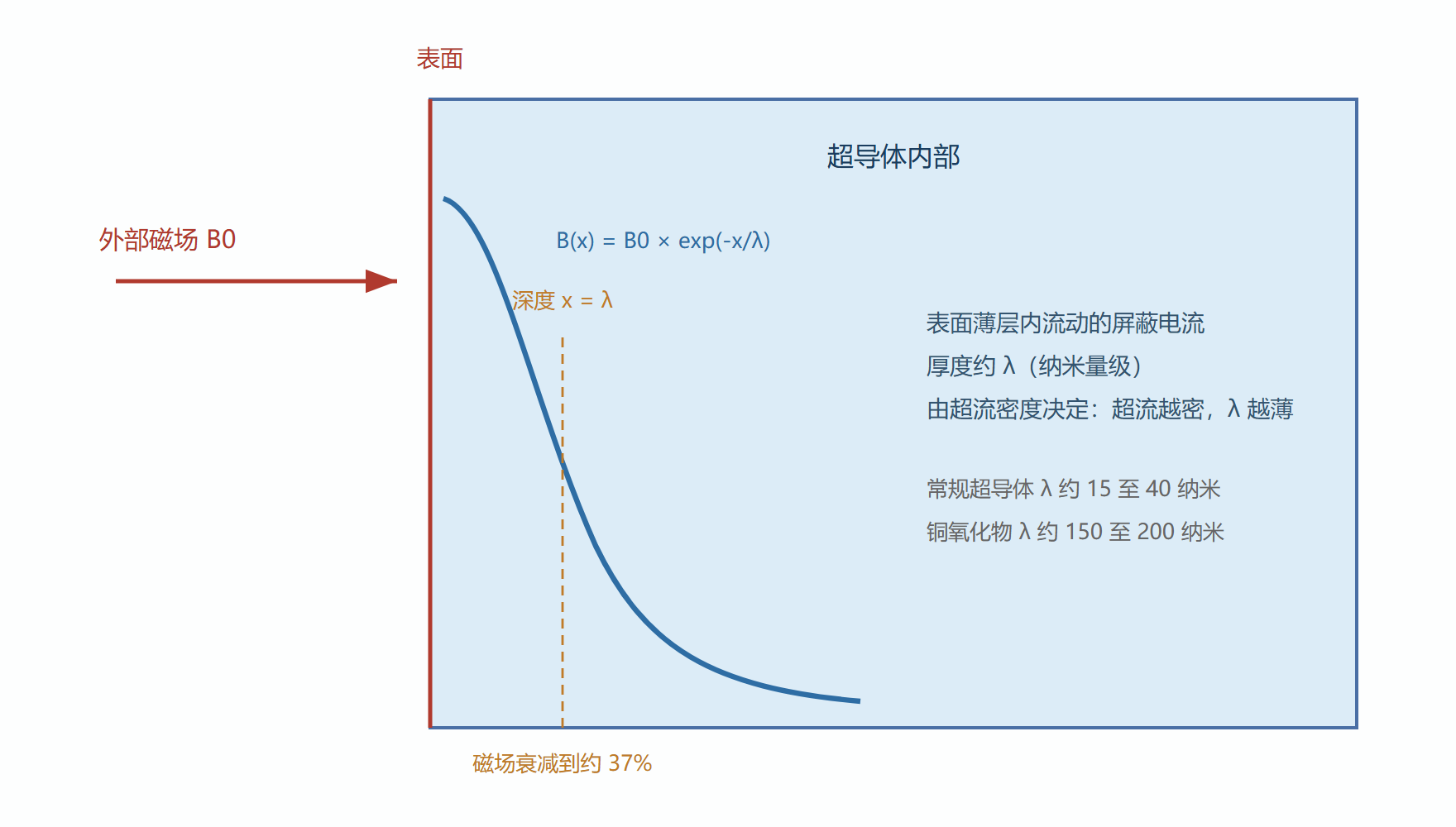

图：磁场在超导体表面的指数衰减

概念拆解：穿透深度是一个"可测的猜想"

伦敦方程了不起的地方在于，它不仅解释已知，还给出可测的新量。穿透深度 λ 的公式用文字表述：与超流电子密度的平方根成反比——超流越"浓"，磁场越被挤在外面。把常规超导体的典型电子密度代进去，得到 λ 约十几到几十纳米。这是个能被实验掐着脖子验证的数字：

• 薄膜检验：把超导膜做得比 λ 还薄，屏蔽必然不完全，磁场能部分穿透，薄膜的临界磁场和抗磁性都会系统性偏离块体值——实验结果与 λ 的预言定量吻合。
• 直接测量：腔体微扰、磁性、角分辨光电子谱等多种手段给出的常规超导体 λ 落在 15 至 40 纳米（铅约 37 纳米、铌约 39 纳米、铝约 16 纳米），铜氧化物约 150 至 200 纳米（所以铜氧化物屏蔽更"松"，抗磁信号更弱——第二章说它迈斯纳分数偏低，根源在此）。

二流体模型本身（戈特与卡西米尔，1934）也值得一笔：它假设温度降低时，电子逐渐从"正常群"转入"超流群"，超流密度随温度升高而减少，到临界温度归零。这个粗糙的图像立刻解释了比热的反常——超导体降温经过临界温度时，比热出现跳变而非渐变，因为电子正在"换群"。更精细的解释要等 BCS（3.4 节会算这个跳变），但二流体给了实验家一个能整理数据的语言。

λ 与温度的关系也来自二流体：接近临界温度时超流密度变稀，λ 发散变大——薄膜在临界温度附近屏蔽失效最明显，这个"诊断窗口"至今是测 Tc 附近行为的常用手法。

演练：算一次屏蔽失效

一块铝膜厚度 10 纳米，铝的穿透深度约 16 纳米。问：外磁场穿透膜的比例大概多少？

参考思路：磁场按指数衰减，膜背面（深度 10 纳米处）的磁场约为表面的 exp(-10/16) ≈ 0.53，也就是过半——这块膜基本挡不住磁场。若膜厚做到 50 纳米（约三个 λ），背面只剩 exp(-50/16) ≈ 4%，屏蔽才像样。这道题的工程翻译：用超导膜做磁屏蔽或滤波器（第六章的射频谐振腔同款逻辑），膜厚必须数倍于穿透深度，而且要在远低于临界温度的温度下工作——温度一高 λ 变大，屏蔽跟着失效。很多"超导屏蔽罩效果不佳"的工程翻车，查到最后都是温度点选高了。

⚠️ 常见坑：把穿透深度当成"磁场能进来的深度"。准确说法：磁场在表面按指数衰减，λ 只是衰减的特征长度——深度 λ 处剩约百分之三十七，三个 λ 处剩约百分之五。说"磁场在 λ 内被挡住"是粗话，考试和设计都别这么写。

FAQ：伦敦方程是"真理论"还是"凑公式"？

是后者的胜利。伦敦兄弟不知道电子为什么配对，不知道超流密度从哪来，他们的方程在微观上没有依据——但它在宏观电磁响应层面完全正确，至今仍是工程计算的日常工作语言。物理学里有一类珍贵的理论叫"有效的唯象"：不知道底层机制，先把可测量的关系钉死。1957 年 BCS 出现后人们才明白：伦敦方程其实是 BCS 能隙理论在"波长远大于相干长度"情形下的极限近似。底层换了，表层的方程一字未改——这就是好唯象理论的宿命与荣光。

二流体模型还有一个定量承诺值得记录：它给出超流密度随温度变化的粗略公式——超流比例正比于一减去（T/Tc）的四次方。这个"四次方律"当年是从氦-II 的经验里借来的，用在超导体上意外地好用：把穿透深度的温度依赖测出来，反推超流密度，与四次方律在相当宽的温度区间里吻合得不错。BCS 理论出现后人们才知道，低温极限下超流密度的修正其实是指数式的（能隙把热激发摁得很死），四次方律只是"中段近似"——但作为工程插值公式它活到了今天，大多数手册里的穿透深度-温度曲线仍用它生成。

还有一条历史线索能让本节的逻辑更完整：伦敦兄弟的方程并非凭空猜想，其加速方程其实与超流氦的唯象描述同源——无耗散流体的共同语言是"加速度正比于力"，而不是"速度正比于力"。兄弟俩的真正冒险是第二条旋度方程，以及把这两条方程宣布为超导体的本构关系（描述材料属性的关系，而不是普通电动力学的推论）。这个"宣布"在方法论上极其重要：它教给后人的是，当普通理论推不出新现象时，就为新材料发明新的本构关系，然后让实验裁决。金兹堡-朗道的序参量、BCS 的能隙，都是这条方法论路线的后继。

穿透深度还有个反直觉的推论值得点破：**磁场并不是在"表面"被挡住，而是在表面薄层里被逐渐压制。**薄层内存在磁场梯度，按麦克斯韦方程，梯度对应电流——所以屏蔽磁场的正是这层纳米厚的超流电流片。这也意味着超导体表面质量（洁净度、加工损伤层）直接影响屏蔽性能：损伤层相当于在超流片上打了补丁，穿透深度被局部拉大，屏蔽性能与谐振腔品质因数随之劣化。工程上处理超导表面的认真程度，仅次于处理半导体晶圆。## 本节要点回顾

• 二流体模型把电子分成正常群与超流群，用超流密度随温度的变化解释比热跳变。
• 伦敦加速方程把零电阻写成"加速度正比于电场"，旋度方程硬性规定电流旋度与磁场反向。
• 联立麦克斯韦方程，磁场指数衰减，特征长度即穿透深度 λ，反比于超流密度的平方根。
• λ 是可测量：常规超导体 15 至 40 纳米，铜氧化物 150 至 200 纳米；薄膜厚度不足数倍 λ 时屏蔽失效。
• 好的唯象理论先于微观理论二十年，且在微观理论出现后依然无损。

伦敦方程算出了"磁场怎么被挡住"，但两个关键角色——超流密度从哪来、以及一个尚未露面的新长度——它说不清。下一级的台阶由金兹堡与朗道搭起。
