本节摘要:把两块超导之间夹一层几纳米的绝缘体,库珀对竟然整体隧穿过去——不加电压时电流照样流(直流效应),加了恒定电压电流以正比于电压的频率振荡(交流效应,比例约 483.6 GHz/mV)。这个 1962 年由 22 岁研究生布莱恩·约瑟夫森预言的效应,如今是国际伏特基准、SQUID 与超导量子比特的共同地基。读完你应当能解释两条效应各自的内容与用途,并读懂结的伏安特性曲线。
经典直觉里,一层绝缘势垒是电流的绝对终点。量子力学说:只要势垒足够薄,波函数在势垒另一侧还拖着一条"尾巴",粒子有一定概率出现在墙外——隧穿。单个电子隧穿早已是常识(3.4 节贾埃弗的隧道谱正是单电子隧穿的读数)。约瑟夫森 1962 年在剑桥当研究生时算出的却是另一件更怪的事:成对的库珀对可以整体隧穿,而且隧穿的不是"概率性的零星个体",是带着全局相位的集体波函数——两块超导的波函数隔着势垒耦合,电流由两块之间相位差的正弦决定。
这条预言惊世骇俗到审稿人一度怀疑作者不懂物理,贝尔实验室的安德森把它推进发表,当年底即被实验证实(罗威尔的零压电流台阶)。1973 年诺贝尔奖名单上有约瑟夫森的名字——获奖时他已转行研究意识问题,这是后话。
直流效应用文字表述:结上不加电压,也可以有电流流过,只要不超过某个临界电流 Ic;电流值等于 Ic 乘以两块超导相位差的正弦。换个说法,结是一根"相位弹簧":把两边相位差掰开多少,弹簧就回拉多少电流,不耗一分能量——本质上是库珀对在两块超导之间无阻流动的通道。
交流效应:给结加上恒定电压 V,相位差不再静止,而是匀速增长,于是电流以频率 f 振荡,比例关系约每毫伏对应 483.6 GHz。这个比例是基本常数的组合(2e/h,即约瑟夫森常数),普适到令人发指:无论结用什么材料、什么工艺,毫伏换吉赫的读数分毫不差。国际单位制干脆把它收编:1987 年起,伏特的实用基准就是用约瑟夫森结阵列定义的——加已知微波频率,输出已知电压,一万个结串联可得十伏级的基准电压。电压基准从此告别化学电池与手工比对。
结的三种常见形态。 SIS 隧道结:超导-绝缘体-超导三明治,绝缘层约 1 至 2 纳米氧化层,电容大、Ic 小,量子比特与电压基准的标准形态;SNS 结:超导-正常金属-超导,靠邻近效应让金属层"沾染"超导性,电容小、Ic 相对大,SQUID 与数字电路常用;台阶结与晶界结:在薄膜上直接做出局部弱连接,工艺简单,传感与教学装置的主力。三种形态参数不同,物理同一条:相位差驱动超电流。

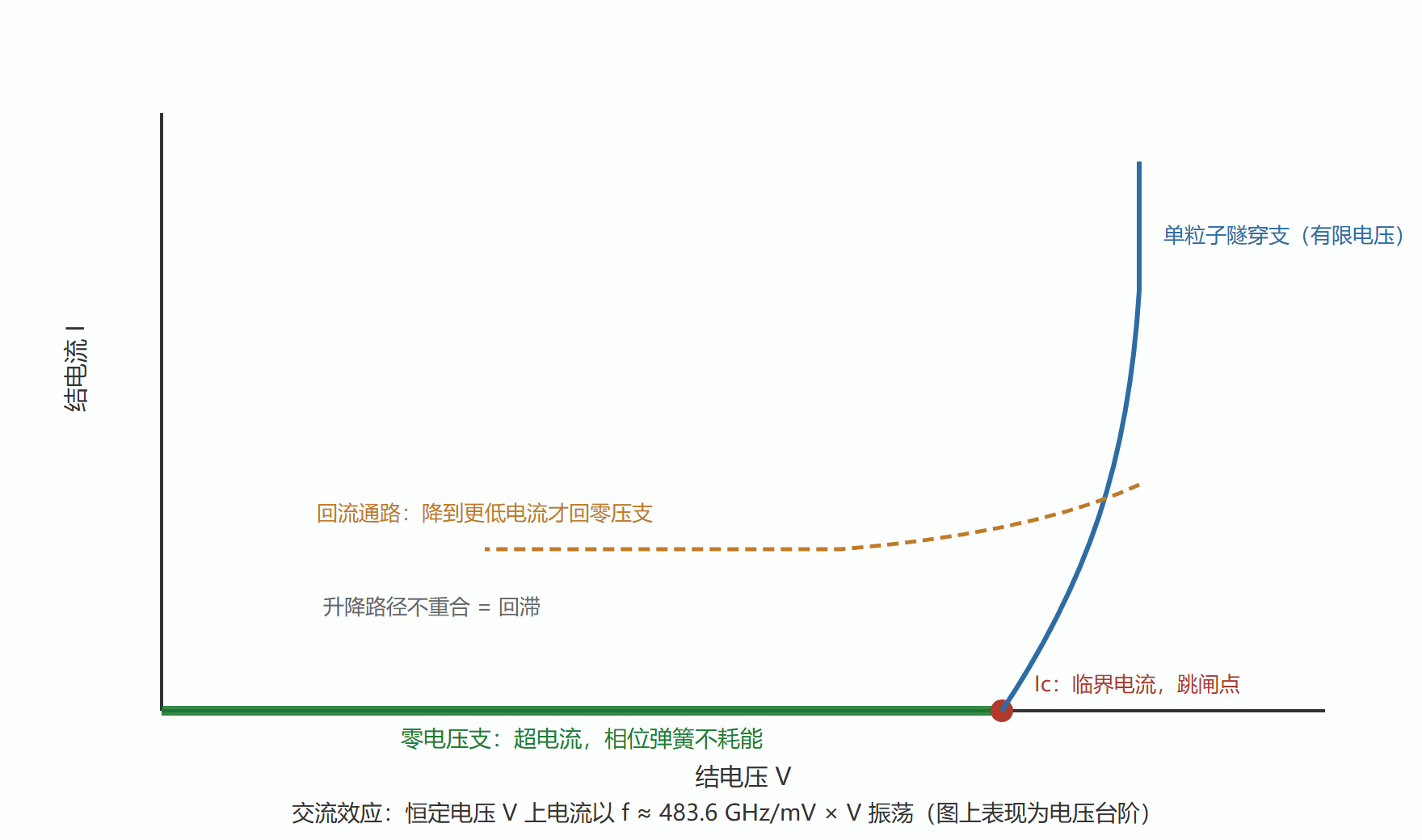

伏安特性:一条不对称的阶梯。 理想直流下,结先走"零电压支"——电流从零爬到 Ic,两端电压始终为零;电流超过 Ic,结"跳闸"到有限电压的单粒子隧穿支上。要回到零压支,电流必须降到一个更低的回摆值——升压与回流的路径不重合,形成回滞。回滞是电容与电阻配比(工程上叫McCumber 参数)的函数:回滞强的结适合当开关与存储,回滞被故意压平(并联分流电阻)的结适合当线性元件——SQUID 里用的是后一种。看懂这条曲线,约瑟夫森结的一半应用就都通了。

问:要用约瑟夫森结阵列输出 10 伏基准电压,微波源用 70 GHz,每个结输出一级台阶,需要多少个结串联?
参考算法:一个结在频率 f 下能稳定输出的电压台阶为 V = f / (483.6 GHz/mV)。代入:70 / 483.6 ≈ 0.1447 毫伏每结。凑 10 伏需要 10 / 0.1447×10⁻³ ≈ 69000 个结。实际的国家基准装置正是这个量级——数万个结在一片芯片上串联,共享同一微波辐照,电压基准的不确定度被压到亿分之一量级。这道题的另一层含义:超导量子器件的精度由基本常数保底,不靠人工校准,这是超导电子学最深的护城河。
再算一个频率方向的例子:量子比特运行在 5 GHz,对应的"约瑟夫森电压"约 5 / 483.6 ≈ 10 微伏量级——微伏级的电压偏差就能把比特的振荡频率挪动可观测的量。所以量子芯片对供电与微波链路的稳定性要求,全部能从这个换算里推出来。
1963 年,贝尔实验室的罗威尔用示波器直接看约瑟夫森结的伏安曲线:在零电压处看到实打实的超电流,加微波辐照后,曲线上冒出一列等间距的恒压台阶(夏皮罗台阶)——台阶位置由微波频率按 2e/h 换算,与预言严丝合缝。值得注意的是实验的策略:不是"测出某个效应",而是用理论指定的精确位置去接应它。频率好测(可到小数点后九位),台阶位置好比对,一个存疑的量子预言在几个月内变成教科书内容。这段历史给所有做验证实验的启示:把预言翻译成"仪器最擅长的量",验证就完成了一半。
⚠️ 常见坑:把约瑟夫森效应当成"超导版隧道二极管"。隧道二极管的电流由态密度与能带决定,是能量问题;约瑟夫森超电流由相位差决定,是相干问题——电流大小不依赖耗散,电压为零也照常工作。混淆这两者,就无法理解为什么结能当"相位弹簧"用,也读不懂量子比特的能级公式。
测不到"电流本身"(频率高达数百吉赫的交流在结内振荡),但它的存在会留下铁证:给结加微波辐照,结的内振荡与外场拍频,伏安曲线上出现一列恒压台阶(夏皮罗台阶),台阶电压仍是 f/483.6 的整数倍。反过来的应用也存在:辐射源(结本身当太赫兹源)与探测器(混频器)都靠这条振荡工作。间接测量、直接利用,同一枚硬币。
结的参数尺度给个手感:典型 SIS 结的临界电流在微安到毫安量级(结面积越大电流越大,工艺上做成平方微米到平方微米之间可调),特征电压(临界电流乘以正常态电阻)在毫伏量级,对应的特征频率在数百吉赫——恰好横跨微波到太赫兹,这就是约瑟夫森结天然是毫米波器件的原因。量子比特的结刻意做小,把临界电流压低、把非谐性调到两三百兆赫;电压基准的结阵列则数万个串联,每个结都工作在台阶上。同一套物理,参数落点不同,器件就走向完全不同的应用——超导电子学的全部分类学,本质上就是"结参数怎么选"。## 本节要点回顾
