7.1 微纳加工：从毫米 PCB 到纳米光刻
7.1 微纳加工：从毫米 PCB 到纳米光刻
本节摘要：超材料的单元尺寸由工作波长定价，工艺选择因此被频段锁定：微波段用印刷电路板蚀刻毫米级铜图形，太赫兹到红外用半导体光刻与薄膜沉积做微米到百纳米结构，可见光段交给电子束光刻与原子层沉积。本节沿尺度阶梯逐级盘点工艺能力、精度账与成本账，并解释"几纳米误差毁掉一个设计"的敏感来源。
尺度阶梯：尺寸即工艺

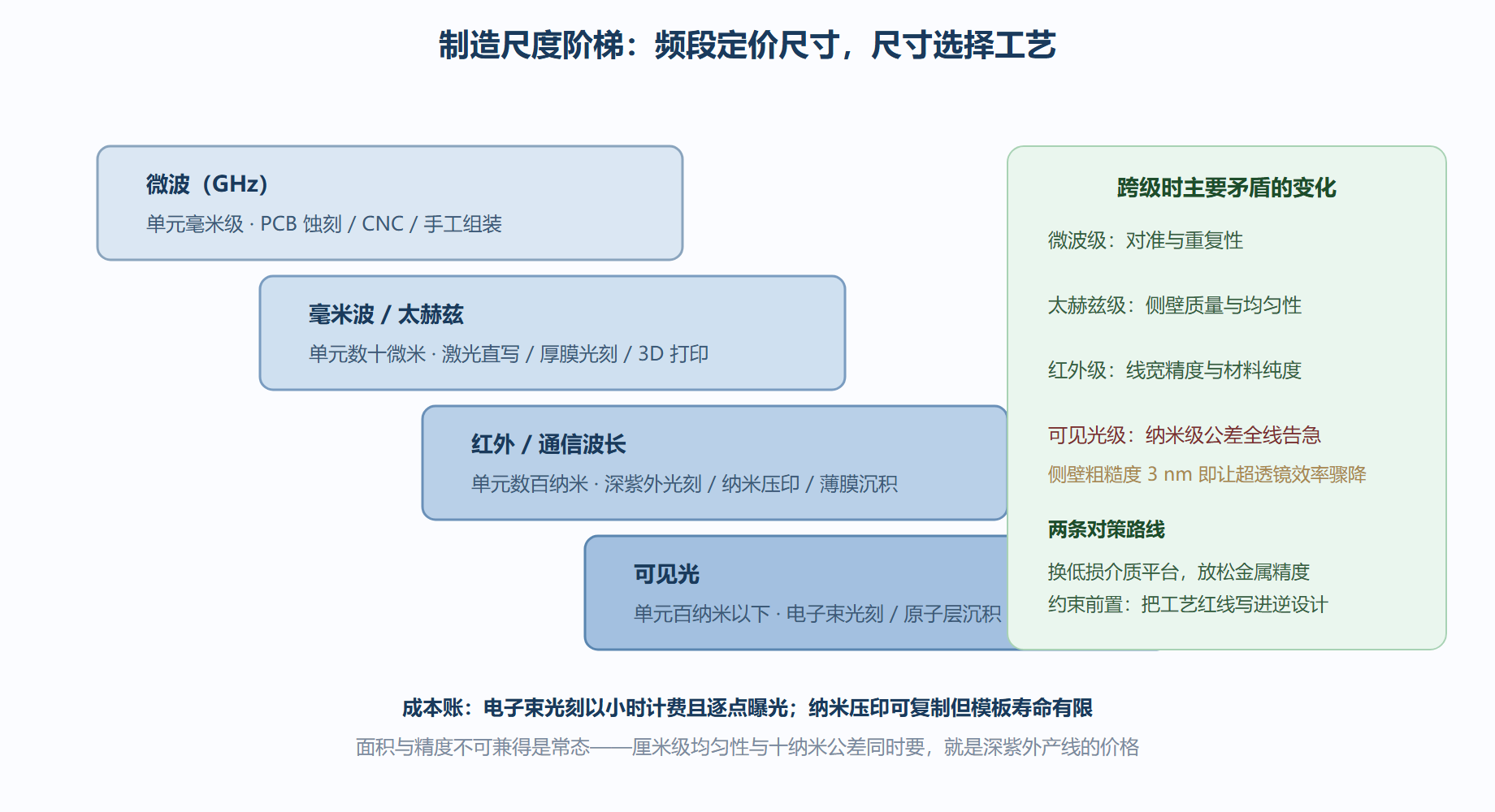

图：制造尺度阶梯——频段、尺寸与工艺对应
逐级走一遍。微波级是工艺的天堂：毫米级铜图形用标准印刷电路板蚀刻即可，早期负折射样品就是铜环与铜线印在 FR-4 基板上的产物，三维结构靠手工组装与机械加工也能凑合。太赫兹级进入数十微米：普通光刻开始吃力，激光直写、厚膜光刻与三维打印接力，侧壁垂直度与表面粗糙度成为主要指标。红外与通信波长级是数百纳米：半导体产线的深紫外光刻、薄膜沉积（电子束蒸发、原子层沉积）与刻蚀接管，单元形貌的线宽公差要求进入十纳米级。可见光级百纳米以下：电子束光刻逐点"写"，精度足够但工时以小时计、面积以平方毫米计；大面积复制指望纳米压印，模板寿命与缺陷控制是瓶颈。
精度账：几纳米误差的杀伤力
超材料对加工误差的敏感度远超一般微结构，根源在谐振本身：负参数窗口宽度只有谐振频率的百分之几，等效参数随几何参数的斜率在谐振附近极大。把这条逻辑翻译成公差语言：缝隙宽度偏百分之十，谐振频率可能挪走百分之几——窗口直接漂移出设计频段。实测的代价案例更有说服力：可见光超透镜的聚焦效率对侧壁粗糙度极其敏感，侧壁粗糙超过三纳米，效率便骤降四成且无法靠后处理补偿；一层一纳米厚的界面氧化膜足以屏蔽电控超表面的栅极调制效果。这就是为什么第七章的设计方法论强调"可制造性约束前置"——最小线宽、侧壁倾角、套刻误差不进约束，优化器就一定会给出做不出来的答卷。
对照天然材料的工艺宽容度更显悬殊：炼一炉钢，成分偏差千分之几性能几乎无感；做一个光频超表面，尺寸偏差百分之几功能尽失。结构配方的精度要求天生比化学配方苛刻——这是第一章"性能写在图纸上"的代价面。
产线化的两条路线
工艺与设计的和解有两条路。路线一：换平台放松精度。全介质米氏共振对尺寸误差的容忍度优于金属等离子体结构，且天然兼容半导体产线；把超透镜设计交给"工艺感知型"生成模型——把光刻邻近效应、刻蚀轮廓、沉积台阶覆盖率全部嵌进训练数据——一次流片良率可从人工设计的大约四成提升到接近九成。路线二：大面积复制。纳米压印、卷对卷工艺用模板复制替代逐点曝光，把厘米级面积的均匀制造变成可能，代价是模板的寿命与缺陷管理。两条路线组合使用（低损介质平台加压印复制）是当前超表面产业化的主流打法。
⚠️ 常见坑：拿微米级样品的照片去评断纳米级设计的可行性。工艺能力随尺度非线性变化，微波段"手工都能做"的经验到可见光段全线失效——跨频段评估项目时，先确认对方的工艺停留在阶梯的哪一级。
本节要点回顾
- 尺寸即工艺：毫米 PCB、微米光刻打印、百纳米深紫外与电子束——频段锁定工艺选项。
- 谐振即敏感：负参数窗口窄，公差要求随谐振锐度同步收紧，几纳米误差可毁整个设计。
- 两条和解路：换低损介质平台放松精度，或压印复制摊薄成本；工艺约束前置进设计是共同前提。
- 数字锚点：侧壁粗糙 3 nm 让超透镜效率降四成；良率从约四成提升到约九成靠工艺感知设计。
造出来了，接下来要"测得准"。下一节进表征：看不见的等效参数怎么从仪器读数里提取，光学频段为什么要请出近场技术。
FAQ：为什么不用晶圆厂现有工艺直接量产超透镜？
在用，这正是全介质超透镜的产业化路线——但"用上产线"与"产线为你优化"是两回事。晶圆厂的标准流程为逻辑与存储芯片优化：线宽、材料、薄膜体系都是为晶体管服务的，超透镜的高深宽比纳米柱、非标准介质材料（钛氧化物等）对它们是"非标件"。现实做法是折中：把超透镜设计向标准工艺靠拢（用产线已有的材料体系与最小线宽），或把工艺向设计微调（专用流片批次，成本上升）。随着超透镜订单量增长，专用工艺节点的经济性正在改善——这与MEMS传感器的产业化路径几乎同构：先蹭产线，再养专厂。判断某个超材料产品离量产多远，就看它对标准工艺的"非标程度"有多深。
延伸对照：三个量级的公差哲学
把三个频段的公差哲学并排，工艺与设计的关系看得最透。微波段公差宽松到"手工可调"：样品加工后尺寸偏差百分之几，用刀片刮一刮铜皮、挪一挪环位置就能完成调谐——设计与工艺在车间里"对话"。光频段公差严苛到"盲做"：纳米级特征无法在装配时修正，一切精度必须在图纸与工艺阶段锁定，流片之前设计者要替车间做完所有决策——设计与工艺在图纸上"会签"。太赫兹段居中，部分结构允许激光修调。这条公差哲学的演进方向是单向的：频段越高，"边做边调"的手艺空间越小，"算准再做"的仿真责任越大——这正是第七章工具链越来越重、逆设计越来越不可或缺的根源。
💡 关键直觉：工艺的最高境界不是把东西做细，而是让设计的敏感度与工艺的能力匹配——敏感的参数给紧公差，迟钝的参数主动放宽。会"分配公差"的设计者，比会"收紧公差"的工艺师更能决定一个项目的生死。
延伸对照：微波手工调谐的"消失的手艺"
微波段曾有一种如今近乎失传的工作方式：样品做完拿小刀刮。环尺寸偏了刮铜皮，谐振偏高垫介质，缝隙宽了贴锡箔——设计与样品在车间里实时对话，一个下午能迭代好几轮。这门"粗活"在微波段是合理的（特征尺寸毫米级，手工操作的影响量级可控），到太赫兹段就变成野蛮操作（手抖一下就是十分之一波长），到光频段则彻底失去意义。手艺消失的原因值得记一笔：不是工匠退步了，而是尺度和敏感度让"做出来再改"的模式失效——精度需求转移到设计阶段的仿真里，"边做边调"被"算准再做"替代。理解这条演变，就能理解为什么超材料时代的工程师要花大量时间在前仿真与公差分析上：那是被纳米尺度剥夺的"修改权"，以计算的形式补偿回来。
延伸对照：三大工艺的"取舍三角"
从阶梯里抽出三个主力工艺做一次三角对比，产能决策就看清楚了。电子束光刻：精度王（纳米级、无掩模灵活），代价是产能——逐点曝光，一片基底以小时到天计，适合原型与科学实验。深紫外投影光刻：产能王（整片曝光、晶圆级量产），代价是灵活性与门槛——掩模一套数月数金，定型前的迭代成本高，适合定型后的规模化。纳米压印：复制王（一次曝光复制整面，成本低到接近印刷），代价是模板——模板本身要用前两者制造，且寿命与缺陷率决定经济性，适合定型后的大面积复制。三角的顺序读法就是产品的生命周期：原型用电子束、定型上深紫外、铺量交压印——三段接力，各付各的钱。看懂接力逻辑，就能看懂任何超材料初创公司的产能规划是否诚实：宣称量产却只有电子束机台的，其产能故事在物理上就不成立。
