5.1 国防与隐身：从吸波涂层到隐身斗篷

5.1 国防与隐身：从吸波涂层到隐身斗篷

本节摘要：隐身有两种截然不同的思路：吸波涂层让照射波"有去无回"地被吞掉，隐身斗篷让波"绕着走"而不与物体交换能量。前者是天然材料加超材料都有份的成熟技术，后者是变换光学给出的超材料专属方案。本节把两种思路对账，并讲清 2006 年微波隐身实验与地毯式隐身的频段条款。

两种"看不见"

雷达找不到一个目标，有两种物理上完全不同的原因。第一种：目标反射了波，但反射波没能回到雷达——吸波涂层负责这件事，把入射电磁能转化成热耗散掉。第二种：波根本没有与目标交互，绕开它继续前进，回波仿佛照到了空地——隐身斗篷负责这件事。对照日常直觉，前者像把物体涂黑（黑体吸收），后者像让物体"不占地方"。传统方案覆盖第一种思路：含铁氧体或碳基涂料的吸波层从二战起就在服役；第二种思路在变换光学出现之前没有数学工具——你无法用天然材料"编排"波绕行，因为那需要连续可设计的各向异性参数分布。

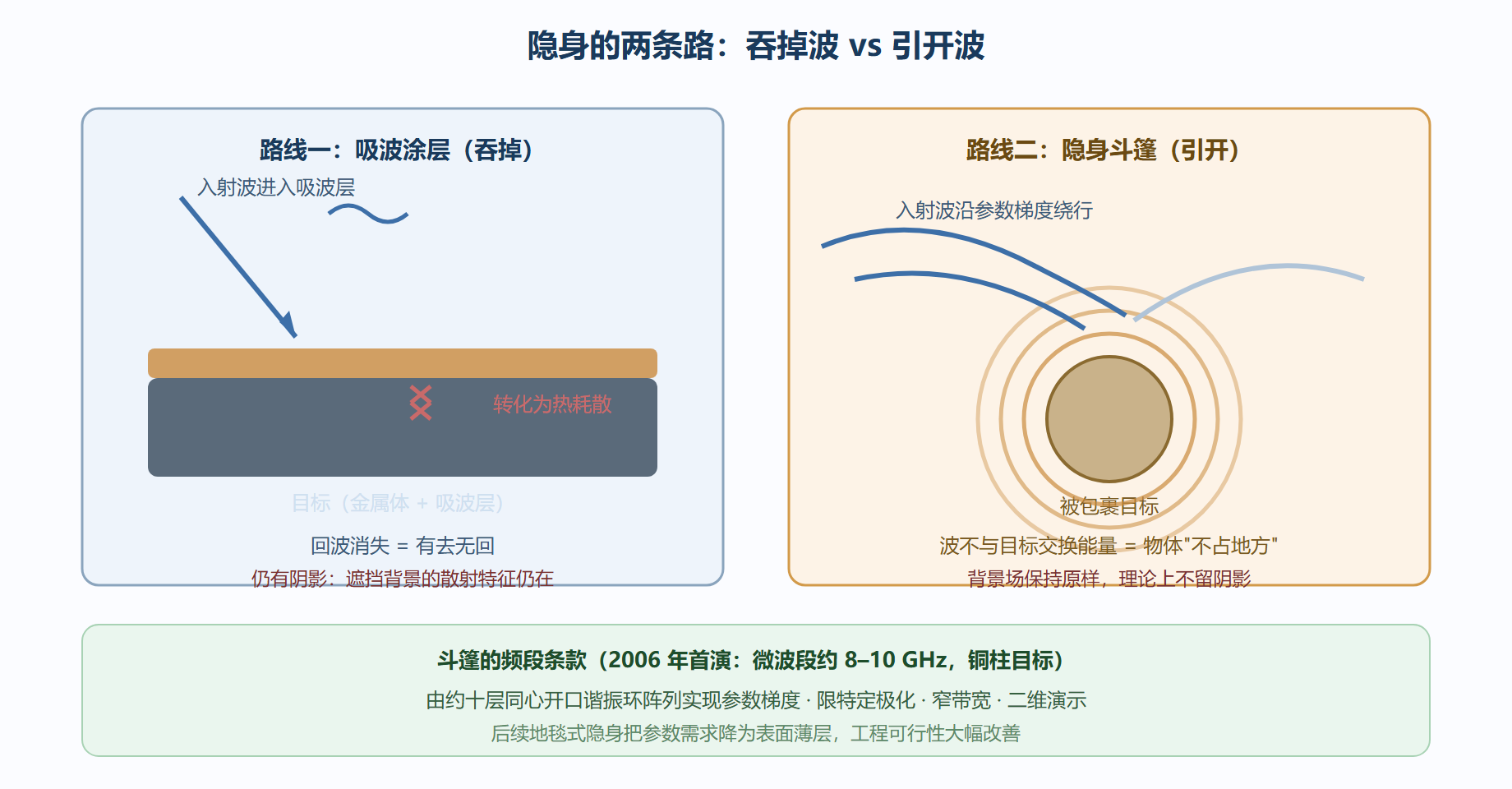

图：吸波涂层与隐身斗篷的原理对照

首演的三条条款

2006 年变换光学问世当年，史密斯团队就在微波段做了铜柱隐身演示：约十层同心排列的开口谐振环阵列包裹铜柱，每层的环尺寸与取向经过设计，使等效介电常数与磁导率按斗篷理论要求的梯度分布。入射平面波沿参数梯度平滑绕过铜柱，出射波前恢复原状——探测天线的读数几乎分辨不出"有柱"与"无柱"。但这场首演附带三条必须记住的条款：

• 频段条款：工作在约八到十吉赫兹的窄频段内。开口谐振环是谐振结构，参数梯度只在谐振附近的窄窗口成立；偏离谐振，绕行失效、散射回归。
• 极化条款：环只对特定磁场取向敏感，换个极化斗篷就"漏"。全极化隐身需要各方向都齐备的参数张量，设计复杂度数量级上升。
• 维度条款：首演是二维（圆柱）问题。三维球面斗篷需要真正三维排布的各向异性单元，制造难度在当年不可企及——这也解释了后续路线为何转向简化。

简化路线：地毯式隐身

三维全功能的完美斗篷造价太高，工程界很快找到了务实的中间态：地毯式隐身。目标不是让物体凭空消失，而是让盖着"地毯"的凸起表面在电磁上等效于一块平地——只需在表面布置一层参数渐变的薄层（典型做法是数百个尺寸渐变的开口谐振单元，逐点匹配高度起伏引入的相位差），散射特征就从"凸台"退化为"平面"。它牺牲了"任意角度、任意物体"的雄心，换来了单层薄结构、可设计频段、与实际工艺兼容这三项现实优点。对照天然材料的极限就一目了然：同等厚度的任何天然介质层都无法把"凸"等效成"平"，因为天然参数既不能逐点渐变也不能各向异性取值。

⚠️ 常见坑：把"隐身斗篷"想象成全频段、全极化、三维的科幻披风。真实器件的每一步进展都严格绑定频段、极化与几何条款——读报道先找这三项，找不到就是没讲实话。

本节要点回顾

• 两条路线：涂层吞波（有去无回）与斗篷引波（绕行不交换能量），物理机制与适用边界完全不同。
• 首演条款：约 8–10 GHz、特定极化、二维铜柱——三条条款是评估所有隐身报道的基准线。
• 地毯式务实：把"消失"降级为"等效平地"，单层参数渐变换取工程可行性。
• 对照组结论：吸波可以不靠超材料，绕行必须靠超材料——这正是本章对照法的价值。

隐身的对手是雷达，下一个任务的对手更常见：天线与镜头。下一节看超表面怎么跟相控阵、曲面透镜正面比价。

FAQ：隐身斗篷与吸波涂层能叠加使用吗？

能，而且叠加正是现实中的组合拳。两者的雷达截面贡献机制不同：涂层压低目标自身的强反射，斗篷处理涂层管不了的几何散射特征（边缘、腔体、曲面突变）。拿一个飞行器平台打比方：进气道与雷达舱的腔体散射靠结构设计与吸波材料处理，蒙皮的平面反射靠涂层压制，而某些强散射部位可以布置参数渐变的等效平面层，把"凸起"在电磁上抹平。三道防线各自工作在自己的频段与角度窗口，合起来才有全频谱低可见性。单靠斗篷"一件披风解决所有问题"的想象，在工程上从来不是选项——它是三道防线里最新、最贵、最窄的一道。

延伸对照：隐身之外的变换光学红利

变换光学为隐身而生，但它的遗产远不止隐身。同一套"坐标变形反推参数分布"的数学，还能造出波导弯头的理想转接器（任意拐角零反射，微波馈线与光波导都在用）、场集中器（把波能量汇聚到小区域，无线充电与传感增强受益）、波束分裂器与旋转器（波前在结构内被平滑旋转变形）。把变换光学的成果清单与隐身清单并排，会发现隐身其实是这个家族里"最难兑现的成员"——它要求参数分布无处出错，而转接器、集中器只要求局部达标。这也是产业化的真实顺序：家族里要求最低的成员先落地，隐身殿后。读变换光学文献时按"参数分布的苛刻程度"给成果排队，兑现时间表就大致清晰了。

⚠️ 常见坑：把"雷达截面降低若干分贝"直接当隐身能力评估。雷达截面是频率、极化、角度的函数，单点数字毫无意义——评估任何隐身技术，先要一张频段与角度全覆盖的散射图，没有这张图的数字一律按存疑处理。

延伸对照：隐身效果的"三层验收"

评估一项隐身技术，验收要分三层做，每层淘汰一批宣称。第一层是暗室验收：标准入射角下的雷达截面曲线，验证原理成立——绝大多数论文停在这一层，它只证明"物理可行"。第二层是环境验收：角度扫描全覆盖、双极化、温漂与振动下的表现——它淘汰"只在一个角度一个极化好看的"样品，地毯式隐身正是靠这层验收确立了工程信誉。第三层是系统验收：装入平台后的全姿态表现，包括与平台其他辐射源的兼容——这一层的数据极少公开，却是采购决策的唯一依据。三层验收的结构提醒我们：技术报道里的每一项"隐身突破"，先问它停在第几层——停在第一层的属于"值得关注的进展"，停在第二层的属于"值得跟踪的方案"，走到第三层的才属于"值得采购的能力"。

延伸对照：吸波涂层的"超材料化"改造

传统吸波涂层并没有站在超材料的对面，两者正在合流，观察合流方式比比较优劣更有信息量。传统涂层的主力机制是磁损耗与介电损耗的堆叠，短板是频段选择性差、重量偏大。超材料的解法逐项嫁接：在涂层里嵌入谐振单元，让指定频段的吸收深度大增——同等厚度与重量下吸波峰更深；用频率选择表面替代部分连续损耗层，实现"该吸的吸、该透的透"的频段筛选。合流后的产品在产业口径上叫谐振吸波结构——学理上它已是超材料，采购体系里它是涂层的升级版。这个案例的启示：新旧方案的边界地带往往产业化最快，因为两边的认证路径都能用。
