本节摘要：被动结构的响应在加工完成后即已定格；可调谐超材料把"改参数"的开关装进单元内部——电控变容管、液晶取向、相变材料、MEMS 位移、光泵载流子，五种手段覆盖从皮秒到毫秒的速度谱。本节逐项拆解每种手段动的是哪个参数、付的是什么代价，并给出按任务选手段的对照表。

一条缝隙的启发

可调谐的物理基础朴素得出奇：第二章讲过，开口谐振环的谐振频率由电感与电容定价，缝隙就是电容。那么在缝隙里装一个"可变电容"——变容二极管——谐振频率就随偏置电压移动，负磁导率窗口跟着滑动。一条缝隙的位置从"固定元件"变成了"控制接口"，这就是被动与可调谐的分界线。此后的一切手段都是这个思路的变奏：在单元里塞进一个"受控的参数源"。

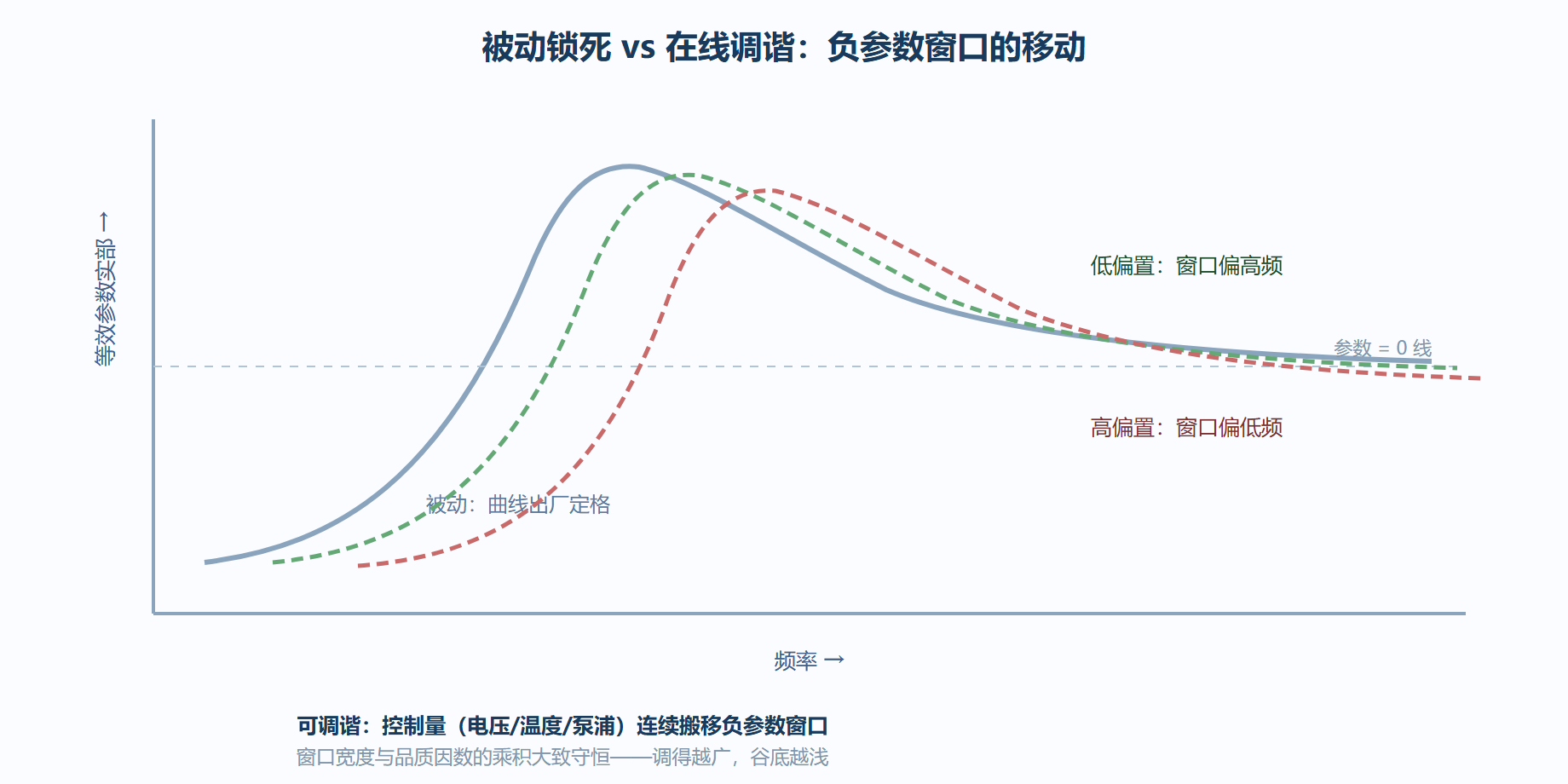

图：被动对可调谐——工作点在线移动

五种手段的逐项拆解

变容二极管（电控，纳秒级）。 直接改写缝隙电容，谐振频率随偏置电压连续移动，控制速率可达纳秒。这是编码超表面与可重构智能表面的主力：单元里嵌一只 PIN 二极管或变容管，通断即切换相位状态，阵列级波束扫描由此实现。代价：半导体器件的插损与非线性，功率容量受限。

液晶（电光控，毫秒级）。 把液晶灌进单元缝隙或夹层，外加电压改变分子取向，等效折射率随之微调。调谐深度不大（百分之几的折射率变化），但连续、低耗、可与显示产业共享工艺。太赫兹波段的移相与偏振调控是它的主场，毫米级速度对多数通信任务也够用。

相变材料（热或电脉冲触发，纳秒到微秒）。 二氧化钒在约六十八摄氏度发生绝缘体-金属相变，电导率跃迁几个数量级——把它镀在谐振单元上，温度或电脉冲一触发，单元从"透明"切换到"强耦合"，等效参数大幅改写。硫系相变材料（GST 一类）可在非晶与晶态间可逆切换并保持记忆，适合非易失的"写一次、用很久"场景。代价：切换能耗、疲劳寿命与热管理。

MEMS 位移（静电驱动，微秒到毫秒）。 微机电结构把单元的几何本身变成变量：梳齿驱动拉改缝隙宽度、悬臂梁改变单元间距，等效电容与耦合强度随位移变化。它动的是"最原始的参数"——几何本身，因此调谐深度大、光学品质因数损失小。代价：机械可靠性、封装复杂度与批产一致性。

光泵载流子（超快，皮秒级）。 飞秒激光泵浦半导体或石墨烯，光生载流子瞬间改写表面电导，等效参数随之跃变——这是速度上限所在，时间分辨进入皮秒域，适合超快开关与时变超材料研究。石墨烯的特殊加分是栅压可调：费米能级随电压移动，等离子体频率在一到十太赫兹范围电学可扫。代价：泵浦系统庞大，离集成尚远。

手段对照表

⚠️ 常见坑：调谐范围与品质因数是冤家。谐振峰被拉离设计点后，场分布畸变、损耗上升，负参数窗口越宽谷越浅——任何宣称"宽带又可调又低损"的方案都值得先查这三项是否同时成立。

本节要点回顾

• 分界线：被动参数出厂定格；可调谐在单元内植入受控参数源，控制接口从电路走向材料。
• 五种手段：变容管（纳秒电控）、液晶（毫秒连续）、相变（跃变可记忆）、MEMS（动几何）、光泵（皮秒上限）。
• 速度谱：皮秒（光泵）→ 纳秒（变容管）→ 微秒（相变/MEMS）→ 毫秒（液晶），按任务的实时性需求对号。
• 守恒条款：调谐范围与品质因数大致此消彼长，评估方案时三项指标必须一起看。

手段备齐，接下来是被动结构根本做不出来的两件事：对缺陷免疫的传输与波形的主动变换——拓扑与非线性。

FAQ：调谐手段可以混搭吗？

可以，而且混搭是高端设计的常态，但要按"时间尺度分层"的原则来。典型组合：相变材料管"慢速大改写"（非易失地切换工作模式，写入后保持），变容二极管管"快速小修正"（纳秒级的波束微调与编码切换），液晶管"连续偏置"（温度或偏压的缓慢补偿）。三层各守一段时间尺度，互不干扰，系统像一台"粗调加细调加补偿"的仪器。混搭的代价同样要认清：控制链路的复杂度乘性增长，每一种材料都带来一套疲劳与老化问题，热管理要同时伺候相变的触发温度与液晶的温度敏感性。混搭的准入门槛是系统级的热设计与控制协议都到位——第六章最后所说的"架构与接口"，在混搭方案里体现得最充分。

延伸对照：天然材料的"伪动态"与超材料的"真动态"

天然材料并非没有动态响应——温度变化改写半导体载流子浓度，外场改变铁电体极化——但把它与超材料动态并排放好，层次差异就出来了。天然动态是"副产品"：参数随环境被动漂移，方向与幅度都不由设计者定夺，工程上往往当作温漂误差去抑制。超材料动态是"主产品"：控制量的种类（电压、泵浦、时钟）、响应的速度、调谐的深度全部进入设计目标，环境漂移反而要靠动态能力主动补偿。一个是被动承受的噪声，一个是主动交付的功能——这对照恰好呼应全册的判据句式：性能来源从"自然赋予"挪到"设计交付"，动态性也一样。评估一款动态超材料，就问三个设计交付指标：控制接口是什么、速度谱落在哪、每次调谐付多少损耗。

💡 关键直觉：动态超材料的卖点不是"能变"，而是"变得有计划"。速度、深度、代价三者在图纸里写清楚，动态才是功能；写不清楚，动态只是温漂的别名。

延伸对照：手段混装的"热管理暗账"

五种手段里有一半与温度纠缠，混装方案的热管理暗账要在设计早期就翻出来。相变材料的触发温度是资产也是负债：二氧化钒在六十八摄氏度附近切换，这意味着环境温度逼近触发点时器件会"自己动"——若任务不需要这个特性，它就是漂移误差；若任务恰好需要（温控开关），它是免费的智能。液晶的取向对温度更敏感，性能随温漂缓变，需要温度补偿电路。变容二极管的结电容随温度缓移，高稳定场景要加补偿或校准。混装方案的解法通常是把"温度敏感"转成"温度可利用"：让相变层兼做温控保险，让液晶工作在温度补偿曲线上。暗账的结论一句话：动态超材料的热设计不是封装的后续工作，而是调谐设计的孪生兄弟——两者要在同一张图纸上定稿。
