3.4 混沌动力学：洛伦兹系统与蝴蝶效应

3.4 混沌动力学：洛伦兹系统与蝴蝶效应

本节摘要：定义先行——混沌是确定性系统里"有界、非周期、对初值敏感依赖"的长期行为：方程完全确定、不含任何随机项，轨道却永不重复且误差指数增长。本节以洛伦兹系统（σ=10、ρ=28、β=8/3）为标准实验动物，把"拉伸-折叠"机制、误差翻倍账本与三个平衡点逐一拆开，并给出周期轨道与混沌的逐项对照。

本节是图鉴的压轴：此前所有吸引子（点、环）都能预测长期行为，唯独这一个不能。上承 3.3 的极限环（混沌可以看作"永不闭合的振荡"），下接 3.5 倍周期瀑布（通往混沌最著名的一条路）。

一场天气预报事故

1963 年洛伦兹把大气对流抽象成三维方程（推导与物理背景在第六章气候案例展开）：

• x' = σ(y − x)
• y' = x(ρ − z) − y
• z' = xy − βz

标准参数 σ=10、ρ=28、β=8/3 下，三个平衡点是原点与 C± = (±8.49, ±8.49, 27)。某天他为省时间从打印纸中段截取初值重启计算，省略了千分位之后的数字——几分钟后两条轨道彻底分道。这不是程序错误：初始误差 0.0001 量级的差异，被系统以每单位时间约 e^{0.906}≈2.47 倍的速度放大（最大李雅普诺夫指数 λ₁≈0.906）。换算成账本：**误差每 0.77 个时间单位翻一倍**；七位有效数字的初值，预测时限只有 0.77×log₂(10⁷)≈18 个时间单位，之后任何计算都只是在猜测。

要紧的是把"敏感"与"发散"分开：洛伦兹轨道始终被囚禁在相空间一块有限的"蝴蝶"区域里（耗散体积以 e^{−13.67t} 塌缩），它不会飞走，只是永不重复、且相邻轨道永不合流。有界、非周期、敏感依赖三件事同时成立，才叫混沌。

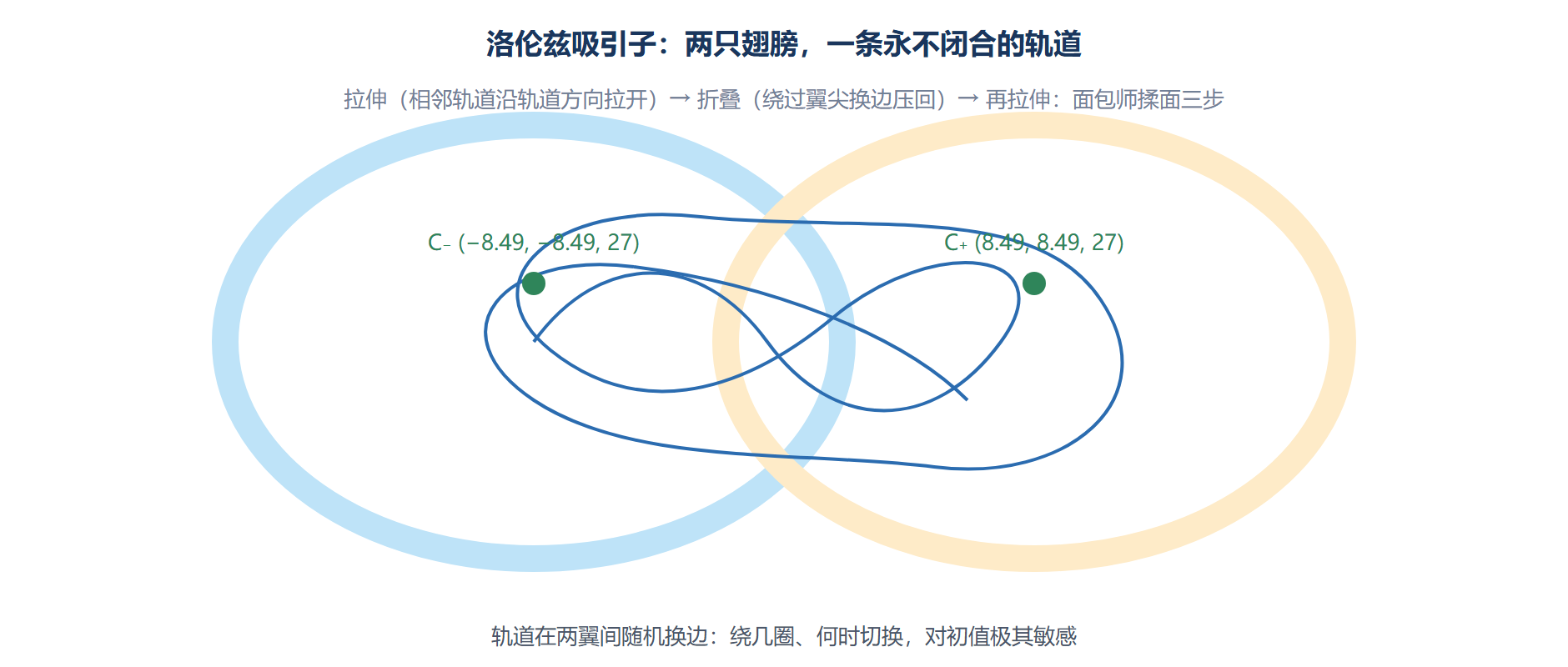

图：洛伦兹吸引子双翼示意

拉伸与折叠：混沌的生产线

混沌轨道的几何只有两个动作，像面包师揉面：拉伸把相邻轨道的距离指数拉开（对应正李雅普诺夫指数），折叠把拉长的面绕回有限区域（对应耗散与有界性）。只拉伸不折叠，轨道飞出边界；只折叠不拉伸，轨道安分守己。两者交替，才同时造出"被困住却永不重复"的轨道——上一图的轨道换边正是折叠瞬间：绕到哪翼、绕几圈换边，误差稍大便给出完全不同的序列，这就是"蝴蝶效应"的严格含义。

三个李雅普诺夫指数的账本（σ=10、ρ=28、β=8/3）：λ₁≈0.906（拉伸方向）、λ₂=0（沿轨道方向，时间平移不变）、λ₃≈−14.57（塌缩方向）。三者之和 −13.67 恰等于散度 −(σ+1+β)，2.5 节的体积账本与敏感度账本在这里严丝合缝地对上了。

周期轨道对混沌轨道

展开案例：亲手量一次误差翻倍

背景：验证敏感依赖不是传说，同时练一下自写积分器（二十行的经典四阶龙格-库塔）。

操作：从两个相差 10⁻⁶ 的初值出发各跑一条轨道，每隔一段记录两条轨道的距离：

import numpy as np

def lorenz_rk4(s, dt=0.005):
    def f(s):
        x, y, z = s
        return np.array([10*(y-x), x*(28-z)-y, x*y-8*z/3])
    k1 = f(s); k2 = f(s + dt/2*k1)
    k3 = f(s + dt/2*k2); k4 = f(s + dt*k3)
    return s + dt/6*(k1 + 2*k2 + 2*k3 + k4)

s1 = np.array([1.0, 1.0, 1.0])
s2 = s1 + np.array([1e-6, 0, 0])
for step in range(1, 13):
    for _ in range(200):                   # 每轮推进 1 个时间单位
        s1 = lorenz_rk4(s1); s2 = lorenz_rk4(s2)
    d = np.linalg.norm(s1 - s2)
    print(f"t={step:2d}  轨道间距 {d:.5f}")
​

结果（典型输出）：间距从 10⁻⁶ 出发，t=3 时约 10⁻³，t=6 时约 0.1，t=9 前后达到吸引子尺度（约 20）后饱和——大约每 0.8 个时间单位翻一倍，与 λ₁≈0.906 的理论值吻合。

解读：饱和之前是指数段（线性放大的对数是一条直线，斜率即李雅普诺夫指数——这正是 5.3 节数值估计 λ 的原理）；饱和之后间距不再增长，因为误差已被拉伸到与"整个吸引子"同尺度，两轨道看起来像两个毫无关系的天气。预报部门说"十五天以上无可预报性"，账本与这里完全同源。变式：把 ρ 降到 20（低于临界值约 24.7），C± 变成稳定焦点，所有轨道螺旋收拢，敏感依赖消失——混沌不是洛伦兹方程的常态，而是参数越线的产物。

⚠️ 常见坑：把混沌与随机混为一谈。混沌系统的短程预测完全可靠（误差尚未翻倍时），统计规律（不变测度、功率谱）也高度稳定；"不可预测"只指具体轨道的长期细节。天气预报十五天封顶，但气候统计仍然可算——两码事。

问题：混沌"有用"吗，还是只有破坏性？

混沌作为工具至少有三桩已落地的用途。其一，混合与快传输：指数分离的正反两用叫"混沌混合"，微流控芯片与反应器设计刻意把流场推入混沌区，让原本要靠长时间扩散的混合在秒级完成。其二，伪随机与扩频：确定性系统输出看似随机的序列，且可由初值精确复现，这类"可控随机"在保密通信与扩频信号里有系统研究。其三，用混沌做体检：最大李雅普诺夫指数与关联维数已是故障诊断的常规指标——设备劣化常表现为动力学从周期滑向混沌的早期信号，比振幅报警更早。把混沌只当"不可预测的麻烦"，等于只认识它的一半。

本节要点回顾

• 混沌三要素：有界、非周期、敏感依赖；判据看李雅普诺夫指数是否出现正值。
• 洛伦兹参数要背：σ=10、ρ=28、β=8/3；平衡点原点与 C±(±8.49, ±8.49, 27)；λ₁≈0.906、翻倍时间约 0.77。
• 拉伸-折叠是混沌生产线：正指数拉长、负指数压扁（体积账 −13.67 报销），两翼换边即折叠时刻。
• 预测时限可以算：初值有效位数 × 每位翻倍时间；这是预报科学划定"可报区间"的方法论。

通往混沌的路不止一条，最著名的那条铺着精确的里程碑——下一节逐级数给你看。
