3.1 几何准备与清理
3.1 几何准备与清理
网格工作的第一步不是划网格，而是给上游交付的几何做体检：设计模型面向制造，仿真模型面向计算，两者对"干净"的定义完全不同。本节处于流水线最上游，它的产出质量决定 3.2 节工作流能否一次跑通、3.3 节指标能否达标，是网格关的地基。
设计几何与仿真几何的差异
设计师眼里的合格模型是"能出图、能加工、能装配"：倒角圆滑、螺栓齐全、焊缝真实。仿真眼里的合格模型是"水密、拓扑干净、特征尺度可控"：多一个无关紧要的 logo 凸台，网格量可能翻倍；一条零点零一毫米的装配缝隙，足以让体网格生成直接报错。把设计几何原样丢给网格器，是前处理返工的头号原因。清理的目标由此明确：保留对流动有影响的特征，删除对流动无影响但对网格有杀伤的特征，修补一切破坏水密性的缺陷。
判断"什么影响流动"需要物理直觉：研究外气动时后视镜必须保留、车门缝隙可以忽略；研究机舱热管理时线束支架可以粗化、散热器翅片必须保真。清理动作本身没有高深技术，难的是每个删除决定都要有依据——这也是验收单思维在几何阶段的第一个落点：删了什么、为什么删，记下来。
病灶清单：数字几何的常见病
| 病灶 | 现象 | 对网格的危害 | 常用处置 |
|---|---|---|---|
| 碎片面与短线 | 大量微小的面片与边 | 局部网格量爆炸、畸形单元 | 缝合、简化或删除特征 |
| 装配缝隙 | 零件间微米级间隙 | 体网格无法水密封闭 | 缝合公差收紧后合并面 |
| 面干涉 | 零件互相穿透 | 共享面拓扑错乱 | 干涉检查后拆分或对齐 |
| 重复面 | 同一位置两层重叠面 | 面法向混乱 | 重复面检测后去重 |
| 未共享拓扑 | 相邻零件各自为政 | 交界面不共节点 | 共形耦合或设为接触面 |
| 倒角细碎 | 密集小圆角 | 网格分辨率压力 | 按流动影响分级保留 |
这张表的用法不是背，而是照着做体检：Fluent Meshing 的几何检查工具会自动汇报缝隙、钉状物、碎片面的统计，拿到清单后逐项决定修补策略。

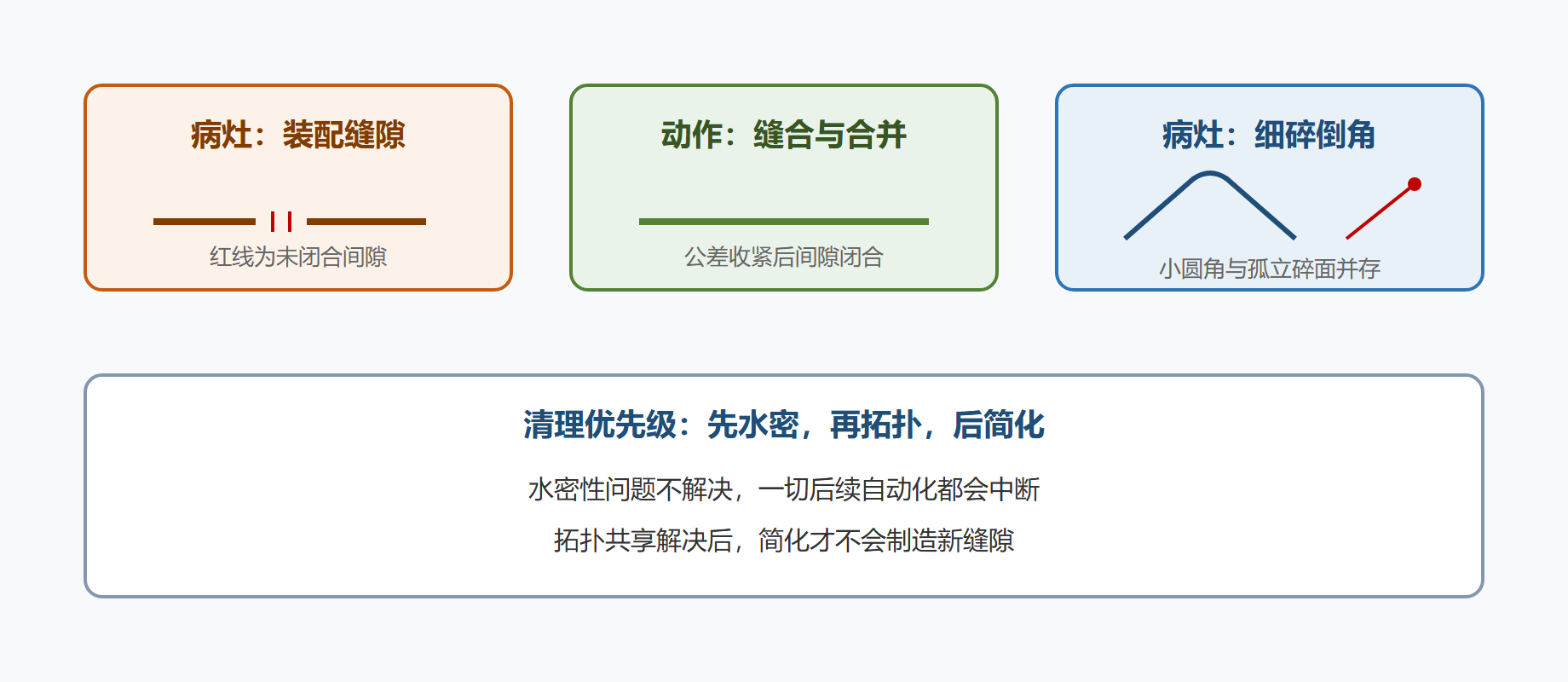

图 3-1：几何病灶与清理动作的对应
一个清理案例：从报错到一次通过
背景。某阀体总成的内流道网格任务，上游给来装配体几何：阀体、两段法兰接管、一枚保留加工余量的毛坯倒角。首次导入 Watertight 工作流，软件报出三百多处间隙问题，自动修复后仍在中段卡死。
操作。先跑几何诊断拿到缺陷分布：绝大多数缝隙集中在法兰连接处，源于两零件各自倒角；另有阀体内壁一处加工符号凸台和若干短边。处理顺序按优先级：用共享拓扑功能把法兰接触面合并，消掉九成缝隙；删除内壁凸台（对流阻影响可忽略）；对毛坯倒角做简化。复查诊断清单，缺陷归零。
结果。工作流一次通过，面网格质量直方图正常，体网格生成耗时约四十分钟，总网格量六百万，比清理前的失败尝试少了近一半。
解读。教训有两层。其一，自动修复工具不是免死金牌——它能填小缝，但填不了拓扑层面的错误设计；其二，清理动作的次序很重要，先合并拓扑再简化特征，反过来做会制造新的不水密。把处理清单写进报告附件，验收单第一栏从此有据可查。
变式。若上游几何永远改不干净（常见于跨企业协作），容错网格工作流允许带着缺陷生成网格，代价是网格量上升与局部质量妥协——这条退路在 3.2 节详谈。
清理决策的高频疑问
倒角圆角留不留的通用判据。看它是否处在关注物理量附近与尺寸量级：流道内的小圆角若是应力或传热集中区必须保留；远离关注区且尺寸低于全局最小尺寸三分之一的特征，删除收益大于风险。每次删除后用体积对比复核——删掉的流体体积占比超过百分之一就要回头复查删了什么。
几何能改上游就改上游吗。能改则改：在上游 CAD 里合并零件、消除干涉，比在网格器里缝合更干净且可追溯。改不动的（外部协作、历史模型）才在网格端补救，补救动作全部记录在案。
怎么判断"清理够了"。三个信号：诊断报告缺陷归零；水密性检查通过；泄漏检测一次通过。三个信号都绿之前不进工作流主流程，否则失败重跑的时间远超检查成本。
清理环节的返工原因统计（按项目复盘频率排序）：
| 返工原因 | 占比感受 | 预防动作 |
|---|---|---|
| 上游几何悄悄改版 | 最高 | 冻结几何版本号入计划 |
| 删除特征误伤关注区 | 高 | 体积与表面积双对比复核 |
| 缝合公差一刀切 | 中 | 按特征尺度分级设公差 |
| 忘记导出命名边界 | 中 | 边界命名清单进模板 |
与求解器口径的衔接
清理的最终裁判是求解侧的体验，两个衔接点值得单列。其一是边界的语义交接：几何阶段给每个边界面起的名字（入口、出口、壁面、交界面）会一路跟随到求解器的边界条件面板，命名混乱的几何会让后续每个环节都慢半拍——命名规范进模板，是清理阶段性价比最高的一项制度。其二是特征保留与加密预算的联动：保留下来的每个特征都会在尺寸场里产生加密需求，保留决定因此直接影响网格量与计算成本——"保留什么"从来不只是几何问题，还是预算问题。清理清单里给每个保留特征标注"预期加密档位"，让几何决定与算力预算在同一张表上对账，这是大项目前处理评审的成熟做法。
还有一个组织层面的经验值得单独成段：清理知识要沉淀而不是散落在个人手里。同一个产品系列的几何病灶高度重复——同样的法兰缝隙、同样的工艺凸台、同样多余的安装孔——每次都靠当值工程师现场判断，既慢又容易口径不一。成熟的团队会把"该系列产品常见的删留决定"写成几何清理对照卡：特征名、删或留、理由、预期加密档位，四个字段一页纸。新模型到来时先对照卡片预清理，再跑诊断查漏。这份卡片每年随产品改型更新一次，前处理的工期统计通常能看到成倍的改善——几何清理看起来是个手艺活，管理好了就是标准件生产。
补一段关于"清理与加密预算"联动的实操收尾：几何清理完成的标志不只是缺陷归零，还包括一张双栏对照表——左栏列出保留的全部小特征（圆角、凹槽、凸台），右栏标注每个特征对应的网格尺寸档。这张表在 3.2 节配置尺寸场时直接逐行翻译成局部尺寸控制，前后工序无缝衔接；在 9.2 节网格无关性验证时，它还是加密策略的依据（哪些特征区要跟着整体加密走）。一份表格贯穿三个环节，是前处理流水线里少有的高杠杆动作。若你所在团队还没有这张表，从当前项目开始建，两三个项目后它的回报就会显现——返工减少、口径统一、新人的清理质量直逼老手。
本节验收点
- 几何诊断报告已归档，缺陷清单逐项有处置决定。
- 每个删除的几何特征都有"对流动无影响"的判断依据。
- 清理次序遵循先水密、再拓扑、后简化。
- 清理后的几何通过了水密性检查，方可进入划网格环节。
