5.1 能量方程与传热形式

5.1 能量方程与传热形式

模型关的地基从能量方程铺起：本节把通用输运方程的温度版本拆开看，讲清导热、对流、辐射三条传热路径在求解器里的分工，再把工程里最常见的共轭传热（流体与固体一块算）搭起来。它是第五章的承重节，也是相变、燃烧两章的能量账本。

能量方程的四个槽位

把 1.2 节的通用输运方程里的 φ 换成温度，得到能量方程的工程形态：瞬态项管温度场的时间积累，对流项由速度场搬运热量，扩散项是傅里叶导热定律的化身，源项收纳一切体积热源——电流焦耳热、化学反应放热、辐射吸收、黏性耗散。有意思的是能量方程对流项的离散格式必须与动量方程同阶或更高，否则温度场的数值扩散会把热边界层抹肥，传热系数系统性偏低——这是 2.3 节掺混案例在传热问题上的重演。

黏性耗散项默认关闭，因为它在绝大多数低速流动里可忽略。判断口径是 Brinkman 数（黏性耗散与导热的量纲之比）或简单的速度量级：每秒十米以下的常规工程流动直接忽略；高速流动、润滑膜、微型流道高剪切场景必须打开。

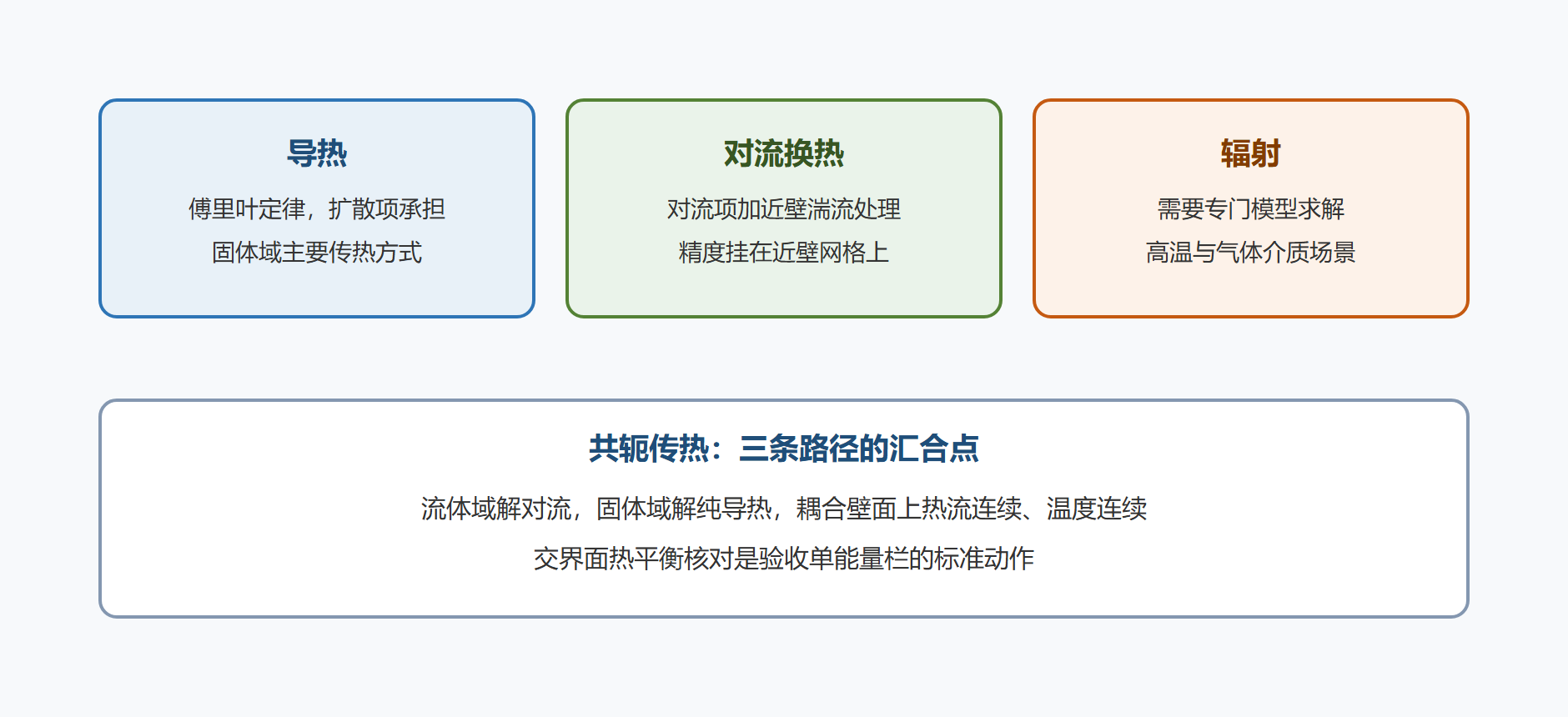

图 5-1：三种传热路径在求解器中的走向

共轭传热：交界面上的账本

共轭传热（CHT）指流体域与固体域在同一模型里各自求解、在交界面上交换热流。Fluent 的处理方式是耦合壁面（coupled wall）：界面两侧各挂半个面，热流从流体侧算出、注入固体侧导热方程，再解出固体温度场反馈回壁面边界。物理要求两条连续性：界面两侧温度连续、热流连续。数值上这意味着交界面的网格两侧都要体面——流体侧近壁网格差，传热系数就错；固体侧网格粗，热阻就算不准。

实操里最值得养成的习惯是算后核对界面热平衡：Fluent 的 flux report 能列出每个壁面的总传热量，耦合壁两侧热流的残差应在百分之零点五以内。对不平的账，先查交界面是否真的配对成功（接触面没有重名或漏选），再查固体域是否误设成了流体。

案例：电机机壳散热的共轭传热核对

背景。某水冷电机项目，损耗发热经定子铁芯、机壳传给水道冷却液，需要预测绕组最高温度。团队第一版只算冷却水道对流、用经验对流换热系数近似固体侧边界，绕组温度比台架实测低了十几摄氏度。

操作。改全共轭模型：把铁芯、机壳、绝缘层纳入固体域，水道保留流体域，交界面设耦合壁；损耗按槽内体积热源施加在绕组域；水道湍流用 SST 配低雷诺数近壁网格（y+ 等于一量级）。算后跑 flux report 核对三个账：冷却水吸热量与总损耗之差、机壳外表面对环境的自然对流与辐射、各耦合界面的两侧热流差。

结果。改模型后绕组峰值温度与实测偏差收敛到五摄氏度以内；热平衡核对显示约一成损耗经机壳表面散到环境，第一版模型把这条路堵死了，这正是低温偏差的来源。

解读。案例的普适教训是"传热路径盘点先行"：动笔前把热量从生出到排走的每条路列出来（水路、机壳表面对流、表面辐射、端部空气），每条路都要有模型承接。堵路比错参数更致命——参数错了趋势还在，路径堵了结论全歪。

变式。若固体域几何复杂而传热路径单一，可用薄壁模型（wall thickness 加壳导热）代替实体固体域省网格；若需要参数扫描，把损耗与流量做成参数在 Workbench 顶层联动，一次建摸多工况复用。

传热配置问答与核查表

对流换热系数什么时候可以用经验公式替代求解。固体侧关注但流体侧过于复杂时（机箱外表面与房间空气换热），把经验系数当第三类边界条件是合理降维；但结论涉及温度峰值或流动与换热强耦合时，降维会把主要矛盾外包给一个经验数。

薄壁模型和实体导热怎么选。传热路径是"穿过薄层"且法向温度梯度为主（机壳钢板、保温层）用薄壁省网格；导热路径有展向扩展（散热基板扩散热阻）必须实体建模。判断量级：层厚与面内尺度之比超过百倍通常薄壁可用。

黏性耗散到底什么时候开。速度每秒三十米以上的气体流动、高剪切间隙流、马赫数超过零点三的可压缩流动要开；常规水泵油路几十厘米每秒的液体流动开了也只是浪费。

共轭传热核查表（算后逐项打钩）：

再补一条关于温度离散的实战提醒：能量方程对流项的数值扩散后果比动量方程更隐蔽，因为温度场天然光滑，抹肥的剖面不易被肉眼识破，只能靠定量指标暴露。对策有两个层面：格式与网格层面沿用第二章纪律（二阶格式、近壁加密）；验证层面把"壁面传热系数的网格敏感性"纳入 9.2 节的网格收敛研究——传热量是能量账本的出口，它的 GCI 必须与压降、阻力等明星量同等待遇。传热结论的误差带常被忽略，而设计余量恰恰常按它来留。

温度边界的三类设定也值得单独盘一遍，因为它们是传热任务里最常被随手设错的地方。第一类壁温边界（固定温度）看似简单实则最强硬——它隐含"固体侧热源无穷大"的假设，适合恒温热沉仿真，用在真实壁面上会系统性高估散热。第二类热流边界适合已知损耗的场景（芯片功耗、加热膜功率），但注意热流方向的正负约定与表面积折算。第三类对流边界（外换热系数加环境温度）是降维武器，系数取值要有出处。三类边界的共同纪律：每个温度边界在报告里写明物理对应物与取值依据，温度结论的可信度一半建立在边界陈述的诚实度上。

再把传热任务的"证据链三件套"交付方式定一下，与第九章的框架对齐。第一件是能量收支总表：各热源的量、各散热路径的量、闭合差——一张表看穿全局账本。第二件是关键界面的热流连续性记录：每个共轭交界面的两侧热流差，逐界面列清单。第三件是热点清单：全场温度最高的若干位置、数值、对应物理结构，这是设计部门真正会追问的部分。三件套加起来不过一页纸的量，却能覆盖评审会九成的传热追问。它们与云图的关系是主从关系——三件套是主证，云图是佐证，只有佐证没有主证的传热报告，在严肃评审里寸步难行。

本节验收点

• 传热路径清单已列出，每条路径有模型承接，没有"被遗忘的路"。
• 能量方程源项（焦耳热、化学反应热、耗散）逐项确认开关状态。
• 共轭传热交界面的热流平衡已核对，残差在千分之五以内。
• 对流换热结论所依赖的近壁网格满足所选湍流路线的 y+ 要求。
