收敛的报告数据摆在面前，本节解决"最后一公里"：怎么把场数据加工成能回答工程问题、能上评审会的结论。核心主张只有一句话——定量优先，云图辅助。云图负责讲故事，数字负责下结论；顺序颠倒的报告，评审会上通常活不过十分钟。

有主见的后处理清单

先定量。每一项后处理都应该能回答一个具体问题。表面积分面板回答"总传热多少、平均压力多少"；通量报告回答"质量能量平不平、漏了多少"（第九章三重签字的老朋友，在这里变成交付物）；XY 曲线回答"沿程怎么变化"——壁面压力系数沿弦长分布、温度沿管长的衰减；特征量提取回答"峰值在哪、多高"——最高温度的位置与数值、最小压力是否触及空化阈值。这些定量输出构成报告的骨架，它们的组合直接对应验收单各栏的证据。

再定性。云图与矢量图负责展示机理与说服感官。切面云图展示空间分布与梯度结构，流线回答"流从哪里来、到哪里去、有没有回流区"，等值面（等温面、等当量比面）把三维结构抽出来看形态，速度矢量近壁放大回答边界层与分离的局部问题。定性的纪律是"一图一论点"：每张图在报告里都要有一句话说明它证明了什么，否则删掉——评审会的注意力是最稀缺的资源。

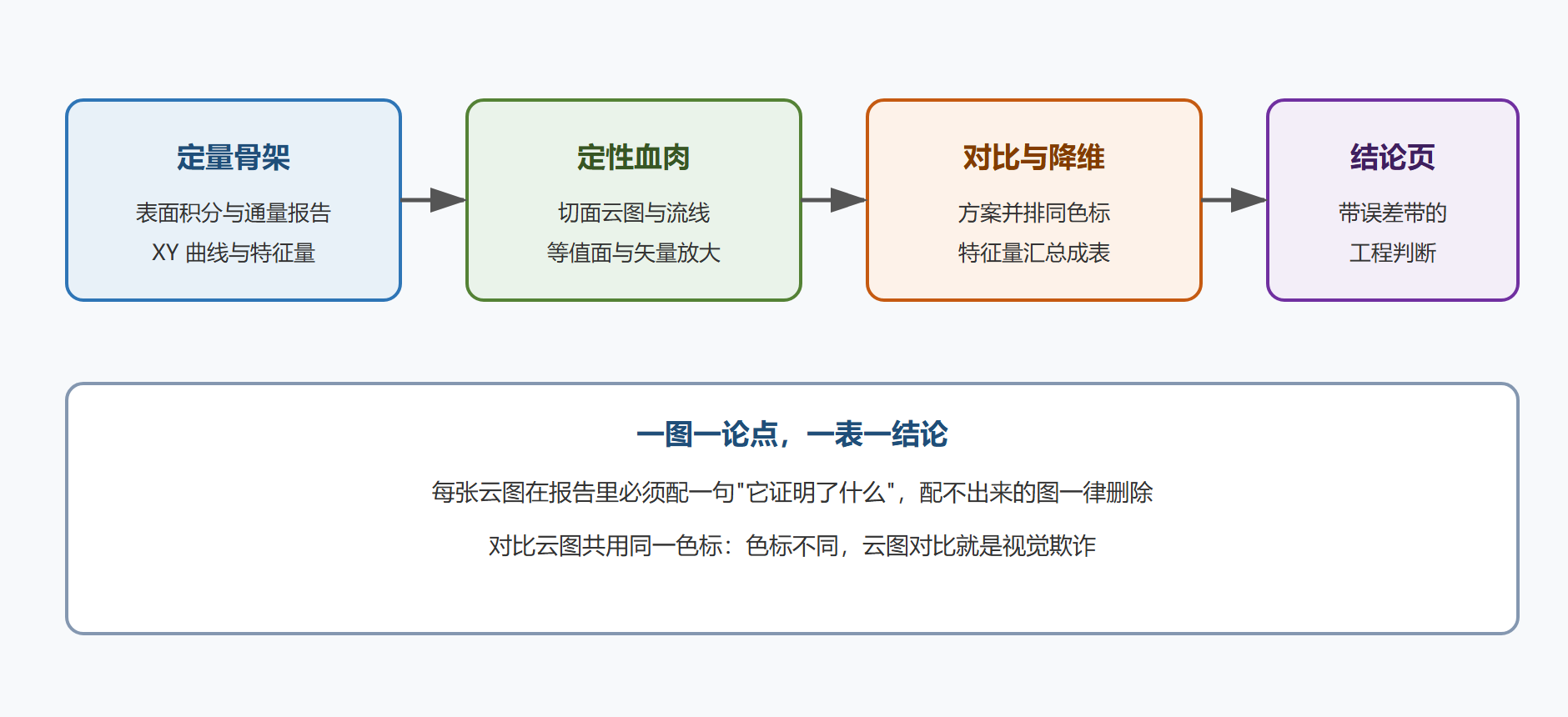

图 10-1：从数据到结论的后处理流水线

对比的艺术：让差异自己说话

方案对比是后处理的高频任务，三个纪律决定它的说服力。统一色标：两个方案的温度云图必须用同一色标范围，否则"看起来更红"毫无意义。差异图：直接输出两方案的差值场（新方案减旧方案），改进区域与恶化区域一目了然，比两张图让观众脑补强得多。汇总表：把各方案的特征量（峰值、均值、压降、效率）列成一张表附上相对百分比——决策者记住的是表，不是图。

案例：机柜散热方案的评审级后处理

背景。数据中心机柜气流组织改造，两个方案（导风板结构 A 与封板结构 B）的仿真都已完成，工程师需要一份十分钟内讲清的评审材料。

操作。定量骨架先行：进出口温差与风机压降汇总表、芯片最高温度排名表、每块热点板的泄漏流量比例；定性部分只保留三张图——中纵剖面的温度流线叠加图（讲机理）、两方案的顶部热羽流对比图（统一色标）、热点芯片区域的差异云图（B 相对 A）。每张图配一句论点，热点差异图配改进百分比标注。

结果。评审会上方案 B 以"热点峰值降低约七摄氏度、泄漏减少四成、压降代价百分之五"的量化结论获通过，讨论焦点集中在成本而非数据真实性——后处理的可信度把会议从"质疑数据"推进到"讨论决策"。

解读。这份材料的结构值得抄进模板：定量表在前建立信任，机理图居中解释因果，差异图收尾支撑决策。它的高效率恰恰来自克制——三十张图没人看，三张讲清因果的图才是后处理的完成态。

变式。瞬态与运动类结果（第八章的滑移网格、动网格）增加时间维后处理：动画分镜脚本化（视角、剖切、色标全程锁定）、周期统计量随相位的变化曲线；优化迭代场景增加设计空间可视化，把每次评估的特征量画进参数平面，收敛路径一目了然。

后处理问答与交付对照

云图配色有讲究吗。有：连续量用感知均匀的色图（避免彩虹色图的视觉失真），发散量（正负对称的误差、差异场）用双色发散色图，报告黑白打印场景加等值线兜底——配色的目标是诚实地传递梯度，不是好看。

切面位置怎么选不显得"挑过"。固定切面集：对称面加若干特征站位（入口、特征结构前后、出口），每个项目沿用同一组站位，跨方案对比才公平。临时起意的切面是"挑图"的温床。

数据导出格式怎么选。报告用图像，复核用数值（表面积分、XY 数据点），二次分析用场数据导出——三档齐备的报告允许评审者自行验证，可信度高于只给图像的版本。

后处理交付物对照表：

最后补一个关于"后处理自动化"的接口提示：后处理是自动化的第一站。把特征量提取、绘图与汇总写成脚本（ journal 的后处理段或平台侧脚本），每次计算完成自动产出标准图集与汇总表——它的价值不只是省时间，更是消灭"人手点选带来的口径漂移"：同一项目里不同工程师手工出图，色标、切面、参考值各不相同，评审时自乱阵脚。脚本化的后处理让第五个方案的第十一张图与第一个方案的第一张图口径完全一致。10.2 节的自动化纪律在后处理上的投影，就是这一段。

还有一个常被低估的环节值得补讲：后处理的"读图纪律"。云图的颜色梯度天然放大视觉差异——同一个温升，色标范围取宽了看不出问题，取窄了处处是"热点"。三条读图自查：看图先看色标范围与单位（确认这张图有没有把五度的差异渲染成五十度的观感）；对比图先看参考值（相对哪个基准说的高低）；流线图数密度要克制（几百条流线叠加等于没有信息，十来条讲清拓扑即可）。云图是修辞，数字是论证——修辞负责让人愿意听，论证负责让人点头。后处理的功力一半在做出图，另一半在克制。

关于后处理还有最后一个组织建议：把"读图结论"与"图"一起存档。每个项目的图集都值得配一份一两页的图注文档——每张图一段话：它展示什么、与哪个结论挂钩、当初为什么选这个切面或站位。它的价值在半年后显现：新接手的同事不必重新考古就能理解每张图的用意；评审追溯时，图与论点的对应关系有据可查。图是资产，图注是资产的说明书——只存图不存注的项目，图会随人员流动迅速贬值。这一页纸的习惯，是后处理从个人技艺走向团队资产的最后一步。

读完本节，建议立刻做一件小事巩固：打开你最近一个项目的后处理输出，用本节的清单过一遍——定量骨架齐不齐、每张图有没有论点句、对比是否同色标、误差带在不在结论旁边。过完之后你大概率会发现三五处可以立刻改进的地方，把它们列成下个项目的后处理检查项。后处理能力的提升从来不靠读更多教程，而靠每份报告交付前的这一次十分钟自查——这也是验收单思维在工具章的最后一课：判断力来自纪律的重复。

本节验收点

• 后处理交付以定量骨架开头，特征量表与误差带齐备。
• 每张云图有一句话论点，对比图共用色标。
• 关键结论页可在十分钟内讲完，决策所需数字全部在案。
• 后处理输出已模板化，下一项目直接复用版式。
