2.2 拓扑、终端电阻与收发器

2.2 拓扑、终端电阻与收发器

本节摘要：上一节定义了电平，本节回答电平沿什么线路传播：线形总线的拓扑纪律、两端终端电阻的电气作用、收发器的职责边界。这三者决定信号抵达每个节点时是否仍然完整，是物理层排障的主战场。学完本节，你应当能用万用表对一条陌生总线做出快速体检。

拿万用表先量一量，这是总线排障的老规矩。量什么？断电状态下测CAN_H与CAN_L之间的电阻。读数六十欧左右，说明两端各一个一百二十欧终端电阻并联到位，线束健康；读数一百二十欧，说明有一端电阻丢失或未接入；读数四十欧或更低，说明现场有人多加了终端电阻；读数无穷大，则是线束断裂或两端都缺端接。短短一次测量，能把拓扑健康度过掉大半——而这一切的前提，是理解终端电阻在电路里到底干什么。

拓扑纪律：线形，不是星形

高速CAN的标准拓扑是线形总线：一条主干，节点通过短支线挂接，两端各一个终端电阻。这个形状不是美学选择，而是信号完整性的要求。高频信号在阻抗突变处会发生反射，反射波与入射波叠加，波形上出现振铃与台阶，严重时造成误采样。终端电阻的作用正是吸收能量、匹配线路阻抗，让信号"有去无回"；支线的存在则是阻抗突变点，支线越长，反射越明显。

因此拓扑纪律可以归纳成三条：主干尽可能长、支线尽可能短；支线长度在高速率下要控制在零点三米量级，整车设计中通常有明确的限值规范；不要采用星形或树形接线。实际案例里，加装设备的人随手把新节点用三米长线从总线中段引出，就是典型的违章——低速下可能侥幸工作，速率一高或温度一变就间歇出错。

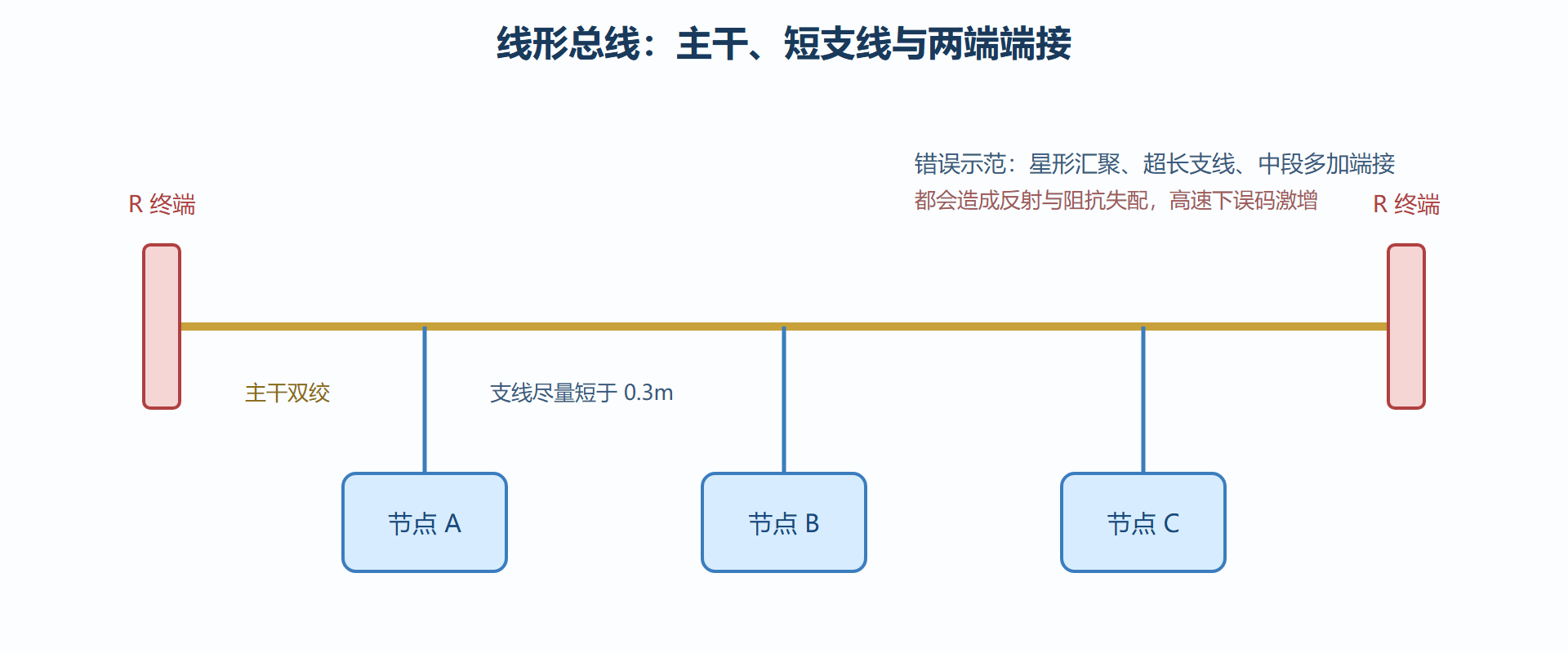

图2-2 线形总线拓扑与端接

终端电阻的电气账

把电路简化一下：隐性状态下，两个一百二十欧电阻串联成二百四十欧的直流回路，维持两线的二点五伏偏置；显性状态下，任一节点的收发器通过两个约三十欧的驱动管把两线拉开，回路阻抗变成两个端接电阻的并联值六十欧。这解释了两个现象：其一，为什么断电测阻值是六十欧——你测到的正是并联端接；其二，为什么终端电阻缺失时通信"有时还能跑"——显性驱动依然能把总线拉开，但信号能量无处吸收，反射导致波形劣化，错误率升高且与速率、长度相关，表现为"低速正常、高速翻车"。

端接阻值也有讲究。有些整车厂用分裂端接：把一个一百二十欧电阻拆成两个六十欧串联，中点经电容接地，让共模干扰有交流泄放路径，电磁兼容性能更好。诊断时看到测阻六十欧，既可能是两个一百二十欧并联，也可能是分裂端接的整体效应，两者外观无法区分，需要看图纸确认。

支线上的节点内部电路同样有讲究：每个收发器自身的接收阻抗很高（约二十千欧以上），不会干扰线与逻辑；但节点数量有上限——标准规定四十个，实际受收发器驱动能力限制，工程设计中通常留余量到三十以内。节点太多，显性驱动负载加重，电平会向判决区间漂移，这是"加装的节点一多就出错"的电学根源。

收发器：总线与控制器的翻译官

收发器（如经典的PCA82C250、TJA1050一类器件）站在CAN控制器与物理线路之间，职责有三：发送时把控制器的逻辑电平翻译成差分电压；接收时把差分电压判决回逻辑电平；在总线与控制器之间提供隔离与保护。它不解析帧、不参与仲裁逻辑——仲裁是控制器对比"发送位与总线位"完成的，收发器只负责如实呈现。这个分工在排障时很有用：如果示波器上总线波形正常而控制器收不到帧，问题在控制器侧或其与收发器之间的连接；如果波形本身畸变，问题在线路或收发器。

现代收发器还集成了不少工程便利：待机模式与远程唤醒（配合ISO 11898-6的选择性唤醒，整车休眠电流才压得下来）、共模范围扩展（一些工业收发器支持负四十伏共模，适应恶劣地线环境）、以及故障保护（短路时自动关断发送）。选型时对照需求清单逐项勾选，比只看速率参数更接近实际。

案例现场：六十欧变一百二十欧之后

背景：一台改装车加装了远程监控盒，此后偶发动力CAN错误帧，雨季更频繁。操作：断电测OBD座CAN_H对CAN_L电阻，读数一百二十欧——说明某端端接丢失。顺线检查，发现改装时为"减轻总线负载"拆掉了原车一端的端接电阻（改装者以为端接也是负载）。恢复端接后实测，读数回到六十欧。结果：错误帧消失，雨季高频出错也一并解决——原先反射造成的临界误码，在湿度改变线缆介电特性后被推过判决阈值。解读：端接电阻不是负载而是"吸能器"，它让信号一次到位；缺失端接的系统不是立刻瘫痪，而是带着临界误码运行，环境一变就发作，这正是物理层问题隐蔽的典型形态。变式：若读数是四十欧，排查方向就是"多装了一个端接"——常见于加装设备自带端接又并入了已端接总线，处理办法是只保留两端各一。

加装与维修中的拓扑事故

现场最常见的拓扑破坏来自两类人：加装技师与维修技师。加装场景的典型事故：为省事把新设备接到超长支线末端；设备自带端接又并入已端接总线，端接变成多份；用非双绞的平行线延长总线，共模抑制能力骤降。维修场景的典型事故：更换线束时用了不带屏蔽或绞距不符的替代件；端接电阻随线束总成更换后阻值不符。两类事故的共同点是：故障不立即显现，而是以"偶发""雨天""高速"等条件触发的形态存在，排查难度倍增。

防范的办法是把拓扑纪律变成可执行的检查项：任何触碰总线线束的作业，完成后必须复测端接阻值与对地绝缘，条件允许时用示波器抽查波形。把这一步写进作业指导书，比事后排查便宜得多。7.3节的电磁兼容检查清单会与这里的纪律合流——很多兼容问题，源头就是一次随意的布线变更。

顺带回答一个高频疑问：总线中段能不能加设备？能，但必须以合规支线的方式——短支线接入主干，而不是把主干剪断串入设备。串入式连接制造了阻抗断点与单点故障：设备断电，总线在物理上被劈成两段，端接随之失效，全网瘫痪。中段接入的正确姿势，永远是对主干无损的并联。

本节要点回顾

• 线形拓扑三条纪律：主干长支线短、支线零点三米量级、拒绝星形树形，一切为了控制反射。
• 断电测阻六十欧是健康信号：两个一百二十欧端接并联的结果；一百二十欧缺一端，四十欧多了一路，无穷大断线。
• 端接是吸能器不是负载：缺失端接的系统带着临界误码运行，环境变化才发作。
• 收发器只翻译不思考：仲裁与帧处理在控制器，波形畸变查线路与收发器，波形正常收不到帧查控制器侧。

电平与线路都清楚了，还差最后一块拼图：接收端在什么时刻采样才算采对。下一节把位时间切开来算这笔时间账。
