4.1 五类错误检测机制

4.1 五类错误检测机制

本节摘要：本节在全书中承担"侦测层"角色：上一章的帧结构在这里被反向使用——每个字段的格式约定，都是一类错误的判定依据。本节逐一拆解五类错误的成因与检测方法，讲清错误帧如何让全总线同步丢弃坏帧，并用一个干扰案例串起检测到恢复的全过程。

错误从哪来？车载环境里，比特失真的来源五花八门：点火系统的辐射脉冲、电机换向噪声、地线波动、接插件接触不良、乃至某个节点自身软硬件故障。不同来源造成的失真形态不同，单一检测手段总有盲区，CAN因此布下五张网，让每一种典型失真都至少落入其中一张。

五张网各自兜住什么

按检测主体与失真形态，五类错误可以整理成一张对照表。

逐条展开。CRC错误：十五位校验码对帧首到数据场全段做保护，接收方重算比对，不一致即判错。它能兜住绝大多数内容失真，但校验不是数学证明——恶意构造或极小概率的多位失真可能漏网，这就是第7章要补端到端保护的原因。格式错误：帧里若干位置的比特值是协议定死的（定界符必须隐性、长度码不得大于八等），失真一旦落在这些位置上，接收方立即识别。应答错误：发送方在应答槽回读，若仍是隐性，说明没有任何节点确认——发送方据此知道自己可能已与总线失联。位错误：发送节点持续比对输出与总线，除仲裁期与应答槽等合法例外，发送显性读到隐性或反之，立即报错。填充错误：接收方监视填充规则，六连同值出现在保护区即判错——它本质是格式与同步的交叉防线。

五张网的覆盖逻辑值得体会：发送方自检（位、应答）加接收方校验（CRC、格式、填充），全网任何参与者发现异常都有权终止当前帧。没有中心裁判，人人皆是裁判。

错误帧：全总线的一致否决

任一节点检测到错误，立即发送错误帧，结构是六位显性加八位隐性（错误主动节点发送显性错误标志，错误被动节点只发隐性标志，4.2节展开）。六个显性位故意违反填充规则——保护区里最多五个同值——于是总线上所有节点都会因填充错误或位错误检测到"这帧坏了"，不管它们自己有没有发现原始错误。所有节点丢弃当前帧，错误帧之后是帧间空间，总线上下文彻底复位，被干扰的报文由协议自动重传。

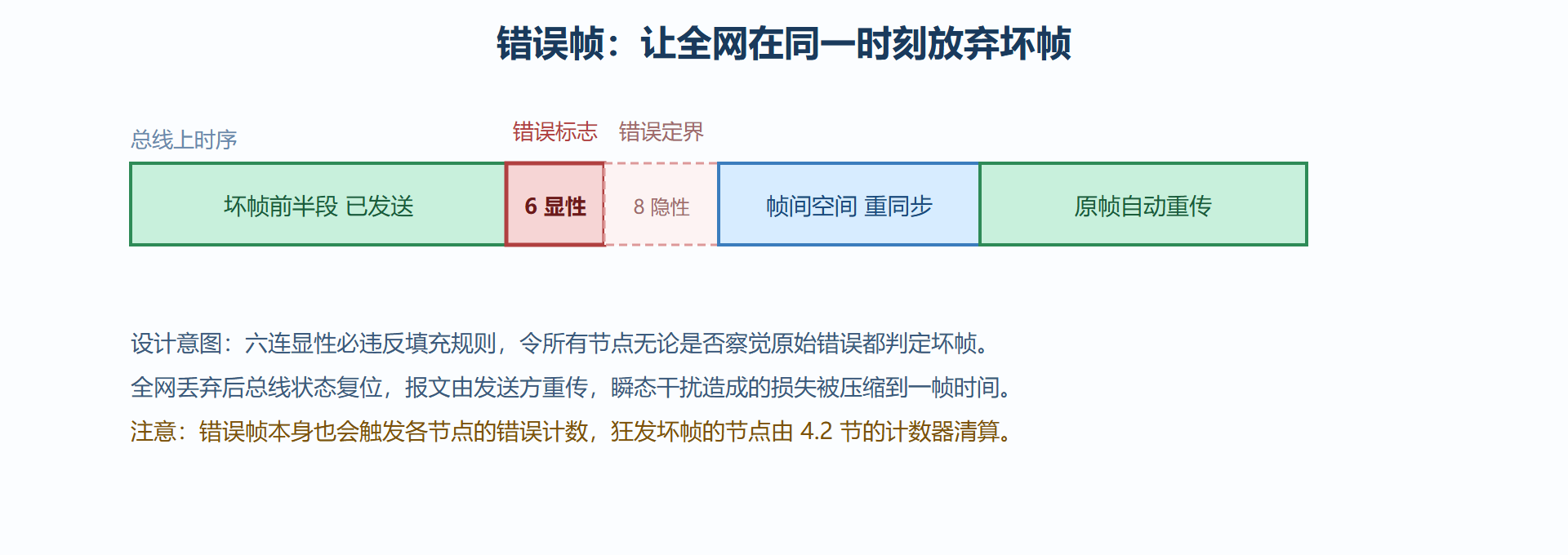

图4-1 错误帧与坏帧的同步丢弃

案例：一束辐射引发的连锁

背景：某车型整车辐射抗扰试验中，转向柱区域的控制单元报文出现错误帧，发生率随喇叭工作同步上升。操作：在台架上用喇叭继电器复现，示波器捕获到错误帧前波形在数据场中段出现塌陷；统计错误帧后紧跟的帧间空间是否正常，确认错误帧由接收侧检测到CRC错误后发出，而非发送节点自身故障。处理：改善该线束段与继电器的间距并加装磁环，错误帧消失。结果：抗扰试验通过。解读：这个案例里五张网的分工清晰可见——CRC网兜住了失真，错误帧机制把单点发现变成全网共识，重传让通信无感恢复；排障的关键证据链是"错误帧由谁发起"，它把问题空间从"全网嫌疑"收窄到"某一物理位置"。变式：如果错误帧由发送节点持续发出（伴随应答错误），嫌疑就转向发送节点自身或其端接，分诊逻辑完全不同——这正是错误类型的归属诊断价值。

在实验台上复现错误

五类错误不必等到实车才见。虚拟总线加一个可注入干扰的仿真器，就能逐类复现：断开接收方只留发送方，触发应答错误；给数据场塞入非法长度码，触发格式错误；把原始值填成恰好六连同值的图案，制造填充错误；用另一个仿真节点以相同标识符发送不同数据，观察位错误引发的互相干扰。每一类复现，都对应4.2节计数器的一次可预测爬升——把错误注入与计数器读数并排打印，机制的因果一目了然。

这类实验的真正价值在于为测试团队积累"故障剧本"：实车联调时遇到某种计数曲线，回放对应剧本即可快速归因。第8.1节的测试清单会把这些剧本固化成自动化用例，错误不再是需要运气才能遇到的稀罕事件，而是可以按需调用的测试资源。对协议机制的掌握深度，最终体现为能制造并解释多少种异常。

从错误形态反推物理病因

把错误类型与物理病因对应起来，是排障速查表的核心。CRC与填充错误成对出现、集中在某一节点的接收方向：优先怀疑该节点线束段的干扰或端接；应答错误伴随发送计数飙升：发送节点已成孤岛，查它的供电、收发器与接入线束；位错误由发送方报出且不伴随干扰事件：怀疑收发器驱动异常或节点内控制器与收发器之间连接不良；格式错误打在固定位置：常见于位时序临界、边沿抖动被采错。这张对照表不是万能公式，但能把"全网抓瞎"收敛为"定向怀疑"。

再用一条实战经验收束：错误日志要带工况时间轴。温度、电压、负载、周边大功率设备的启停，都是错误的相关变量；脱离工况看错误计数，就像脱离路况看油耗——数字是真的，结论靠不住。

最后补一条协同线索：当错误形态在本节与4.2节之间摇摆不定时，往往是干扰源间歇工作所致——把错误日志与整车工况（充电、大功率负载、无线发射设备）对齐，摇摆通常立刻显出规律。排障到这个深度，物理层与链路层的方法已经合流，剩下的只是耐心。

一个提醒作为本节收尾：五类检测全部由硬件实时完成，软件既不参与判定，也无法关闭——错误检测的可靠性不依赖任何代码质量，它是协议给所有节点的公共底线。软件要做的是读好计数器、用好状态机，那是下一节的主题。

本节要点回顾

• 五类错误按主体分两组：发送方自检位与应答，接收方校验CRC、格式与填充，全网皆裁判。
• 错误帧是全网否决器：六连显性必触发填充或位错误判定，所有节点同步弃帧、复位、等待重传。
• 检测与恢复压缩在毫秒内：瞬态干扰的代价被限定在坏帧本身的传输时间。
• 错误类型归属是排障分诊的起点：接收侧报错查环境干扰与线束，发送侧报错查节点自身与端接。

坏帧有了统一处置，剩下的问题是谁在持续制造坏帧。下一节让计数器上场，把故障节点逐级降级、隔离、再给出路。
